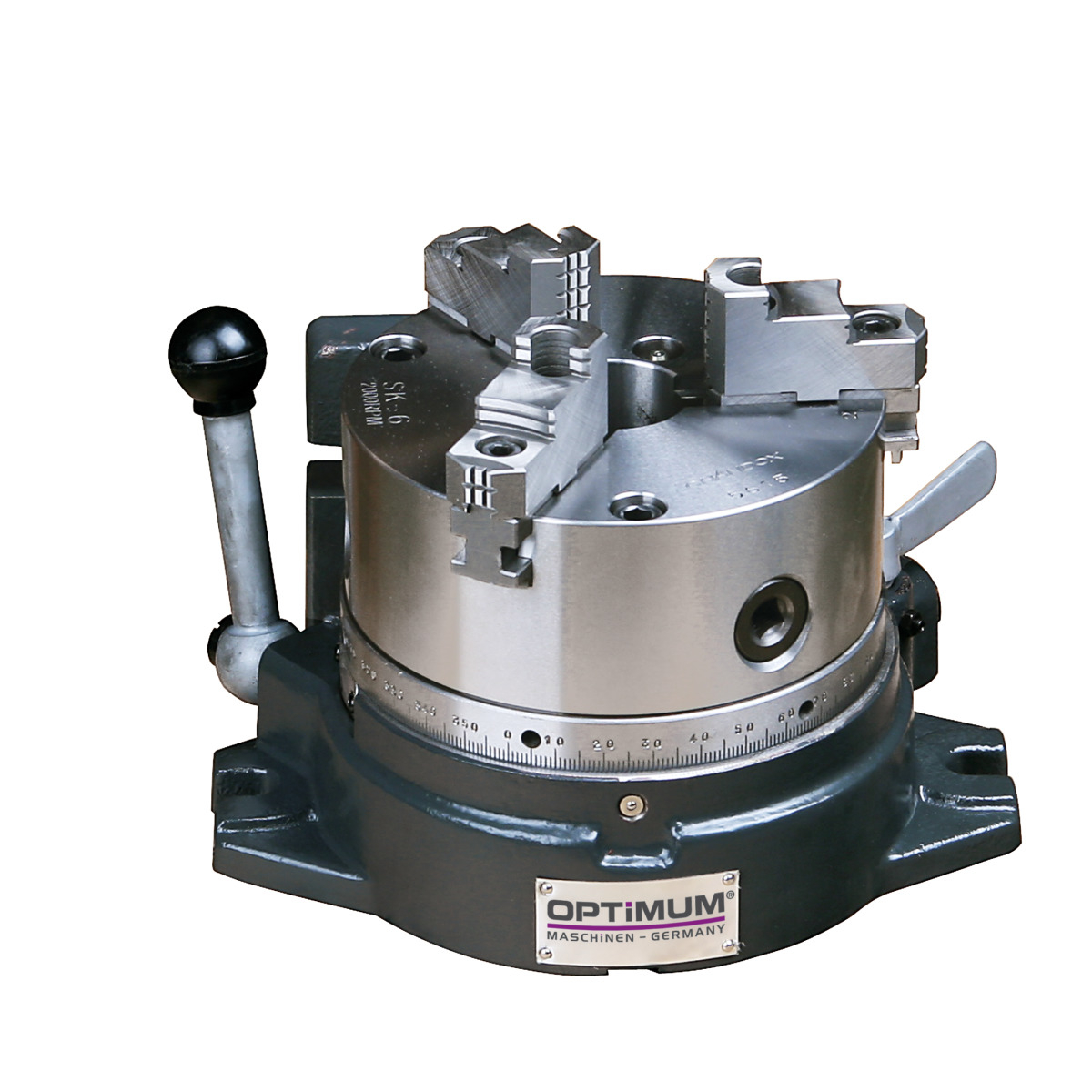

Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTE 165
Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTE 165
Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTE 165

Optimum Horizontal-Vertikal-Rundteiltisch mit 3-Backenfutter RTE 165

Art.Nr.:
3356365
8-14 Werktage 8-14 Werktage (Ausland abweichend)
1.046,77 EUR

inkl. 19% MwSt. zzgl. Versand

PayPal ECS
Auf den Merkzettel
Frage zum Produkt
Beschreibung
Beschreibung:
- Qualitäts-Rundteiltische aus hochwertigem Meehanite-Guß
-Präzisionskegelrollenlager
-Stabilität auch unter hoher Beanspruchung
-Große Spindelbohrung, zum Spannen von längeren Werkstücken
-Direkt-Teilen über Rastscheiben für höhere Fertigungsgeschwindigkeit bei Massenteilen
-Grad-Teilen über 360°-Skala
-7 Rastscheiben für 2/3/4/6/8/12/24-er Teilungen
-Direkt-Teilen über Rastscheibe
-24 Positionen (15° Teilung)
-Dreibackenfutter
-Inklusive Aufspannscheibe mit 3 Nuten

Technische Daten:
- Tischdurchmesser: 165 mm
- Bauhöhe: 200 mm
- Spitzenhöhe: 130 mm
- Aufspannscheibe: 203 mm
- Durchlass: 36 mm
- Direkt-Teilscheibe Teilung: 15 (=24) °
- Indirekt-Teilscheibe Teilung: 2, 3, 4, 6, 8, 12
- Teilgenauigkeit der Direktteileinrichtung: 45
- Aufspannmöglichkeit: Horizontal und vertikal
- Aufspannfläche mit Skala: 360 °
- Länge ca.: 218 mm
- Breite/Tiefe ca.: 260 mm
- Gewicht ca.: 32,5 kg
Produktsicherheit

Informationen zur Produktsicherheit:
  • Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
  • Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
  • Lassen Sie nur geschultes Personal die Maschine bedienen
  • Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
  • Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
  • Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
  • Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
  • Benutzen Sie Original-Ersatzteile und Zubehör
  • Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
  • Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
  • Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
  • Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
  • Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
  • Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
  • Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
  • Nehmen Sie keine Veränderung an der Maschine vor

Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
Mail: info@stuermer-maschinen.de

Bei Fragen zum Produkt über "Kontakt" hier im Shop.

Optimum
