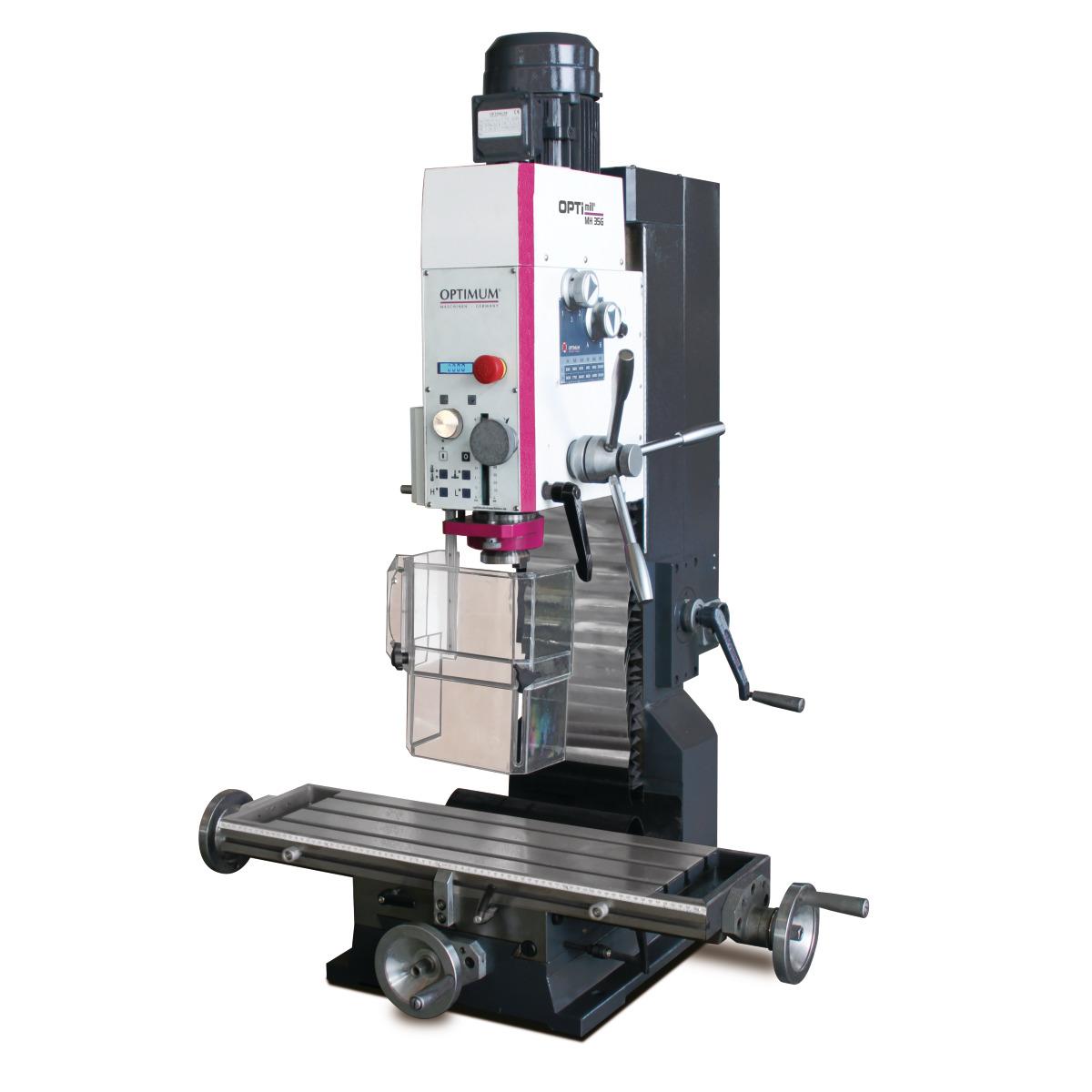

Optimum Präzisions-Bohr-Fräsmaschine OPTImill MH 35V
Beschreibung:
Universelle Präzisions-Bohr-Fräsmaschinen mit Schaltgetriebe. MH 35V mit elektronisch regelbarem Antrieb. Bedieneinheit mit schmutz- und wasserresistenter Folientastatur
-Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
-Gut ablesbares digitales Display
-Leicht ablesbare Pinolenanzeige im Fräskopf
-Bohrtiefenanschlag
-Gewindeschneidmodus
-Rechts-/ Linkslauf
-Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
-Getriebekopf ± 30° neigbar
-Handfeinvorschub
-Nachstellbare Keilleisten
-Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
-Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
-Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
-Schwere, stabile und massive Säule, aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung, für hohe Stabilität und Präzision
-Optionaler, massiver, schwerer Stahlunterbau sorgt für Stabilität MH 35G:
- Zweistufiger Qualitäts-Industrie-Elektromotor MH 35V:
-Getriebestufen, elektronisch regelbar
Technische Daten:
- Länge ca.: 850 mm
- Breite/Tiefe ca.: 1030 mm
- Höhe ca.: 1340 mm
- Gewicht ca.: 316 kg
- Hauptmotor: 1,5 kW
- Messerkopfgröße max.: 80 mm
- Schaftfräsergröße max.: 28 mm
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 28 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 750 mm
- Breite: 210 mm
- Abstand Vertikalspindel - Frästisch min.: 440 mm
- Abstand Vertikalspindel - Frästisch max.: 440 mm
- T-Nuten Größe: 12 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 63 mm
- Traglast max.: 170 kg
- Norm: DIN EN 55011
- EMV-Klasse: C2
- X-Achse manuell: 450 mm
- Y-Achse manuell: 200 mm
- Z-Achse manuell: 460 mm
- Ausladung: 215 mm
- Spindelaufnahme: BT 30
- Drehzahlbereich: 50 – 3260 min¯¹
- Anzahl der Drehzahlbereiche: 6
- Steuerung der Drehzahlregelung: elektronisch
- Drehbereich Fräskopf Z - X Ebene: 60 °
- Pinolendurchmesser: 68 mm
- Pinolenhub: 90 mm
Universelle Präzisions-Bohr-Fräsmaschinen mit Schaltgetriebe. MH 35V mit elektronisch regelbarem Antrieb. Bedieneinheit mit schmutz- und wasserresistenter Folientastatur
-Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
-Gut ablesbares digitales Display
-Leicht ablesbare Pinolenanzeige im Fräskopf
-Bohrtiefenanschlag
-Gewindeschneidmodus
-Rechts-/ Linkslauf
-Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
-Getriebekopf ± 30° neigbar
-Handfeinvorschub
-Nachstellbare Keilleisten
-Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
-Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
-Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
-Schwere, stabile und massive Säule, aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung, für hohe Stabilität und Präzision
-Optionaler, massiver, schwerer Stahlunterbau sorgt für Stabilität MH 35G:
- Zweistufiger Qualitäts-Industrie-Elektromotor MH 35V:
-Getriebestufen, elektronisch regelbar
Technische Daten:
- Länge ca.: 850 mm
- Breite/Tiefe ca.: 1030 mm
- Höhe ca.: 1340 mm
- Gewicht ca.: 316 kg
- Hauptmotor: 1,5 kW
- Messerkopfgröße max.: 80 mm
- Schaftfräsergröße max.: 28 mm
- Bohrleistung Stahl (S235JR): 32 mm
- Dauerbohrleistung Stahl (S235JR): 28 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 750 mm
- Breite: 210 mm
- Abstand Vertikalspindel - Frästisch min.: 440 mm
- Abstand Vertikalspindel - Frästisch max.: 440 mm
- T-Nuten Größe: 12 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 63 mm
- Traglast max.: 170 kg
- Norm: DIN EN 55011
- EMV-Klasse: C2
- X-Achse manuell: 450 mm
- Y-Achse manuell: 200 mm
- Z-Achse manuell: 460 mm
- Ausladung: 215 mm
- Spindelaufnahme: BT 30
- Drehzahlbereich: 50 – 3260 min¯¹
- Anzahl der Drehzahlbereiche: 6
- Steuerung der Drehzahlregelung: elektronisch
- Drehbereich Fräskopf Z - X Ebene: 60 °
- Pinolendurchmesser: 68 mm
- Pinolenhub: 90 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
