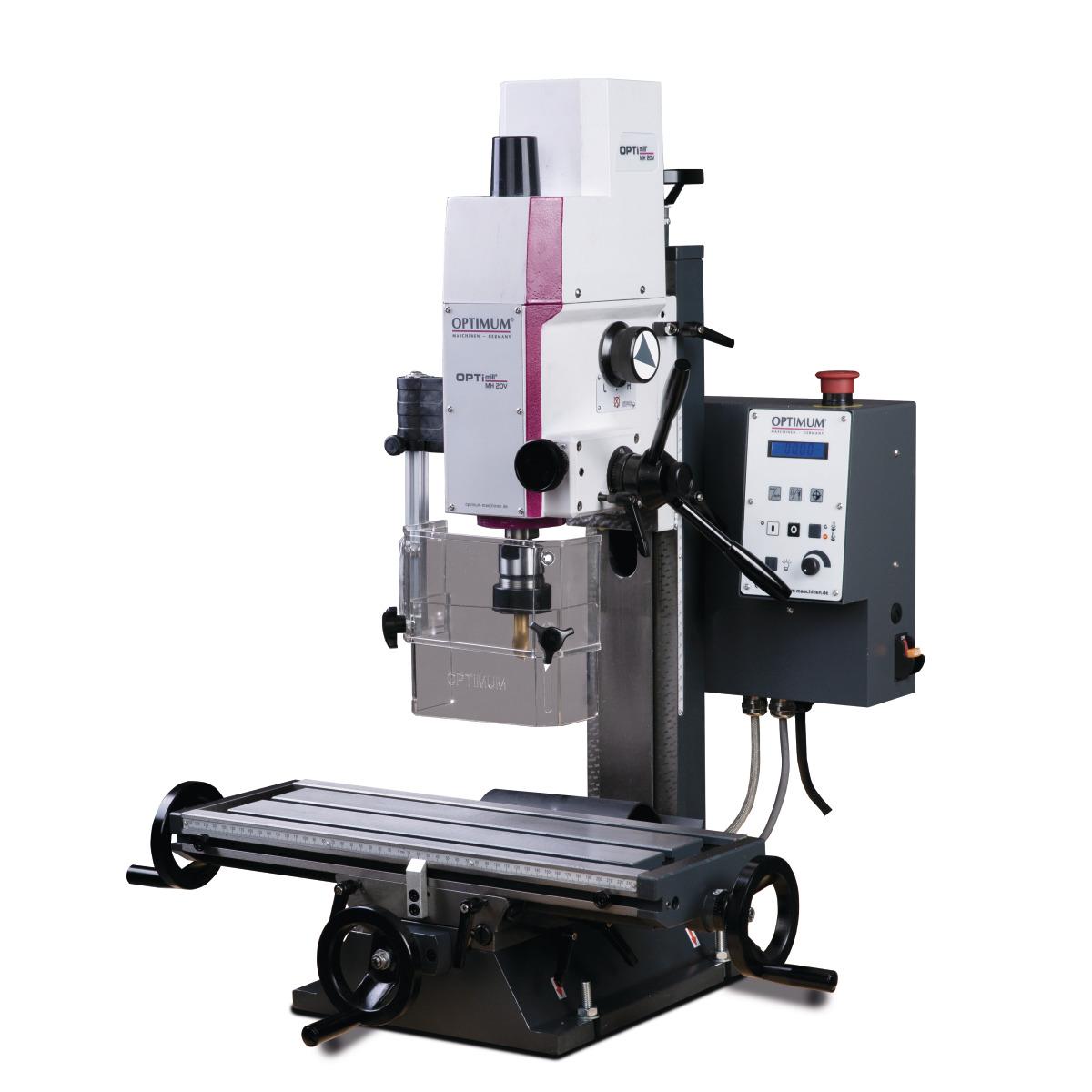

Stabile Bohr-Fräsmaschinen mit elektronisch stufenlos regelbarem Antrieb.
Beschreibung
Präzise verarbeitet
Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung

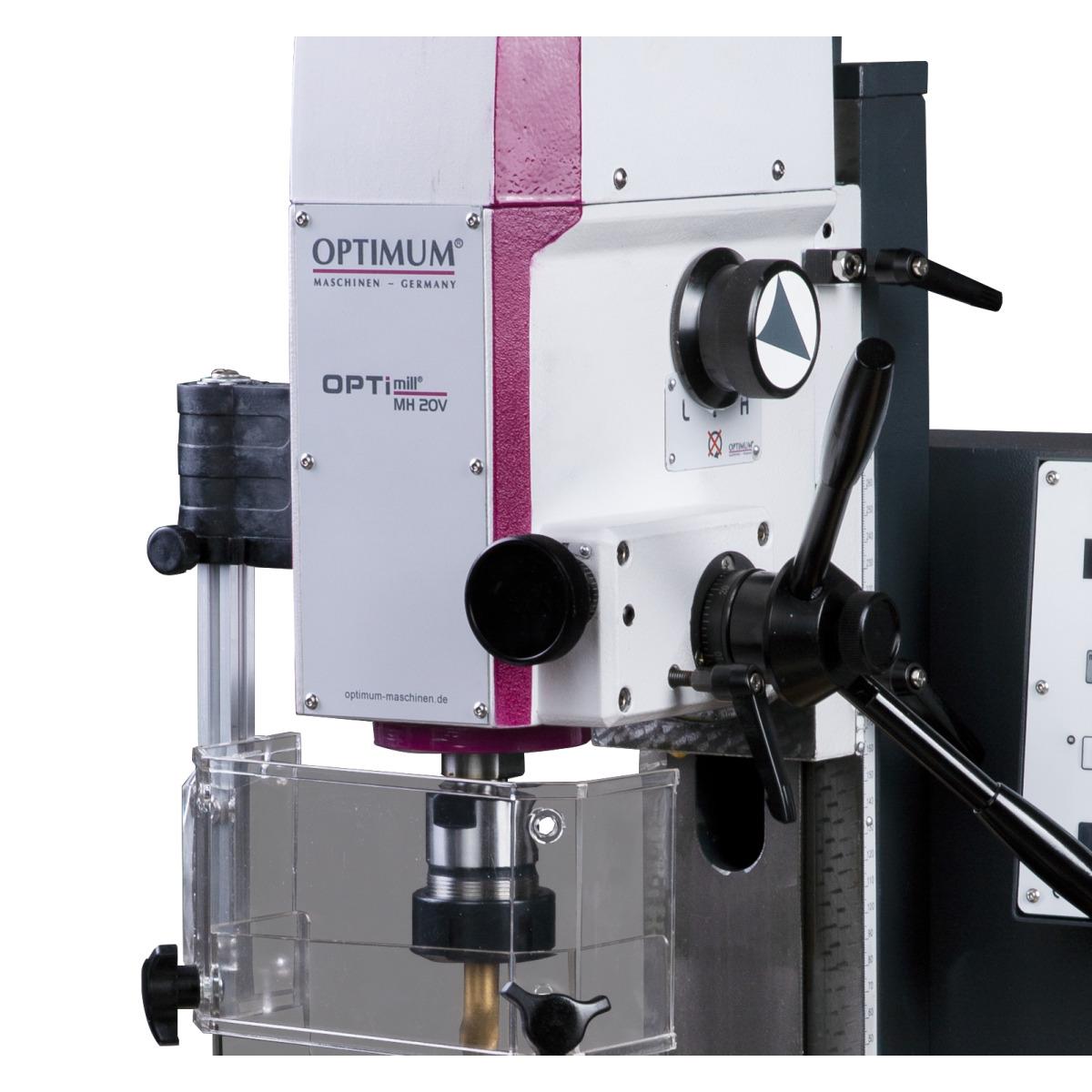

Manueller Pinolenvorschub mit Feinvorschub

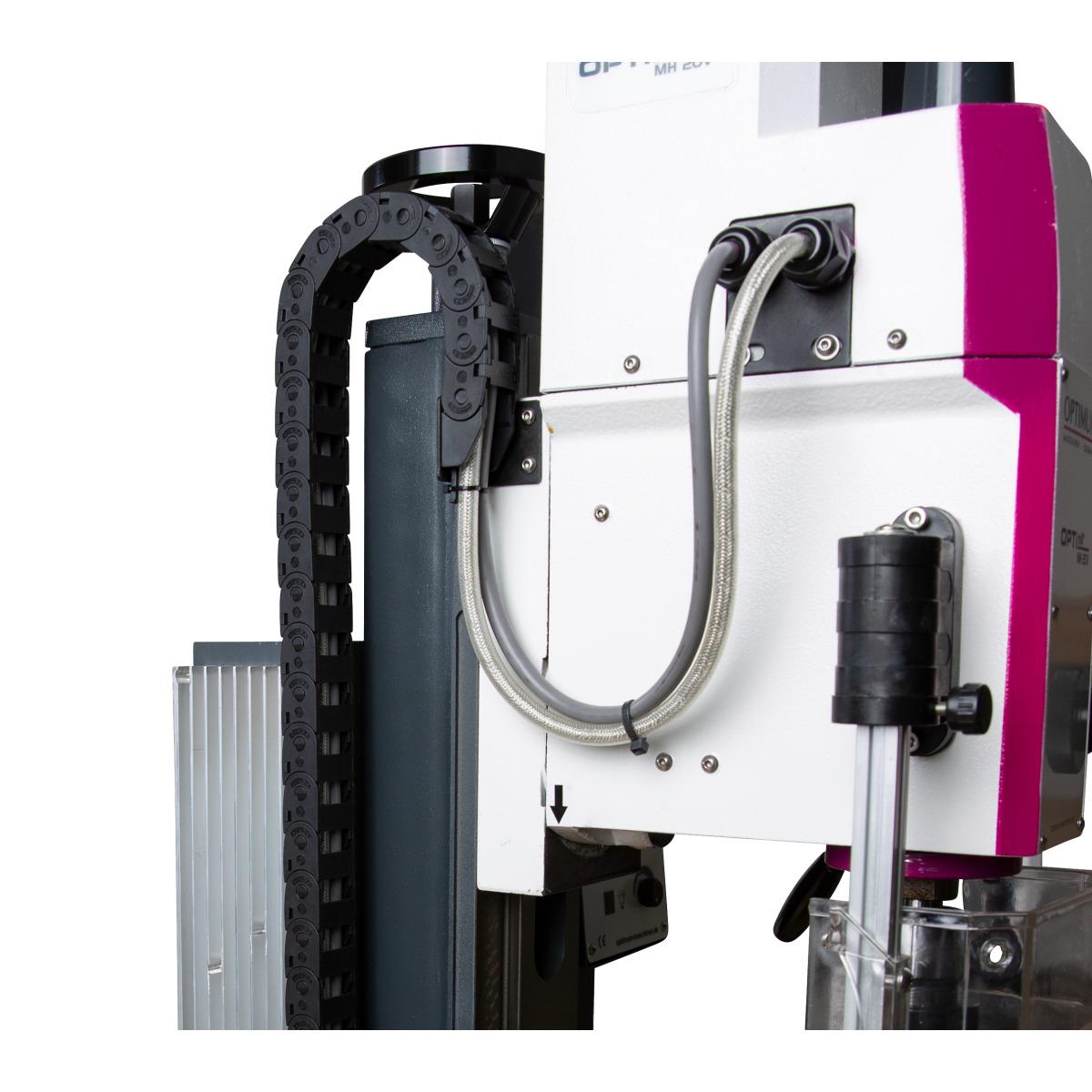

Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
Sicherheitselektrik in 24 Volt-Ausführung
Steuerelektronik mit integrierter Relais-Steuerung

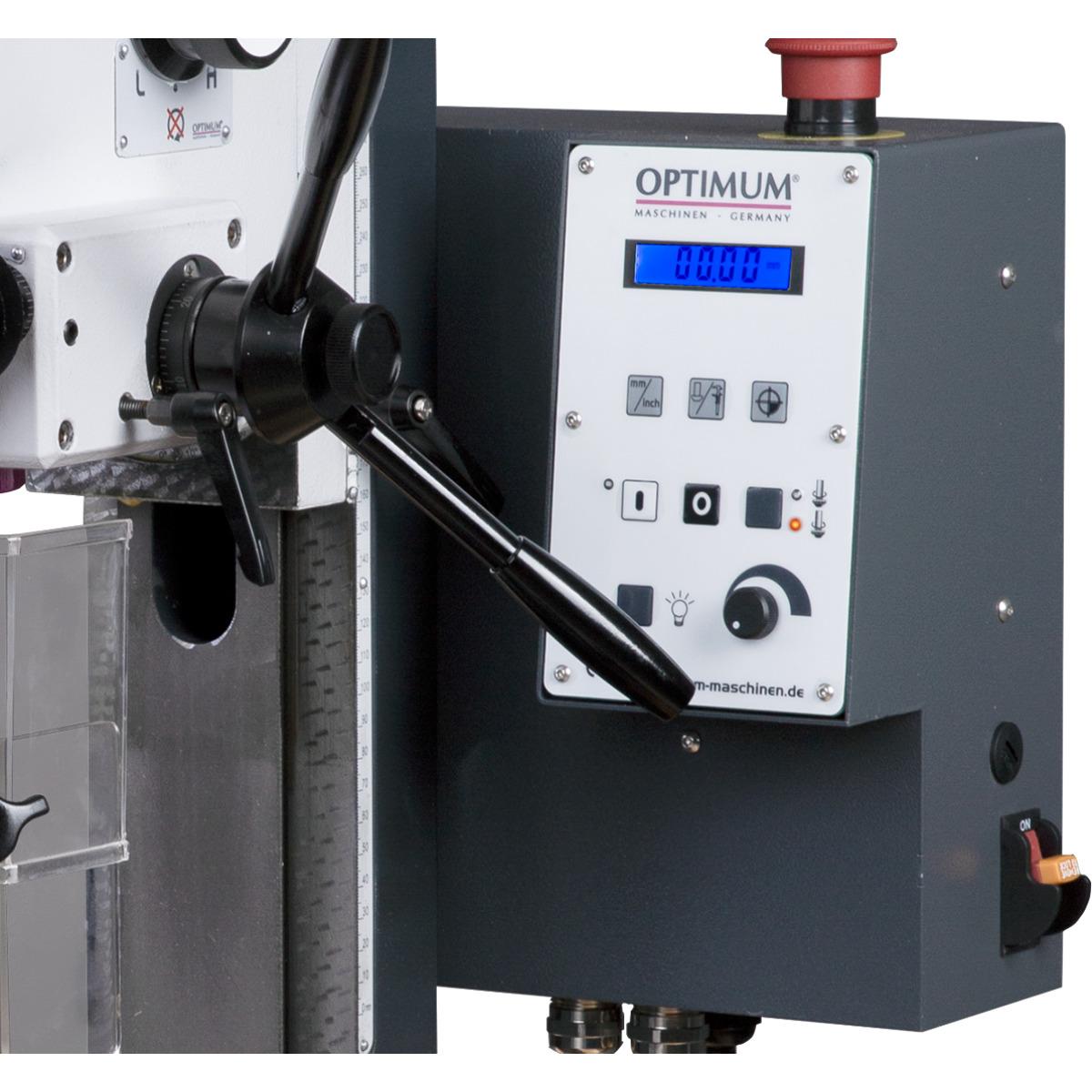

Übersichtliches Bedienpanel mit bedienerfreundlicher Folientastatur
Gut ablesbares digitales Display für Drehzahl und Bohrtiefe
Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
Einstellbare Endanschläge

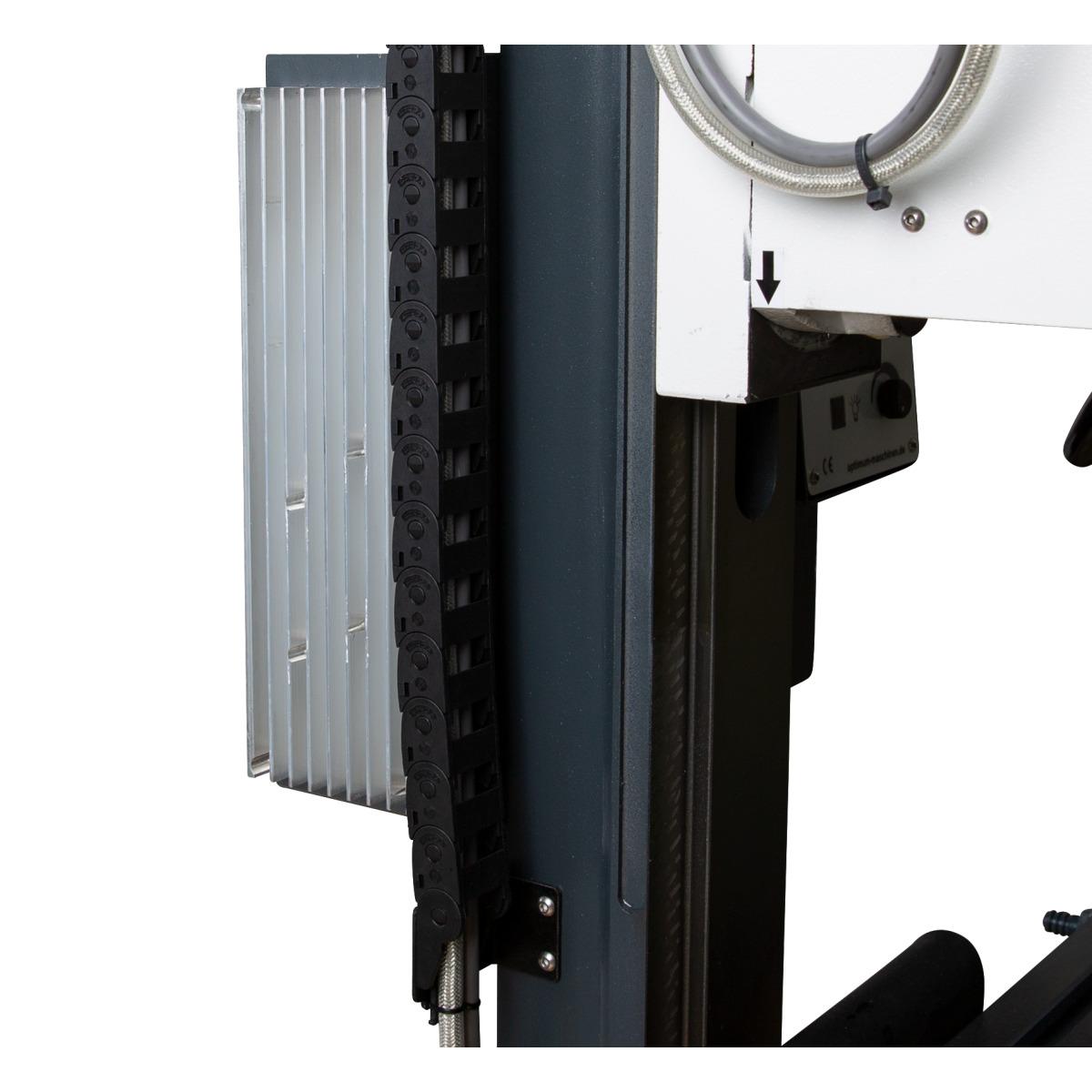

Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
Not-Halt-Schlagschalter
Bohr-Fräskopf um ±60° neigbar
Fräsfeinvorschub
Rechts-/Linkslauf
Maschinenlampe
Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
Technische Daten

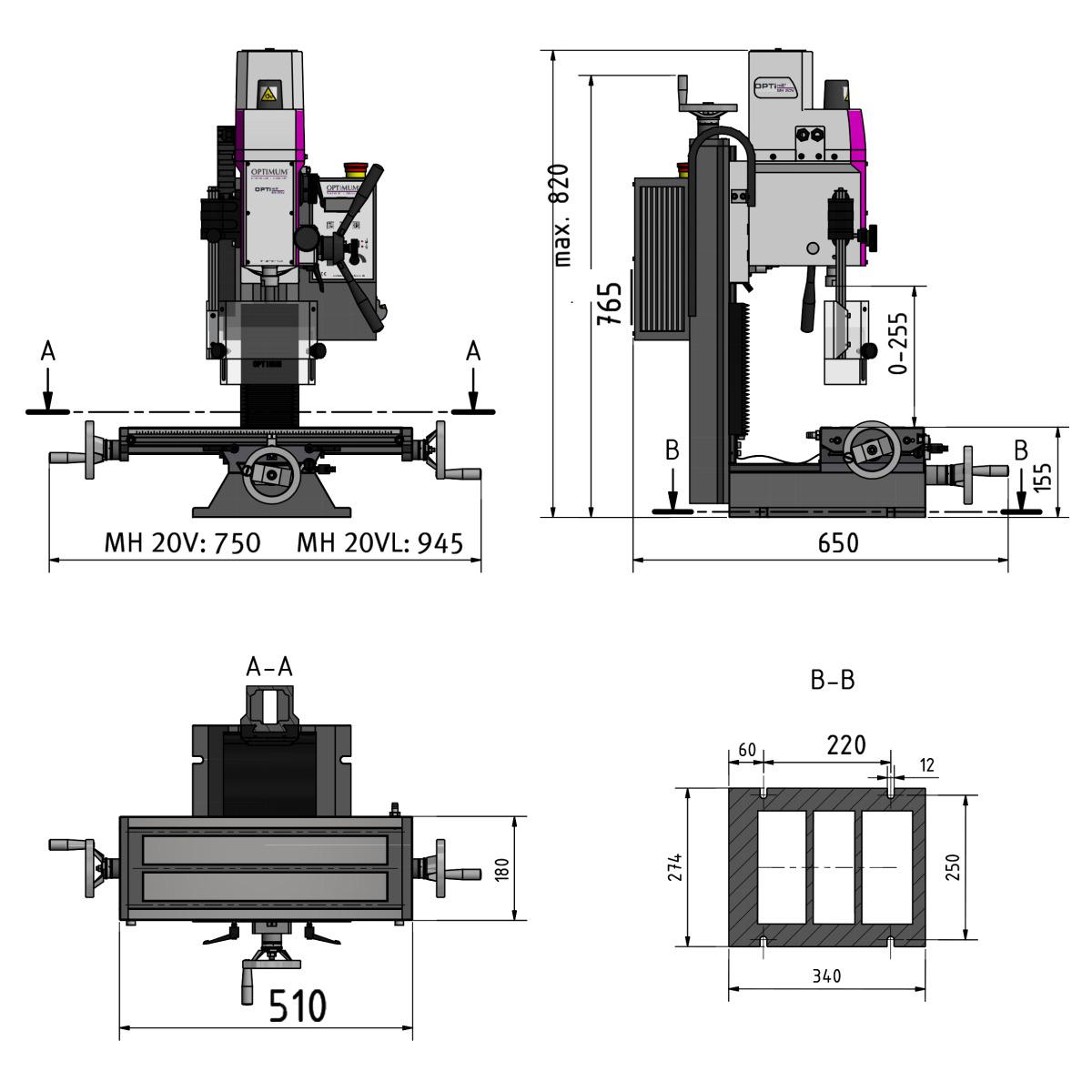

Abmessungen und Gewichte
Länge (Produkt) ca. 750mm Höhe (Produkt) ca. 820mm
Breite/Tiefe (Produkt) ca. 650mm Gewicht (Netto) ca. 94kg
Bohr-Fräsleistung
Messerkopfgröße max. 52mm Dauerbohrleistung Stahl (S235JR) 12mm
Bohrleistung Stahl (S235JR) 16mm Schaftfräsergröße max. 20mm
Elektrische Daten
Anschlussspannung 230V Stromart AC
Phase(n) 1Ph Netzfrequenz 50Hz
Frästisch horizontal
Horizontalfrästisch Länge 510mm
Horizontalfrästisch T-Nuten Größe 12mm
Horizontalfrästisch Breite 180mm
Horizontalfrästisch T-Nuten Anzahl 3
Abstand Vertikalspindel - Horizontalfrästisch min. 255mm
Horizontalfrästisch T-Nuten Abstand 63mm
Abstand Vertikalspindel - Horizontalfrästisch max. 255mm
Horizontalfrästisch Traglast max. 40kg
Normen und Zulassungen
Norm DIN EN 55011 EMV-Klasse C1
Verfahrweg
Verfahrweg X-Achse manuell 280mm
Verfahrweg Z-Achse manuell 210mm
Verfahrweg Y-Achse manuell 175mm
Vertikalspindel
Vertikalspindel Ausladung 170mm
Vertikalspindel Anzahl der Drehzahlbereiche 2
Vertikalspindel Spindelaufnahme MK 2
Vertikalspindel Steuerung der Drehzahlregelung elektronisch regelbar
Vertikalspindel Drehzahlbereich 100 – 3000min¯¹
Vertikalspindel Pinolenhub 50mm
Vertikalspindel Drehbereich Fräskopf Z - X Ebene 60°
Vertikalspindel Leistung Antriebsmotor 30 % Betrieb S6 0,75kW
Vertikalspindel Pinolendurchmesser 60mm
Lieferumfang
Bedienwerkzeug
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
