Beschreibung:

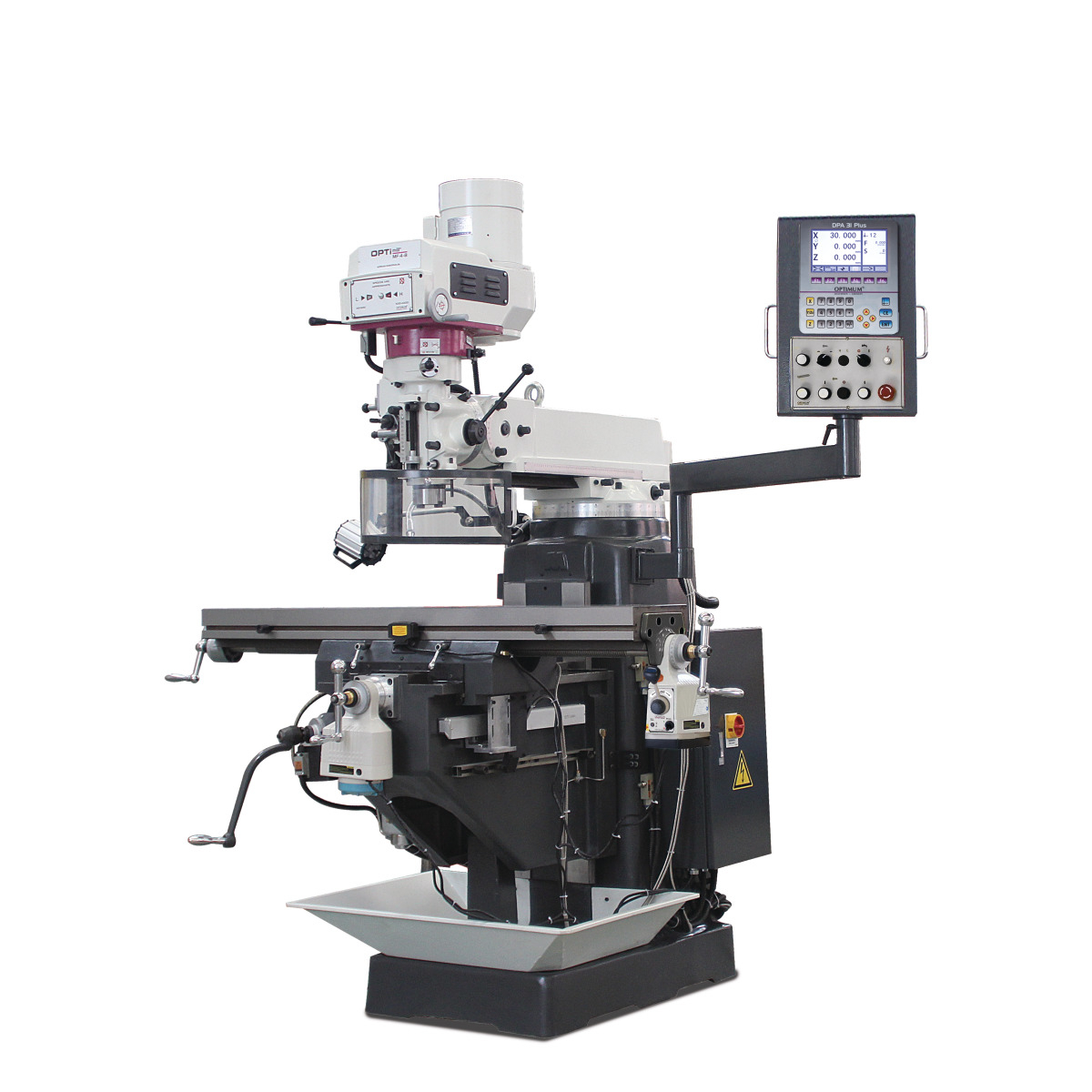

Multifunktionelle Bohr-Fräsmaschinen mit mechanisch stufenlos regelbarem Antrieb für den professionellen Einsatz
-Massive Ausführung aus hochwertigem Meehanite-Guss
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager, kleiner als 0,01 mm in der Pinole gemessen
-Stufenlose Geschwindigkeitsregelung
-Rechts-/Linkslauf zum Gewindeschneiden
-X- und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung
-Y-Achse mit Flachführung

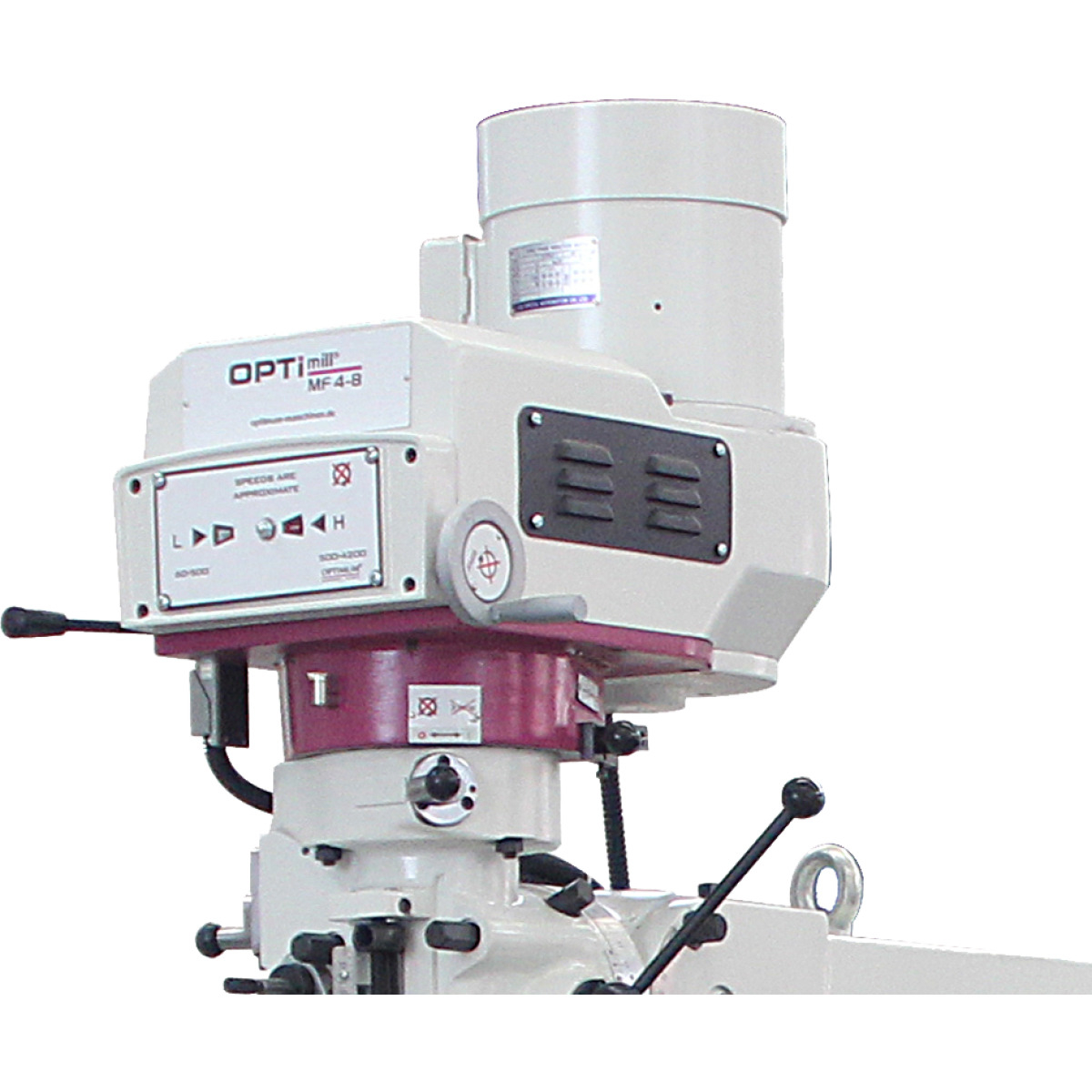

-Bohr-Fräskopf neigbar ± 45°
-Kühlmitteleinrichtung
-Rechts- und Linkslauf
-Automatischer Pinolenvorschub, 3-stufig 0,04
-0,15 mm/U

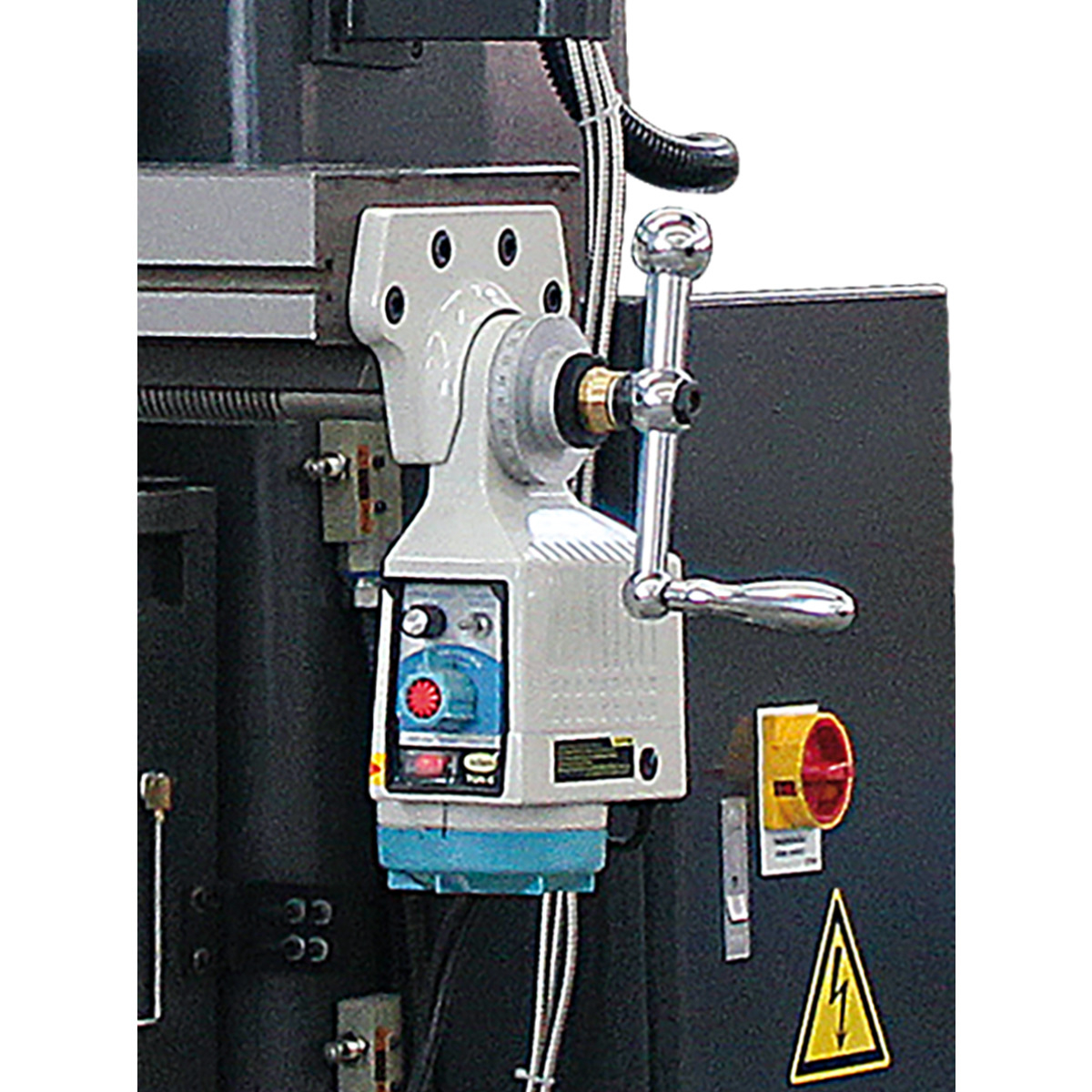

-Motorischer Vorschub in der X- Y- und Z-Achse
-Präzisions-Mikrovorschub
-Frässpindel mit Präzisionslager
-Mechanische Spindelbremse
-Bohrtiefenskala und –anschlag
-Kreuztisch mit T-Nuten und Kühlmittelrinne

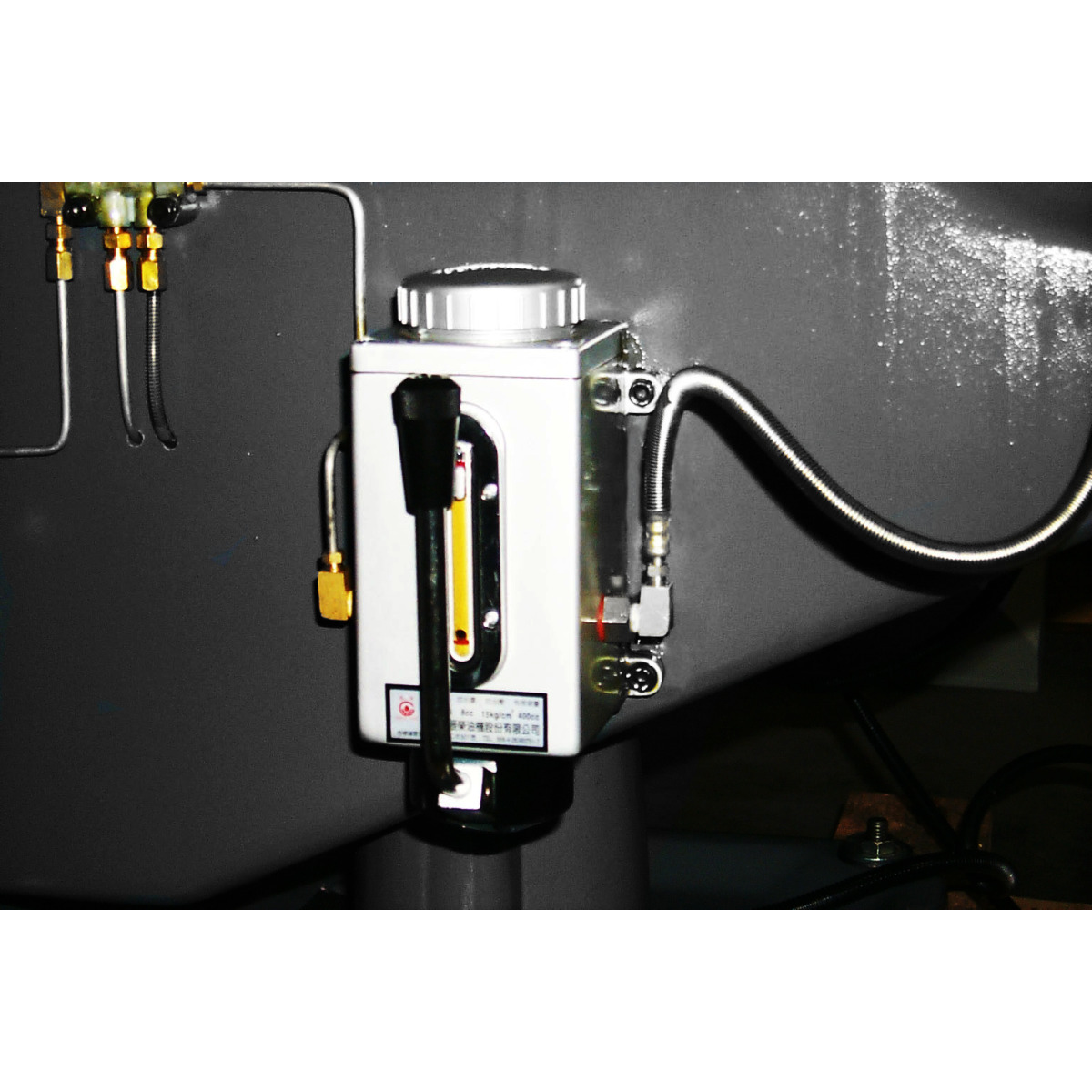

-Zentralschmierung
-Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Spane und Teile, für größtmöglichen Schutz des Anwenders
-Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten MF 4-B:
-Traglast Kreuztisch 300 kg
-Großer Verfahrweg: X
-/ Y- / Z-Achse 740 mm / 330 mm / 320 mm
Technische Daten:

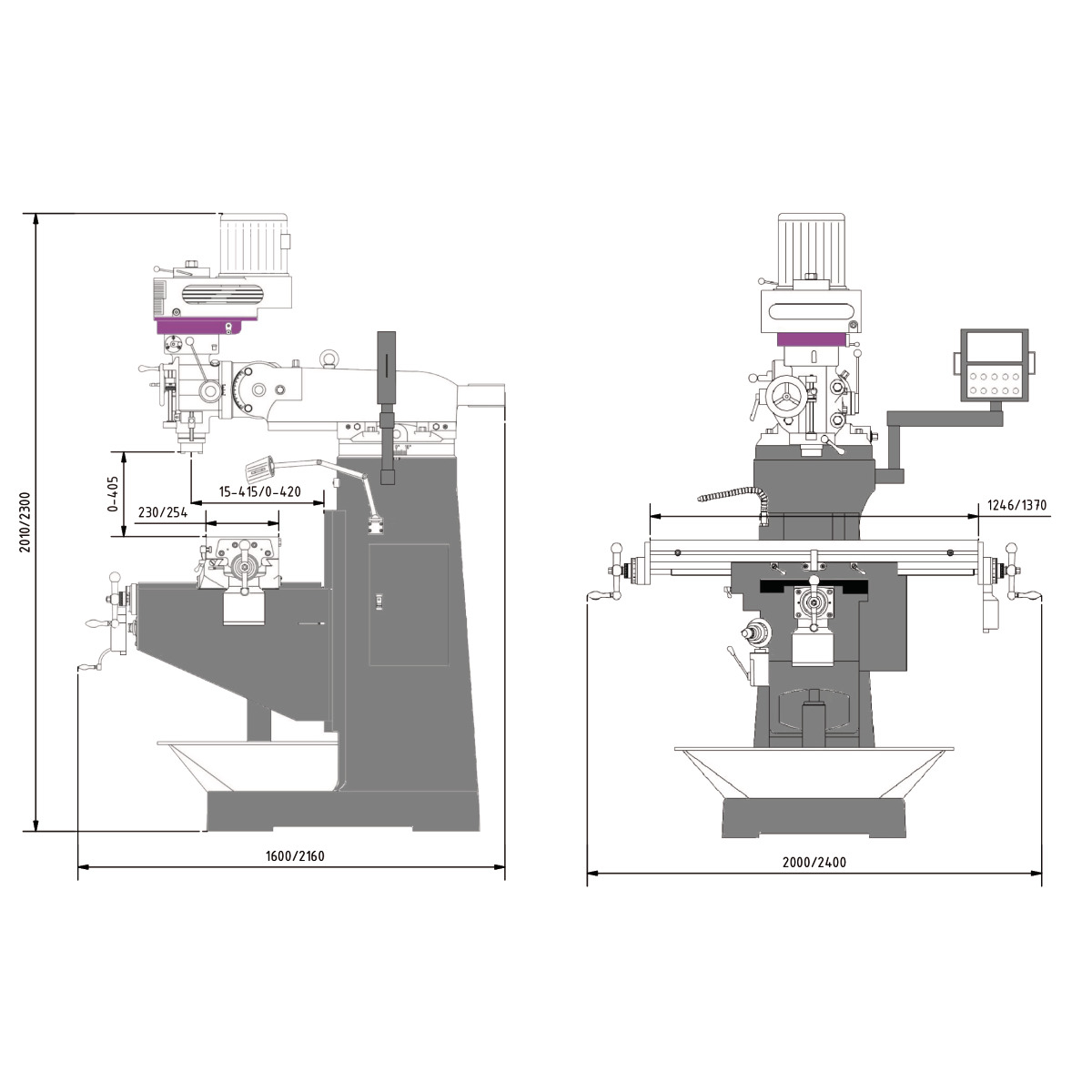

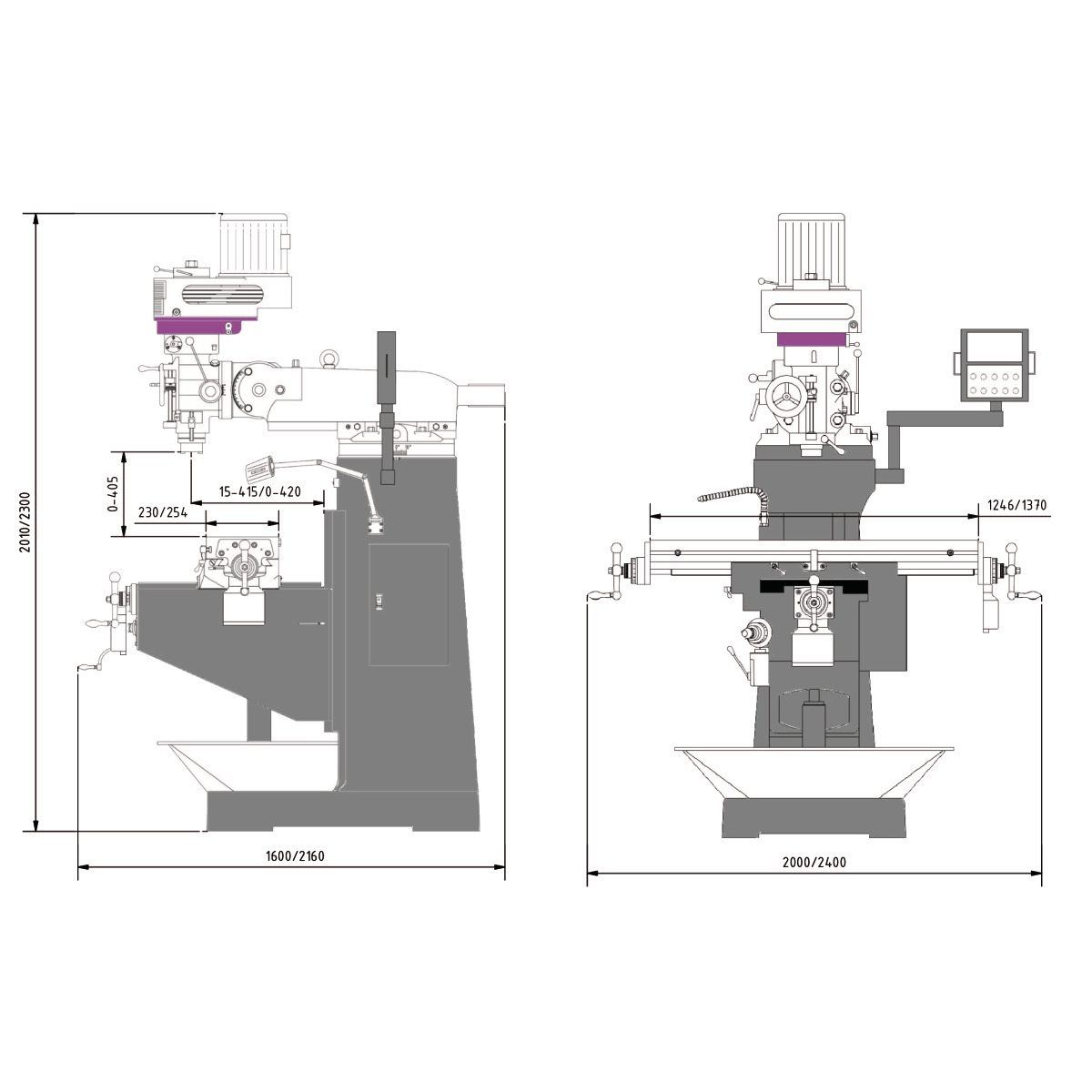

- Länge ca.: 2400 mm
- Breite/Tiefe ca.: 2160 mm
- Höhe ca.: 2300 mm
- Gewicht ca.: 1200 kg
- Messerkopfgröße max.: 76 mm
- Schaftfräsergröße max.: 25 mm
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
- Gesamt Anschlusswert: 3 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 254 mm
- Breite: 1370 mm
- Abstand Vertikalspindel - Frästisch max.: 405 mm

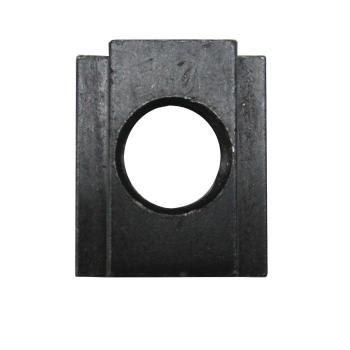

- T-Nuten Größe: 16 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 63 mm
- Traglast max.: 300 kg
- Ausladung: 0 – 420 mm
- Kühlmittelpumpe(n) Antriebsleistung: 90 W
- Vertikalspindel Leistung Normalbetrieb: 2,2 kW
- Norm: DIN EN 55011
- EMV-Klasse: C2
- X-Achse manuell: 820 mm
- Y-Achse manuell: 410 mm
- Z-Achse manuell: 400 mm
- X-Achse automatisch: 740 mm
- Y-Achse automatisch: 330 mm
- Z-Achse automatisch: 320 mm
- Ausladung: 0 – 420 mm
- Spindelaufnahme: ISO 40 DIN 2080
- Drehzahlbereich: 60 – 4200 min¯¹
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: mechanisch stufenlos
- Drehbereich Fräskopf X - Y Ebene: 90 °
- Drehbereich Fräskopf Z - X Ebene: 45 °
- Pinolendurchmesser: 86 mm
- Pinolenhub: 127 mm
- Pinolenvorschub: 0,04/0,08/0,15 mm/U
- Fräskopf Verfahrweg Z-Achse: 470 mm
