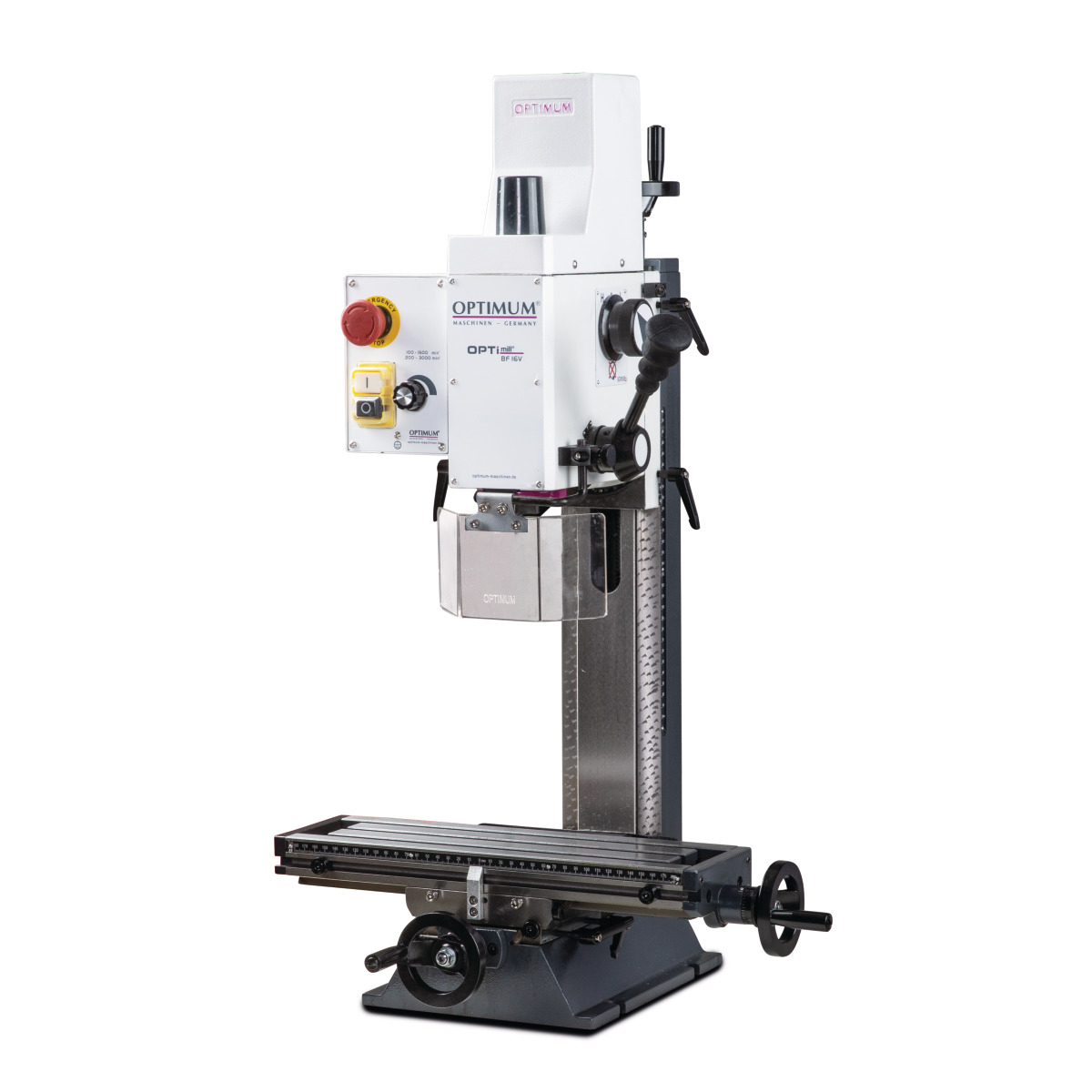

Optimum Bohr-Fräsmaschine OPTImill BF 16Vario
Beschreibung:
Kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer
-Vielseitige Einsatzmöglichkeiten
-Zweistufige Getriebeübersetzung
-Werkzeugaufnahme MK 2
-Sicherheitselektrik in 24 Volt-Ausführung
-EMV-Filterklasse C1

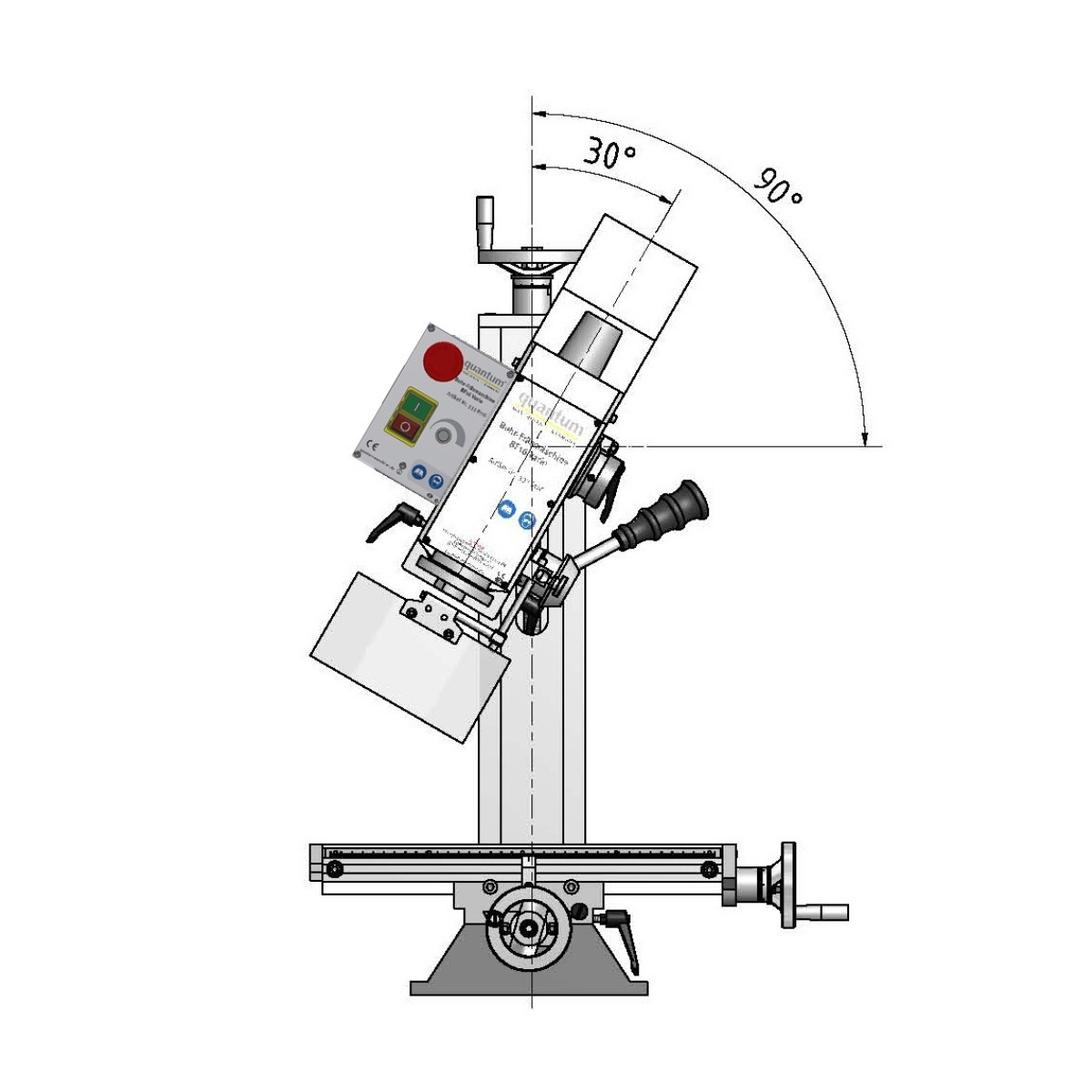

-Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
-Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
-Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern

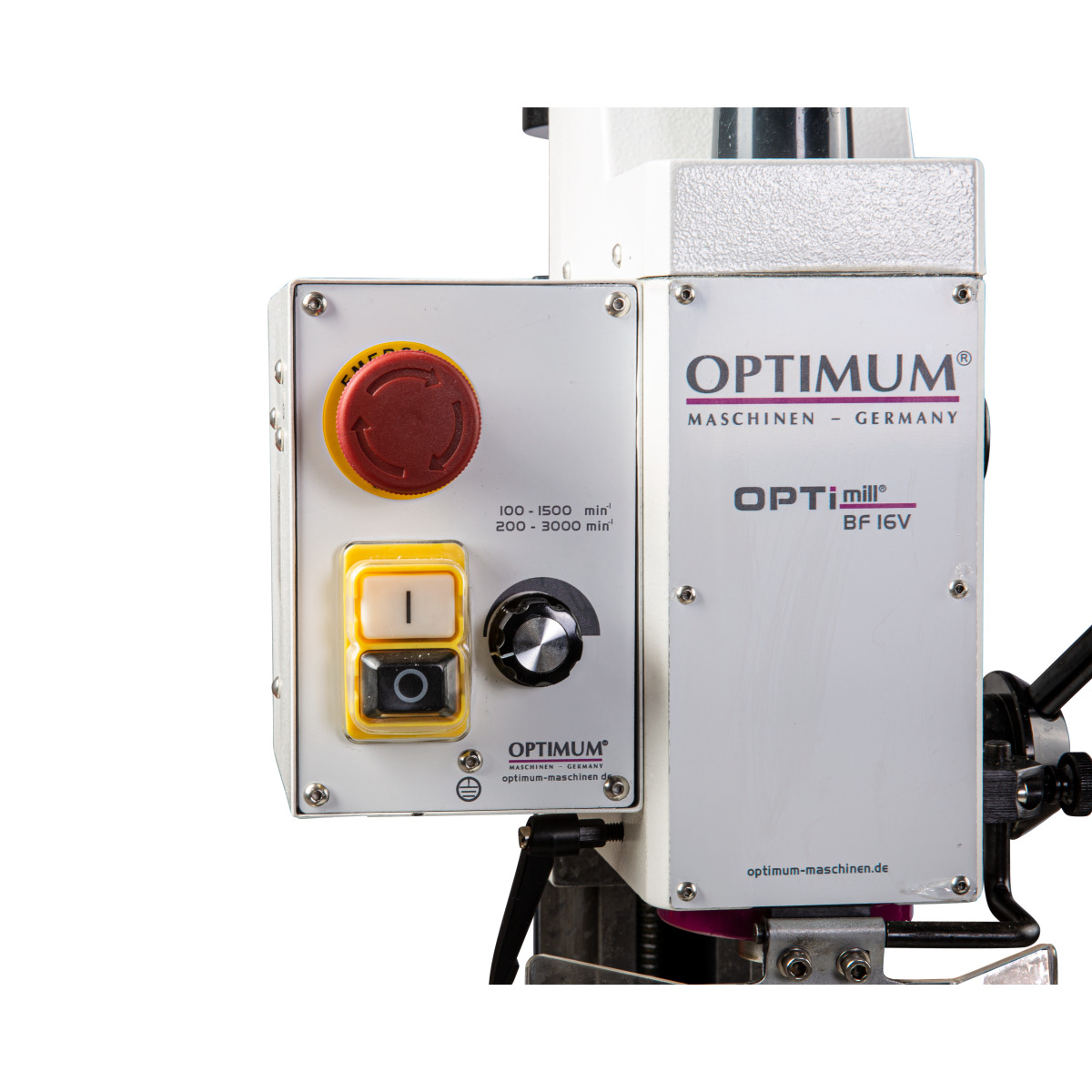

-Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
-Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
-Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen
-Spiel in der Vorschubspindel einstell- und nachstellbar
-Säule seitlich versetzbar für erweiterten Einsatzbereich

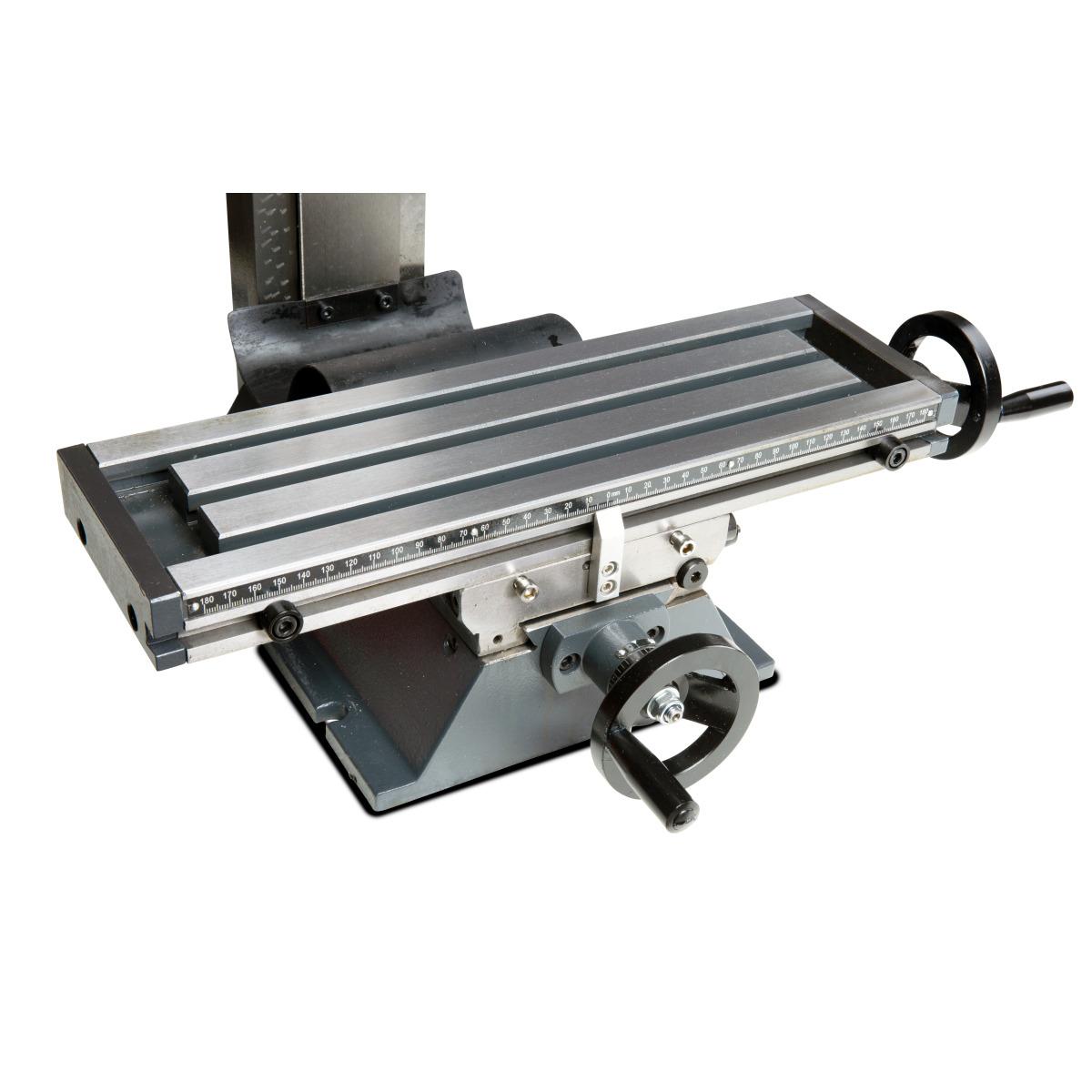

-Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
-Eingearbeitete Längsmaß-Skala im Kreuztisch
-Alle Verfahrwege uber Skalen ablesbar
-Sauberes Fräsbild durch einzeln festklemmbare Führungen
-Preisgünstig und wertbeständig

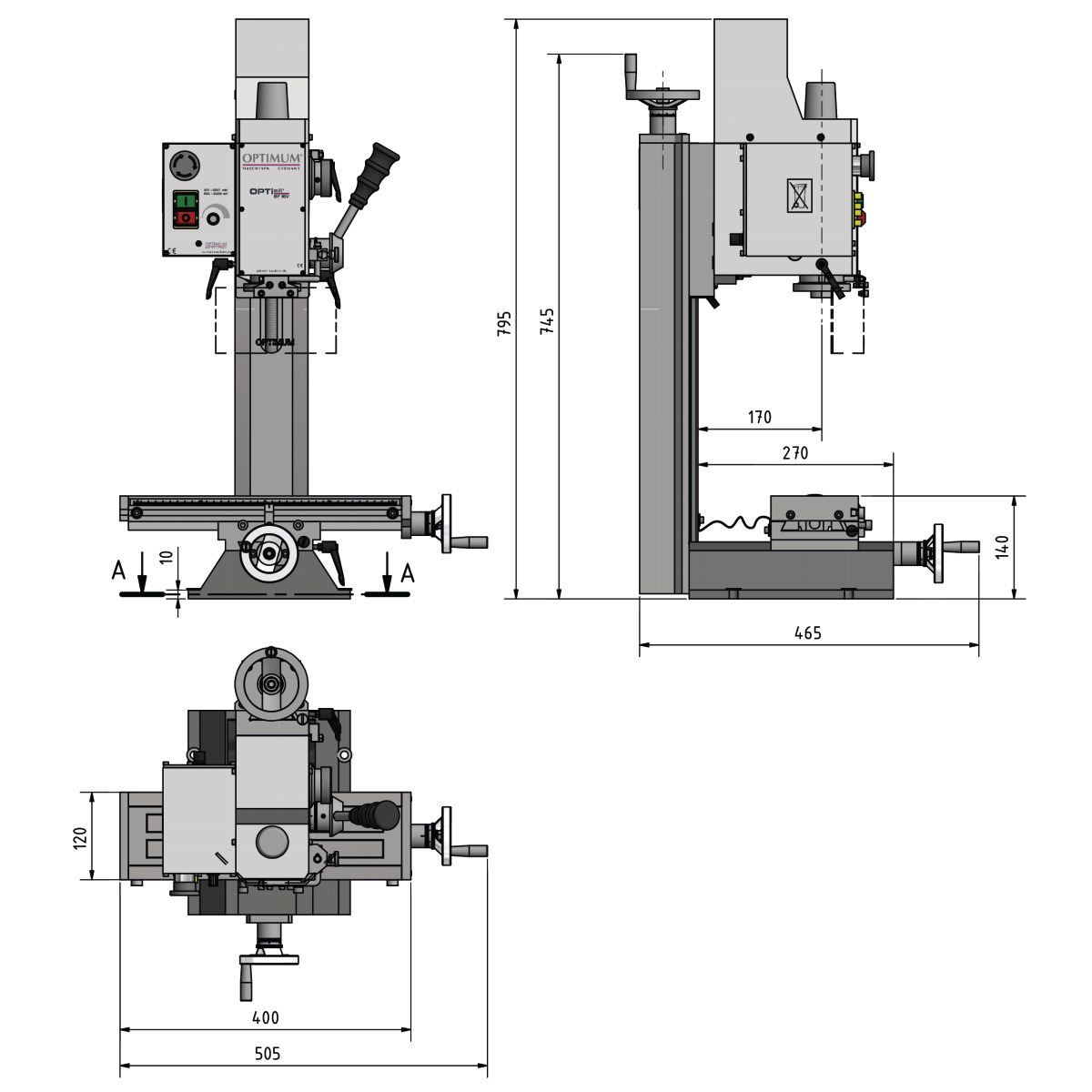

Technische Daten:
- Länge ca.: 505 mm
- Breite/Tiefe ca.: 465 mm
- Höhe ca.: 795 mm
- Gewicht ca.: 62 kg
- Messerkopfgröße max.: 52 mm
- Schaftfräsergröße max.: 20 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 400 mm
- Breite: 120 mm
- Abstand Vertikalspindel - Frästisch min.: 0 mm
- Abstand Vertikalspindel - Frästisch max.: 275 mm
- T-Nuten Größe: 10 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 35 mm
- Vertikalspindel Leistung Normalbetrieb: 0,5 kW
- Norm: DIN EN 55011
- EMV-Klasse: C1
- X-Achse manuell: 220 mm
- Y-Achse manuell: 160 mm
- Z-Achse manuell: 210 mm
- Ausladung: 170 mm
- Spindelaufnahme: MK 2 / M10
- Drehzahlbereich: 100 – 3000 min¯¹
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzugsstange: M 10
- Drehbereich Fräskopf Z - X Ebene: ± 90 °
- Pinolenhub: 50 mm
Kleine Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb für den Modellbauer
-Vielseitige Einsatzmöglichkeiten
-Zweistufige Getriebeübersetzung
-Werkzeugaufnahme MK 2
-Sicherheitselektrik in 24 Volt-Ausführung
-EMV-Filterklasse C1
-Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
-Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
-Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern
-Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
-Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
-Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
-Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen
-Spiel in der Vorschubspindel einstell- und nachstellbar
-Säule seitlich versetzbar für erweiterten Einsatzbereich
-Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
-Eingearbeitete Längsmaß-Skala im Kreuztisch
-Alle Verfahrwege uber Skalen ablesbar
-Sauberes Fräsbild durch einzeln festklemmbare Führungen
-Preisgünstig und wertbeständig
Technische Daten:
- Länge ca.: 505 mm
- Breite/Tiefe ca.: 465 mm
- Höhe ca.: 795 mm
- Gewicht ca.: 62 kg
- Messerkopfgröße max.: 52 mm
- Schaftfräsergröße max.: 20 mm
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Länge: 400 mm
- Breite: 120 mm
- Abstand Vertikalspindel - Frästisch min.: 0 mm
- Abstand Vertikalspindel - Frästisch max.: 275 mm
- T-Nuten Größe: 10 mm
- T-Nuten Anzahl: 3
- T-Nuten Abstand: 35 mm
- Vertikalspindel Leistung Normalbetrieb: 0,5 kW
- Norm: DIN EN 55011
- EMV-Klasse: C1
- X-Achse manuell: 220 mm
- Y-Achse manuell: 160 mm
- Z-Achse manuell: 210 mm
- Ausladung: 170 mm
- Spindelaufnahme: MK 2 / M10
- Drehzahlbereich: 100 – 3000 min¯¹
- Anzahl der Drehzahlbereiche: 2
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzugsstange: M 10
- Drehbereich Fräskopf Z - X Ebene: ± 90 °
- Pinolenhub: 50 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
