Beschreibung:

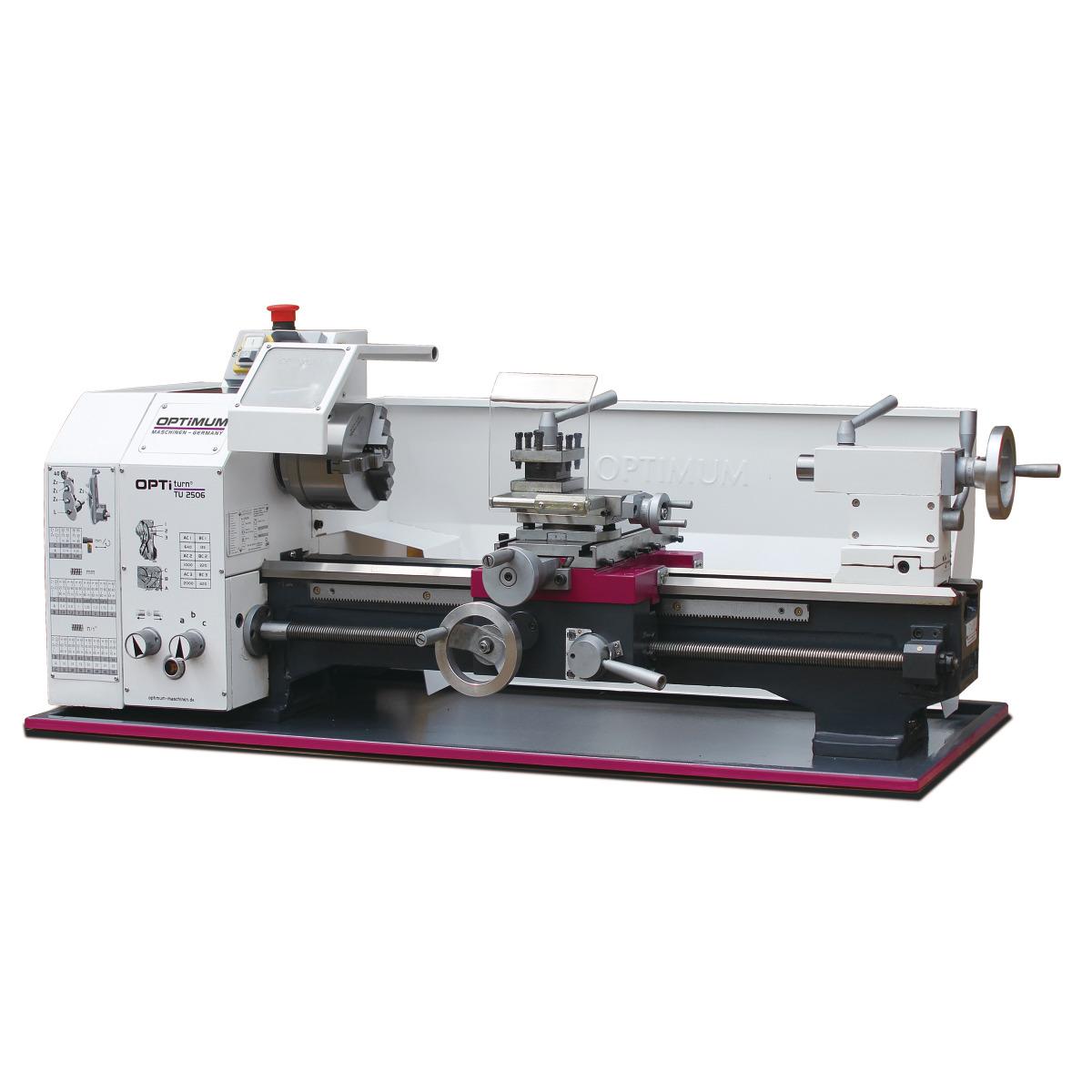

Leitspindeldrehmaschinen mit Vorschubgetriebe für den anspruchsvollen Anwender. TU 2506V mit bürstenlosem Motor für stufenlose Drehzahlregelung
-Präzise Verarbeitung
-Leistungsstarker, wartungsfreier Motor

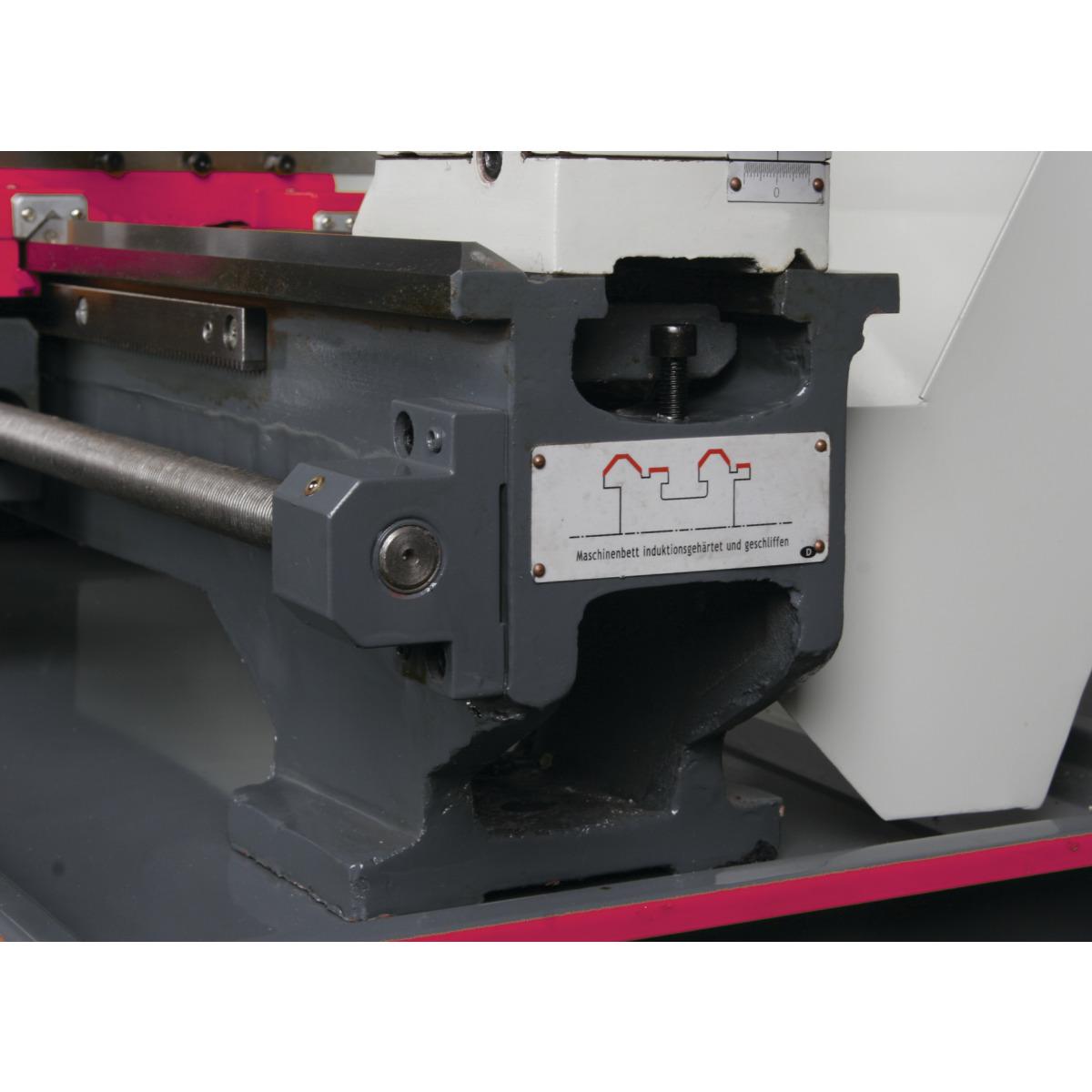

-Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
-Gehärtete und geschliffene Z-Achsen Führungsbahn
-Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
-Automatischer Längs- / Leitspindelantrieb
-Rollgewalzte Trapezspindeln
-Spanschutz am Oberschlitten
-Oberschlitten auf Planschlitten verschiebbar
-Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
-Vierfach-Stahlhalter
-Alle Führungen durch Keilleisten nachstellbar
-Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
-Rechts-/Linkslauf im Bedienfeld schaltbar
-Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
-Kegelrollenlager in P5 Qualität
-Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung

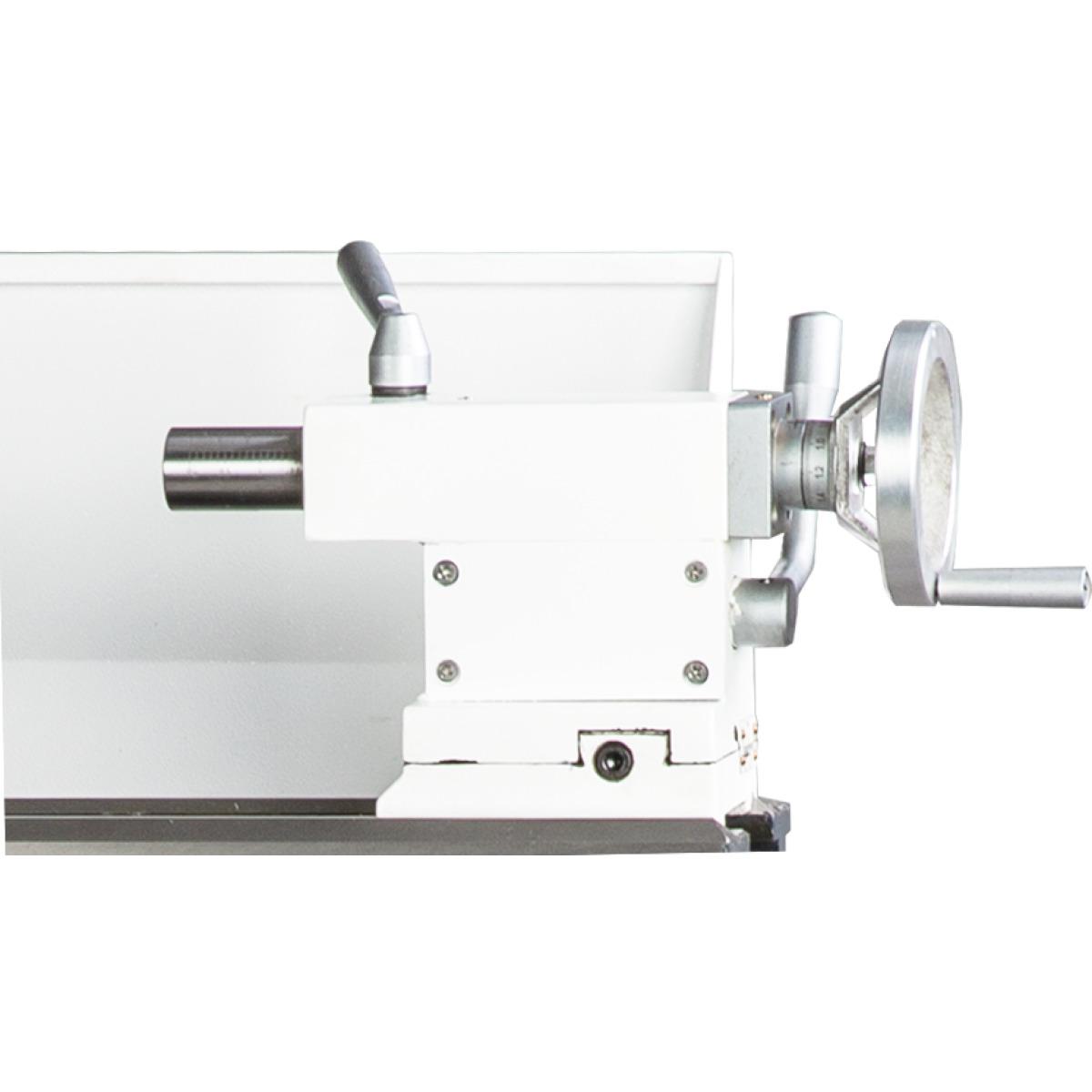

-Reitstock zum Kegeldrehen ± 5 mm verstellbar
-Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
-Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
-Leitspindel in zwei Sinterlagern gelagert
-Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
-Drucklager
-Not-Halt-Schlagschalter
-Dreibacken-Drehfutter im Standardlieferumfang
-Wechsezahnlräder-Satz in Standardlieferumfang zum Gewindeschneiden
-Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann TU 2506V- Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
-Hochpräzises Stahlfutter für höhere Drehzahlen
-Drehzahlwechsel leicht einstellbar über Potentiometer

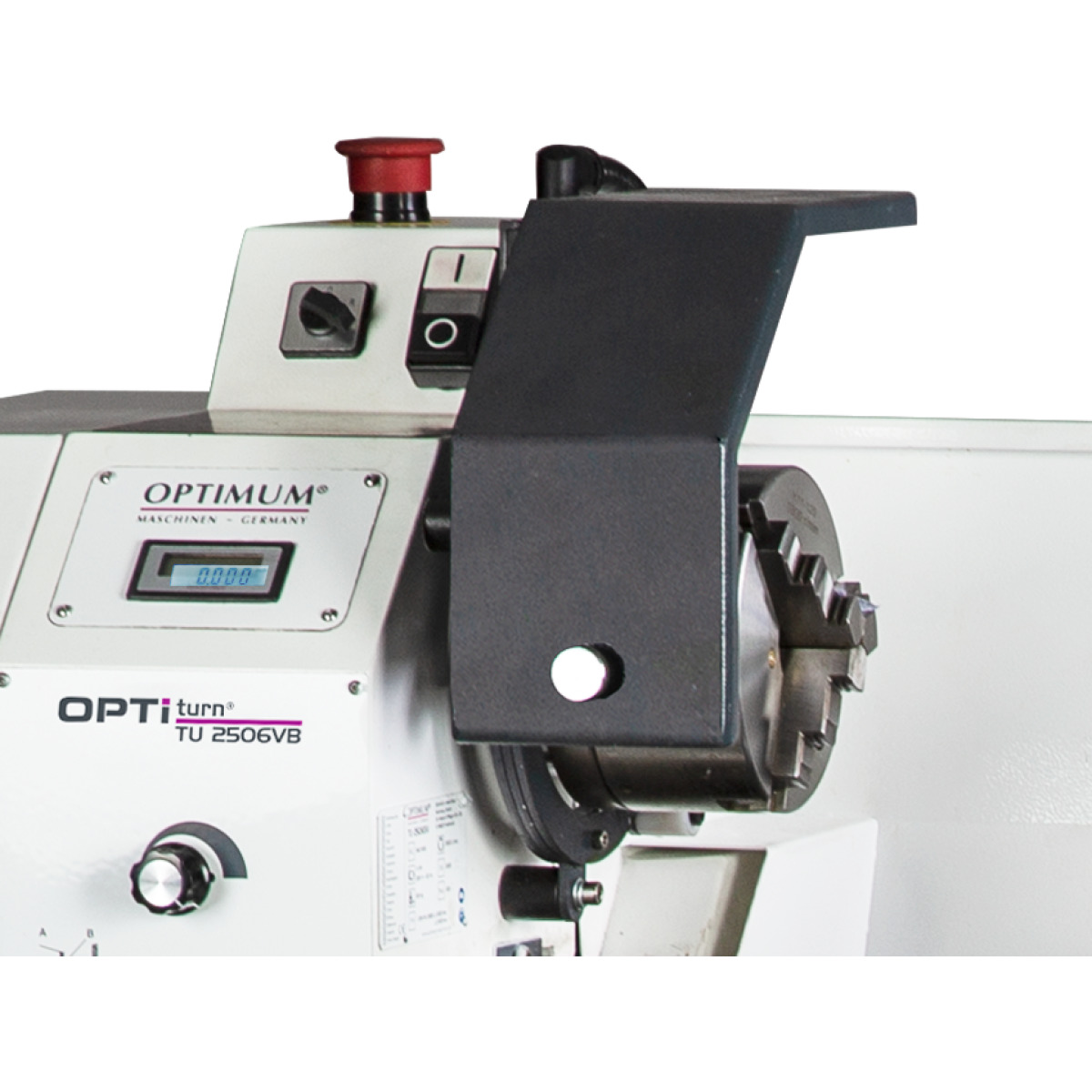

-Digitale Drehzahlanzeige
Technische Daten:

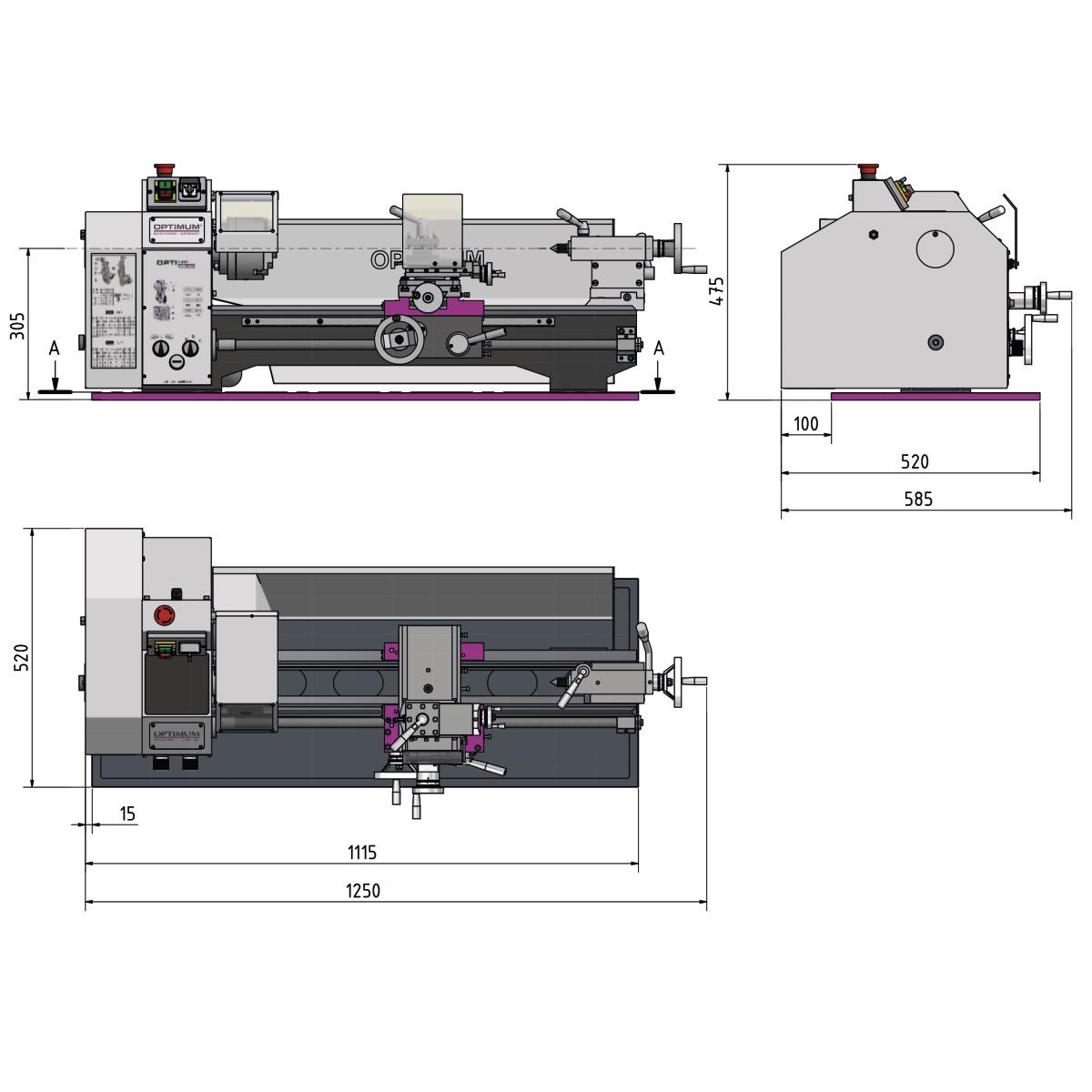

- Länge ca.: 1250 mm
- Breite/Tiefe ca.: 585 mm
- Höhe ca.: 475 mm
- Gewicht ca.: 125 kg
- Hauptmotor: 0,75 kW
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Maschinenbett: 250 mm
- Bettbreite: 135 mm
- Anzahl der Drehzahlbereiche: 6
- Drehzahlbereich: 125 – 2000 min¯¹
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Aufnahme: MK 2
- Pinolenhub: 65 mm
- Spindelaufnahme: Kurzkegel
- Spindelbohrung/Stangendurchlass Durchmesser: 26 mm
- Spindelkonus: MK 4
- Stahlhalter Aufnahmehöhe max.: 13 mm
- Steigung Metrisch: 0,2 - 4 mm/U
- Anzahl der Steigungen Metrisch: 21
- Steigung Zoll: 56 - 8 Gg/1"
- Anzahl der Steigungen Zoll: 21
- X-Achse: 70 mm
- Z-Achse: 110 mm
- Vorschubbereich längs: 0,07 - 0,4 mm/U
- Anzahl der Vorschübe längs: 6
