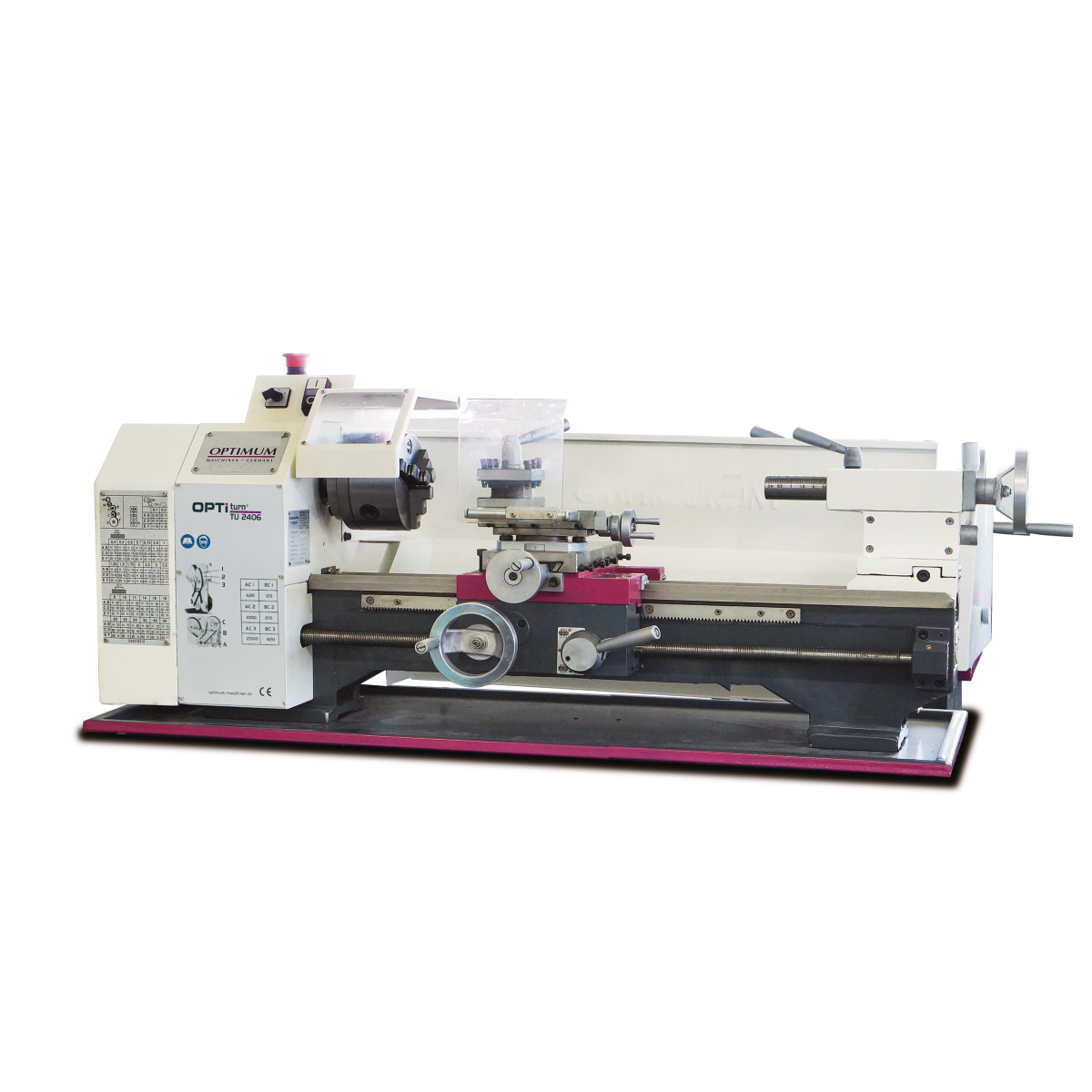

Optimum Drehmaschine OPTIturn TU 2406 (230 V)
Beschreibung:
Drehmaschinen für den Heimwerker. TU 2406V mit elektronisch regelbarer Drehzahl
-Präzise Verarbeitung
-Gehärtete und geschliffene Z-Achsen Führungsbahn
-Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
-Rollgewalzte Trapezspindeln
-Leitspindel in zwei Sinterlagern gelagert
-Zwei Kegelrollenlager in P5 Qualität
-Präzise gearbeiteter Schlitten
-Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
-Vierfach-Stahlhalter
-Alle Führungen durch Keilleisten nachstellbar
-Rundlaufgenauigkeit
-Drehfutter besser als 0,05 mm
-Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
-Rechts-/Linkslauf im Bedienfeld schaltbar
-Reitstock zum Kegeldrehen ± 5 mm verstellbar
-Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
-Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
-Not-Halt-Schlagschalter
-Drucklager
-Umfangreiches Zubehör
-Dreibacken-Drehfutter im Standardlieferumfang
-Wertbeständig TU 2406V- Drehzahlwechsel leicht einstellbar über Potentiometer
-Digitale Drehzahlanzeige
-EMV-Filterklasse C1

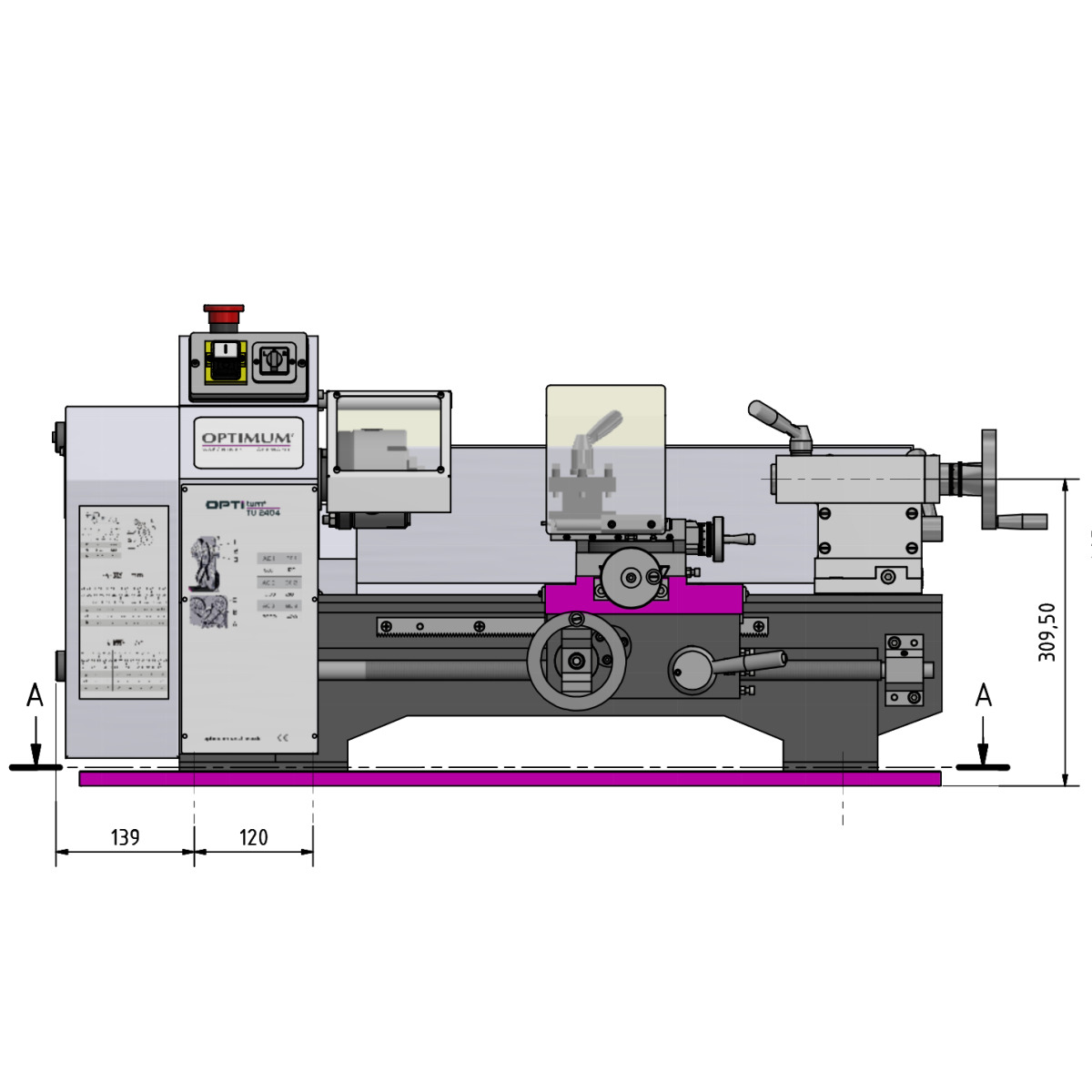

Technische Daten:
- Länge ca.: 1090 mm
- Breite/Tiefe ca.: 594 mm
- Höhe ca.: 484 mm
- Gewicht ca.: 125 kg
- Hauptmotor: 0,75 kW
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Maschinenbett: 250 mm
- Bettbreite: 135 mm
- Anzahl der Drehzahlbereiche: 6
- Drehzahlbereich: 125 – 2000 min¯¹
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Aufnahme: MK 2
- Pinolenhub: 70 mm
- Spindelaufnahme: zylindrisch Ø 52 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 21 mm
- Spindelkonus: MK 3
- Stahlhalter Aufnahmehöhe max.: 14 mm
- Steigung Metrisch: 0,4 - 3,5 mm/U
- Anzahl der Steigungen Metrisch: 14
- Steigung Zoll: 44 - 10 Gg/1"
- Anzahl der Steigungen Zoll: 12
- X-Achse: 75 mm
- Z-Achse: 120 mm
Drehmaschinen für den Heimwerker. TU 2406V mit elektronisch regelbarer Drehzahl
-Präzise Verarbeitung
-Gehärtete und geschliffene Z-Achsen Führungsbahn
-Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
-Rollgewalzte Trapezspindeln
-Leitspindel in zwei Sinterlagern gelagert
-Zwei Kegelrollenlager in P5 Qualität
-Präzise gearbeiteter Schlitten
-Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
-Vierfach-Stahlhalter
-Alle Führungen durch Keilleisten nachstellbar
-Rundlaufgenauigkeit
-Drehfutter besser als 0,05 mm
-Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
-Rechts-/Linkslauf im Bedienfeld schaltbar
-Reitstock zum Kegeldrehen ± 5 mm verstellbar
-Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
-Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
-Not-Halt-Schlagschalter
-Drucklager
-Umfangreiches Zubehör
-Dreibacken-Drehfutter im Standardlieferumfang
-Wertbeständig TU 2406V- Drehzahlwechsel leicht einstellbar über Potentiometer
-Digitale Drehzahlanzeige
-EMV-Filterklasse C1
Technische Daten:
- Länge ca.: 1090 mm
- Breite/Tiefe ca.: 594 mm
- Höhe ca.: 484 mm
- Gewicht ca.: 125 kg
- Hauptmotor: 0,75 kW
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Maschinenbett: 250 mm
- Bettbreite: 135 mm
- Anzahl der Drehzahlbereiche: 6
- Drehzahlbereich: 125 – 2000 min¯¹
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Aufnahme: MK 2
- Pinolenhub: 70 mm
- Spindelaufnahme: zylindrisch Ø 52 mm
- Spindelbohrung/Stangendurchlass Durchmesser: 21 mm
- Spindelkonus: MK 3
- Stahlhalter Aufnahmehöhe max.: 14 mm
- Steigung Metrisch: 0,4 - 3,5 mm/U
- Anzahl der Steigungen Metrisch: 14
- Steigung Zoll: 44 - 10 Gg/1"
- Anzahl der Steigungen Zoll: 12
- X-Achse: 75 mm
- Z-Achse: 120 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
