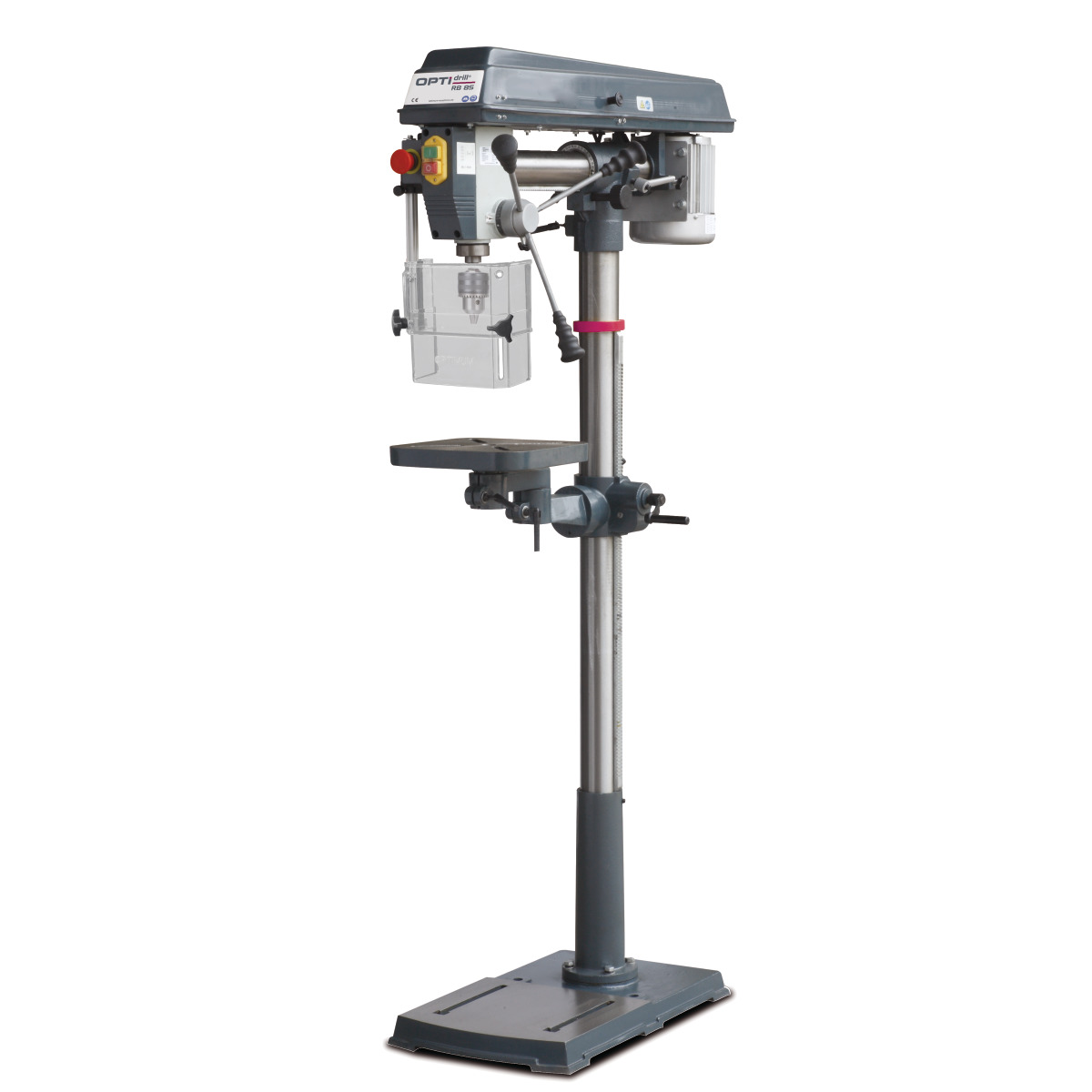

Optimum Radialbohrmaschine OPTIdrill RB 8S
Beschreibung:
Leichte Radialbohrmaschinen mit großer Ausladung für Holz, Kunststoff, Aluminium
-Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
-Garantierte Rundlaufgenauigkeit der Bohrspindel besser als 0,03 mm in der Bohrpinole gemessen
-Höhenverstellbar Bohrfutterschutz mit Mikroschalter für größtmöglichen Schutz des Anwenders
-Bohrspindel mit Präzisionskugellagern
-Keilriemenabdeckung mit Sicherheitsschalter
-Präzise gearbeiteter Bohrtisch mit Befestigungslöcher für vergrößerte Bohrtischauflage
-Stahlsäule für hohe Laufruhe und Stabilität
-Massiv und groß dimensionierte Bodenplatte mit Nuten für T-Nutensteine, rückseitig stark verrippt
-Bedienungsfreundlicher Sicherheitsschalter mit Schutzart IP 54
-Separater Not-Halt-Schlagschalter
-Bohrtiefenanschlag
-OPTIMUM Zahnkranzbohrfutter im Standardlieferumfang
-Optimales Preis-Leistungsverhältnis
-Wertbeständig

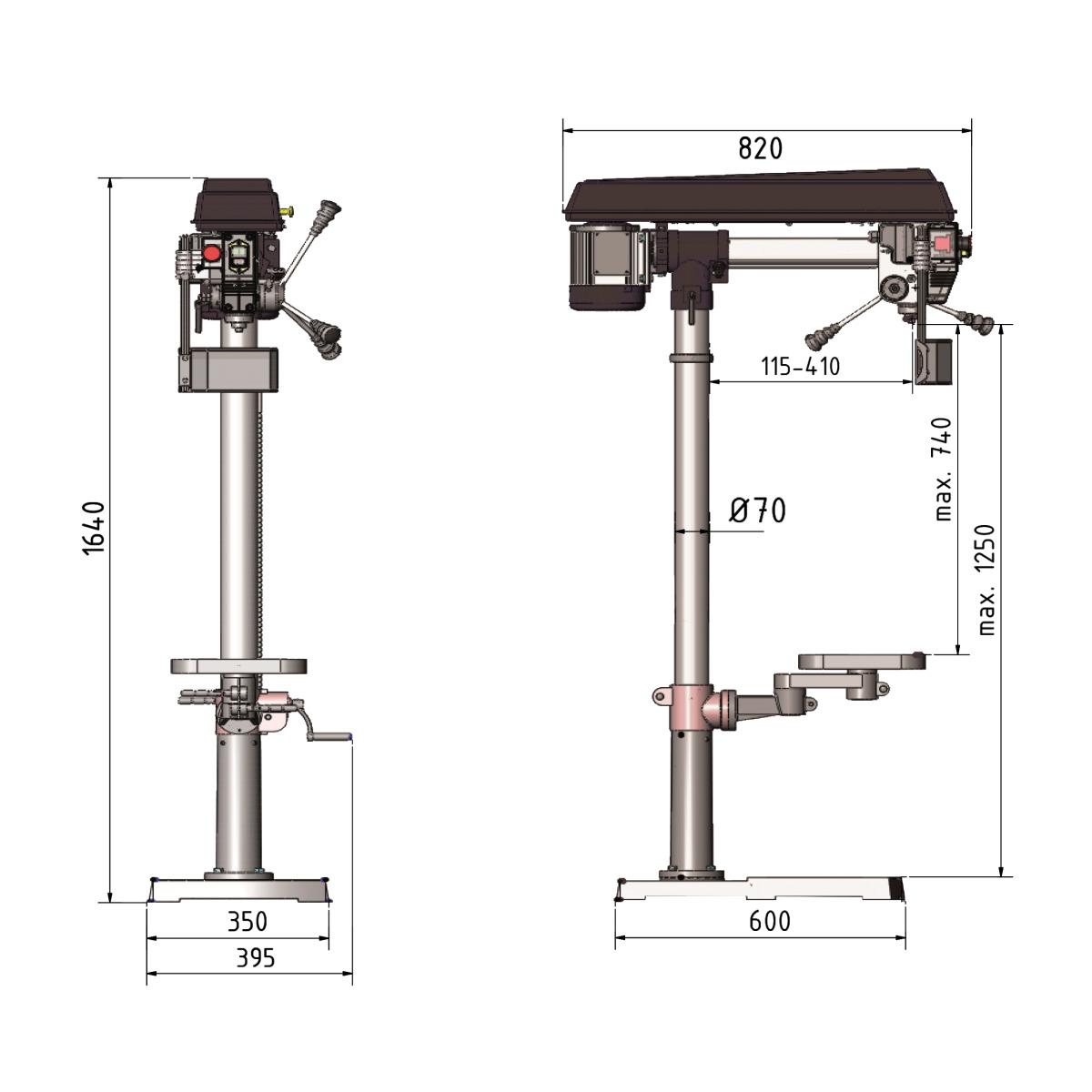

Technische Daten:
- Säulendurchmesser: 70 mm
- Länge ca.: 820 mm
- Breite/Tiefe ca.: 395 mm
- Höhe ca.: 1640 mm
- Gewicht ca.: 60 kg
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
- Arbeitsfläche Länge: 262 mm
- Arbeitsfläche Breite: 262 mm
- T-Nuten Größe: 14 mm

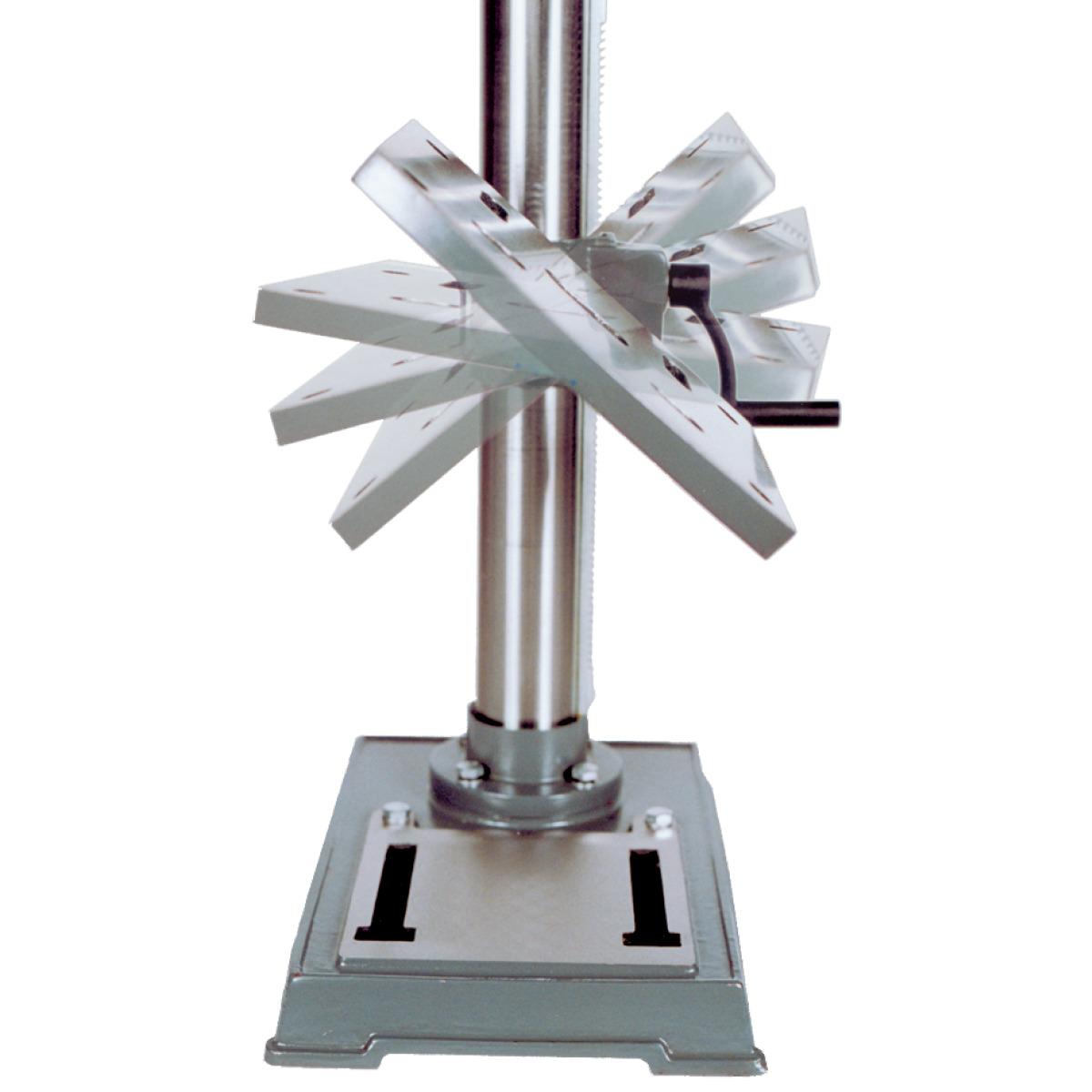

- Neigung: ± 45 °
- Abstand Spindel - Bohrtisch max.: 740 mm
- Drehzahlbereich: 390 - 3000 min¯¹
- Anzahl der Drehzahlbereiche: 5 Stufen
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1250 mm
- Arbeitsfläche Länge: 600 mm
- Arbeitsfläche Breite: 350 mm
- T-Nuten Größe: 14 mm
- Antriebsleistung Spindelmotor: 0,75 kW
- Anzahl der Leistungsstufen Spindelmotor: 1 Stufen
- Pinolenhub: 80 mm
- Spindelaufnahme: MK 2

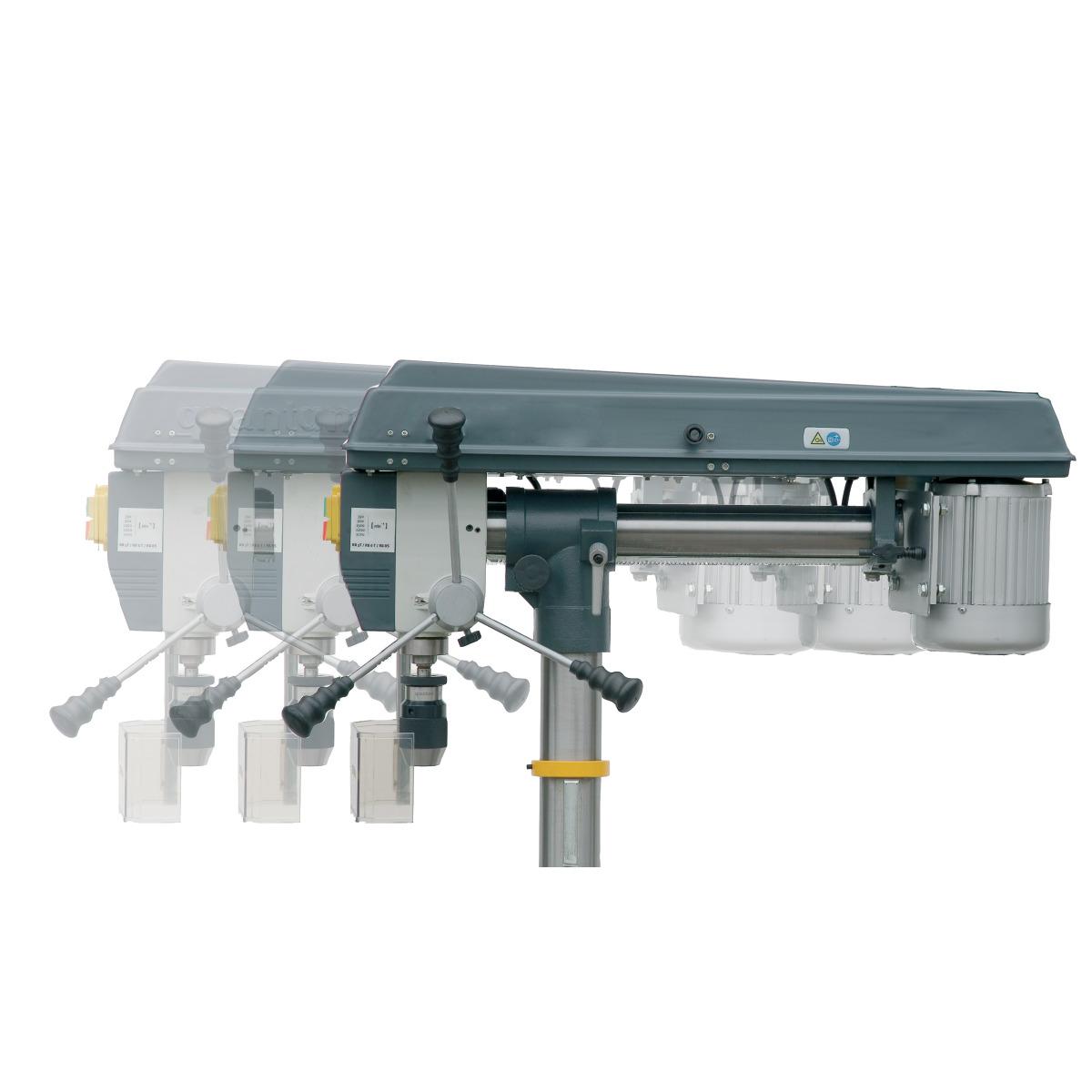

- Ausladung: 115 – 430 mm
Leichte Radialbohrmaschinen mit großer Ausladung für Holz, Kunststoff, Aluminium
-Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
-Garantierte Rundlaufgenauigkeit der Bohrspindel besser als 0,03 mm in der Bohrpinole gemessen
-Höhenverstellbar Bohrfutterschutz mit Mikroschalter für größtmöglichen Schutz des Anwenders
-Bohrspindel mit Präzisionskugellagern
-Keilriemenabdeckung mit Sicherheitsschalter
-Präzise gearbeiteter Bohrtisch mit Befestigungslöcher für vergrößerte Bohrtischauflage
-Stahlsäule für hohe Laufruhe und Stabilität
-Massiv und groß dimensionierte Bodenplatte mit Nuten für T-Nutensteine, rückseitig stark verrippt
-Bedienungsfreundlicher Sicherheitsschalter mit Schutzart IP 54
-Separater Not-Halt-Schlagschalter
-Bohrtiefenanschlag
-OPTIMUM Zahnkranzbohrfutter im Standardlieferumfang
-Optimales Preis-Leistungsverhältnis
-Wertbeständig
Technische Daten:
- Säulendurchmesser: 70 mm
- Länge ca.: 820 mm
- Breite/Tiefe ca.: 395 mm
- Höhe ca.: 1640 mm
- Gewicht ca.: 60 kg
- Bohrleistung Stahl (S235JR): 16 mm
- Dauerbohrleistung Stahl (S235JR): 12 mm
- Arbeitsfläche Länge: 262 mm
- Arbeitsfläche Breite: 262 mm
- T-Nuten Größe: 14 mm
- Neigung: ± 45 °
- Abstand Spindel - Bohrtisch max.: 740 mm
- Drehzahlbereich: 390 - 3000 min¯¹
- Anzahl der Drehzahlbereiche: 5 Stufen
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1250 mm
- Arbeitsfläche Länge: 600 mm
- Arbeitsfläche Breite: 350 mm
- T-Nuten Größe: 14 mm
- Antriebsleistung Spindelmotor: 0,75 kW
- Anzahl der Leistungsstufen Spindelmotor: 1 Stufen
- Pinolenhub: 80 mm
- Spindelaufnahme: MK 2
- Ausladung: 115 – 430 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
