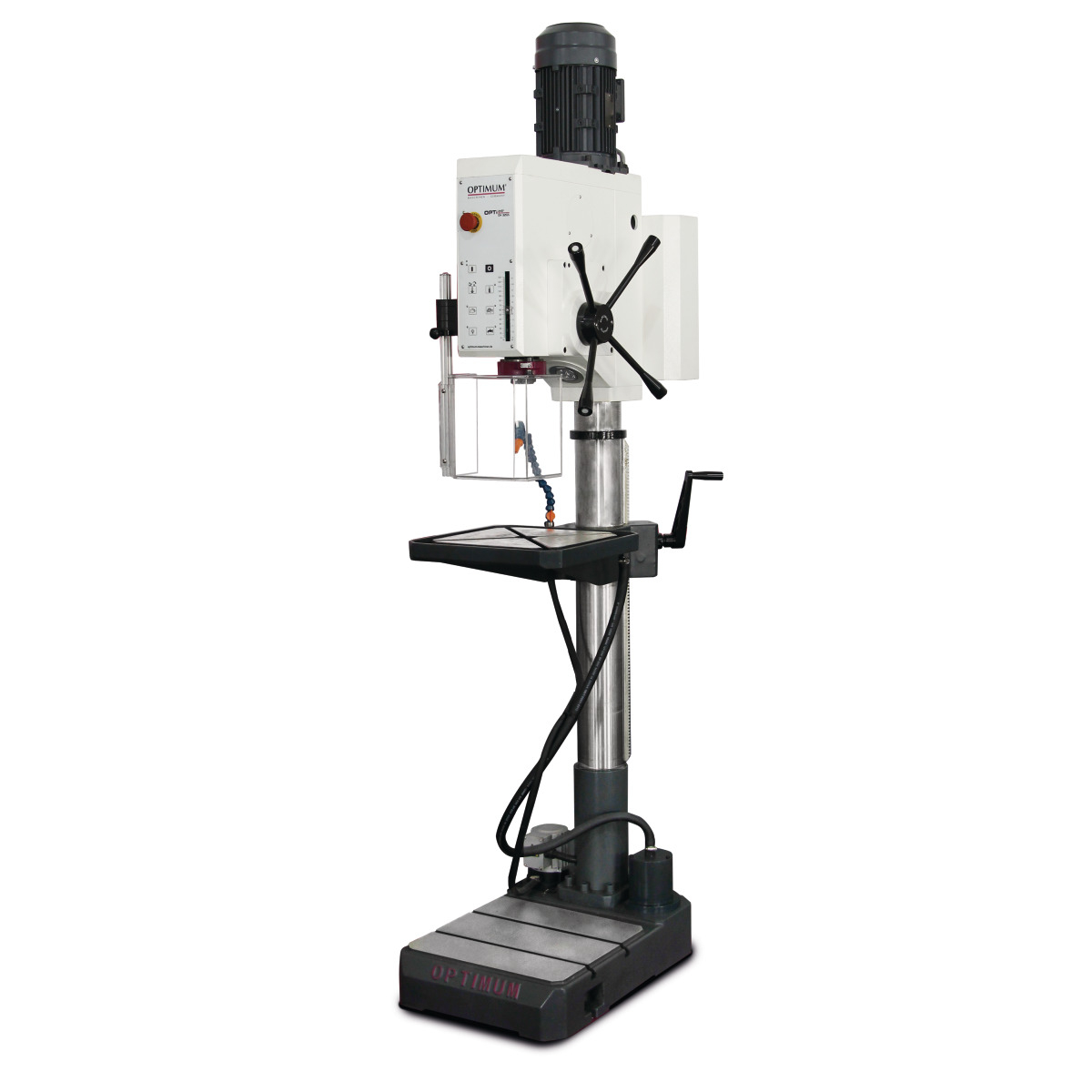

Optimum Säulenbohrmaschine OPTIdrill DH 32GS
Beschreibung:
Mit Getriebe-Zahnrädern aus Polyamid und Gewindeschneideinrichtung. Installation eines optionalen Fußschalters möglich
-Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
-Wartungsarmes Getriebe mit Fettschmierung
-Getriebe mit PA6 Zahnrädern
-Großer Drehzahlbereich
-Schwere, massive Gussausführung
-Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
-Bohrtiefenanschlag einstellbar mit Millimeterskala
-Rechts-/Linkslauf
-Maschinenleuchte im Bohrkopf integriert

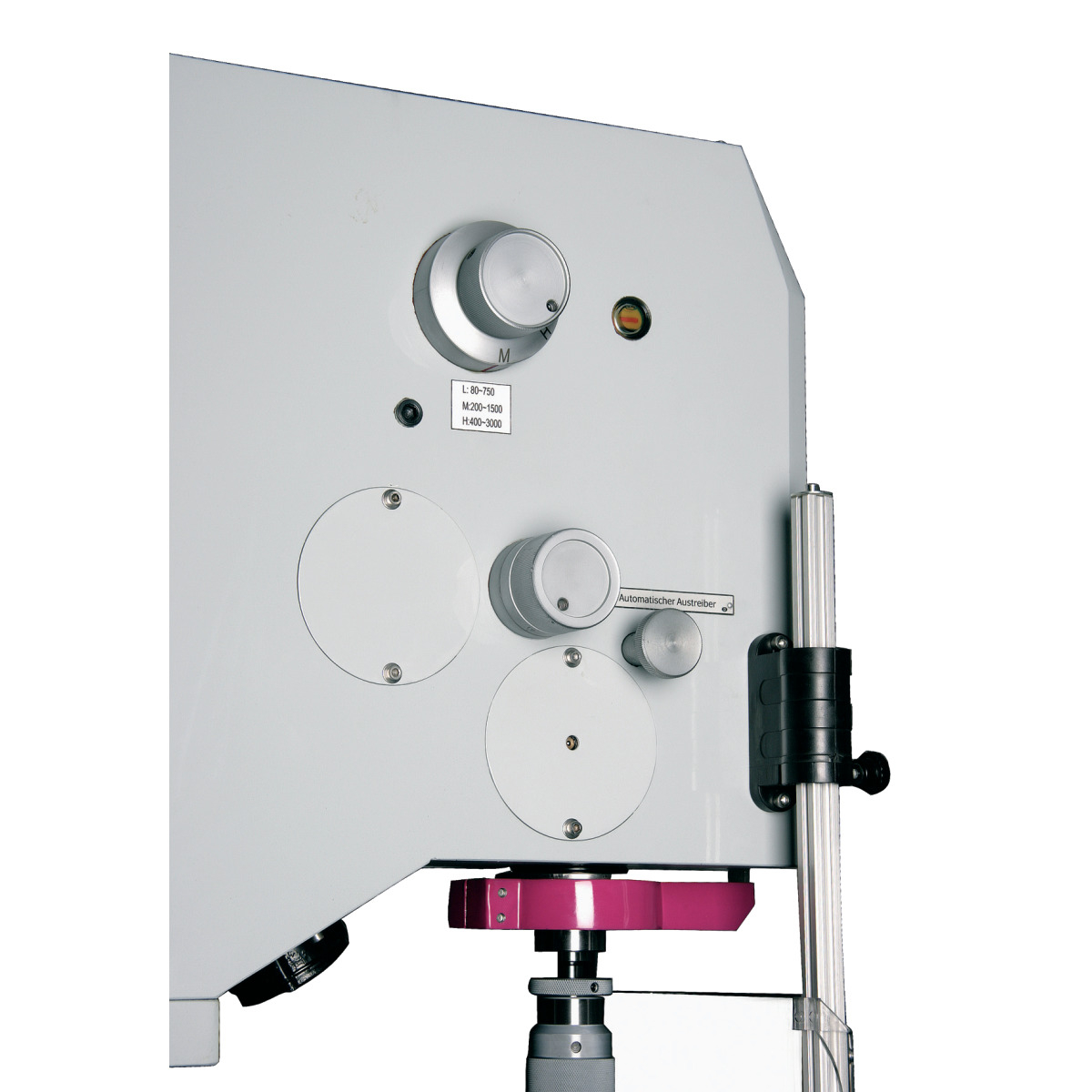

-Integrierter Austreiber für einen leichten Werkzeugwechsel
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufende T-Nuten mit umlaufende Kühlwasserrinne
-Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
-Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt OPTIdrill DH 32GS- Gewindeschneidfunktion
-Automatischer Pinolenvorschub
-Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie
-Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich
Technische Daten:
- Säulendurchmesser: 115 mm
- Länge ca.: 725 mm
- Breite/Tiefe ca.: 450 mm
- Höhe ca.: 2200 mm
- Gewicht ca.: 312 kg
- Bohrleistung Stahl (S235JR): 30 mm
- Dauerbohrleistung Stahl (S235JR): 26 mm
- Gewindeschneiden Stahl (S235JR): M 16 x 2 mm
- Arbeitsfläche Länge: 400 mm
- Arbeitsfläche Breite: 420 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Drehung: 360 °
- Abstand Spindel - Bohrtisch max.: 820 mm
- Drehzahlbereich: 75 - 2000 min¯¹
- Anzahl der Drehzahlbereiche: 8 Stufen
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1270 mm
- Arbeitsfläche Länge: 420 mm
- Arbeitsfläche Breite: 644 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 150 mm
- Antriebsleistung Spindelmotor: 1,5 / 2,2 kW
- Kühlmittelpumpe Leistung Antriebsmotor: 40 W
- Pinolenhub: 125 mm
- Spindelaufnahme: MK 4
- Ausladung: 285 mm
- Geschwindigkeit Pinolenvorschub: 0,05 / 0,1 mm/U
Mit Getriebe-Zahnrädern aus Polyamid und Gewindeschneideinrichtung. Installation eines optionalen Fußschalters möglich
-Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
-Wartungsarmes Getriebe mit Fettschmierung
-Getriebe mit PA6 Zahnrädern
-Großer Drehzahlbereich
-Schwere, massive Gussausführung
-Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
-Bohrtiefenanschlag einstellbar mit Millimeterskala
-Rechts-/Linkslauf
-Maschinenleuchte im Bohrkopf integriert
-Integrierter Austreiber für einen leichten Werkzeugwechsel
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufende T-Nuten mit umlaufende Kühlwasserrinne
-Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
-Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt OPTIdrill DH 32GS- Gewindeschneidfunktion
-Automatischer Pinolenvorschub
-Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie
-Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich
Technische Daten:
- Säulendurchmesser: 115 mm
- Länge ca.: 725 mm
- Breite/Tiefe ca.: 450 mm
- Höhe ca.: 2200 mm
- Gewicht ca.: 312 kg
- Bohrleistung Stahl (S235JR): 30 mm
- Dauerbohrleistung Stahl (S235JR): 26 mm
- Gewindeschneiden Stahl (S235JR): M 16 x 2 mm
- Arbeitsfläche Länge: 400 mm
- Arbeitsfläche Breite: 420 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Drehung: 360 °
- Abstand Spindel - Bohrtisch max.: 820 mm
- Drehzahlbereich: 75 - 2000 min¯¹
- Anzahl der Drehzahlbereiche: 8 Stufen
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1270 mm
- Arbeitsfläche Länge: 420 mm
- Arbeitsfläche Breite: 644 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 150 mm
- Antriebsleistung Spindelmotor: 1,5 / 2,2 kW
- Kühlmittelpumpe Leistung Antriebsmotor: 40 W
- Pinolenhub: 125 mm
- Spindelaufnahme: MK 4
- Ausladung: 285 mm
- Geschwindigkeit Pinolenvorschub: 0,05 / 0,1 mm/U
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
