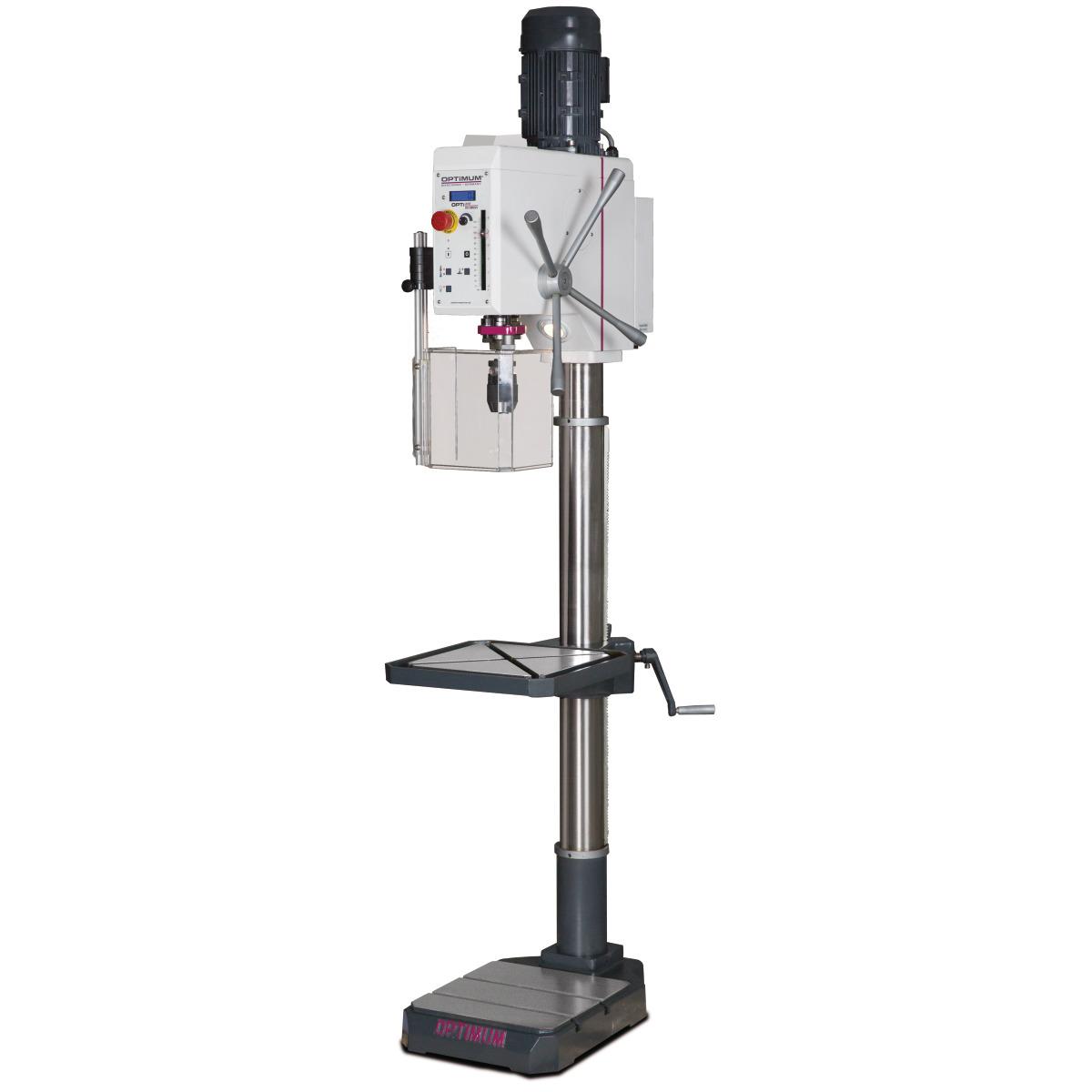

Optimum Säulenbohrmaschine OPTIdrill DH 28GSV
Beschreibung:
Mit Getriebe-Zahnräder aus Polyamid

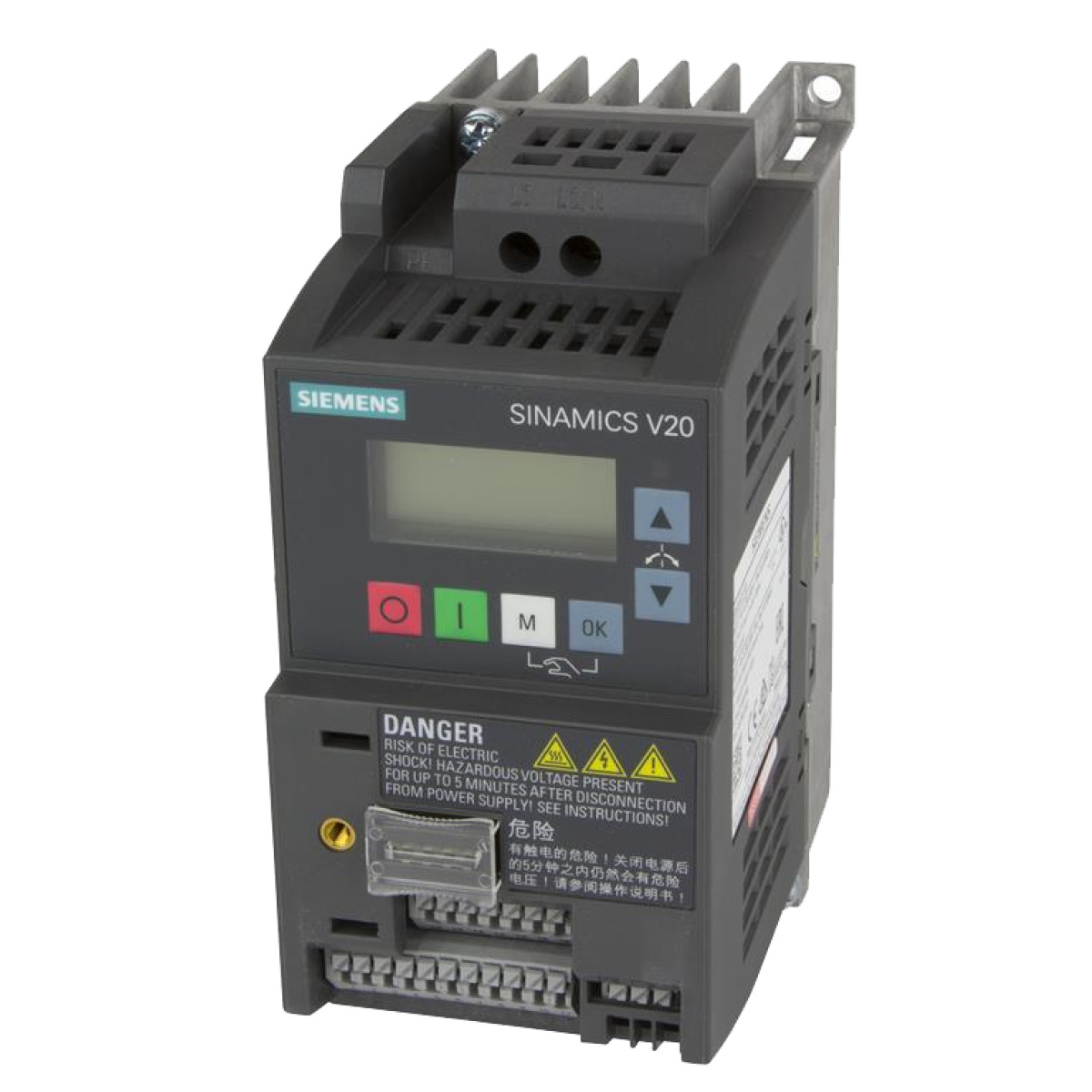

-Frequenzumrichter

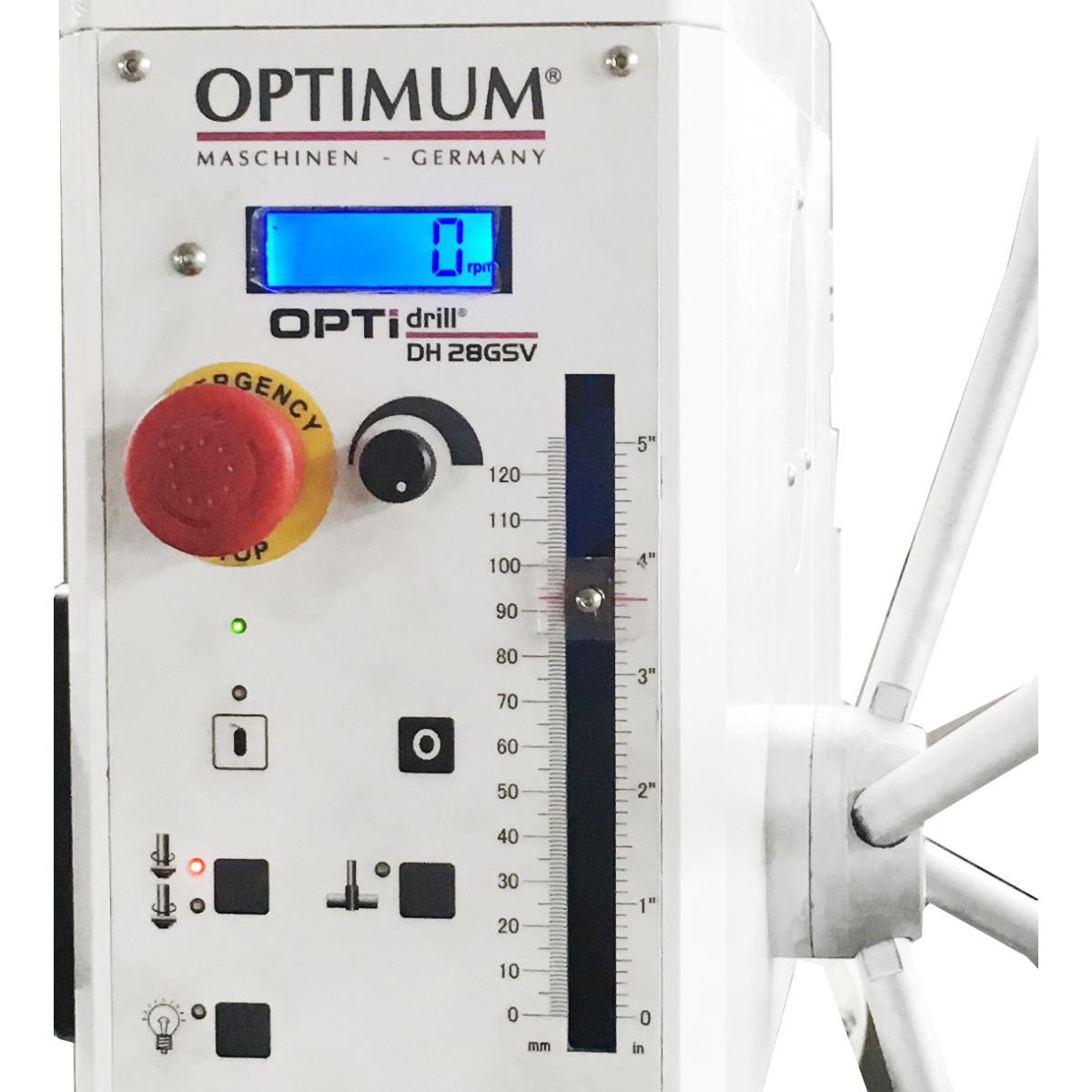

-Bedienerfreundliche Folientastatur
-Digitale Drehzahlanzeige
-Gewindeschneidfunktion
-Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
-Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
-Wartungsarmes Getriebe mit Fettschmierung
-Getriebe mit PA6 Zahnrädern
-Großer Drehzahlbereich
-Bedienerfreundliche Folientastatur
-Schwere, massive Gussausführung
-Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
-Bohrtiefenanschlag einstellbar mit Millimeterskala
-Rechts-/Linkslauf
-Gewindeschneidfunktion
-Maschinenleuchte im Bohrkopf Integriert
-Integrierter Austreiber für einen leichten Werkzeugwechsel
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufende T-Nuten mit umlaufende Kühlwasserrinne
-Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
-Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
-Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich

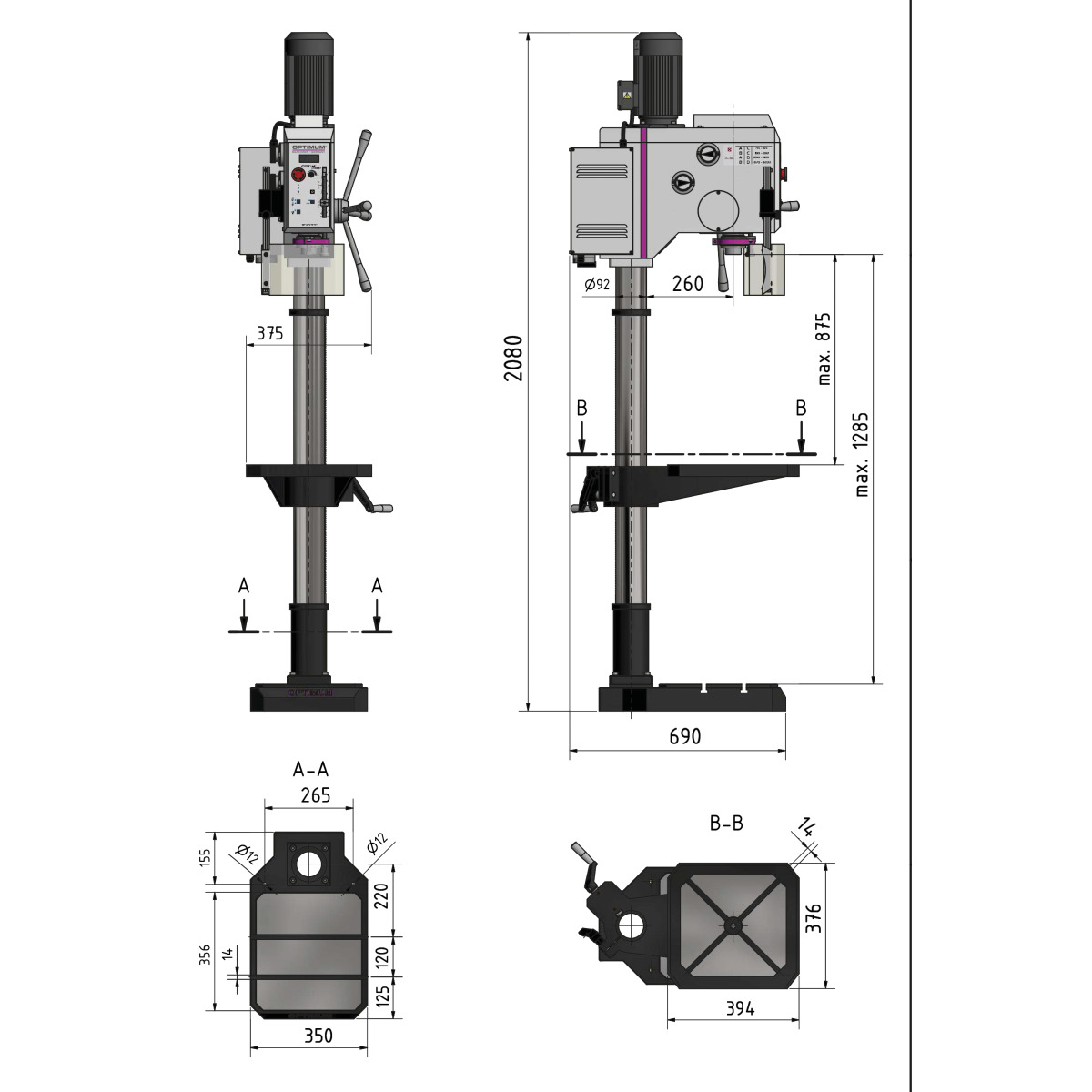

Technische Daten:
- Säulendurchmesser: 92 mm
- Länge ca.: 670 mm
- Breite/Tiefe ca.: 550 mm
- Höhe ca.: 2080 mm
- Gewicht ca.: 175 kg
- Bohrleistung Stahl (S235JR): 26 mm
- Dauerbohrleistung Stahl (S235JR): 23 mm
- Gewindeschneiden Stahl (S235JR): M 16 x 2 mm
- Arbeitsfläche Länge: 376 mm
- Arbeitsfläche Breite: 394 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Abstand Spindel - Bohrtisch max.: 875 mm
- Drehzahlbereich: 45 - 3200 min¯¹
- Anzahl der Drehzahlbereiche: 4 Stufen
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1285 mm
- Arbeitsfläche Länge: 350 mm
- Arbeitsfläche Breite: 356 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 120 mm
- Antriebsleistung Spindelmotor: 1,5 kW
- Norm: DIN EN 55011
- EMV-Klasse: C2
- Pinolenhub: 127 mm
- Spindelaufnahme: MK 3
- Ausladung: 260 mm
Mit Getriebe-Zahnräder aus Polyamid
-Frequenzumrichter
-Bedienerfreundliche Folientastatur
-Digitale Drehzahlanzeige
-Gewindeschneidfunktion
-Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
-Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
-Wartungsarmes Getriebe mit Fettschmierung
-Getriebe mit PA6 Zahnrädern
-Großer Drehzahlbereich
-Bedienerfreundliche Folientastatur
-Schwere, massive Gussausführung
-Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
-Bohrtiefenanschlag einstellbar mit Millimeterskala
-Rechts-/Linkslauf
-Gewindeschneidfunktion
-Maschinenleuchte im Bohrkopf Integriert
-Integrierter Austreiber für einen leichten Werkzeugwechsel
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufende T-Nuten mit umlaufende Kühlwasserrinne
-Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
-Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
-Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich
Technische Daten:
- Säulendurchmesser: 92 mm
- Länge ca.: 670 mm
- Breite/Tiefe ca.: 550 mm
- Höhe ca.: 2080 mm
- Gewicht ca.: 175 kg
- Bohrleistung Stahl (S235JR): 26 mm
- Dauerbohrleistung Stahl (S235JR): 23 mm
- Gewindeschneiden Stahl (S235JR): M 16 x 2 mm
- Arbeitsfläche Länge: 376 mm
- Arbeitsfläche Breite: 394 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Abstand Spindel - Bohrtisch max.: 875 mm
- Drehzahlbereich: 45 - 3200 min¯¹
- Anzahl der Drehzahlbereiche: 4 Stufen
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1285 mm
- Arbeitsfläche Länge: 350 mm
- Arbeitsfläche Breite: 356 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 120 mm
- Antriebsleistung Spindelmotor: 1,5 kW
- Norm: DIN EN 55011
- EMV-Klasse: C2
- Pinolenhub: 127 mm
- Spindelaufnahme: MK 3
- Ausladung: 260 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
