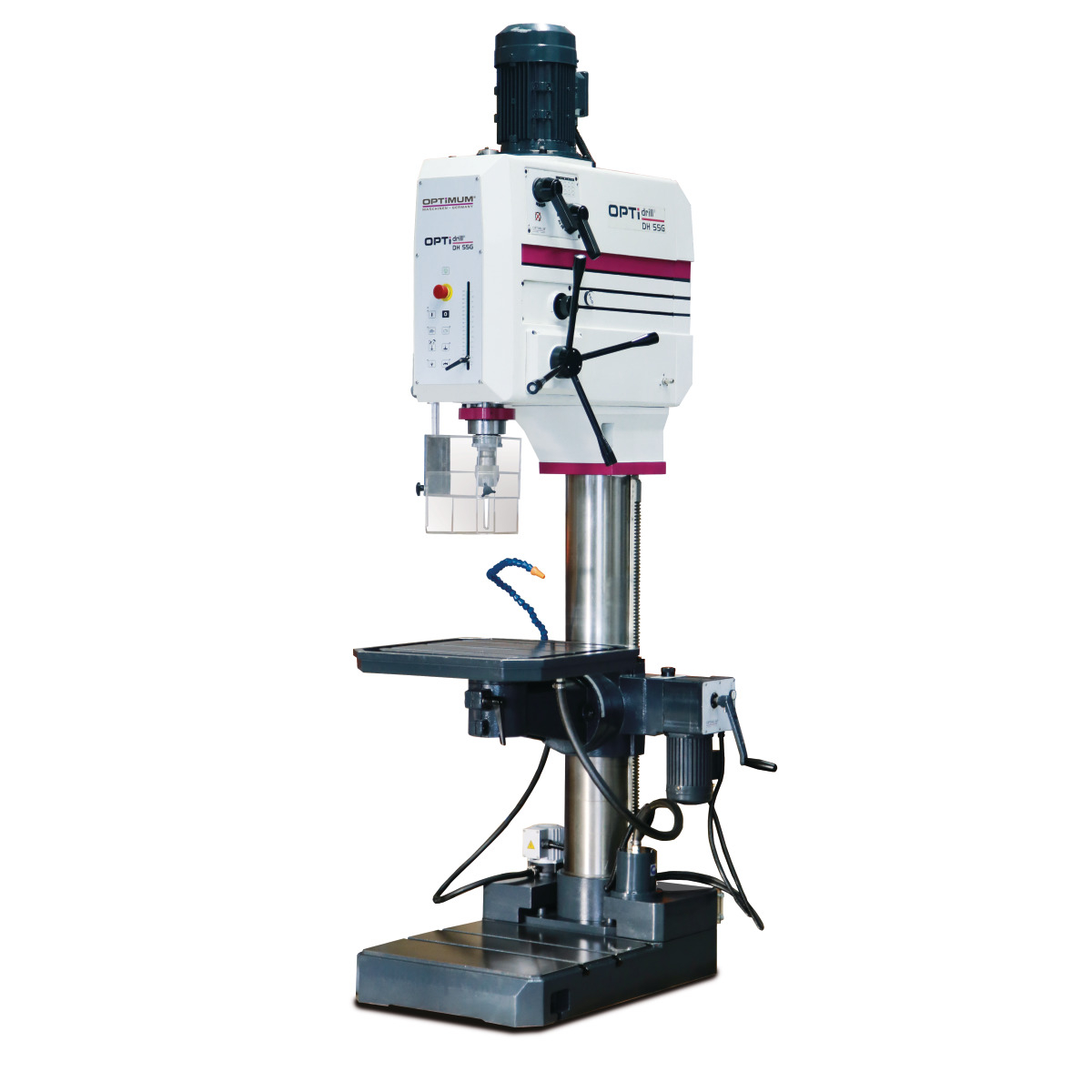

Optimum Getriebebohrmaschine OPTIdrill DH 55G
Beschreibung:
Schwere Ausführung mit Gewindeschneideinrichtung für den industriellen Einsatz
-Schwere, massive Gussausführung
-Schmutz- und wasserresistente, leicht zu reinigende Folientastatur
-Elektronik 24V DC
-Elektrischer Pinolenvorschub
-Bohrtiefenanschlag
-Automatische Zahnradschmierung über Ölpumpe
-Gewindeschneideinrichtung
-Maschinenleuchte im Bohrkopf integriert
-Groß dimensionierte, höhenverstellbare Schutzscheibe mitSicherheitsschalter für größtmöglichen Schutz des Anwenders
-Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mitparallel verlaufende T-Nuten und umlaufende Kühlwasserrinne, rückseitig stark verrippt, ± 90° seitlich kippbar

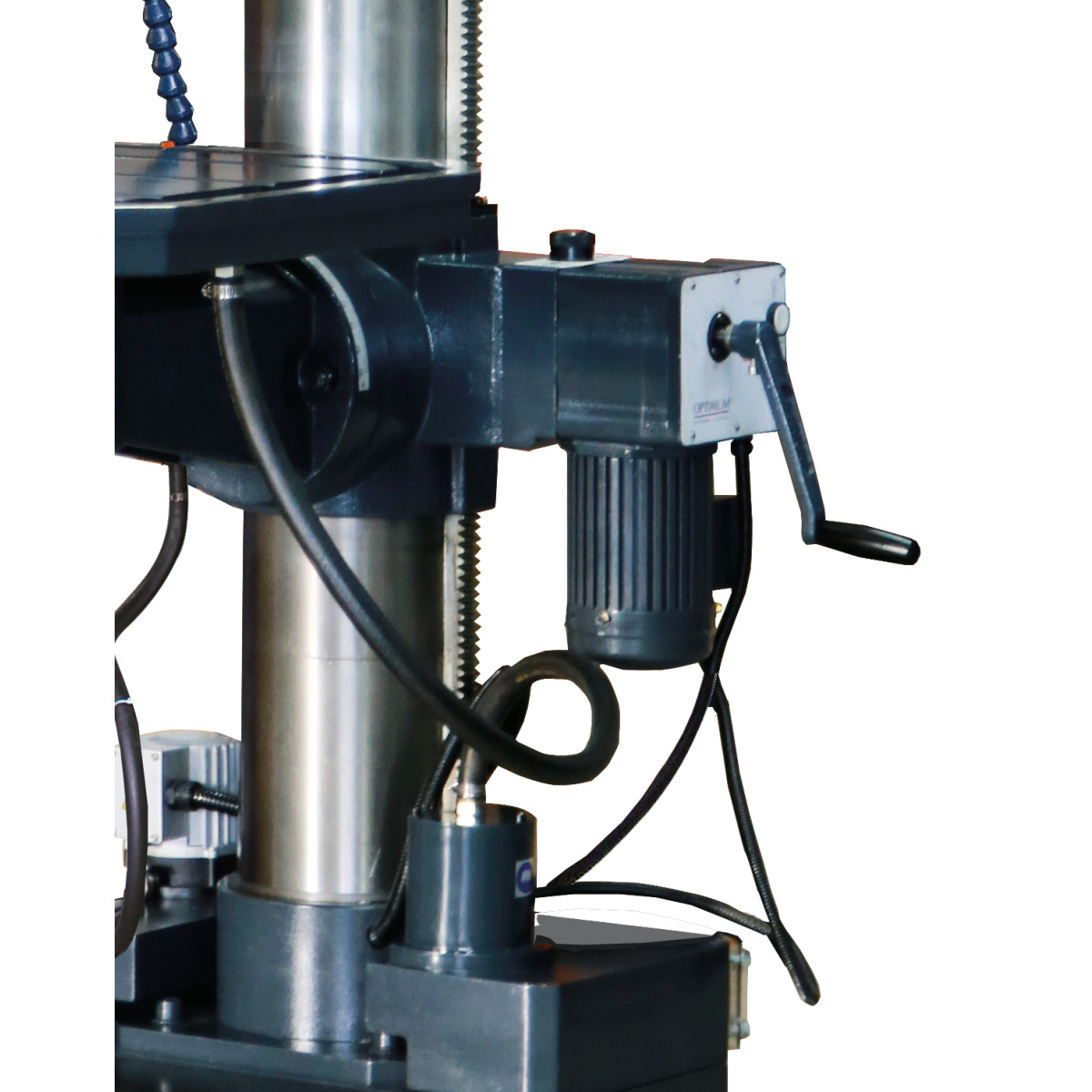

-Motorische Bohrtischhöhenverstellung
-Kühlmitteleinrichtung und externer Kühlmitteltank kann zur leichten und vollständigen Entleerung entnommen werden
-Spänefilter nach Maschinenrichtlinie
-Extrem stabile, dickwandige Gusssäule für hohe Kraftaufnahme

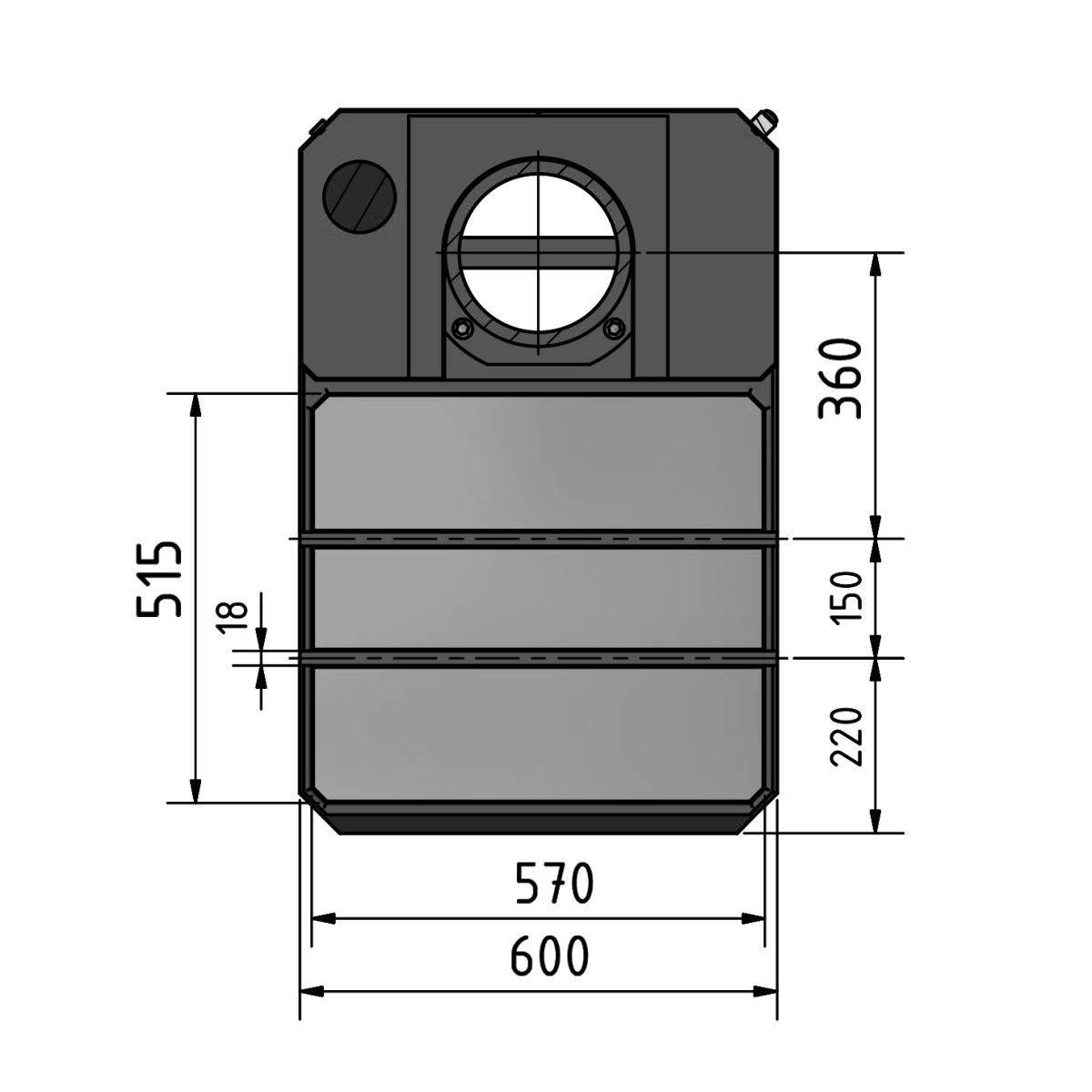

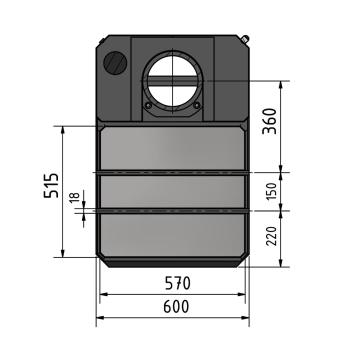

-Massive Grundplatte mit parallel verlaufende T-Nuten, präzise oberflächenbearbeitet

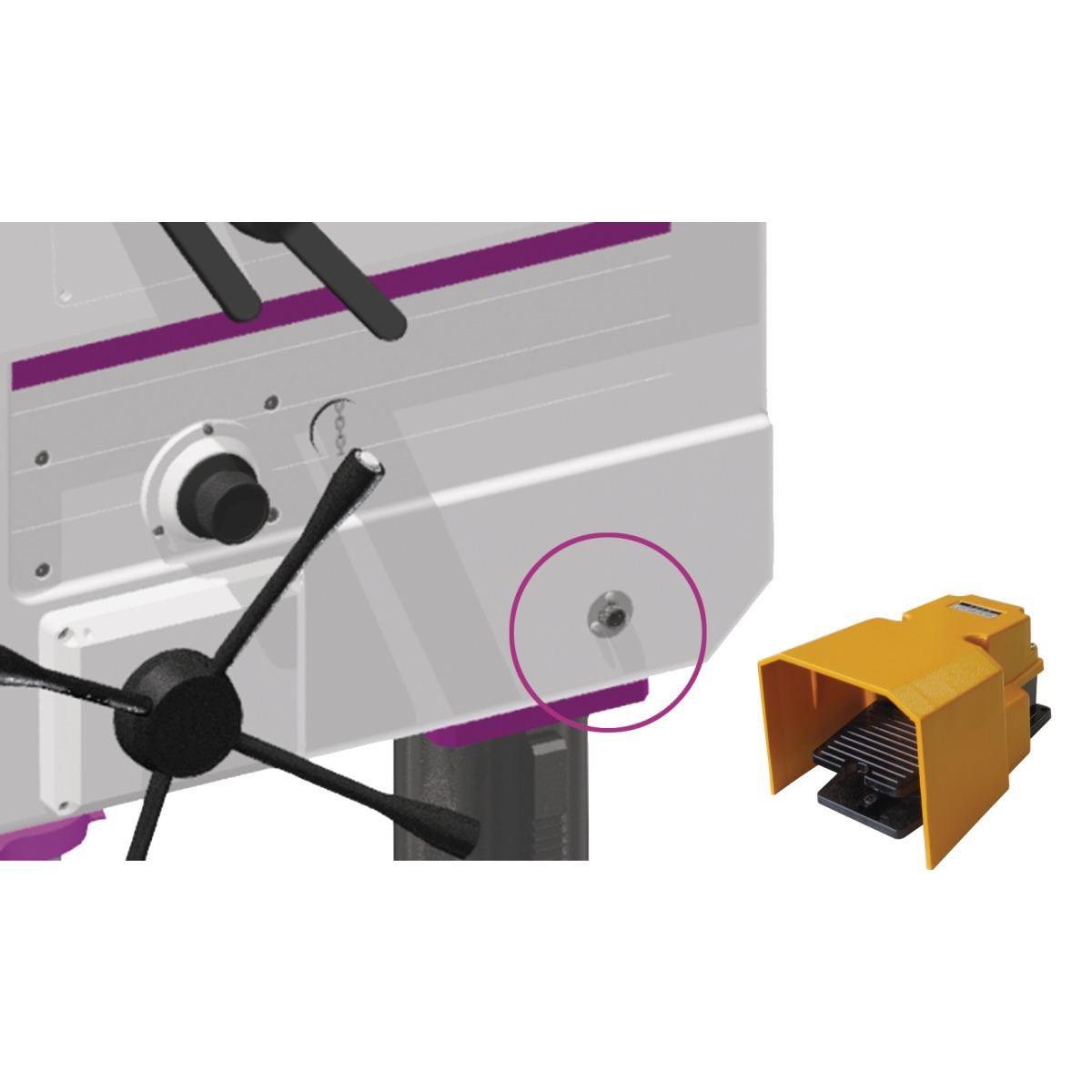

-Optionaler Fußschalter zum Umschalten zwischen Rechts- und Linkslauf sowie zum Gewindeschneiden

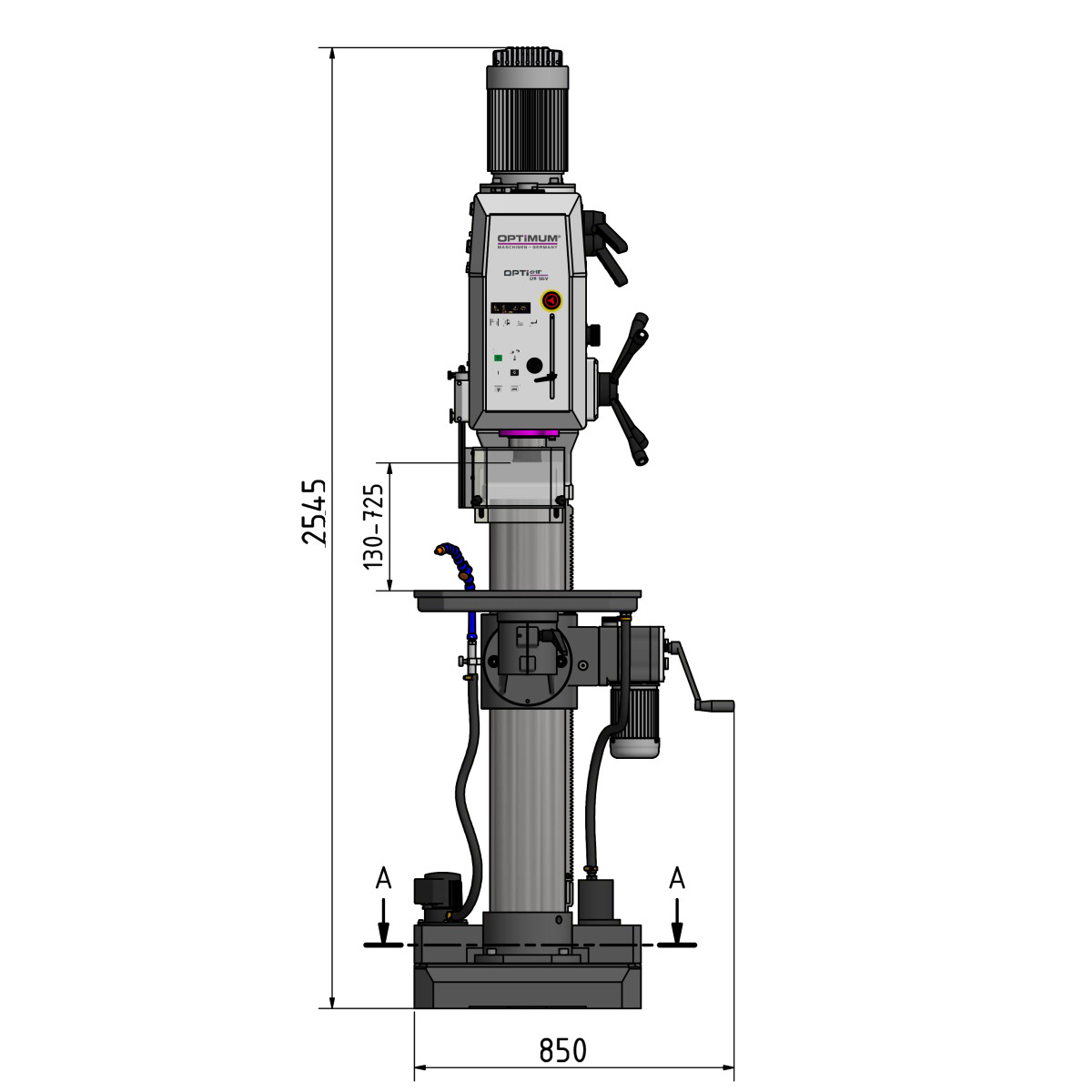

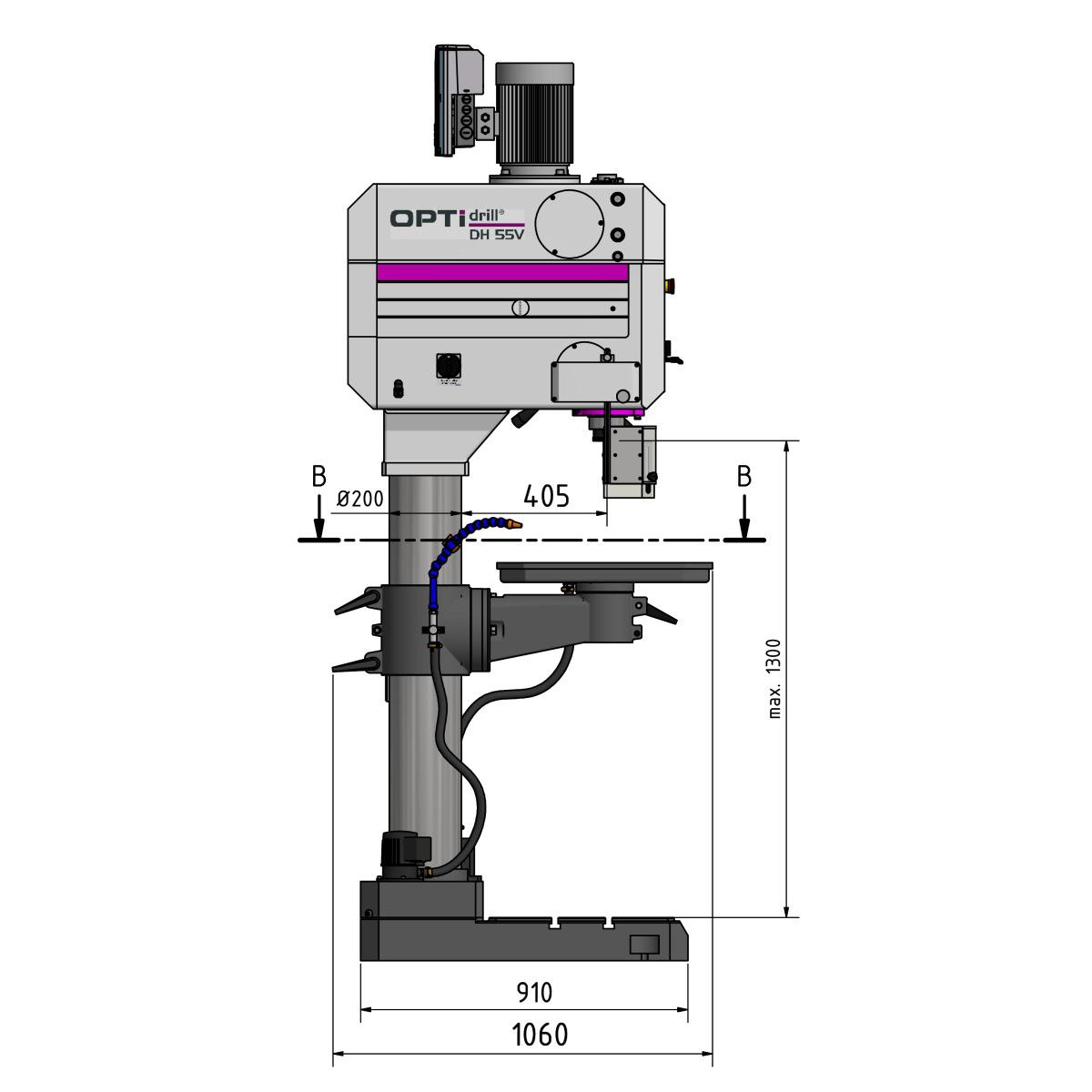

Technische Daten:
- Länge ca.: 860 mm
- Breite/Tiefe ca.: 1050 mm
- Höhe ca.: 2530 mm
- Gewicht ca.: 850 kg
- Hauptmotor: 2,2 / 2,8 kW
- Bohrleistung Stahl (S235JR): 55 mm
- Dauerbohrleistung Stahl (S235JR): 50 mm
- Gewindeschneiden Stahl (S235JR): M 42

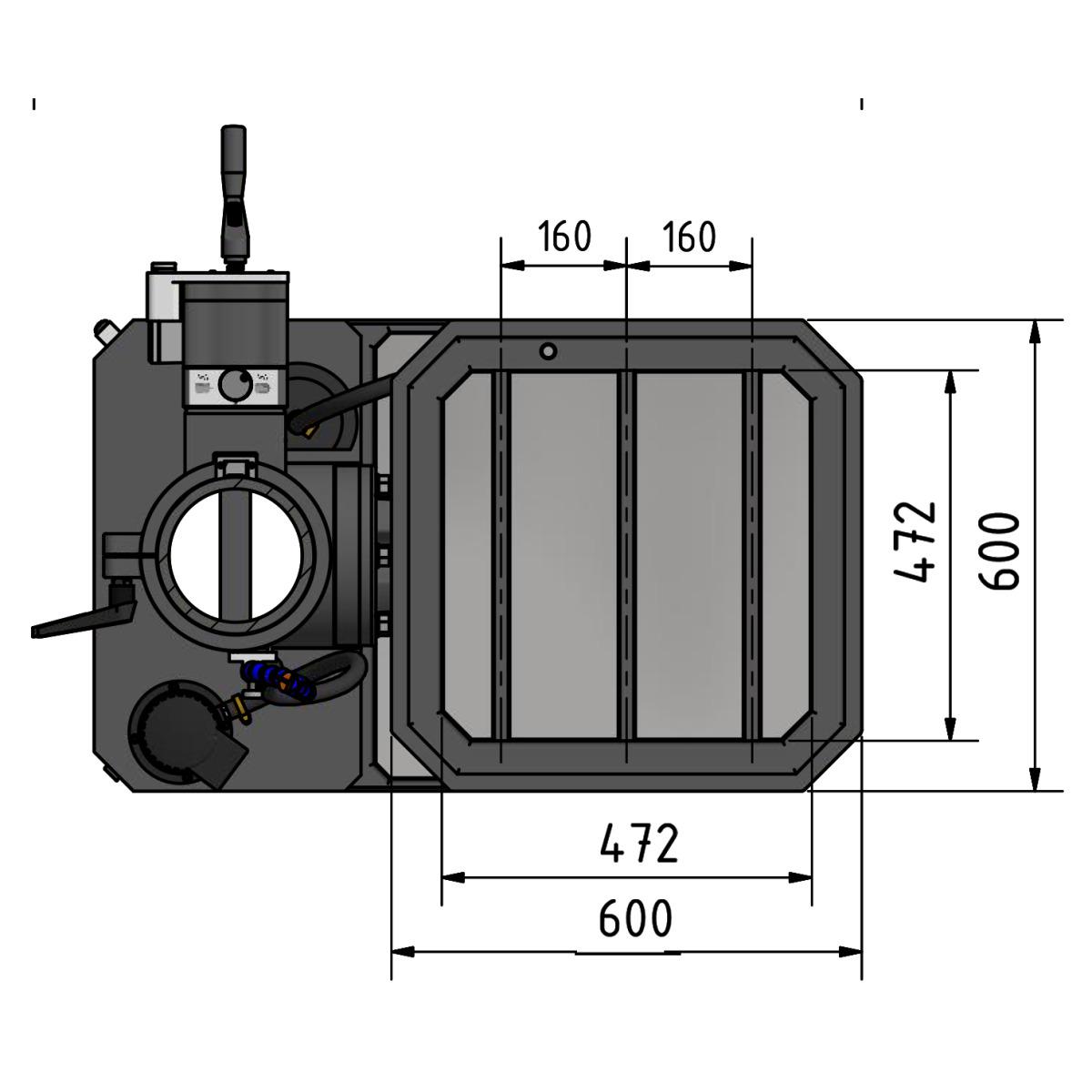

- Arbeitsfläche Länge: 600 mm
- Arbeitsfläche Breite: 600 mm
- T-Nuten Größe: 18 mm
- Abstand Spindel - Bohrtisch max.: 750 mm
- Abstand Bohrfutter - Bohrtisch min.: 130 mm
- Drehzahlbereich: 45 - 2000 min¯¹
- Anzahl der Drehzahlbereiche: 16 Stufen
- Pinolenhub: 200 mm
- Spindelaufnahme: MK 4
- Ausladung: 405 mm
- Geschwindigkeit Pinolenvorschub: 0,1 – 0,2 mm/U
- Geschwindigkeitsstufen Pinolenvorschub: 3 Stufen
Schwere Ausführung mit Gewindeschneideinrichtung für den industriellen Einsatz
-Schwere, massive Gussausführung
-Schmutz- und wasserresistente, leicht zu reinigende Folientastatur
-Elektronik 24V DC
-Elektrischer Pinolenvorschub
-Bohrtiefenanschlag
-Automatische Zahnradschmierung über Ölpumpe
-Gewindeschneideinrichtung
-Maschinenleuchte im Bohrkopf integriert
-Groß dimensionierte, höhenverstellbare Schutzscheibe mitSicherheitsschalter für größtmöglichen Schutz des Anwenders
-Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mitparallel verlaufende T-Nuten und umlaufende Kühlwasserrinne, rückseitig stark verrippt, ± 90° seitlich kippbar
-Motorische Bohrtischhöhenverstellung
-Kühlmitteleinrichtung und externer Kühlmitteltank kann zur leichten und vollständigen Entleerung entnommen werden
-Spänefilter nach Maschinenrichtlinie
-Extrem stabile, dickwandige Gusssäule für hohe Kraftaufnahme
-Massive Grundplatte mit parallel verlaufende T-Nuten, präzise oberflächenbearbeitet
-Optionaler Fußschalter zum Umschalten zwischen Rechts- und Linkslauf sowie zum Gewindeschneiden
Technische Daten:
- Länge ca.: 860 mm
- Breite/Tiefe ca.: 1050 mm
- Höhe ca.: 2530 mm
- Gewicht ca.: 850 kg
- Hauptmotor: 2,2 / 2,8 kW
- Bohrleistung Stahl (S235JR): 55 mm
- Dauerbohrleistung Stahl (S235JR): 50 mm
- Gewindeschneiden Stahl (S235JR): M 42
- Arbeitsfläche Länge: 600 mm
- Arbeitsfläche Breite: 600 mm
- T-Nuten Größe: 18 mm
- Abstand Spindel - Bohrtisch max.: 750 mm
- Abstand Bohrfutter - Bohrtisch min.: 130 mm
- Drehzahlbereich: 45 - 2000 min¯¹
- Anzahl der Drehzahlbereiche: 16 Stufen
- Pinolenhub: 200 mm
- Spindelaufnahme: MK 4
- Ausladung: 405 mm
- Geschwindigkeit Pinolenvorschub: 0,1 – 0,2 mm/U
- Geschwindigkeitsstufen Pinolenvorschub: 3 Stufen
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
