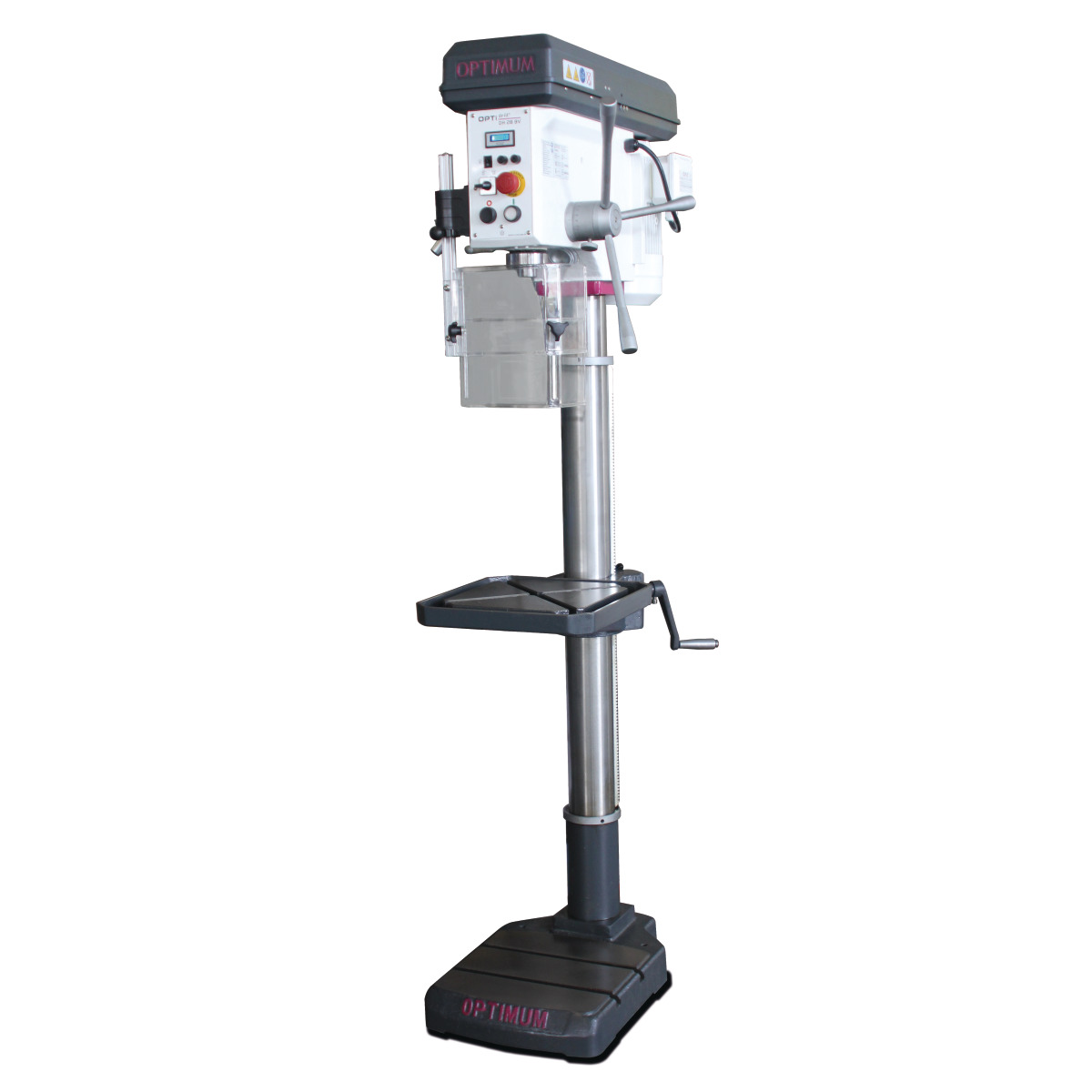

Optimum Säulenbohrmaschine OPTIdrill DH 28BV
Beschreibung:

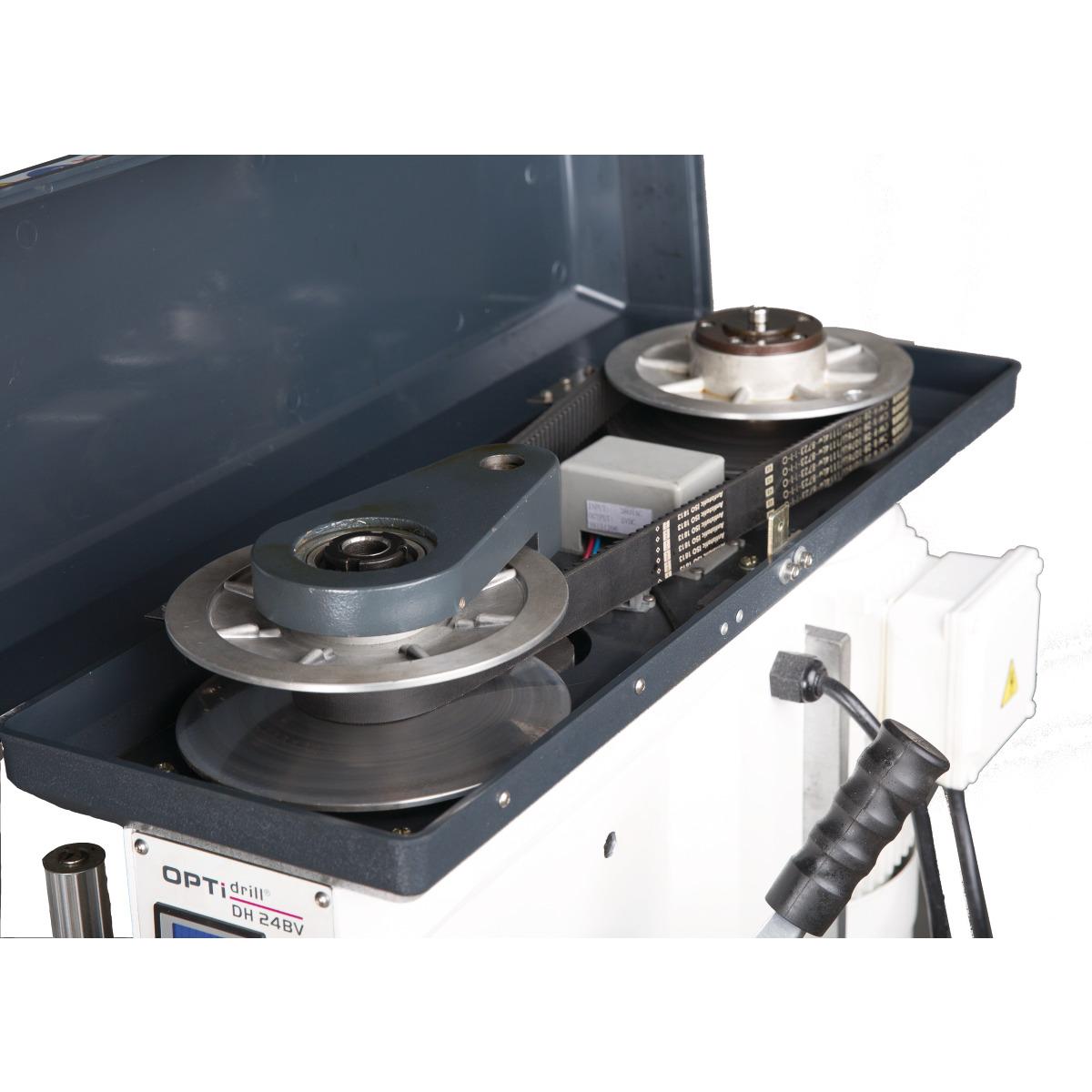

Mit stufenlosem mechanischen Getriebe von Berges

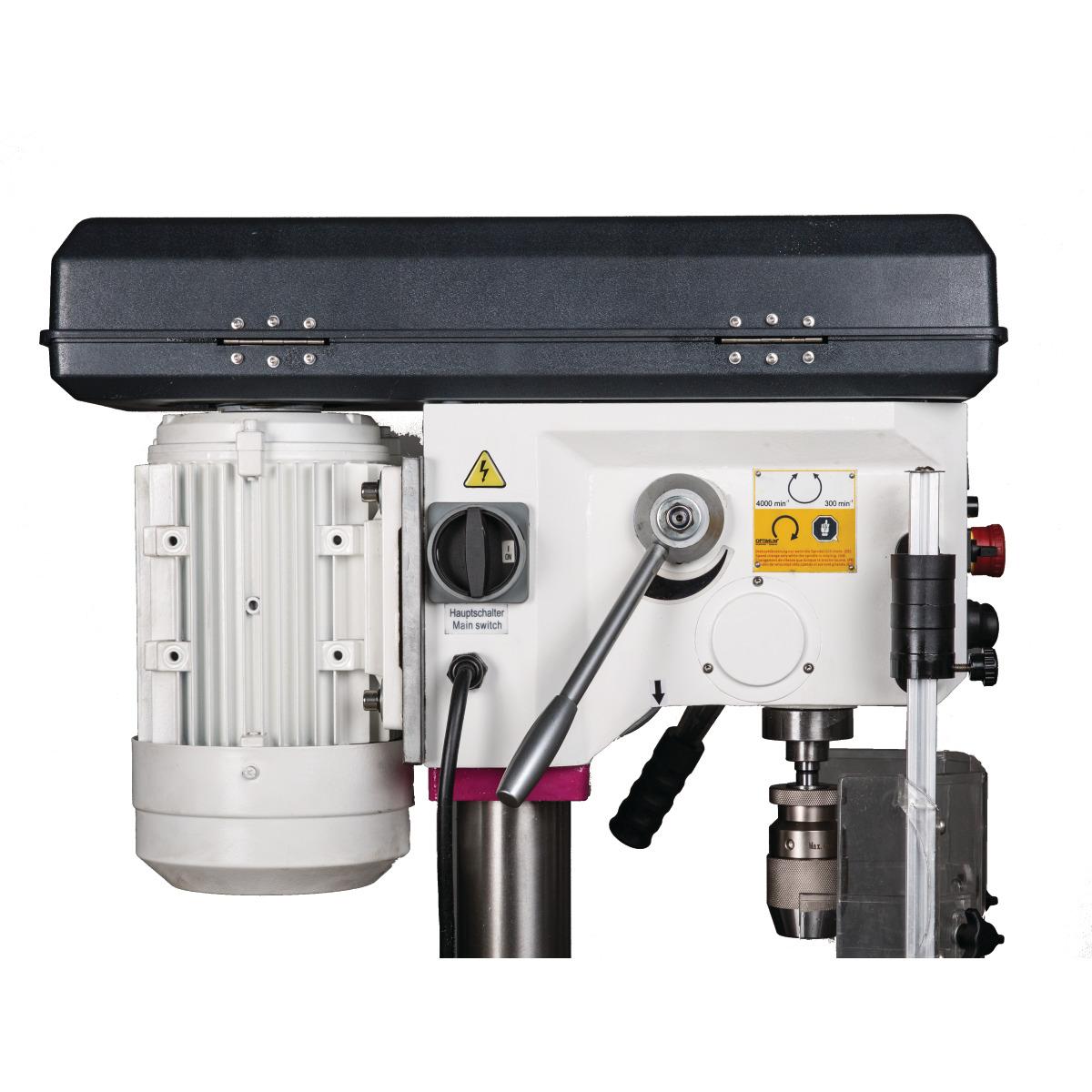

-Laufruhiger und leistungsstarker Elektromotor
-Zwei Geschwindigkeitsstufen
-Rechts-/Linkslauf
-Keilriemenabdeckung mit Sicherheitsschalter
-Digitale Drehzahlanzeige im Gehäuse integriert
-Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
-Höhenverstellbarer Futterschutz mit Mikroschalter für den größtmöglicher Schutz des Anwenders

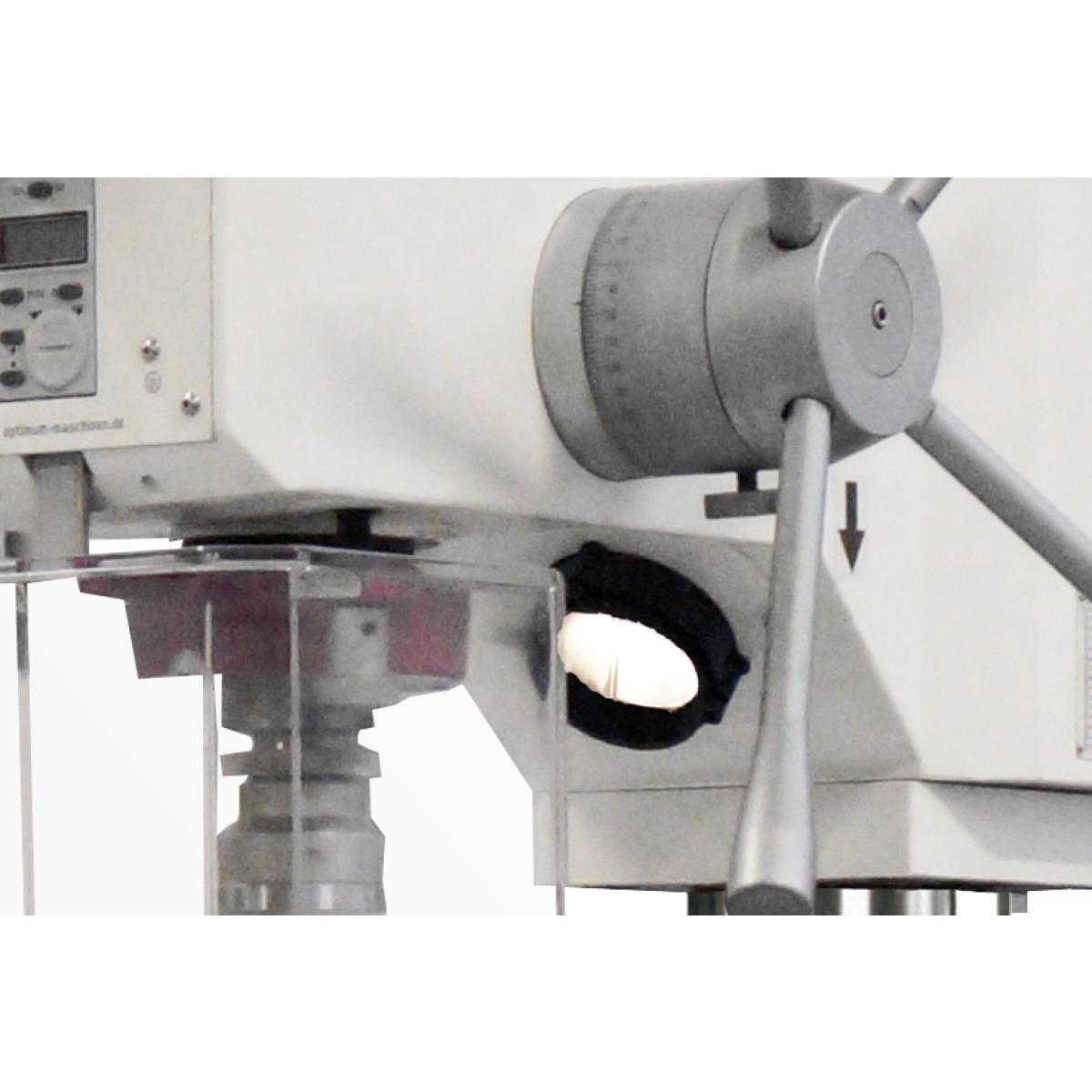

-Im Bohrkopf integrierte Maschinenleuchte
-Bohrspindel mit Präzisionskugellager
-Hochwertiges Schnellspannbohrfutter serienmäßig
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufende T-Nuten, 360° drehbar mit umlaufende Kühlwasserrinne
-Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
-Massive Grundplatte, groß dimensioniert rückseitig stark verrippt
-Grundplatte durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar Ab DH 28BV- Leichter Werkzeugwechsel durch integrierten Austreiber
-Pinolenhebel aus Stahl DH 40BV- Digitaler Tiefenmesser
-Vorgelege-Getriebe ermöglicht ein weit höheres Drehmoment
Technische Daten:
- Säulendurchmesser: 92 mm
- Länge ca.: 755 mm
- Breite/Tiefe ca.: 550 mm
- Höhe ca.: 1745 mm
- Gewicht ca.: 152 kg
- Bohrleistung Stahl (S235JR): 28 mm
- Dauerbohrleistung Stahl (S235JR): 24 mm
- Arbeitsfläche Länge: 340 mm
- Arbeitsfläche Breite: 360 mm
- Art der T-Nuten: diagonal verlaufend
- T-Nuten Größe: 14 mm
- Drehung: 360 °
- Abstand Spindel - Bohrtisch max.: 860 mm
- Drehzahlbereich: 300 - 4000 min¯¹
- Anzahl der Drehzahlbereiche: 2 Stufen
- Steuerung der Drehzahlregelung: manuell
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1285 mm
- Arbeitsfläche Länge: 320 mm
- Arbeitsfläche Breite: 320 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 120 mm
- Antriebsleistung Spindelmotor: 0,85 / 1,50 kW
- Anzahl der Leistungsstufen Spindelmotor: 2 Stufen
- Pinolenhub: 105 mm
- Spindelaufnahme: MK 3
- Ausladung: 200 mm
Mit stufenlosem mechanischen Getriebe von Berges
-Laufruhiger und leistungsstarker Elektromotor
-Zwei Geschwindigkeitsstufen
-Rechts-/Linkslauf
-Keilriemenabdeckung mit Sicherheitsschalter
-Digitale Drehzahlanzeige im Gehäuse integriert
-Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
-Höhenverstellbarer Futterschutz mit Mikroschalter für den größtmöglicher Schutz des Anwenders
-Im Bohrkopf integrierte Maschinenleuchte
-Bohrspindel mit Präzisionskugellager
-Hochwertiges Schnellspannbohrfutter serienmäßig
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufende T-Nuten, 360° drehbar mit umlaufende Kühlwasserrinne
-Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
-Massive Grundplatte, groß dimensioniert rückseitig stark verrippt
-Grundplatte durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar Ab DH 28BV- Leichter Werkzeugwechsel durch integrierten Austreiber
-Pinolenhebel aus Stahl DH 40BV- Digitaler Tiefenmesser
-Vorgelege-Getriebe ermöglicht ein weit höheres Drehmoment
Technische Daten:
- Säulendurchmesser: 92 mm
- Länge ca.: 755 mm
- Breite/Tiefe ca.: 550 mm
- Höhe ca.: 1745 mm
- Gewicht ca.: 152 kg
- Bohrleistung Stahl (S235JR): 28 mm
- Dauerbohrleistung Stahl (S235JR): 24 mm
- Arbeitsfläche Länge: 340 mm
- Arbeitsfläche Breite: 360 mm
- Art der T-Nuten: diagonal verlaufend
- T-Nuten Größe: 14 mm
- Drehung: 360 °
- Abstand Spindel - Bohrtisch max.: 860 mm
- Drehzahlbereich: 300 - 4000 min¯¹
- Anzahl der Drehzahlbereiche: 2 Stufen
- Steuerung der Drehzahlregelung: manuell
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 1285 mm
- Arbeitsfläche Länge: 320 mm
- Arbeitsfläche Breite: 320 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 120 mm
- Antriebsleistung Spindelmotor: 0,85 / 1,50 kW
- Anzahl der Leistungsstufen Spindelmotor: 2 Stufen
- Pinolenhub: 105 mm
- Spindelaufnahme: MK 3
- Ausladung: 200 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
