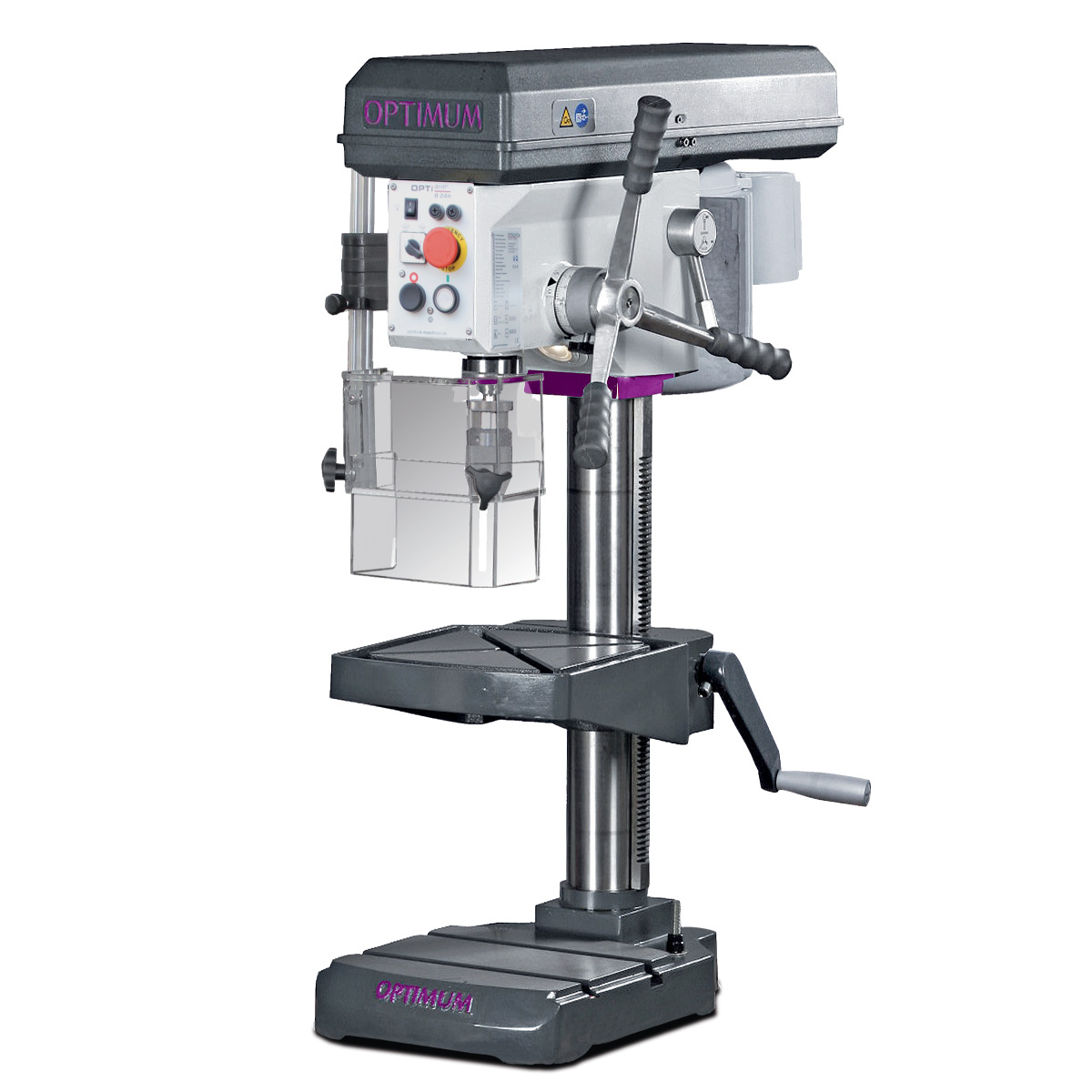

Optimum Tischbohrmaschine OPTIdrill B 24H (230 V)
Beschreibung:
Robuste Tisch- und Säulenbohrmaschinen mit Keilriemenantrieb
-Laufruhiger und leistungsstarker Industrie-Elektromotor
-Separater Not-Halt-Schlagschalter
-Stabile Gußsäule
-Bohrtiefenanschlag
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
-Bohrtisch 360° drehbar
-Keilriemenabdeckung mit Sicherheitsschalter

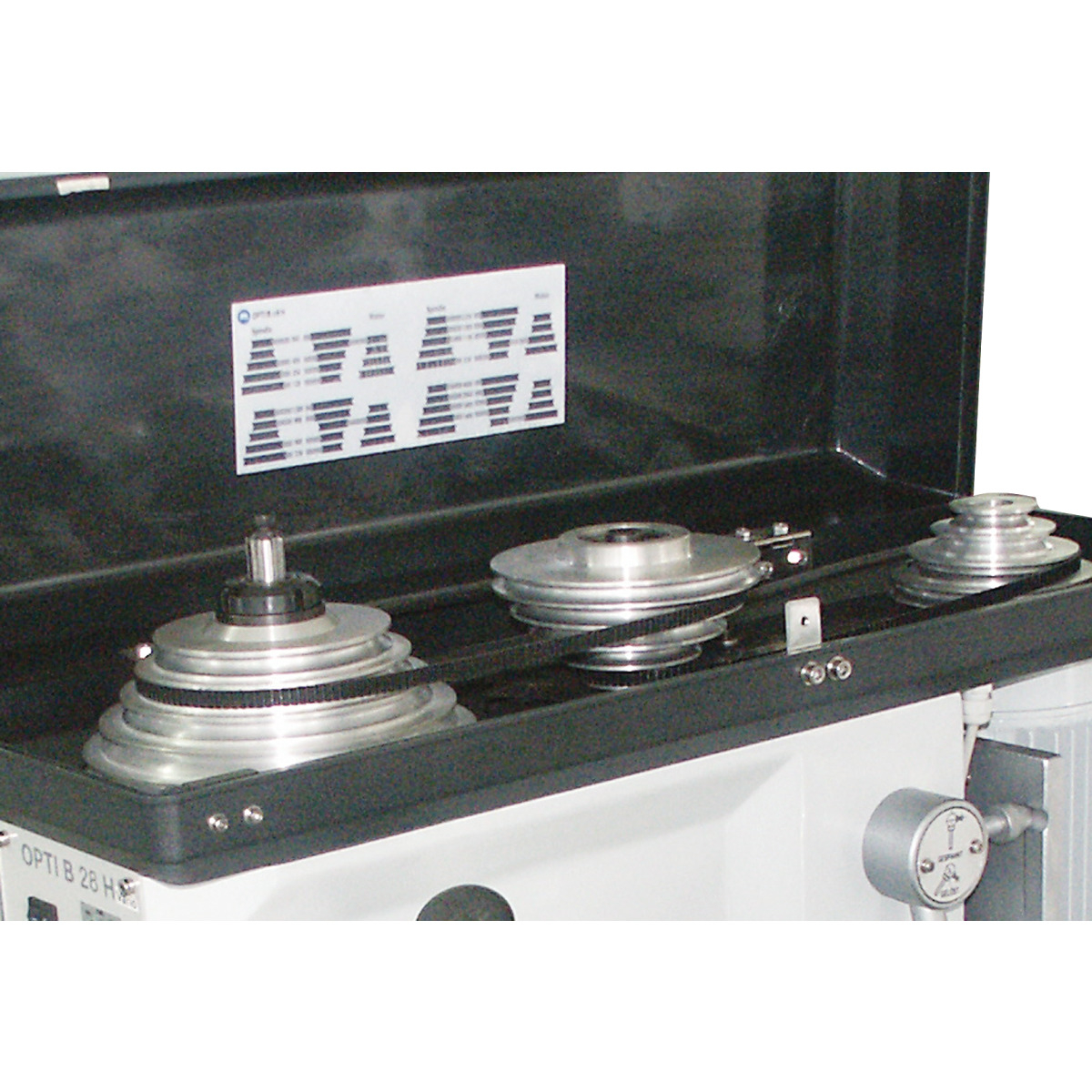

-Keilriemen-Schnellspanneinrichtung
-Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
-Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
-Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
-Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
-Bohrspindel mit Präzisionskugellagern
-Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
-Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter ab B 24H- Maschinenleuchte
Technische Daten:
- Säulendurchmesser: 80 mm
- Länge ca.: 665 mm
- Breite/Tiefe ca.: 434 mm
- Höhe ca.: 998 mm
- Gewicht ca.: 92 kg
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
- Arbeitsfläche Länge: 280 mm
- Arbeitsfläche Breite: 300 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Drehung: 360 °
- Abstand Spindel - Bohrtisch max.: 515 mm
- Drehzahlbereich: 350 - 4000 min¯¹
- Anzahl der Drehzahlbereiche: 7 Stufen
- Steuerung der Drehzahlregelung: manuell
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 590 mm
- Arbeitsfläche Länge: 280 mm
- Arbeitsfläche Breite: 260 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 120 mm
- Antriebsleistung Spindelmotor: 0,85 kW
- Anzahl der Leistungsstufen Spindelmotor: 1 Stufen
- Pinolenhub: 85 mm
- Spindelaufnahme: MK 2
- Ausladung: 165 mm
Robuste Tisch- und Säulenbohrmaschinen mit Keilriemenantrieb
-Laufruhiger und leistungsstarker Industrie-Elektromotor
-Separater Not-Halt-Schlagschalter
-Stabile Gußsäule
-Bohrtiefenanschlag
-Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
-Bohrtisch 360° drehbar
-Keilriemenabdeckung mit Sicherheitsschalter
-Keilriemen-Schnellspanneinrichtung
-Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
-Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
-Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
-Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
-Bohrspindel mit Präzisionskugellagern
-Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
-Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter ab B 24H- Maschinenleuchte
Technische Daten:
- Säulendurchmesser: 80 mm
- Länge ca.: 665 mm
- Breite/Tiefe ca.: 434 mm
- Höhe ca.: 998 mm
- Gewicht ca.: 92 kg
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
- Arbeitsfläche Länge: 280 mm
- Arbeitsfläche Breite: 300 mm
- Art der T-Nuten: diagonal
- T-Nuten Größe: 14 mm
- Drehung: 360 °
- Abstand Spindel - Bohrtisch max.: 515 mm
- Drehzahlbereich: 350 - 4000 min¯¹
- Anzahl der Drehzahlbereiche: 7 Stufen
- Steuerung der Drehzahlregelung: manuell
- Anschlussspannung: 230 V
- Phase(n): 1 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Abstand Spindel - Maschinenfuß max.: 590 mm
- Arbeitsfläche Länge: 280 mm
- Arbeitsfläche Breite: 260 mm
- T-Nuten Größe: 14 mm
- T-Nuten Anzahl: 2
- T-Nuten Abstand: 120 mm
- Antriebsleistung Spindelmotor: 0,85 kW
- Anzahl der Leistungsstufen Spindelmotor: 1 Stufen
- Pinolenhub: 85 mm
- Spindelaufnahme: MK 2
- Ausladung: 165 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
