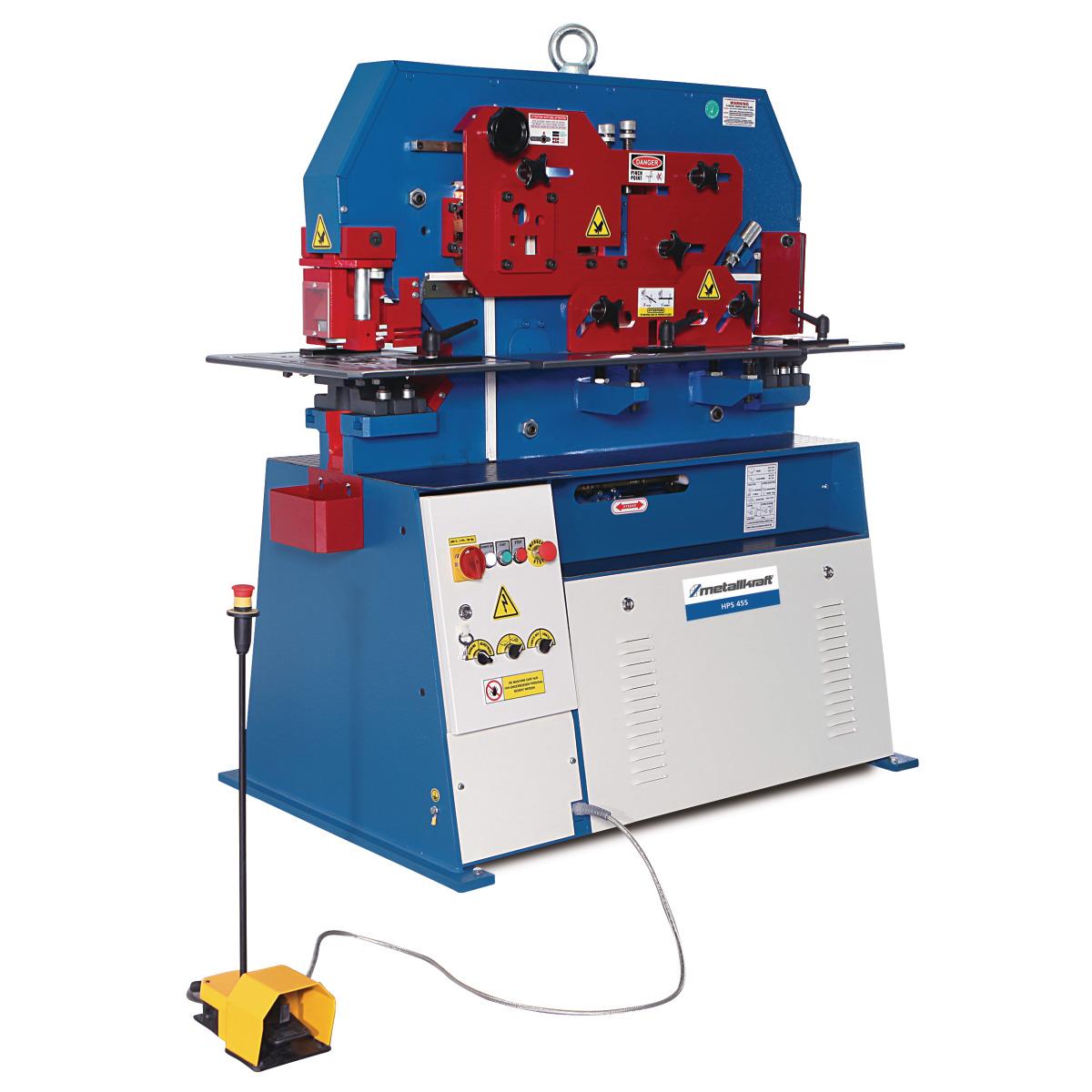

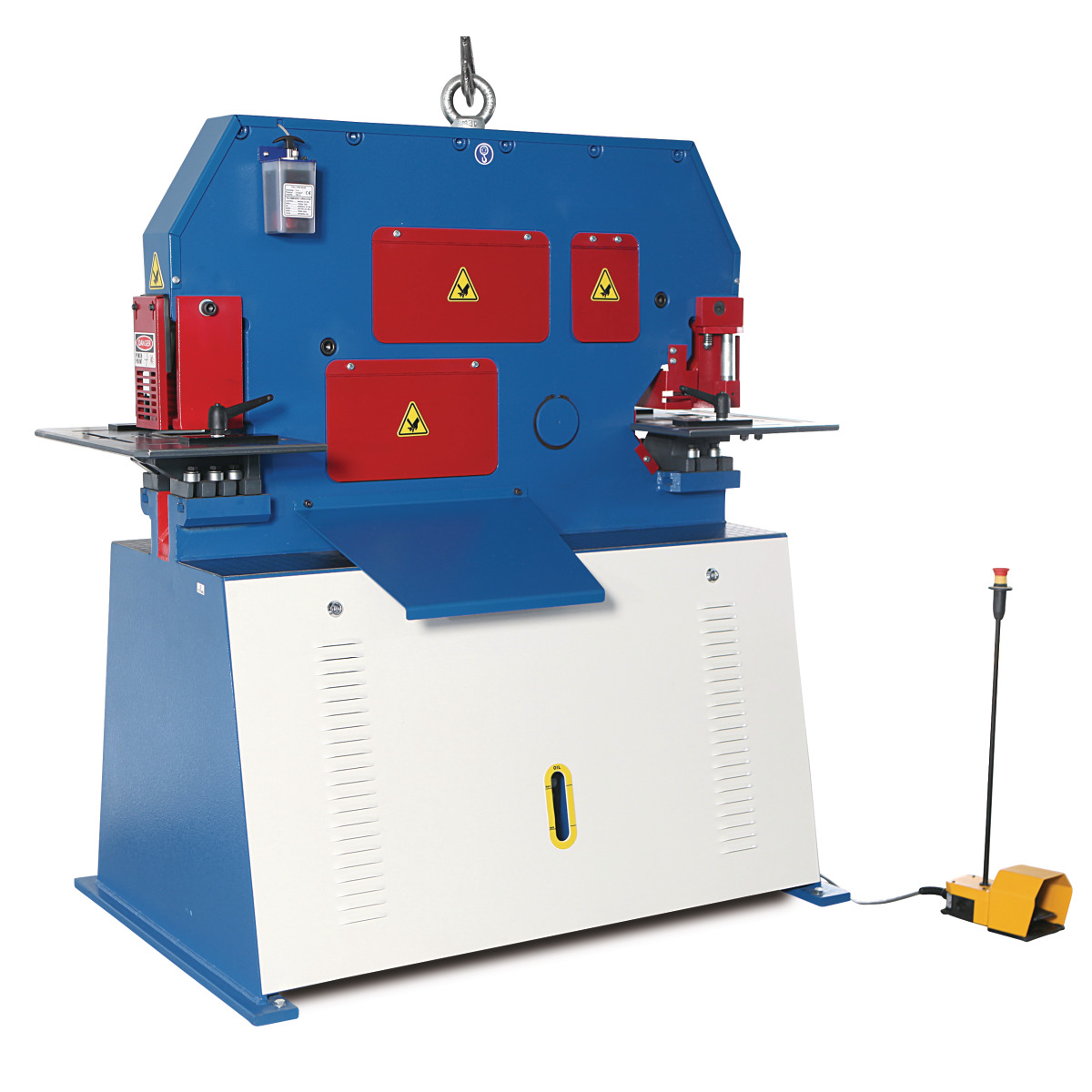

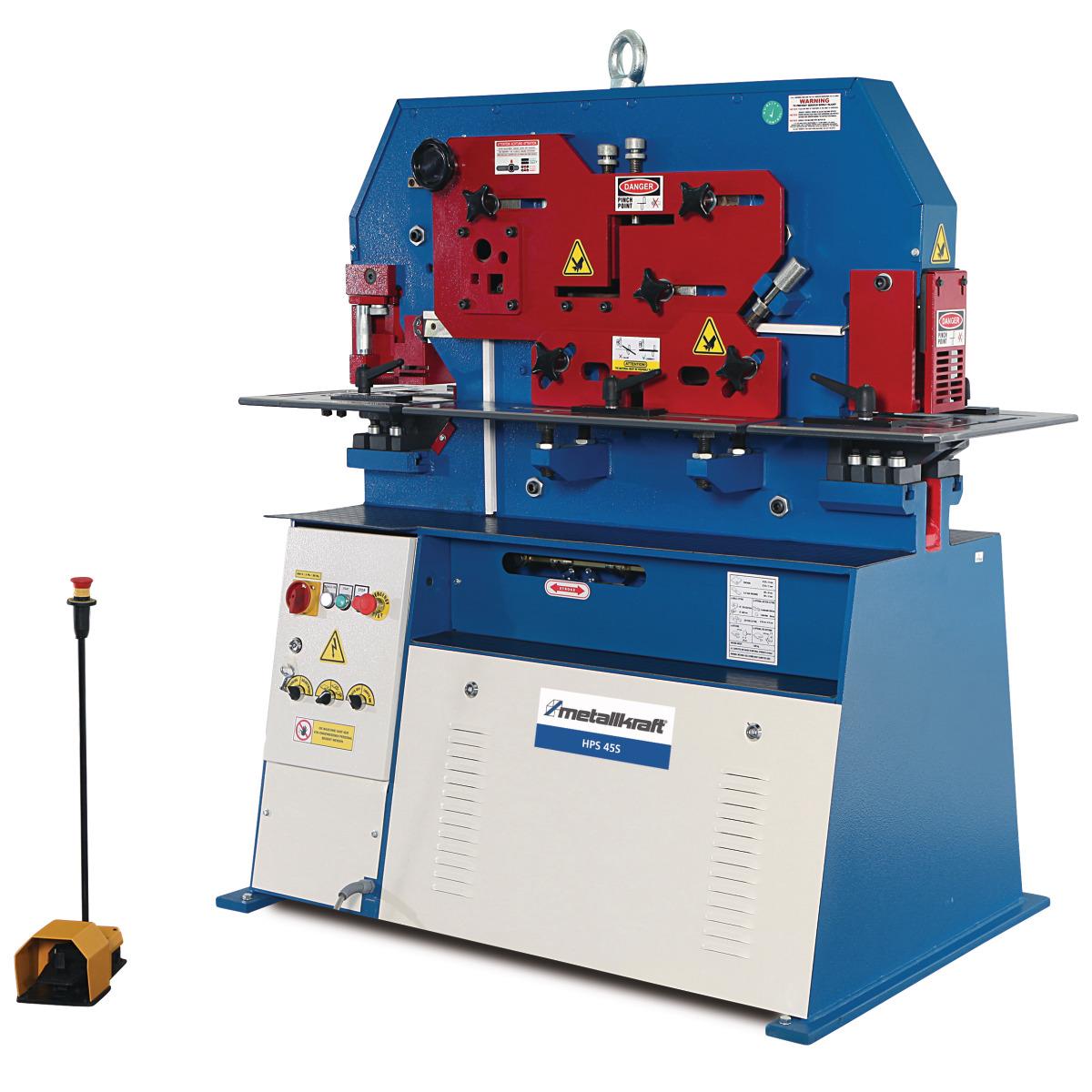

Metallkraft Hydraulische Profilstahlschere/Lochstanze HPS 45 S
Beschreibung:
Kombinierte Maschine mit bis zu 5 Bearbeitungsstationen und Fußbedienung
-Stanzstation, Flachstahlschere, Winkelstahlschere, Profilstahlschere, ab HPS 45S mit Ausklinkstation
-DS-Reihe mit zwei Arbeitszylindern und zwei Fußpedalen zum gleichzeitigen Arbeiten mit Stanzstation und Profilstahlschere
-Stufenlose Einstellung des Hubwegs
-größere Ausladung für Stanzstation mit 620mm optional, ab HPS 55DS erhältlich
-schwere und stabile Schweißkonstruktion
-ab HPS 45S serienmäßig mit Ausklinkmesser
-Mit kraftvollem 400Volt Motor
-V-Ausklinkmesser, übergroße Stanzeinrichtung und größere Ausladung für Stanzstation auf Anfrage erhältlich
-Zweistufiges Fußpedal für Tippbetrieb
-Standardmäßig mit MUBEA-Aufnahme für Stempel Nr. 1, Nr. 2 und Nr. 3 sowie Matrize Nr. 30, Nr. 45 und Nr. 60, Verwendung von Stempel und Matrize Nr. 4 und Nr. 80 optional möglichVorteile des Stanzens gegenüber dem Bohren:- Hohe Zeitersparnis
-Taktzeiten
-Keine Späne
-Keine Kühlung Hinweis:- Alle hydraulischen Profilstahlscheren werden mit Öl ausgeliefert
Technische Daten:
- Länge ca.: 1430 mm
- Breite/Tiefe ca.: 950 mm
- Höhe ca.: 1780 mm
- Gewicht ca.: 1165 kg
- Hauptmotor: 4 kW
- Materialstärke max.: 8 mm
- Ausklinkbreite max.: 35 mm
- Ausklinktiefe max.: 75 mm
- Arbeitshöhe: 100 x 100 x 10 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Material Breite x Stärke max.: 200 x 15 mm
- Material Breite max. x Stärke: 300 x 12 mm
- Messerlänge: 316 mm
- Winkelschnitt 45° Schenkellänge max. x Stärke max.: 80 x 10 mm
- Arbeitshöhe: 935 mm
- Kapazität Rundmaterial: 30 mm

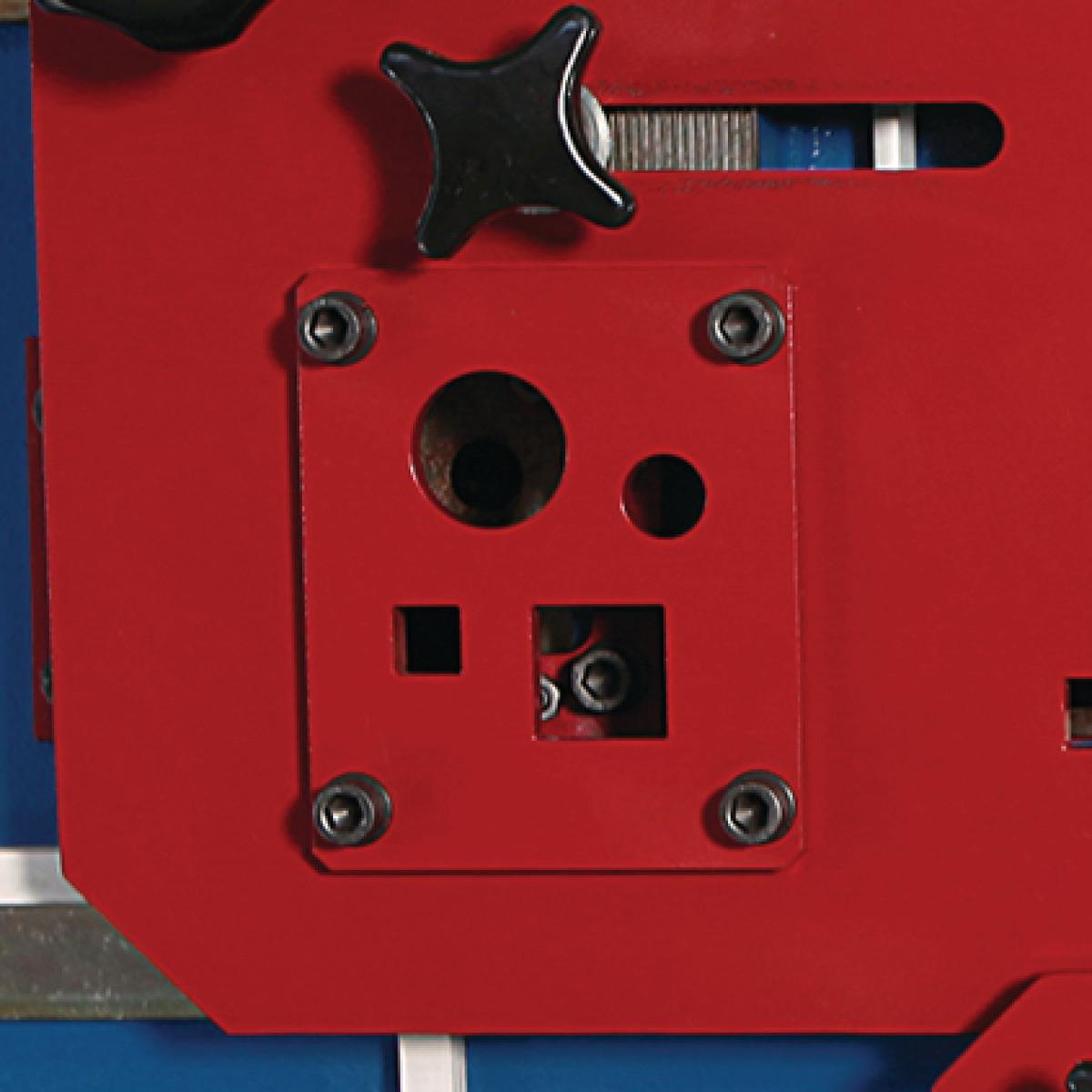

- Kapazität quadratisches Material: 25 mm
- Stanzdruck: 45 t
- Durchmesser x Blechstärke max. (Stahl 400 N/mm²): 22 x 15 mm
- Durchmesser max. x Blechstärke (Stahl 400 N/mm²): 38 x 8 mm
- Ausladung: 175 mm
- Hubweg max.: 50 mm
- Hubanzahl: 20 /min
- Arbeitshöhe: 935 mm
- Schnittkapazität 90° L-Profil: 100 x 100 x 10 mm
- Schnittkapazität 45° L-Profil: 70 x 6 mm
- Schnittkapazität U-I Profil (Zubehör): 80 x 45 mm
- Schnittkapazität T-Profil (Zubehör): 40 x 5 mm
- Arbeitshöhe: 1140 mm
Kombinierte Maschine mit bis zu 5 Bearbeitungsstationen und Fußbedienung
-Stanzstation, Flachstahlschere, Winkelstahlschere, Profilstahlschere, ab HPS 45S mit Ausklinkstation
-DS-Reihe mit zwei Arbeitszylindern und zwei Fußpedalen zum gleichzeitigen Arbeiten mit Stanzstation und Profilstahlschere
-Stufenlose Einstellung des Hubwegs
-größere Ausladung für Stanzstation mit 620mm optional, ab HPS 55DS erhältlich
-schwere und stabile Schweißkonstruktion
-ab HPS 45S serienmäßig mit Ausklinkmesser
-Mit kraftvollem 400Volt Motor
-V-Ausklinkmesser, übergroße Stanzeinrichtung und größere Ausladung für Stanzstation auf Anfrage erhältlich
-Zweistufiges Fußpedal für Tippbetrieb
-Standardmäßig mit MUBEA-Aufnahme für Stempel Nr. 1, Nr. 2 und Nr. 3 sowie Matrize Nr. 30, Nr. 45 und Nr. 60, Verwendung von Stempel und Matrize Nr. 4 und Nr. 80 optional möglichVorteile des Stanzens gegenüber dem Bohren:- Hohe Zeitersparnis
-Taktzeiten
-Keine Späne
-Keine Kühlung Hinweis:- Alle hydraulischen Profilstahlscheren werden mit Öl ausgeliefert
Technische Daten:
- Länge ca.: 1430 mm
- Breite/Tiefe ca.: 950 mm
- Höhe ca.: 1780 mm
- Gewicht ca.: 1165 kg
- Hauptmotor: 4 kW
- Materialstärke max.: 8 mm
- Ausklinkbreite max.: 35 mm
- Ausklinktiefe max.: 75 mm
- Arbeitshöhe: 100 x 100 x 10 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Material Breite x Stärke max.: 200 x 15 mm
- Material Breite max. x Stärke: 300 x 12 mm
- Messerlänge: 316 mm
- Winkelschnitt 45° Schenkellänge max. x Stärke max.: 80 x 10 mm
- Arbeitshöhe: 935 mm
- Kapazität Rundmaterial: 30 mm
- Kapazität quadratisches Material: 25 mm
- Stanzdruck: 45 t
- Durchmesser x Blechstärke max. (Stahl 400 N/mm²): 22 x 15 mm
- Durchmesser max. x Blechstärke (Stahl 400 N/mm²): 38 x 8 mm
- Ausladung: 175 mm
- Hubweg max.: 50 mm
- Hubanzahl: 20 /min
- Arbeitshöhe: 935 mm
- Schnittkapazität 90° L-Profil: 100 x 100 x 10 mm
- Schnittkapazität 45° L-Profil: 70 x 6 mm
- Schnittkapazität U-I Profil (Zubehör): 80 x 45 mm
- Schnittkapazität T-Profil (Zubehör): 40 x 5 mm
- Arbeitshöhe: 1140 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
