Metallkraft Motorische Schwenkbiegemaschine MSBM 4520-30 PRO
Beschreibung:
In sehr schwerer Ausführung für Blechstärken bis zu 8,0 mm
-Geeignet für Blechstärken bis zu 8mm
-Sehr schwere und robuste Schweißkonstruktion
-Dynamischer Antrieb der Biegewange mittels zwei frequenzgeregelter Motoren mit Getrieben
-Oberwangenklemmung über Trapezgewinde
-Hochwertige Lenze-Motoren
-Durchgehende Scharfbiegeschiene
-Werkzeuge zum Biegen von Edelstahl geeignet
-Biegewinkeleinstellung über Touchscreen NCSteuerung
-Blechdickeneinstellung manuell an der Biegewange
-Manuelle Bombiereinrichtung der Biegewange
-Bedienung über Doppelfußpedal mit Notausfunktion
-Rein motorische Maschine ohne Hydraulik
-SH-Modelle- Mit segmentierten, hohen Geißfußwerkzeugen
-DUO-Modelle- Mit durchgehender Scharfbiegeschiene und hohen, segmentierten Geißfußwerkzeugen
-MSBM 2020-80 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500
-MSBM 2520-70 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500
-MSBM 3020-60 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500
-MSBM 4020-40 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500
-MSBM 4520-30 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500
-MSBM 5020-20 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500-500

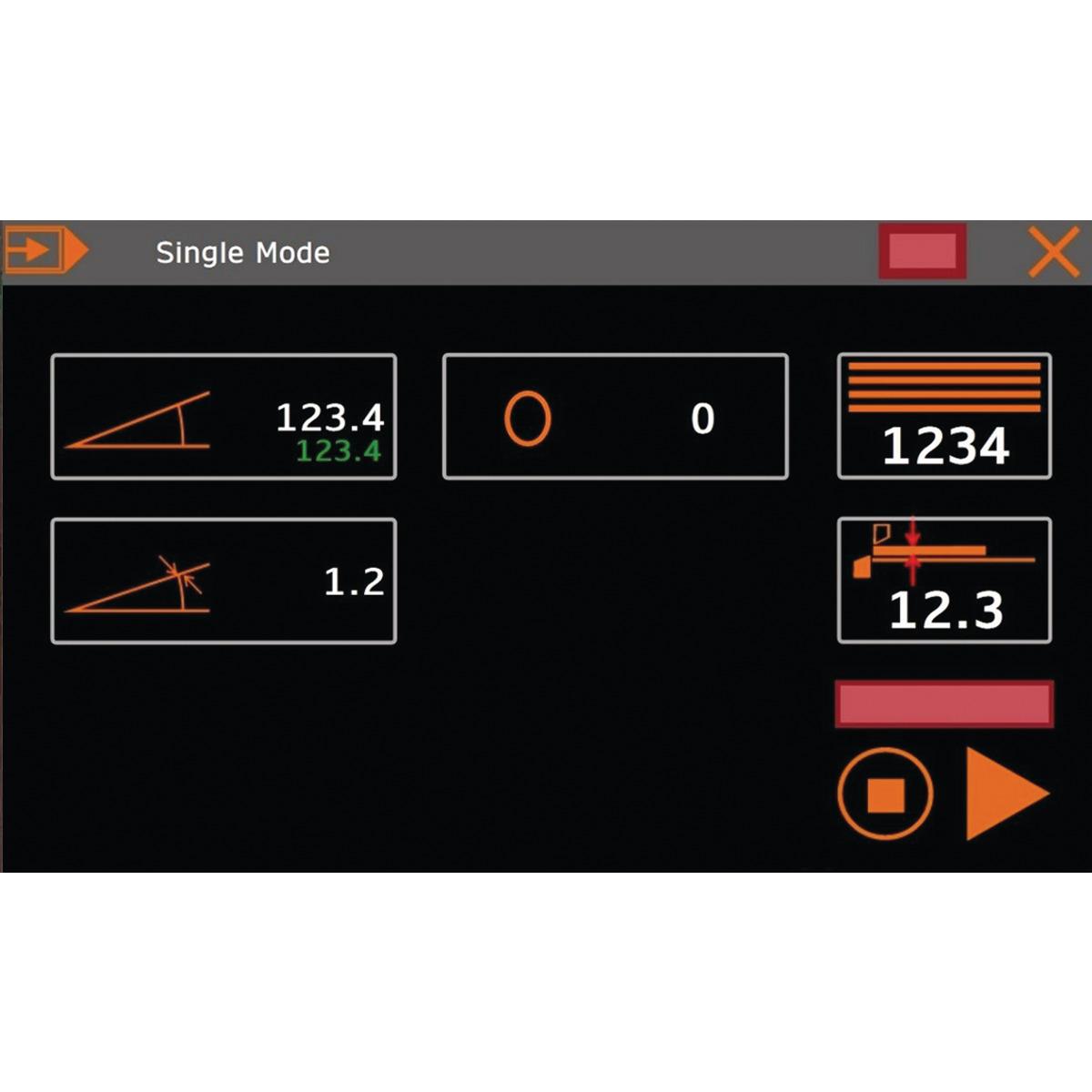

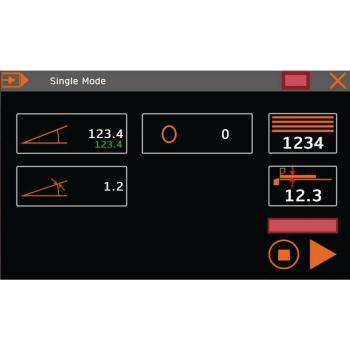

-Standard-Steuerung Schneider TM 238, Einachsteuerung für digitale Winkeleingabe über großzügigen Touchscreen mit der Möglichkeit Kantfolgen abzuspeichern
-Optionale Steuerung Schneider CNC2A, Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale Steuerung Schneider CNC3A, Dreiachssteuerung für digitale Winkeleingabe, Eingabe der Hinteranschlagposition und Position der Wangenöffnung mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale CNC-Steuerung mit 3D-Graphik, die Profile werden vom Bediener auf einem großzügigem 19“ Touchscreen gezeichnet, sämtliche Achspositionen und die Biegefolge werden von der Steuerung errechnet, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
Technische Daten:
- Arbeitsbreite max.: 4520 mm
- Durchlass zwischen Ober- und Unterwange max.: 350 mm
- Länge ca.: 5980 mm
- Breite/Tiefe ca.: 1500 mm
- Höhe ca.: 1750 mm
- Gewicht ca.: 8980 kg
- Motorleistung Wange: 4,0 kW
- Motorleistung Biegen: 2 x 4,0 kW
- Stahl 400 N/mm²: 3,0 mm
- VA-Stahl: 2,2 mm
- Aluminium: 3,6 mm
In sehr schwerer Ausführung für Blechstärken bis zu 8,0 mm
-Geeignet für Blechstärken bis zu 8mm
-Sehr schwere und robuste Schweißkonstruktion
-Dynamischer Antrieb der Biegewange mittels zwei frequenzgeregelter Motoren mit Getrieben
-Oberwangenklemmung über Trapezgewinde
-Hochwertige Lenze-Motoren
-Durchgehende Scharfbiegeschiene
-Werkzeuge zum Biegen von Edelstahl geeignet
-Biegewinkeleinstellung über Touchscreen NCSteuerung
-Blechdickeneinstellung manuell an der Biegewange
-Manuelle Bombiereinrichtung der Biegewange
-Bedienung über Doppelfußpedal mit Notausfunktion
-Rein motorische Maschine ohne Hydraulik
-SH-Modelle- Mit segmentierten, hohen Geißfußwerkzeugen
-DUO-Modelle- Mit durchgehender Scharfbiegeschiene und hohen, segmentierten Geißfußwerkzeugen
-MSBM 2020-80 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500
-MSBM 2520-70 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500
-MSBM 3020-60 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500
-MSBM 4020-40 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500
-MSBM 4520-30 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500
-MSBM 5020-20 PRO SH 25-30-35-40-45-50-75-100-150-220-250-500-500-500-500-500-500-500
-Standard-Steuerung Schneider TM 238, Einachsteuerung für digitale Winkeleingabe über großzügigen Touchscreen mit der Möglichkeit Kantfolgen abzuspeichern
-Optionale Steuerung Schneider CNC2A, Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale Steuerung Schneider CNC3A, Dreiachssteuerung für digitale Winkeleingabe, Eingabe der Hinteranschlagposition und Position der Wangenöffnung mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale CNC-Steuerung mit 3D-Graphik, die Profile werden vom Bediener auf einem großzügigem 19“ Touchscreen gezeichnet, sämtliche Achspositionen und die Biegefolge werden von der Steuerung errechnet, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
Technische Daten:
- Arbeitsbreite max.: 4520 mm
- Durchlass zwischen Ober- und Unterwange max.: 350 mm
- Länge ca.: 5980 mm
- Breite/Tiefe ca.: 1500 mm
- Höhe ca.: 1750 mm
- Gewicht ca.: 8980 kg
- Motorleistung Wange: 4,0 kW
- Motorleistung Biegen: 2 x 4,0 kW
- Stahl 400 N/mm²: 3,0 mm
- VA-Stahl: 2,2 mm
- Aluminium: 3,6 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
