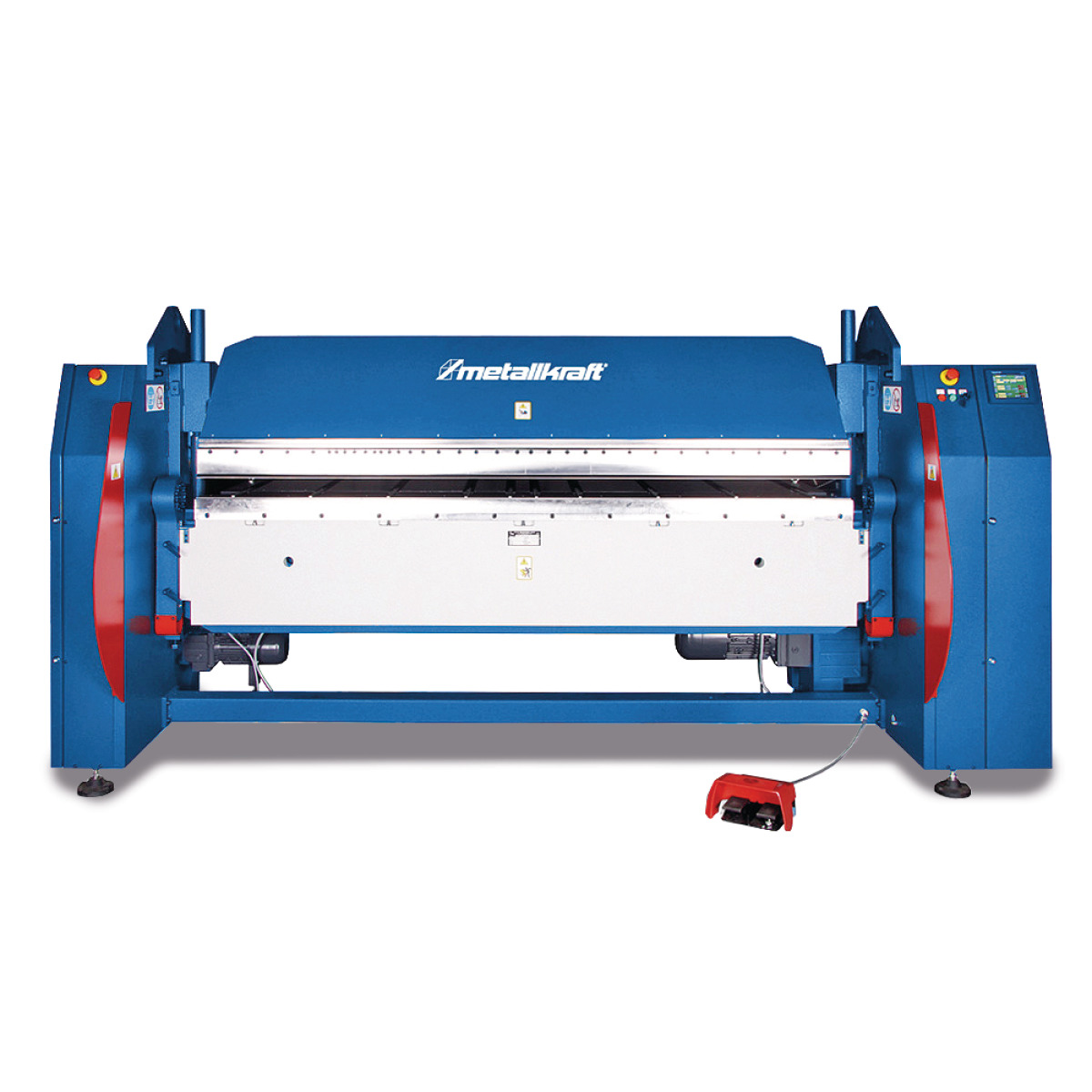

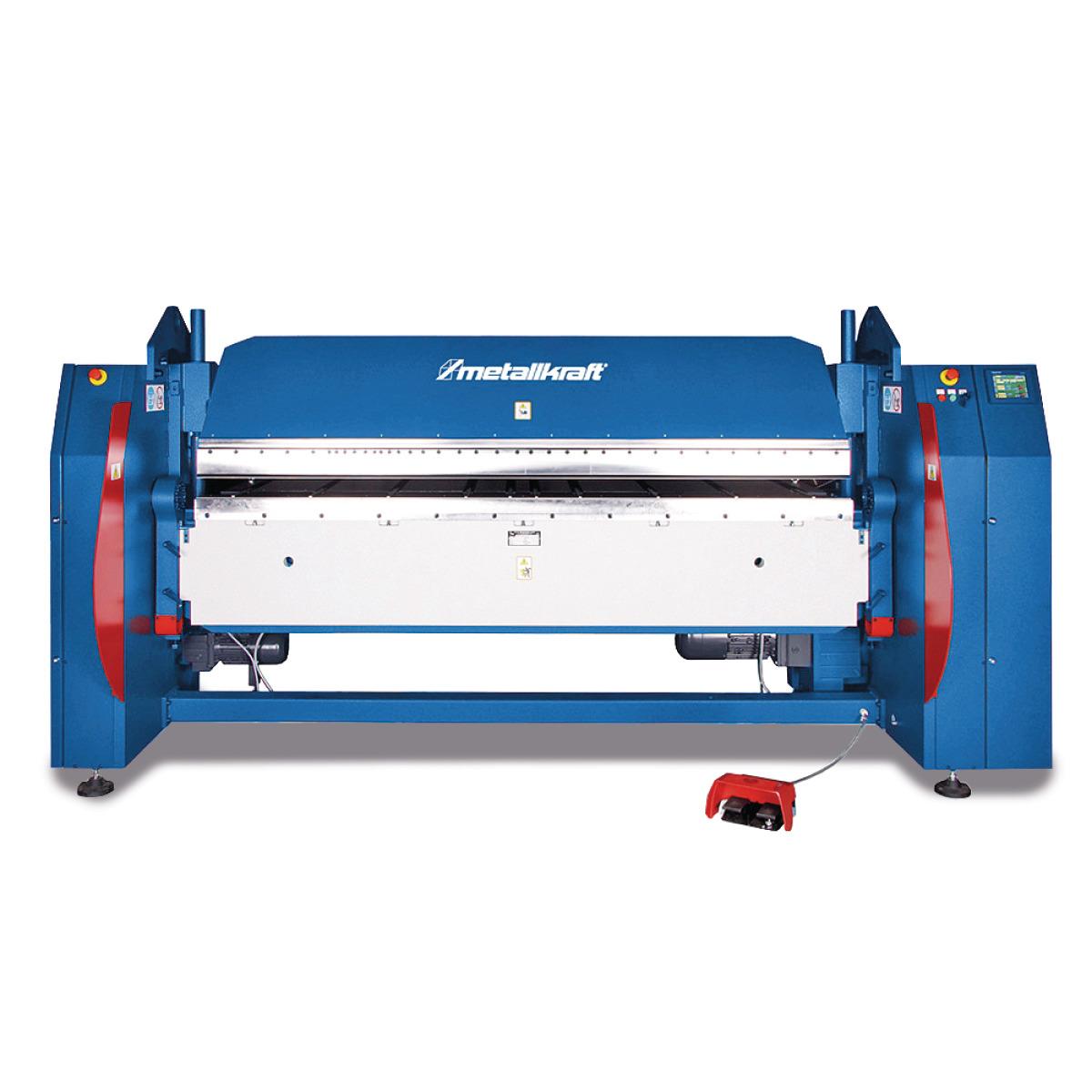

Metallkraft Motorische Schwenkbiegemaschine MSBM 3020-20 PRO
Beschreibung:
In schwerer Ausführung für Blechstärken bis zu 4,0 mm
-Geeignet für Blechstärken bis zu 4,0 mm
-mit Fußbedienung
-schwere, kompakte Schweißkonstruktion
-leistungsstarker Antrieb durch Lenzemotoren
-Mit durchgehender Scharfbiegeschiene
-serienmäßig mit manueller Einstellung des Biegewinkels
-besonders wartungsarm
-Klemmung des Werkstückes erfolgt motorisch
-Qualität Made in Europe SH-Modelle
-Mit hohen, segmentierten Geißfußwerkzeugen
-serienmäßige Steuerung MA: manuelle Verstellung des Biegewinkels mittels Skalenring an der linken Maschinenseite
-optionale Steuerung PT 1: manuelle Verstellung des Biegewinkels über Potentiometer bequem an der Maschinenfront
-Optionale Steuerung Schneider TM 238: Einachssteuerung für digitale Winkeleingabe über großzügigen Touchscreen mit der Möglichkeit Kantfolgen abzuspeichern
-Optionale Steuerung Schneider CNC2A: Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale Steuerung Schneider CNC2A: Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale Steuerung Schneider CNC3A: Dreiachssteuerung für digitale Winkeleingabe, Eingabe der Hinteranschlagposition und Position der Wangenöffnung mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale CNC-Steuerung mit 3D-Graphik: die Profile werden vom Bediener auf einem großzügigem 19“ Touchscreen gezeichnet, sämtliche Achspositionen und die Biegefolge werden von der Steuerung errechnet, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm Segmentaufteilung
-MSBM 1220-40 PRO SH: 25-30-35-40-45-75-100-150-220-500
-MSBM 1520-35 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-500
-MSBM 2020-30 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-500-500
-MSBM 2520-25 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-500-500-500
-MSBM 3020-20 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-400-400-500-500 Modelle in DUO-Ausführung mit durchgehender Scharfbiegeschiene und segmentierten Geißfußwerkzeugen auf Anfrage erhältlich. Härtung der Standardwerkzeuge auf Anfrage! Scharfbiegeschiene und Biegeleiste gehärtet. Segmentierte Werkzeuge und Biegeleiste gehärtet. Segmentierte Geißfußwerkzeuge und Biegeleiste gehärtet. Hinweis zu technischen Daten
-Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
-Biegeleistung VA: Faktor 0,75
-Biegeleistung Alu: Faktor 1,2
-Zum Biegen von Edelstahl ist die optionale Härtung der Werkzeuge erforderlich
Technische Daten:
- Arbeitsbreite max.: 3020 mm
- Durchlass zwischen Ober- und Unterwange max.: 200 mm
- Länge ca.: 3935 mm
- Breite/Tiefe ca.: 1100 mm
- Höhe ca.: 1560 mm
- Gewicht ca.: 4300 kg
- Motorleistung Wange: 0,75 kW
- Motorleistung Biegen: 3,0 kW
- Stahl 400 N/mm²: 2,0 mm
- VA-Stahl: 1,5 mm
- Aluminium: 2,4 mm
In schwerer Ausführung für Blechstärken bis zu 4,0 mm
-Geeignet für Blechstärken bis zu 4,0 mm
-mit Fußbedienung
-schwere, kompakte Schweißkonstruktion
-leistungsstarker Antrieb durch Lenzemotoren
-Mit durchgehender Scharfbiegeschiene
-serienmäßig mit manueller Einstellung des Biegewinkels
-besonders wartungsarm
-Klemmung des Werkstückes erfolgt motorisch
-Qualität Made in Europe SH-Modelle
-Mit hohen, segmentierten Geißfußwerkzeugen
-serienmäßige Steuerung MA: manuelle Verstellung des Biegewinkels mittels Skalenring an der linken Maschinenseite
-optionale Steuerung PT 1: manuelle Verstellung des Biegewinkels über Potentiometer bequem an der Maschinenfront
-Optionale Steuerung Schneider TM 238: Einachssteuerung für digitale Winkeleingabe über großzügigen Touchscreen mit der Möglichkeit Kantfolgen abzuspeichern
-Optionale Steuerung Schneider CNC2A: Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale Steuerung Schneider CNC2A: Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale Steuerung Schneider CNC3A: Dreiachssteuerung für digitale Winkeleingabe, Eingabe der Hinteranschlagposition und Position der Wangenöffnung mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm
-Optionale CNC-Steuerung mit 3D-Graphik: die Profile werden vom Bediener auf einem großzügigem 19“ Touchscreen gezeichnet, sämtliche Achspositionen und die Biegefolge werden von der Steuerung errechnet, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm Segmentaufteilung
-MSBM 1220-40 PRO SH: 25-30-35-40-45-75-100-150-220-500
-MSBM 1520-35 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-500
-MSBM 2020-30 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-500-500
-MSBM 2520-25 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-500-500-500
-MSBM 3020-20 PRO SH: 25-30-35-40-45-50-75-100-150-220-250-400-400-500-500 Modelle in DUO-Ausführung mit durchgehender Scharfbiegeschiene und segmentierten Geißfußwerkzeugen auf Anfrage erhältlich. Härtung der Standardwerkzeuge auf Anfrage! Scharfbiegeschiene und Biegeleiste gehärtet. Segmentierte Werkzeuge und Biegeleiste gehärtet. Segmentierte Geißfußwerkzeuge und Biegeleiste gehärtet. Hinweis zu technischen Daten
-Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
-Biegeleistung VA: Faktor 0,75
-Biegeleistung Alu: Faktor 1,2
-Zum Biegen von Edelstahl ist die optionale Härtung der Werkzeuge erforderlich
Technische Daten:
- Arbeitsbreite max.: 3020 mm
- Durchlass zwischen Ober- und Unterwange max.: 200 mm
- Länge ca.: 3935 mm
- Breite/Tiefe ca.: 1100 mm
- Höhe ca.: 1560 mm
- Gewicht ca.: 4300 kg
- Motorleistung Wange: 0,75 kW
- Motorleistung Biegen: 3,0 kW
- Stahl 400 N/mm²: 2,0 mm
- VA-Stahl: 1,5 mm
- Aluminium: 2,4 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
