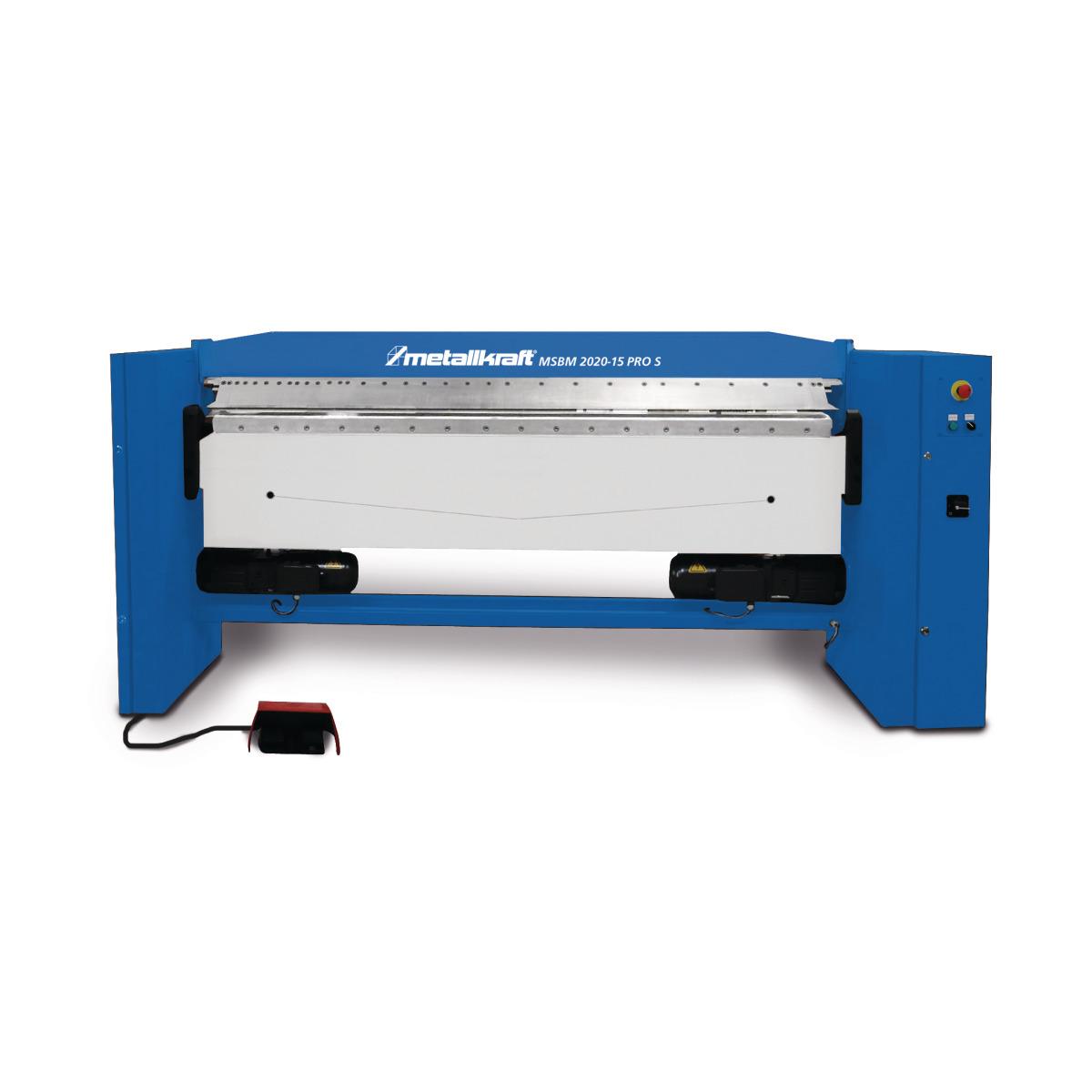

Metallkraft Motorische Schwenkbiegemaschine MSBM 2020-15 PRO SH
Beschreibung:
In schwerer Ausführung für Blechstärken bis zu 1,75 mm
-Geeignet für Blechstärken bis zu 1,75 mm
-Mit Fußbedienung
-Schwere, kompakte Schweißkonstruktion
-Leistungsstarker Antrieb durch Lenzemotoren
-Mit durchgehender Scharfbiegeschiene
-Serienmäßig mit manueller Einstellung des Biegewinkels
-Besonders wartungsarm
-Klemmung des Werkstückes erfolgt motorisch
-Qualität Made in Europe S-Modelle
-Mit segmentierten Oberwerkzeugen SH-Modelle
-Mit hohen, segmentierten Geißfußwerkzeugen
-Serienmäßige Steuerung MA: manuelle Verstellung des Biegewinkels mittels Skalenring an der linken Maschinenseite
-optionale Steuerung PT 1: manuelle Verstellung des Biegewinkels über Potentiometer bequem an der Maschinenfront
-Optionale Steuerung PUD mit Digitalanzeige: manuelle Verstellung des Biegewinkels und verstellbarer, motorischer Hinteranschlag
-Optionale Steuerung Schneider TM 238: Einachsteuerung für digitale Winkeleingabe über großzügigen Touchscreen mit der Möglichkeit Kantfolgen abzuspeichern
-Optionale Steuerung Schneider CNC2A: Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm Segmentaufteilung
-MSBM 1520-17 PRO S / SH: 25-30-35-40-45-50-75-100-150-220-250-500
-MSBM 2020-15 PRO S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400
-MSBM 2620-12 PRO S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500
-MSBM 3020-10 PRO S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500 Weitere Schwenkbiegemaschinen auf Anfrage erhältlich! Härtung der Standardwerkzeuge auf Anfrage!Scharfbiegeschiene und Biegeleiste gehärtet. Segmentierte Werkzeuge und Biegeleiste gehärtet. Segmentierte Geißfußwerkzeuge und Biegeleiste gehärtet Hinweis zu technischen Daten
-Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
-Biegeleistung VA: Faktor 0,75
-Biegeleistung Alu: Faktor 1,2
-Zum Biegen von Edelstahl ist die optionale Härtung der Werkzeuge erforderlich
Technische Daten:
- Arbeitsbreite max.: 2020 mm
- Durchlass zwischen Ober- und Unterwange max.: 110 mm
- Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-200-270-400-400 mm
- Länge ca.: 2650 mm
- Breite/Tiefe ca.: 700 mm
- Höhe ca.: 1100 mm
- Gewicht ca.: 1050 kg
- Motorleistung Wange: 0,37 kW
- Motorleistung Biegen: 0,75 kW
- Stahl 400 N/mm²: 1,5 mm
- VA-Stahl: 1,1 mm
- Aluminium: 1,8 mm
In schwerer Ausführung für Blechstärken bis zu 1,75 mm
-Geeignet für Blechstärken bis zu 1,75 mm
-Mit Fußbedienung
-Schwere, kompakte Schweißkonstruktion
-Leistungsstarker Antrieb durch Lenzemotoren
-Mit durchgehender Scharfbiegeschiene
-Serienmäßig mit manueller Einstellung des Biegewinkels
-Besonders wartungsarm
-Klemmung des Werkstückes erfolgt motorisch
-Qualität Made in Europe S-Modelle
-Mit segmentierten Oberwerkzeugen SH-Modelle
-Mit hohen, segmentierten Geißfußwerkzeugen
-Serienmäßige Steuerung MA: manuelle Verstellung des Biegewinkels mittels Skalenring an der linken Maschinenseite
-optionale Steuerung PT 1: manuelle Verstellung des Biegewinkels über Potentiometer bequem an der Maschinenfront
-Optionale Steuerung PUD mit Digitalanzeige: manuelle Verstellung des Biegewinkels und verstellbarer, motorischer Hinteranschlag
-Optionale Steuerung Schneider TM 238: Einachsteuerung für digitale Winkeleingabe über großzügigen Touchscreen mit der Möglichkeit Kantfolgen abzuspeichern
-Optionale Steuerung Schneider CNC2A: Zweiachssteuerung für digitale Winkeleingabe und Eingabe der Hinteranschlagposition mit der Möglichkeit Kantfolgen zu speichern, motorischer Hinteranschlag mit Anschlagfingern, Verfahrbereich 15-1000 mm Segmentaufteilung
-MSBM 1520-17 PRO S / SH: 25-30-35-40-45-50-75-100-150-220-250-500
-MSBM 2020-15 PRO S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400
-MSBM 2620-12 PRO S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500
-MSBM 3020-10 PRO S / SH: 25-30-35-40-45-50-75-100-150-200-200-270-400-400-500-500 Weitere Schwenkbiegemaschinen auf Anfrage erhältlich! Härtung der Standardwerkzeuge auf Anfrage!Scharfbiegeschiene und Biegeleiste gehärtet. Segmentierte Werkzeuge und Biegeleiste gehärtet. Segmentierte Geißfußwerkzeuge und Biegeleiste gehärtet Hinweis zu technischen Daten
-Blechstärke max.: Leistungsangaben bezogen auf Material mit Zugfestigkeit 400N/mm²
-Biegeleistung VA: Faktor 0,75
-Biegeleistung Alu: Faktor 1,2
-Zum Biegen von Edelstahl ist die optionale Härtung der Werkzeuge erforderlich
Technische Daten:
- Arbeitsbreite max.: 2020 mm
- Durchlass zwischen Ober- und Unterwange max.: 110 mm
- Segmentaufteilung: 25-30-35-40-45-50-75-100-150-200-200-270-400-400 mm
- Länge ca.: 2650 mm
- Breite/Tiefe ca.: 700 mm
- Höhe ca.: 1100 mm
- Gewicht ca.: 1050 kg
- Motorleistung Wange: 0,37 kW
- Motorleistung Biegen: 0,75 kW
- Stahl 400 N/mm²: 1,5 mm
- VA-Stahl: 1,1 mm
- Aluminium: 1,8 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
