Metallkraft Motorische Ringbiegemaschine PRM 31 F
Beschreibung:
Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-schwere Schweißkonstruktion aus Stahl
-horizontale und vertikale Arbeitsmöglichkeit

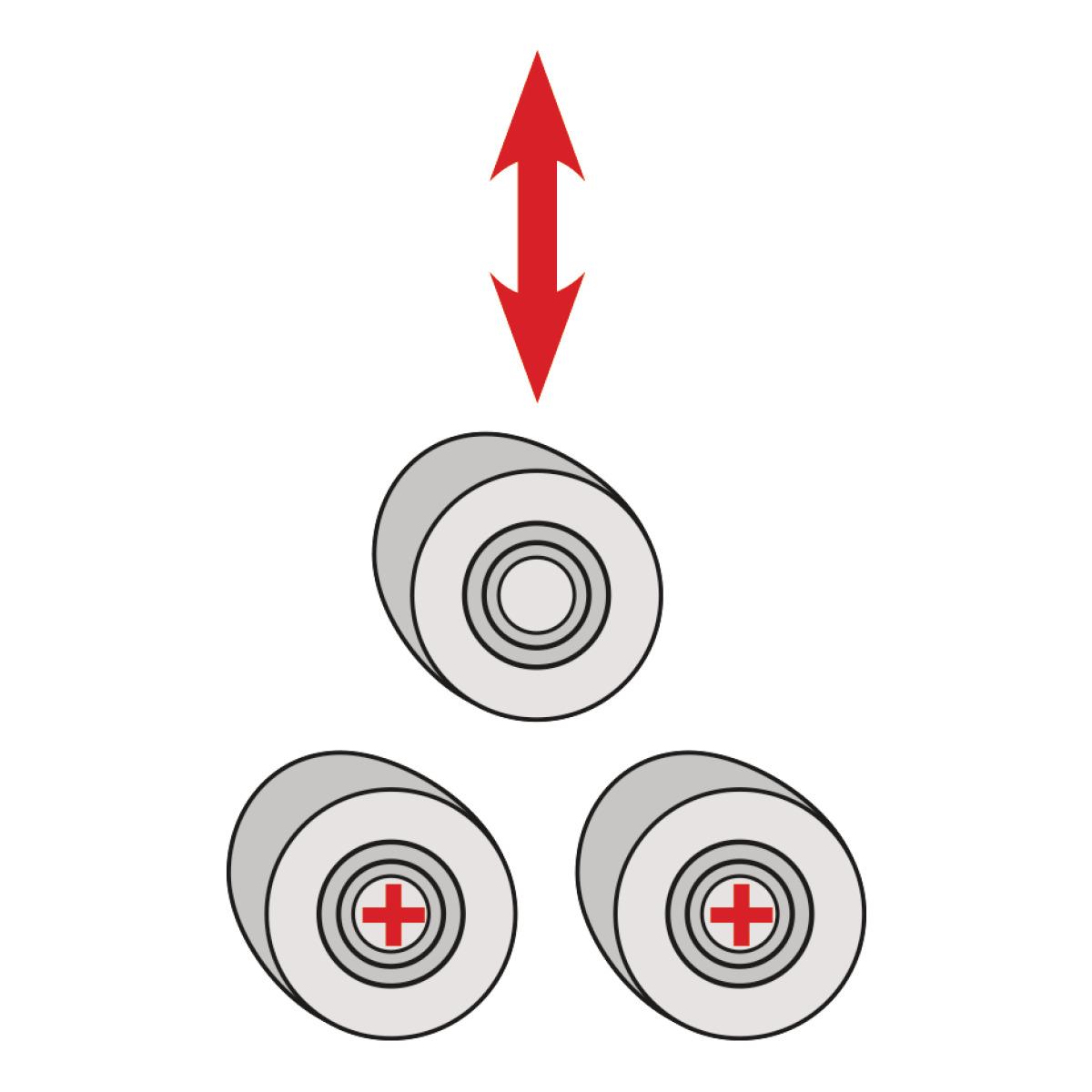

-untere Walzen direkt, motorisch angetrieben
-Walzen sind gehärtet
-Wellen aus Spezialstahl, gehärtet und geschliffen
-Zustellung über obere Walze
-seitliche Richtrollen, stufenlos verstellbar
-2 angetriebene Rollen
-kraftvoller 400 V Motor
-Links-/Rechtslauf mittels Fußpedal
-Mobiles Steuerpult mit Fußbedienung Sonderzubehör
-Rohrbiegewalzen
-Winkelbiegewalzen
-Sonderrichtrollen
-Profilbiegewalzen
-Kunststoffwalzen für weiche Materialien
-Einrichtung zum Verdrehen von Stäben
-Spiralbiegewerkzeug
Technische Daten:
- Länge ca.: 600 mm
- Breite/Tiefe ca.: 800 mm
- Höhe ca.: 1450 mm
- Gewicht ca.: 220 kg
- Hauptmotor: 0,75 kW
- Quadratrohr Abmessungen [1]: 40 x 3 mm
- Quadratrohr min. Biege-Ø [1]: 1200 mm
- Quadratrohr Abmessungen [2]: 30 x 2 mm
- Quadratrohr min. Biege-Ø [2]: 800 mm
- Rechteckrohr schwere Achse Abmessungen [1]: 50 x 30 x 3 mm
- Rechteckrohr schwere Achse min. Biege-Ø [1]: 1200 mm
- Rechteckrohr schwere Achse Abmessungen [2]: 40 x 20 x 2 mm
- Rechteckrohr schwere Achse min. Biege-Ø [2]: 800 mm
- Rundrohr Abmessungen [1]: 38,1 x 2,9 mm
- Rundrohr min. Biege-Ø [1]: 600 mm
- Rundrohr Abmessungen [2]: 6,35 x 1,8 mm
- Rundrohr min. Biege-Ø [2]: 300 mm
- Rundes Profil Abmessungen [1]: 30 mm
- Rundes Profil min. Biege-Ø [1]: 900 mm
- Rundes Profil Abmessungen [2]: 10 mm
- Rundes Profil min. Biege-Ø [2]: 200 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [1]: 40 x 40 x 5 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [1]: 600 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [2]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [2]: 300 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [1]: 35 x 35 x 5 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [1]: 600 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [2]: 30 x 30 x 4 mm
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 30 mm
- Vierkantmaterial min. Biege-Ø [1]: 900 mm
- Vierkantmaterial Abmessungen [2]: 10 mm
- Vierkantmaterial min. Biege-Ø [2]: 200 mm
- Flachmaterial leichte Achse Abmessungen [1]: 80 x 15 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 700 mm
- Flachmaterial leichte Achse Abmessungen [2]: 30 x 6 mm
- Flachmaterial leichte Achse min. Biege-Ø [2]: 400 mm
- Flachmaterial schwere Achse Abmessungen [1]: 50 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 800 mm
- Flachmaterial schwere Achse Abmessungen [2]: 20 x 6 mm
- Flachmaterial schwere Achse min. Biege-Ø [2]: 300 mm
- T-Profil Steg oben Abmessungen [1]: 50 x 6 mm
- T-Profil Steg oben min. Biege-Ø [1]: 600 mm
- T-Profil Steg oben Abmessungen [2]: 20 x 3 mm
- T-Profil Steg oben min. Biege-Ø [2]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 50 x 6 mm
- T-Profil Steg außen min. Biege-Ø [1]: 600 mm
- T-Profil Steg außen Abmessungen [2]: 20 x 3 mm
- T-Profil Steg außen min. Biege-Ø [2]: 400 mm
- T-Profil Steg innen Abmessungen [1]: 50 x 6 mm
- T-Profil Steg innen min. Biege-Ø [1]: 600 mm
- T-Profil Steg innen Abmessungen [2]: 20 x 3 mm
- T-Profil Steg innen min. Biege-Ø [2]: 400 mm
- UPN-Profil Schenkel außen Abmessungen [1]: U50x25 mm
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 600 mm
- UPN-Profil Schenkel außen Abmessungen [2]: U30x15 mm
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 400 mm
- UPN-Profil Schenkel innen Abmessungen [1]: U50x25 mm
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 600 mm
- UPN-Profil Schenkel innen Abmessungen [2]: U30x15 mm
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 400 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Wellendurchmesser oben: 30 mm
- Wellendurchmesser unten: 30 mm
- Walzendurchmesser oben: 148 mm
- Walzendurchmesser unten: 118 mm
- Geschwindigkeit: 4 m/min
Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-schwere Schweißkonstruktion aus Stahl
-horizontale und vertikale Arbeitsmöglichkeit
-untere Walzen direkt, motorisch angetrieben
-Walzen sind gehärtet
-Wellen aus Spezialstahl, gehärtet und geschliffen
-Zustellung über obere Walze
-seitliche Richtrollen, stufenlos verstellbar
-2 angetriebene Rollen
-kraftvoller 400 V Motor
-Links-/Rechtslauf mittels Fußpedal
-Mobiles Steuerpult mit Fußbedienung Sonderzubehör
-Rohrbiegewalzen
-Winkelbiegewalzen
-Sonderrichtrollen
-Profilbiegewalzen
-Kunststoffwalzen für weiche Materialien
-Einrichtung zum Verdrehen von Stäben
-Spiralbiegewerkzeug
Technische Daten:
- Länge ca.: 600 mm
- Breite/Tiefe ca.: 800 mm
- Höhe ca.: 1450 mm
- Gewicht ca.: 220 kg
- Hauptmotor: 0,75 kW
- Quadratrohr Abmessungen [1]: 40 x 3 mm
- Quadratrohr min. Biege-Ø [1]: 1200 mm
- Quadratrohr Abmessungen [2]: 30 x 2 mm
- Quadratrohr min. Biege-Ø [2]: 800 mm
- Rechteckrohr schwere Achse Abmessungen [1]: 50 x 30 x 3 mm
- Rechteckrohr schwere Achse min. Biege-Ø [1]: 1200 mm
- Rechteckrohr schwere Achse Abmessungen [2]: 40 x 20 x 2 mm
- Rechteckrohr schwere Achse min. Biege-Ø [2]: 800 mm
- Rundrohr Abmessungen [1]: 38,1 x 2,9 mm
- Rundrohr min. Biege-Ø [1]: 600 mm
- Rundrohr Abmessungen [2]: 6,35 x 1,8 mm
- Rundrohr min. Biege-Ø [2]: 300 mm
- Rundes Profil Abmessungen [1]: 30 mm
- Rundes Profil min. Biege-Ø [1]: 900 mm
- Rundes Profil Abmessungen [2]: 10 mm
- Rundes Profil min. Biege-Ø [2]: 200 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [1]: 40 x 40 x 5 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [1]: 600 mm
- gleichschenkliges Winkelprofil Schenkel außen Abmessungen [2]: 30 x 30 x 4 mm
- gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø [2]: 300 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [1]: 35 x 35 x 5 mm
- gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø [1]: 600 mm
- gleichschenkliges Winkelprofil Schenkel innen Abmessungen [2]: 30 x 30 x 4 mm
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 30 mm
- Vierkantmaterial min. Biege-Ø [1]: 900 mm
- Vierkantmaterial Abmessungen [2]: 10 mm
- Vierkantmaterial min. Biege-Ø [2]: 200 mm
- Flachmaterial leichte Achse Abmessungen [1]: 80 x 15 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 700 mm
- Flachmaterial leichte Achse Abmessungen [2]: 30 x 6 mm
- Flachmaterial leichte Achse min. Biege-Ø [2]: 400 mm
- Flachmaterial schwere Achse Abmessungen [1]: 50 x 10 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 800 mm
- Flachmaterial schwere Achse Abmessungen [2]: 20 x 6 mm
- Flachmaterial schwere Achse min. Biege-Ø [2]: 300 mm
- T-Profil Steg oben Abmessungen [1]: 50 x 6 mm
- T-Profil Steg oben min. Biege-Ø [1]: 600 mm
- T-Profil Steg oben Abmessungen [2]: 20 x 3 mm
- T-Profil Steg oben min. Biege-Ø [2]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 50 x 6 mm
- T-Profil Steg außen min. Biege-Ø [1]: 600 mm
- T-Profil Steg außen Abmessungen [2]: 20 x 3 mm
- T-Profil Steg außen min. Biege-Ø [2]: 400 mm
- T-Profil Steg innen Abmessungen [1]: 50 x 6 mm
- T-Profil Steg innen min. Biege-Ø [1]: 600 mm
- T-Profil Steg innen Abmessungen [2]: 20 x 3 mm
- T-Profil Steg innen min. Biege-Ø [2]: 400 mm
- UPN-Profil Schenkel außen Abmessungen [1]: U50x25 mm
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 600 mm
- UPN-Profil Schenkel außen Abmessungen [2]: U30x15 mm
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 400 mm
- UPN-Profil Schenkel innen Abmessungen [1]: U50x25 mm
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 600 mm
- UPN-Profil Schenkel innen Abmessungen [2]: U30x15 mm
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 400 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Wellendurchmesser oben: 30 mm
- Wellendurchmesser unten: 30 mm
- Walzendurchmesser oben: 148 mm
- Walzendurchmesser unten: 118 mm
- Geschwindigkeit: 4 m/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
