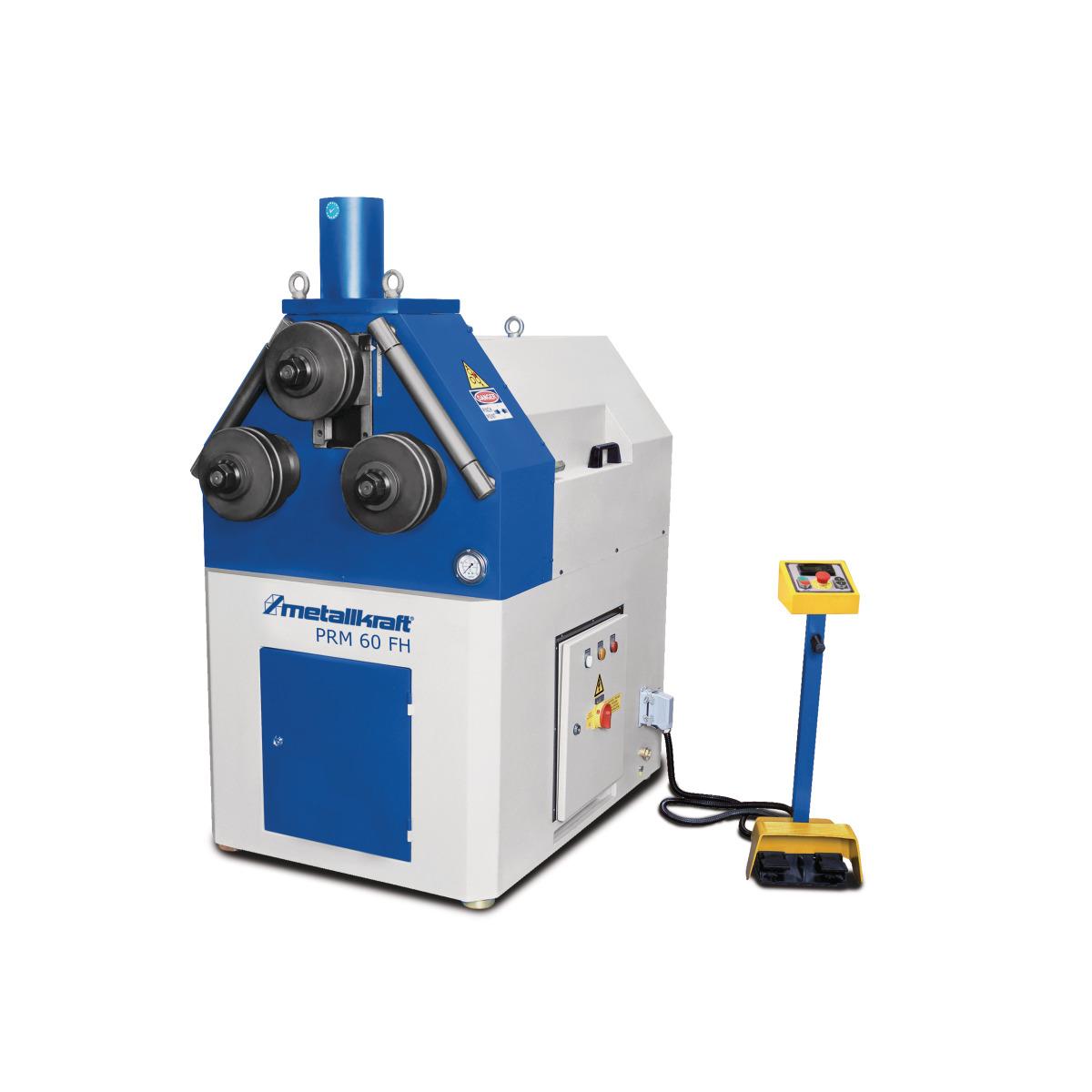

Metallkraft Hydraulische Ringbiegemaschine PRM 60 FH
Beschreibung:

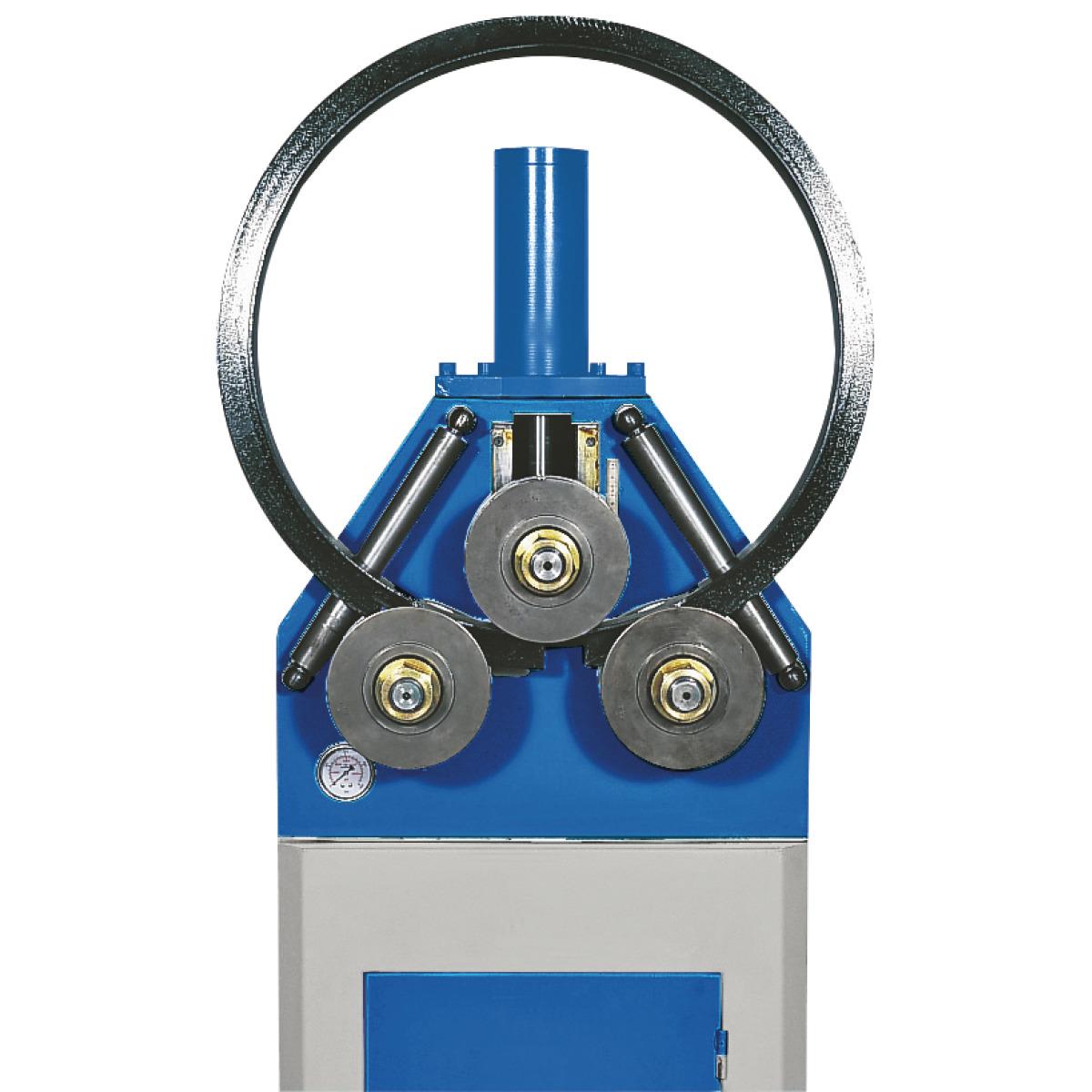

Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-Schwere Schweißkonstruktion aus Stahl
-Horizontale und vertikale Arbeitsmöglichkeit

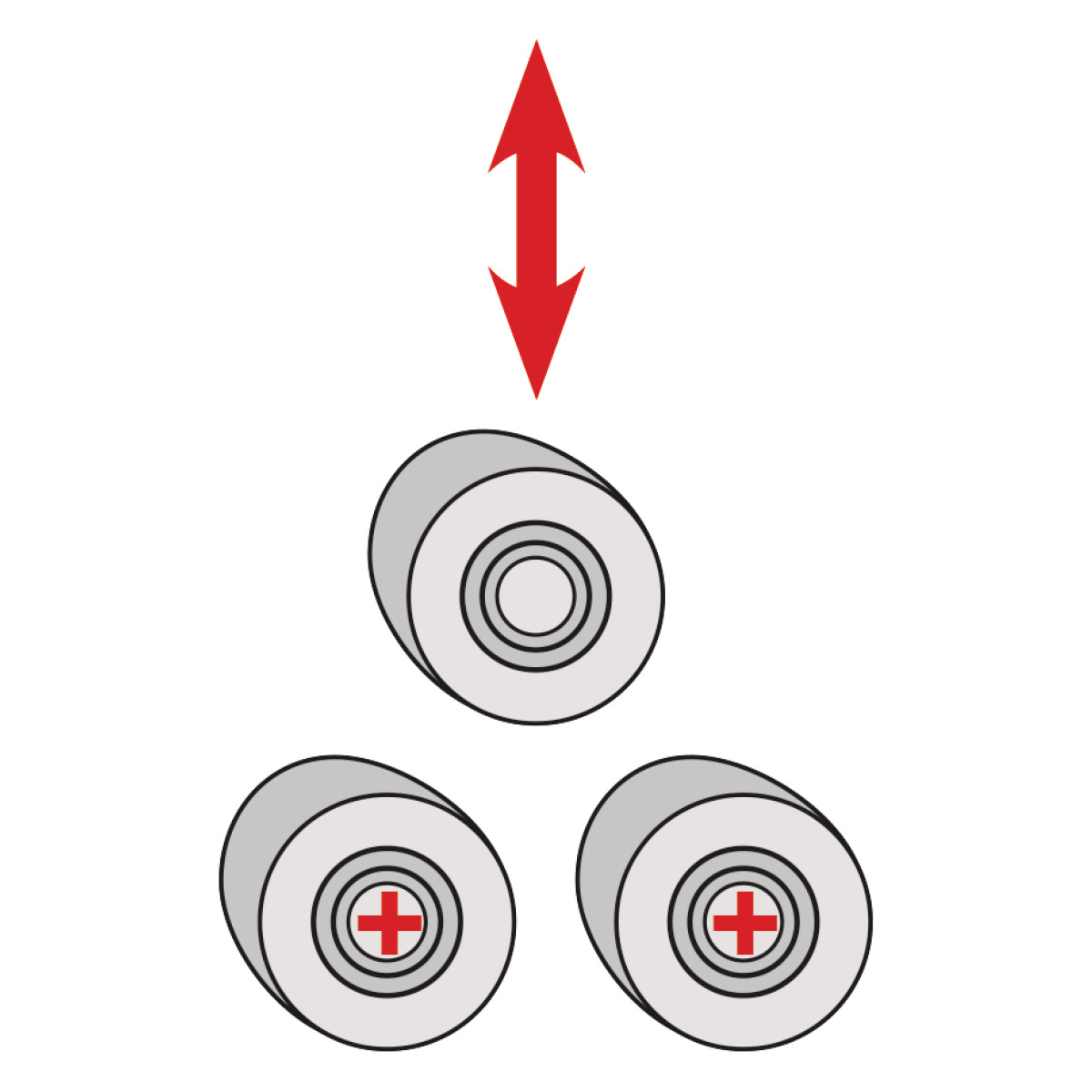

-Hydraulische Zustellung der oberen Walze
-Digitalanzeige für Zustellwalze

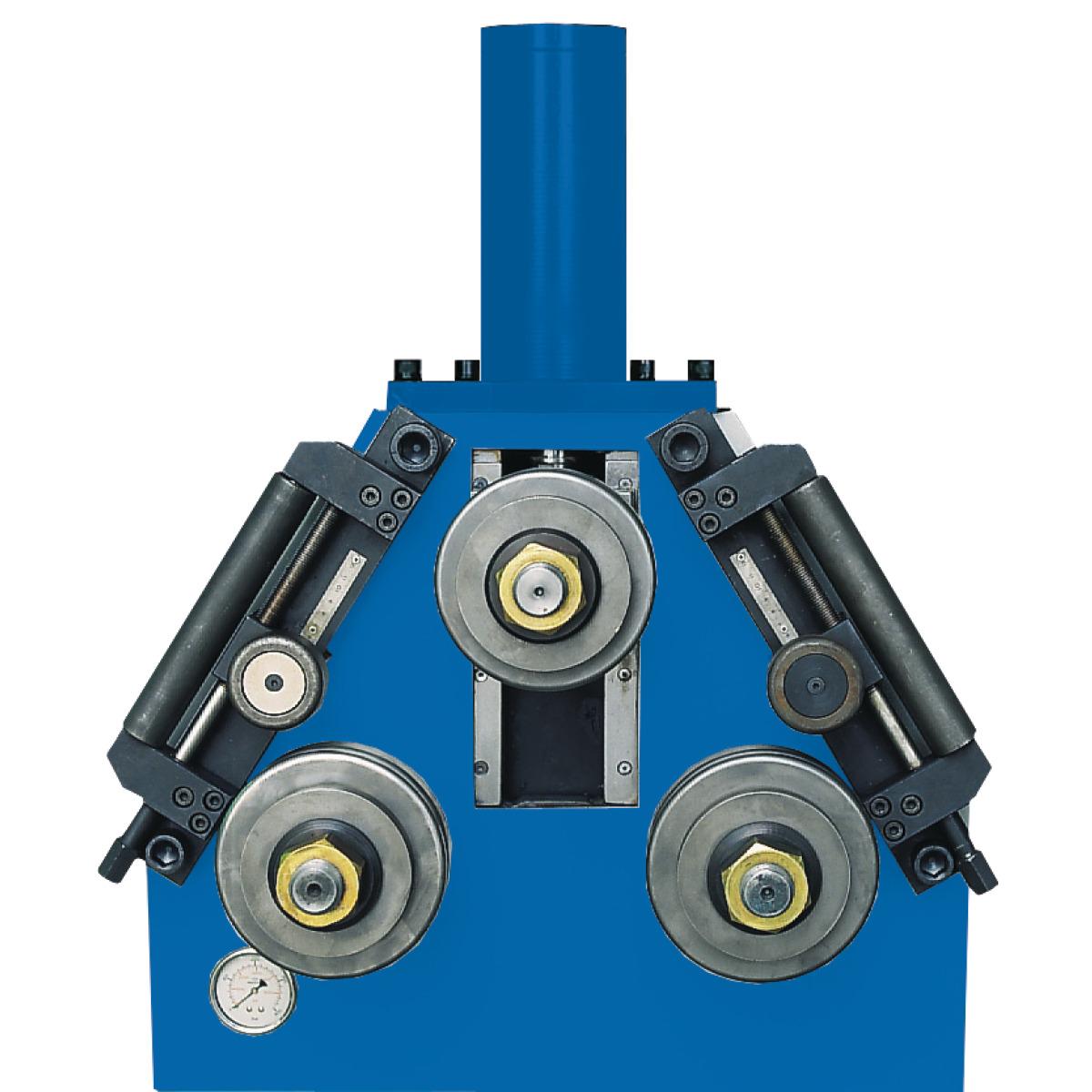

-Alle 3 Walzen angetrieben und gehärtet
-Seitliche Richtrollen, stufenlos verstellbar

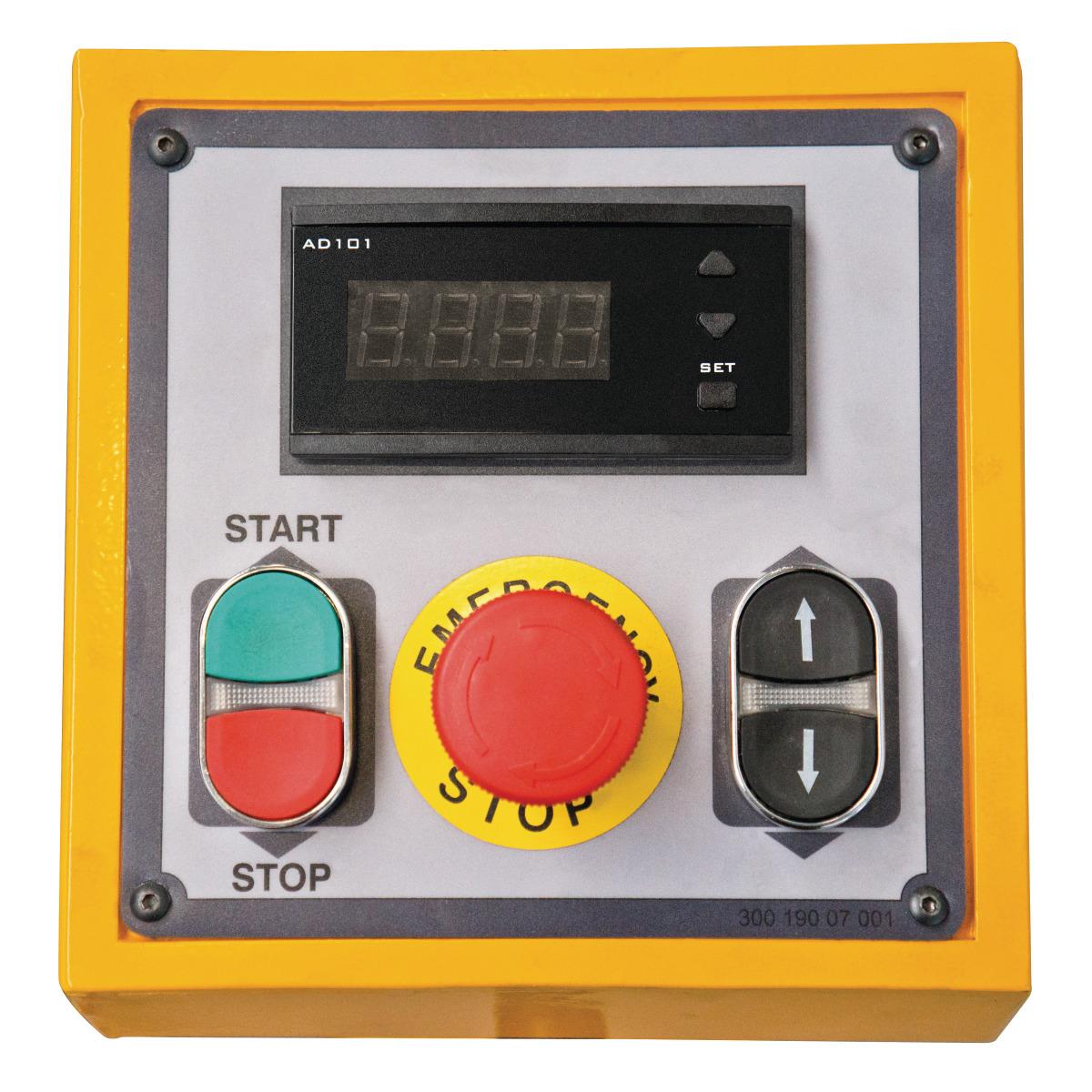

-Separates Steuerpult mit Fußbedienung Sonderzubehör:
-Rohrbiegewalzen
-Winkelbiegewalzen
-Sonderrichtrollen
-Profilbiegewalzen
-Kunststoffwalzen für weiche Materialien Hinweis:
-Bitte bei Bestellung zu bearbeitende Materialart angeben!
-NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich
-Optional kann die Maschine mit Biegerollen speziell für ihre Bedürfnisse bestückt werden
-auch untypische Größen können auf Anfrage angefertigt werden
Technische Daten:
- Länge ca.: 1000 mm
- Breite/Tiefe ca.: 1400 mm
- Höhe ca.: 1650 mm
- Gewicht ca.: 950 kg
- Hauptmotor: 1,5 kW
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 50 mm
- Vierkantmaterial min. Biege-Ø [1]: 800 mm
- Vierkantmaterial Abmessungen [2]: 20 mm
- Vierkantmaterial min. Biege-Ø [2]: 400 mm
- Flachmaterial leichte Achse Abmessungen [1]: 120 x 25 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 600 mm
- Flachmaterial leichte Achse Abmessungen [2]: 50 x 10 mm
- Flachmaterial schwere Achse Abmessungen [1]: 80 x 20 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 1200 mm
- Flachmaterial schwere Achse Abmessungen [2]: 40 x 10 mm
- T-Profil Steg oben Abmessungen [1]: 80 x 9 mm
- T-Profil Steg oben min. Biege-Ø [1]: 1000 mm
- T-Profil Steg oben Abmessungen [2]: 40 x 5 mm
- T-Profil Steg oben min. Biege-Ø [2]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 80 x 9 mm
- T-Profil Steg außen min. Biege-Ø [1]: 1000 mm
- T-Profil Steg außen Abmessungen [2]: 40 x 5 mm
- T-Profil Steg außen min. Biege-Ø [2]: 400 mm
- T-Profil Steg innen Abmessungen [1]: 80 x 9 mm
- T-Profil Steg innen min. Biege-Ø [1]: 1200 mm
- T-Profil Steg innen Abmessungen [2]: 40 x 5 mm
- T-Profil Steg innen min. Biege-Ø [2]: 500 mm
- UPN-Profil Schenkel außen Abmessungen [1]: UPN 120
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 800 mm
- UPN-Profil Schenkel außen Abmessungen [2]: UPN 60
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 500 mm
- UPN-Profil Schenkel innen Abmessungen [1]: UPN 120
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 1200 mm
- UPN-Profil Schenkel innen Abmessungen [2]: UPN 60
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 600 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Wellendurchmesser oben: 215 mm
- Wellendurchmesser unten: 215 mm
- Walzendurchmesser oben: 60 mm
- Walzendurchmesser unten: 60 mm
- Geschwindigkeit: 4 m/min
- Hydraulikdruck: 16 t
Horizontal und vertikal einsetzbar für Profile, Rohre und Vollmaterial
-Schwere Schweißkonstruktion aus Stahl
-Horizontale und vertikale Arbeitsmöglichkeit

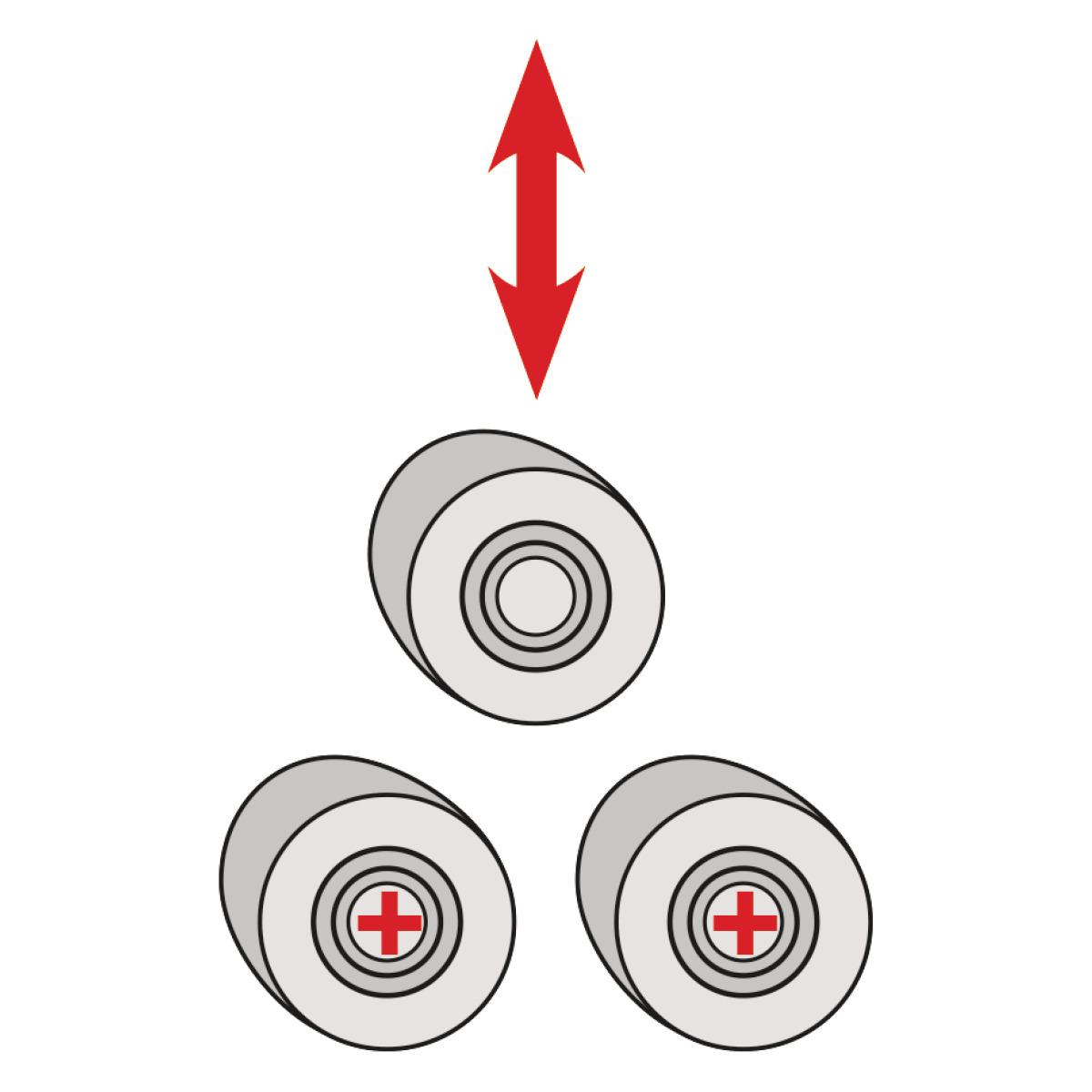

-Hydraulische Zustellung der oberen Walze
-Digitalanzeige für Zustellwalze
-Alle 3 Walzen angetrieben und gehärtet
-Seitliche Richtrollen, stufenlos verstellbar

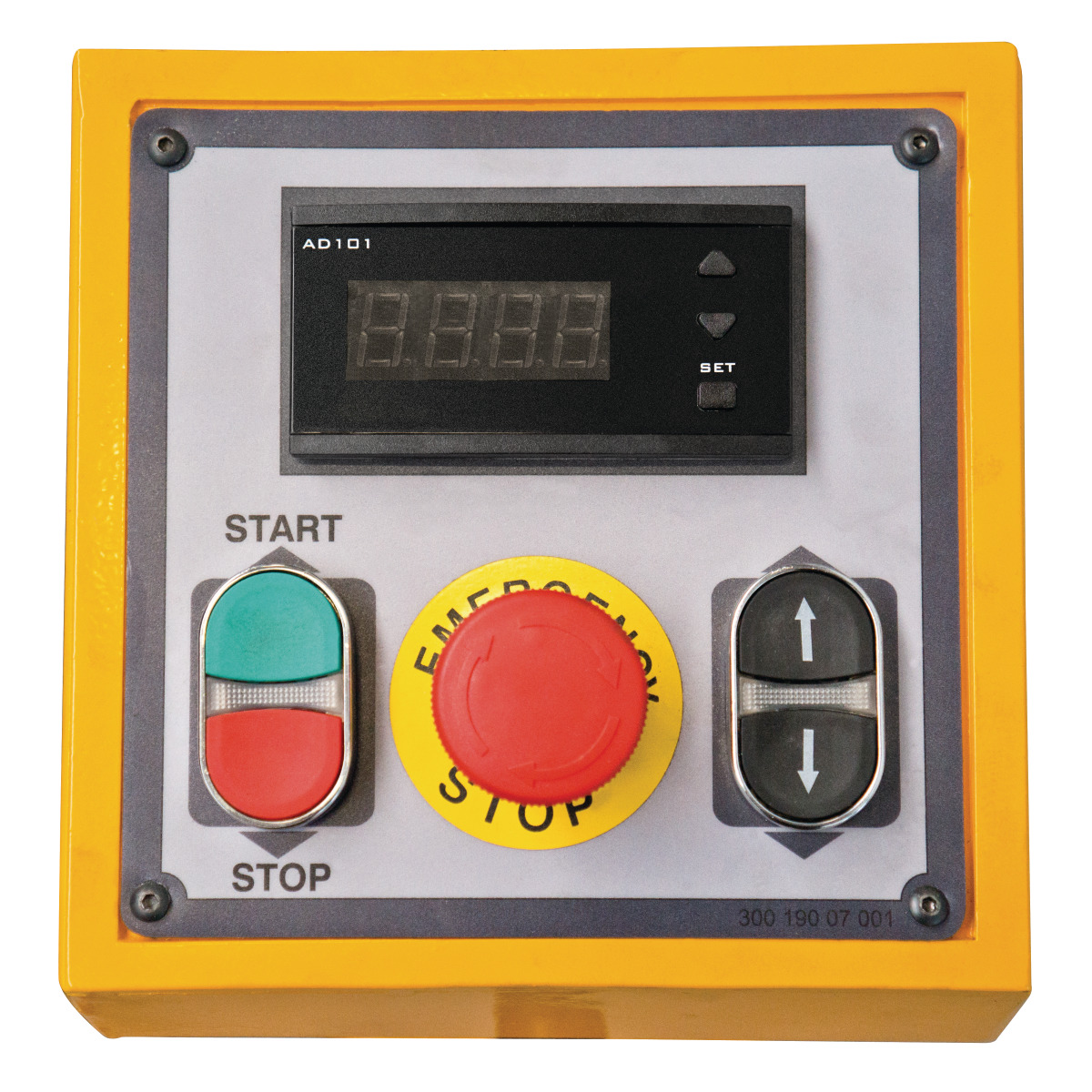

-Separates Steuerpult mit Fußbedienung Sonderzubehör:
-Rohrbiegewalzen
-Winkelbiegewalzen
-Sonderrichtrollen
-Profilbiegewalzen
-Kunststoffwalzen für weiche Materialien Hinweis:
-Bitte bei Bestellung zu bearbeitende Materialart angeben!
-NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich
-Optional kann die Maschine mit Biegerollen speziell für ihre Bedürfnisse bestückt werden
-auch untypische Größen können auf Anfrage angefertigt werden
Technische Daten:
- Länge ca.: 1000 mm
- Breite/Tiefe ca.: 1400 mm
- Höhe ca.: 1650 mm
- Gewicht ca.: 950 kg
- Hauptmotor: 1,5 kW
- Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Vierkantmaterial Abmessungen [1]: 50 mm
- Vierkantmaterial min. Biege-Ø [1]: 800 mm
- Vierkantmaterial Abmessungen [2]: 20 mm
- Vierkantmaterial min. Biege-Ø [2]: 400 mm
- Flachmaterial leichte Achse Abmessungen [1]: 120 x 25 mm
- Flachmaterial leichte Achse min. Biege-Ø [1]: 600 mm
- Flachmaterial leichte Achse Abmessungen [2]: 50 x 10 mm
- Flachmaterial schwere Achse Abmessungen [1]: 80 x 20 mm
- Flachmaterial schwere Achse min. Biege-Ø [1]: 1200 mm
- Flachmaterial schwere Achse Abmessungen [2]: 40 x 10 mm
- T-Profil Steg oben Abmessungen [1]: 80 x 9 mm
- T-Profil Steg oben min. Biege-Ø [1]: 1000 mm
- T-Profil Steg oben Abmessungen [2]: 40 x 5 mm
- T-Profil Steg oben min. Biege-Ø [2]: 400 mm
- Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
- T-Profil Steg außen Abmessungen [1]: 80 x 9 mm
- T-Profil Steg außen min. Biege-Ø [1]: 1000 mm
- T-Profil Steg außen Abmessungen [2]: 40 x 5 mm
- T-Profil Steg außen min. Biege-Ø [2]: 400 mm
- T-Profil Steg innen Abmessungen [1]: 80 x 9 mm
- T-Profil Steg innen min. Biege-Ø [1]: 1200 mm
- T-Profil Steg innen Abmessungen [2]: 40 x 5 mm
- T-Profil Steg innen min. Biege-Ø [2]: 500 mm
- UPN-Profil Schenkel außen Abmessungen [1]: UPN 120
- UPN-Profil Schenkel außen min. Biege-Ø [1]: 800 mm
- UPN-Profil Schenkel außen Abmessungen [2]: UPN 60
- UPN-Profil Schenkel außen min. Biege-Ø [2]: 500 mm
- UPN-Profil Schenkel innen Abmessungen [1]: UPN 120
- UPN-Profil Schenkel innen min. Biege-Ø [1]: 1200 mm
- UPN-Profil Schenkel innen Abmessungen [2]: UPN 60
- UPN-Profil Schenkel innen min. Biege-Ø [2]: 600 mm
- Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Wellendurchmesser oben: 215 mm
- Wellendurchmesser unten: 215 mm
- Walzendurchmesser oben: 60 mm
- Walzendurchmesser unten: 60 mm
- Geschwindigkeit: 4 m/min
- Hydraulikdruck: 16 t
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
