Holzmann Maschinen Metalldrehbank mit Digitalanzeige ED1000PIDIG_400V

Art.Nr.:: ED1000PIDIG_400V
Lieferzeit:: 120 Werktage (Ausland abweichend)
Lagerbestand:: Stk

9.816,61 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

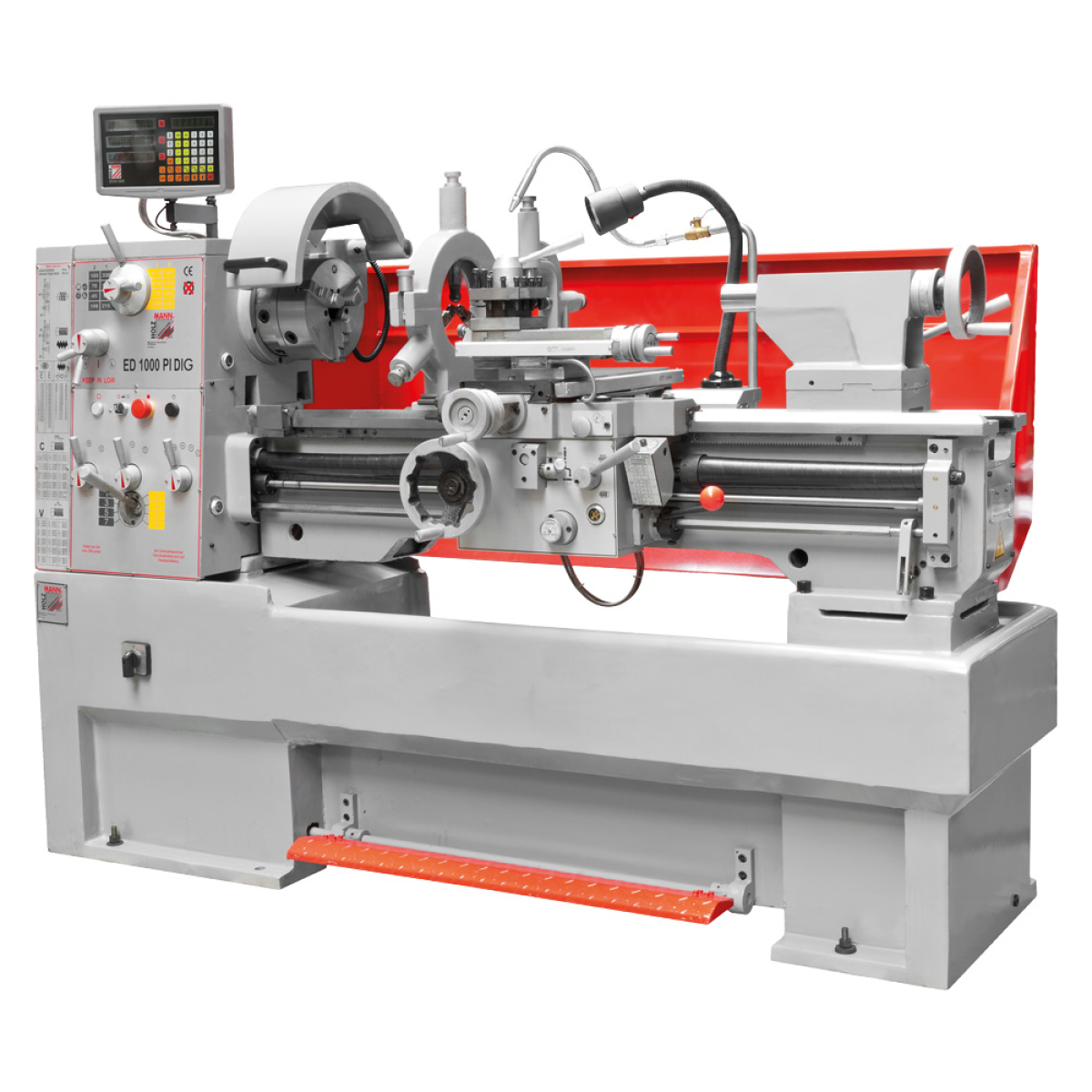

Holzmann Maschinen ED1000PIDIG_400V Metalldrehbank mit Digitalanzeige

Highlights:

mit 3-Achs-Digitalanzeige
schwere Industriemaschine in Vollgussbettausführung
sehr breites (250mm), induktiv gehärtetes und geschliffenes Maschinenbett
Leitspindelabdeckung sorgt für sicheres Arbeiten

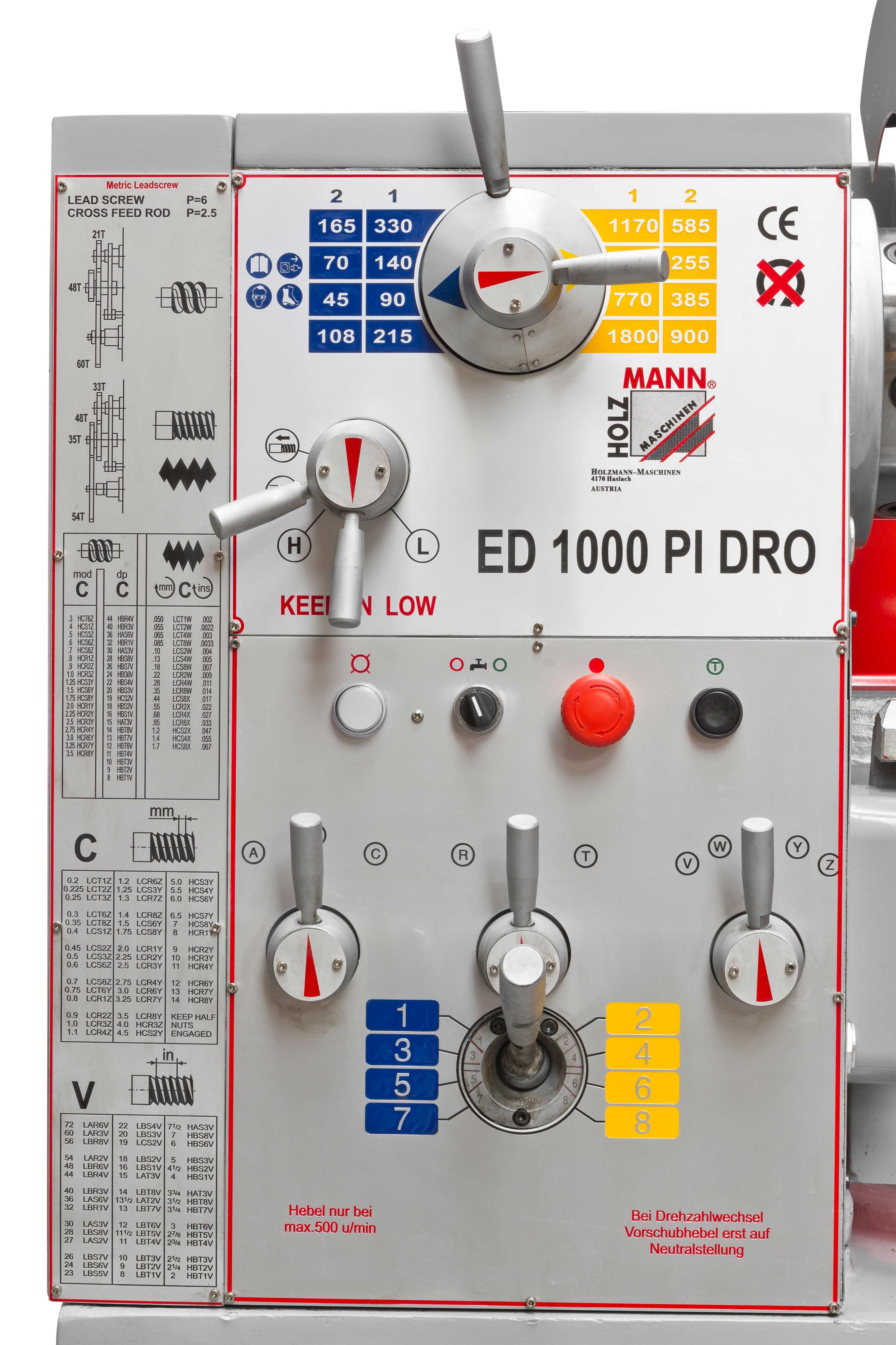

handliche und einfache Bedienung durch übersichtliche Schalteinheit
herausnehmbare Brücke zur Bearbeitung großer Werkstücke
sämtliche Führungen über Keilleisten nachstellbar
Camlock Spindelaufnahme D1-6, DIN 55029
zum Kegeldrehen kann der Reitstock außermittig verstellt werden
Ölbadgetriebe mit geschliffenen und gehärteten Getrieberädern
große Spindelbohrung mit einem Durchmesser von 52mm
kpl. mit Fußbremse und automatischer Abschaltung zum sofortigen Spindelstop
sehr große Anzahl an unterschiedl. Gewindesteigungen
inklusive Kühlmitteleinrichtung und Halogenlampe

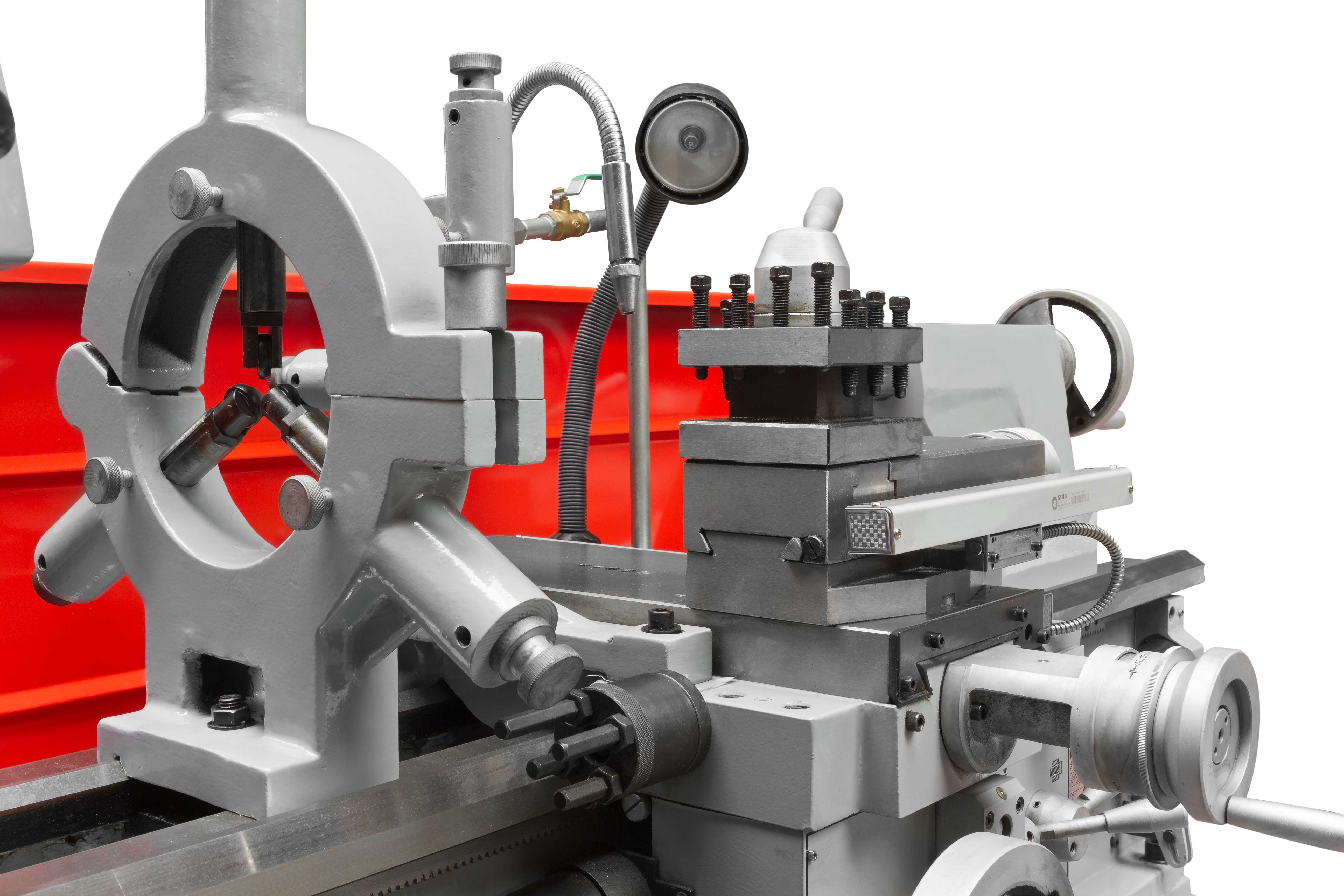

Lieferumfang: 3-Achs-Digitalanzeige, 3-Backenfutter Ø200mm, 4-Backenplanscheibe Ø250mm, Aufspannscheibe Ø350mm, Reduzierhülse MK6/MK4, 2 feste Zentrierspitzen MK4, feststehende Lünette Durchlass 15 – 160mm, mitlaufende Lünette Durchlass 14 – 70mm, Gussunterbau, Spindelbremse, Spritzwand, Drehfutterschutz, Mikrometer-Längsanschlag, Gewindeuhr, 4-fach Stahlhalter, Kühlmitteleinrichtung, Halogenlampe, Wechselrädersatz, Bedienwerkzeug

Technische Details
Motorleistung S1 in W: 3300
Motorleistung S6 in W: 4600
Spannung: 400V
Spitzenweite in mm: 1000
Spitzenhöhe in mm: 205
max. Umlaufdurchmesser Bett in mm: 410
max. Umlaufdurchmesser Querschlitten in mm: 250
max. Umlaufdurchmesser ohne Brücke in mm: 590
Drehspindeldrehzahl in min-1: (16) 45-1800
Spindelbohrung in mm: 52
Spindelaufnahme: MK6/MT6
Reitstockkonus: MK4/MT4
Längsvorschub in min-1: 0,05-1,7
Quervorschub in min-1: 0,025-0,85
Verfahrweg Längsschlitten in mm: 120
Verfahrweg Querschlitten in mm: 210
Pinolenweg in mm: 120
Gewinde Metrisch in mm/r: 0,2-14
Gewinde Zoll: 72-2
max. Werkzeugaufnahme: 25mm

Versandmaße:

Breite in mm: 1.590
Länge in mm: 2.020
Höhe in mm: 1.535
Bruttogewicht in kg: 1.384

EAN Code: 9120039905389
Artikelnummer: ED1000PIDIG_400V

Produktsicherheit

Informationen zur Produktsicherheit:

Kontrollieren Sie die Maschine vor Inbetriebnahme auf Vollständigkeit und Funktion. Benutzen Sie die Maschine nur dann, wenn die für die Bearbeitung erforderlichen trennenden Schutzeinrichtungen und andere nicht trennende Schutzeinrichtungen angebracht sind, sich in gutem Betriebszustand befinden und richtig gewartet sind.
Wählen Sie als Aufstellort einen ebenen, erschütterungsfreien, rutschfesten Untergrund.
Sorgen Sie für ausreichend Platz rund um die Maschine!
Sorgen Sie für ausreichende Lichtverhältnisse am Arbeitsplatz, um stroboskopische Effekte zu vermeiden.
Achten Sie auf ein sauberes Arbeitsumfeld
Entfernen Sie Werkzeugschlüssel und anderes Einstellwerkzeug, bevor Sie die Maschine einschalten.
Halten Sie den Bereich rund um die Maschine frei von Hindernissen (z.B. Staub, Späne, abgeschnittene Werkstückteile etc.).
Überprüfen Sie die Verbindungen der Maschine vor jeder Verwendung auf ihre Festigkeit
Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Schalten Sie die Maschine vor dem Verlassen des Arbeitsbereiches aus und sichern Sie sie gegen unbeabsichtigte bzw. unbefugte Wiederinbetriebnahme.
Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind.
Stellen Sie sicher, dass Unbefugte einen entsprechenden Sicherheitsabstand zum Gerät einhalten, und halten Sie insbesondere Kinder von der Maschine fern
Tragen Sie bei Arbeiten an der Maschine niemals lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
Verbergen Sie lange Haare unter einem Haarschutz.
Tragen Sie eng anliegende Arbeitsschutzkleidung sowie geeignete Schutzausrüstung (Augenschutz, Staubmaske, Gehörschutz; Handschuhe nur beim Umgang mit Werkzeugen).
Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht und wenden Sie auf keinen Fall übermäßige Gewalt an.
Überbeanspruchen Sie die Maschine nicht!
Setzen Sie die Maschine vor Einstell-, Umrüst-, Reinigungs-, Wartungs- oder Instandhaltungsarbeiten etc. still und trennen Sie sie von der Stromversorgung. Warten Sie vor der Aufnahme von Arbeiten an der Maschine den völligen Stillstand aller Werkzeuge bzw. Maschinenteile ab und sichern Sie die Maschine gegen unbeabsichtigtes Wiedereinschalten.
Unterlassen Sie das Arbeiten an der Maschine bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen!
Verwenden Sie die Maschine nicht in Bereichen, in denen Dämpfe von Farben, Lösungsmitteln oder brennbaren Flüssigkeiten eine potenzielle Gefahr darstellen (Brand- bzw. Explosionsgefahr!).
Achten Sie darauf, dass die Maschine geerdet ist.
Verwenden Sie nur geeignete Verlängerungskabel.
Vorschriftsmäßige Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
Der Einsatz der Maschine in feuchter Umgebung ist nur dann statthaft, wenn die Stromquelle mit einem Fehlerstrom-Schutzschalter geschützt ist.
