Beschreibung:

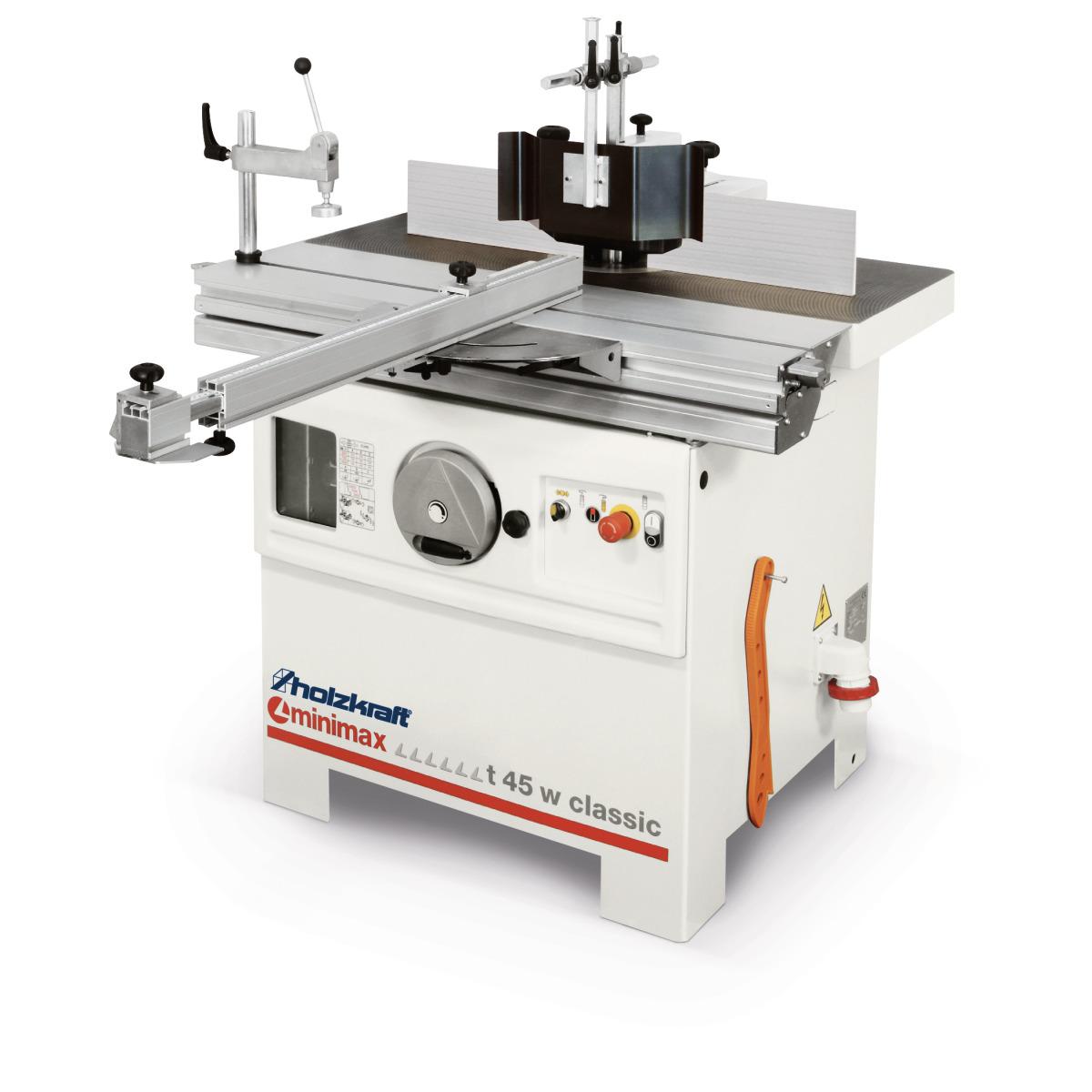

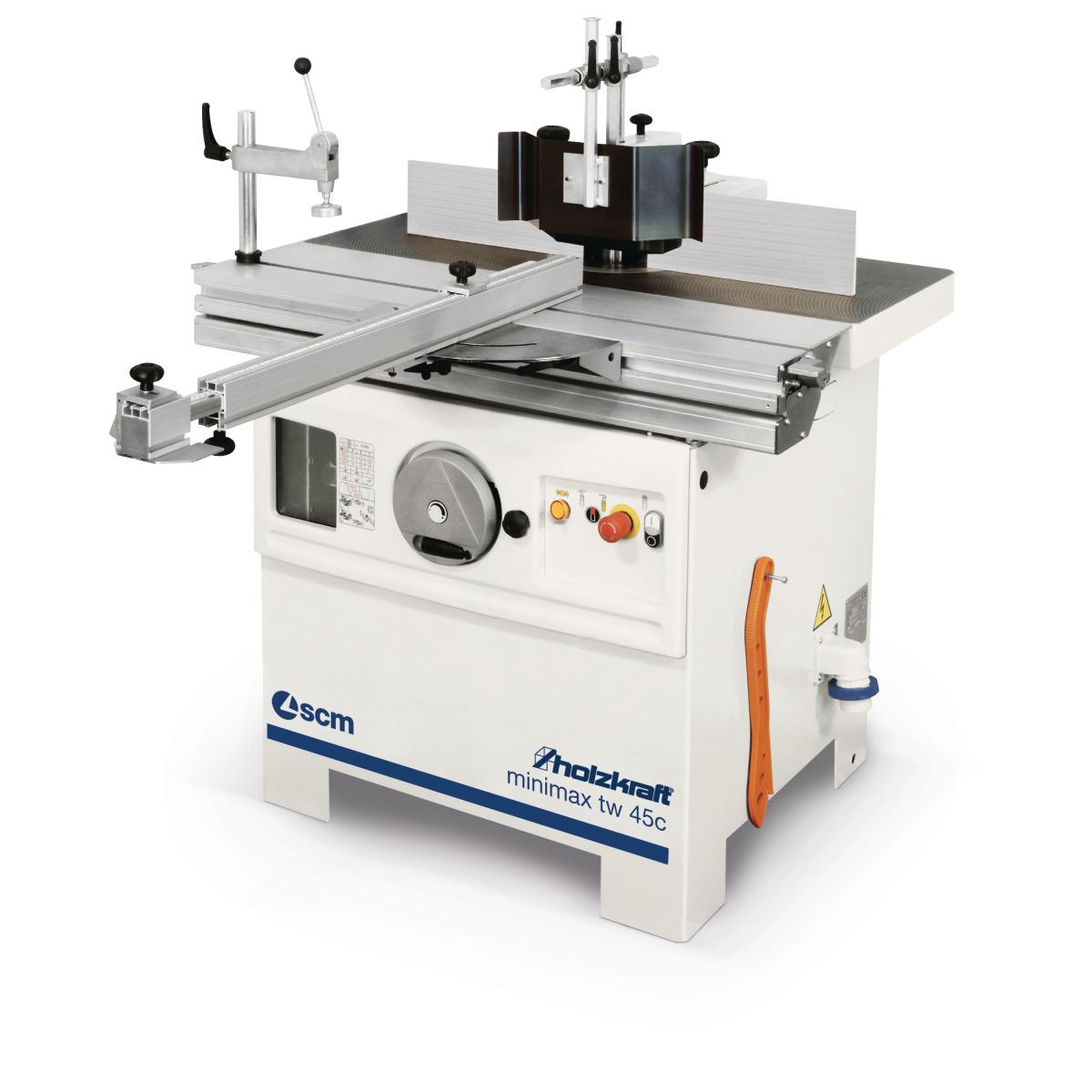

Mit Aluminiumschiebeschlitten und schwenkbarer Frässpindel – hohe Leistung bei geringer Investition
-Stabile Stahl-Graugusskonstruktion
-Schwenkbare Frässpindel von 0° bis -45° nach hinten, mit Rechts-Linkslauf
-3 Spindeldrehzahlen von 3500
-10000 min¯¹
-Serienmäßig mit Rechts-Linkslauf der Frässpindel
-Groß dimensioniertes Fräsaggregat aus Grauguss, direkt am Tisch befestigt
-Solider und präziser Graugusstisch
-Schneller und problemloser Geschwindigkeitswechsel
-Leistungstarker 5,0 kW Industriemotor

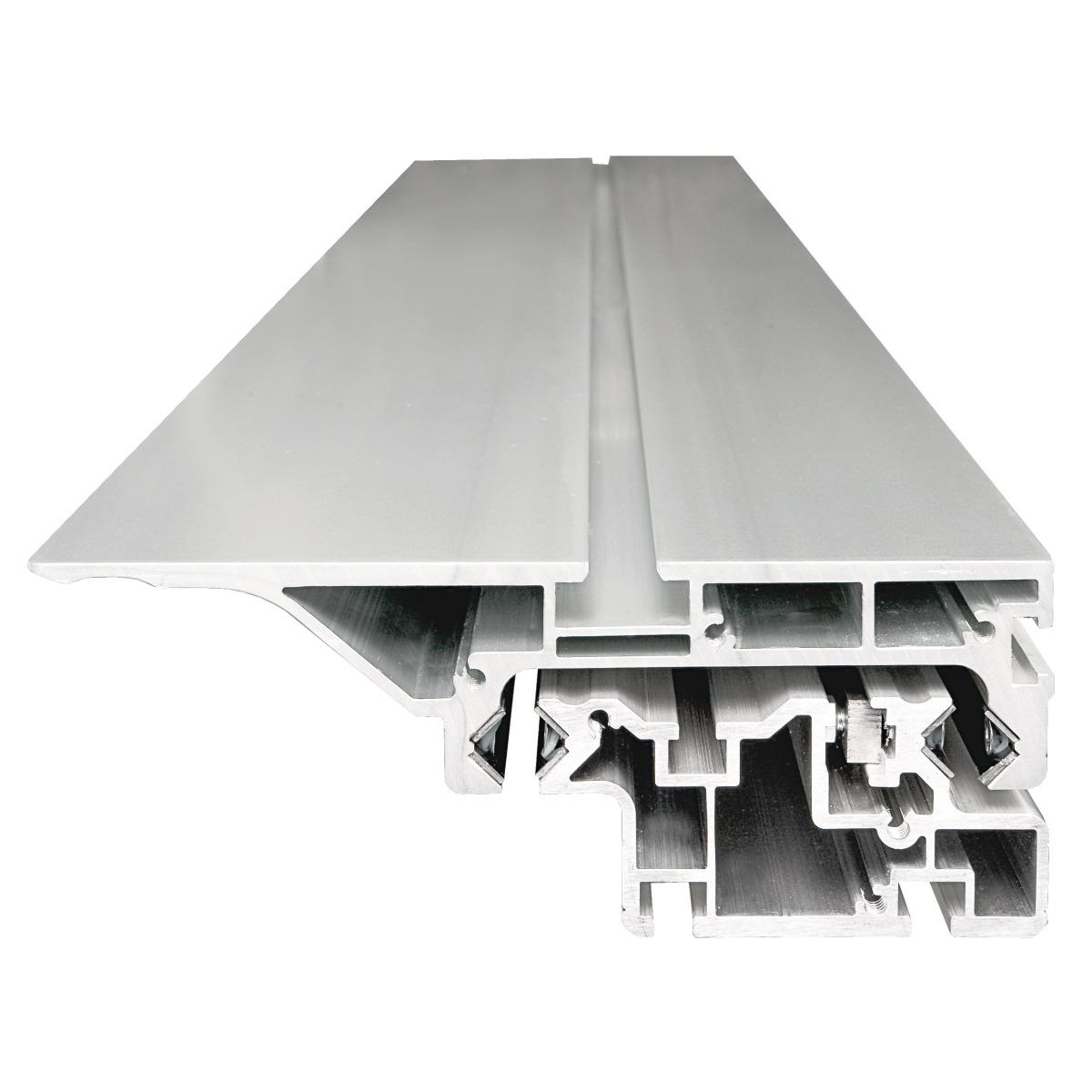

-Serienmäßige Bogenfrässchutzhaube Ausstattungsdetails Alu-Schiebeschlitten

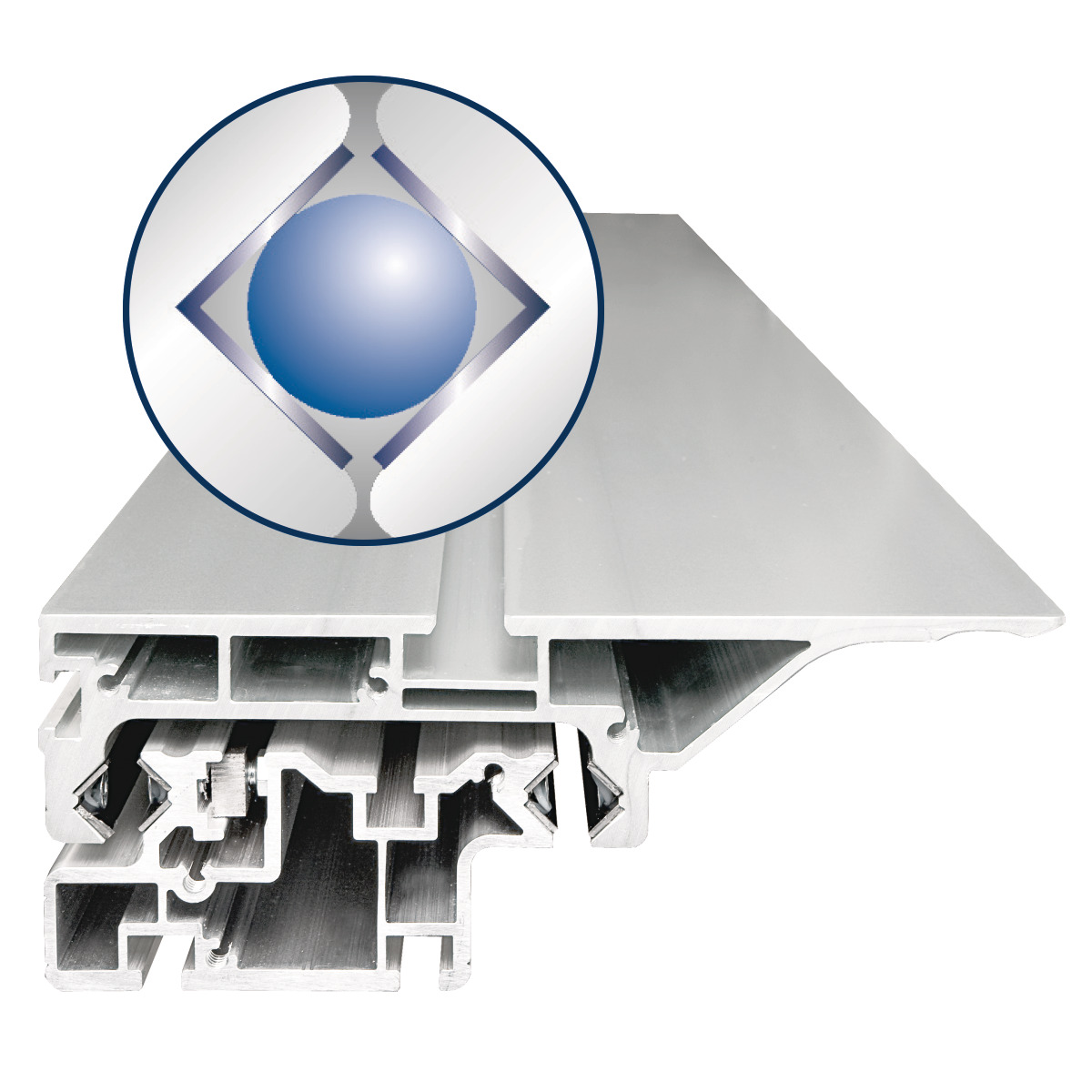

-ausgestattet mit millionenfachbewährtem Kugelkontaktsystem
-Verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch Grauguss-Fräsaggregat
-Direkt am Frästisch befestigt
-Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringstmögliche Lagerbelastung und höchstmögliche Lebensdauer
-3 Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹ Leistungsstarke Motoren
-mit leistungsstarkem Drehstrom-Motor ausgestattet Frässschutz

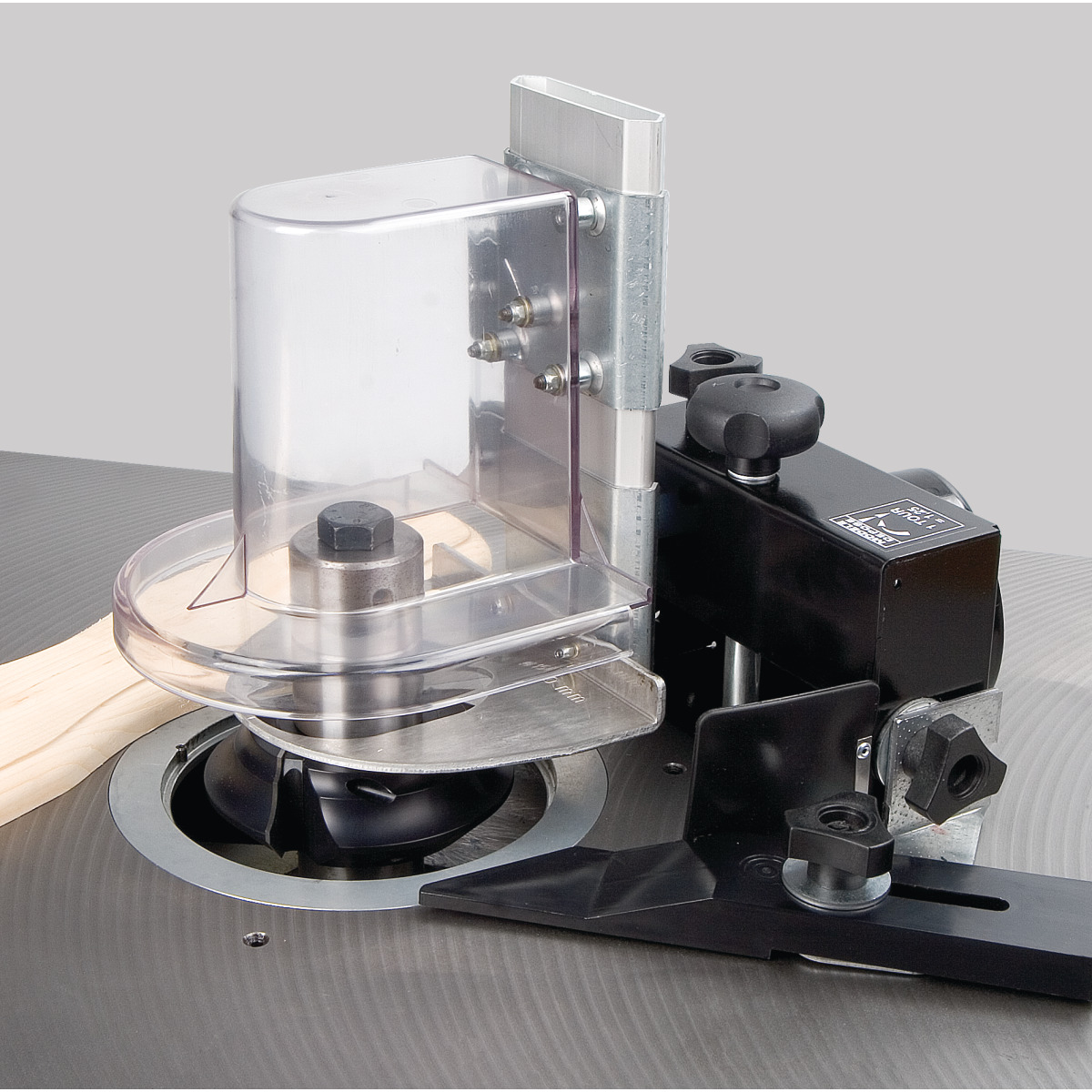

-Der Frässschutz ist für maximale Sicherheit serienmäßig mit einer höhenverstellbaren Führungsschiene und Schutzblech ausgestattet. Fräsanschlag
-Exakter Fräsanschlag mit einer Schnellverstellung und einer Feineinstellung mit Skala an der Anschlagbacke
-Der integrierte Absauganschluss sorgt für freie Sicht Frästischöffnung

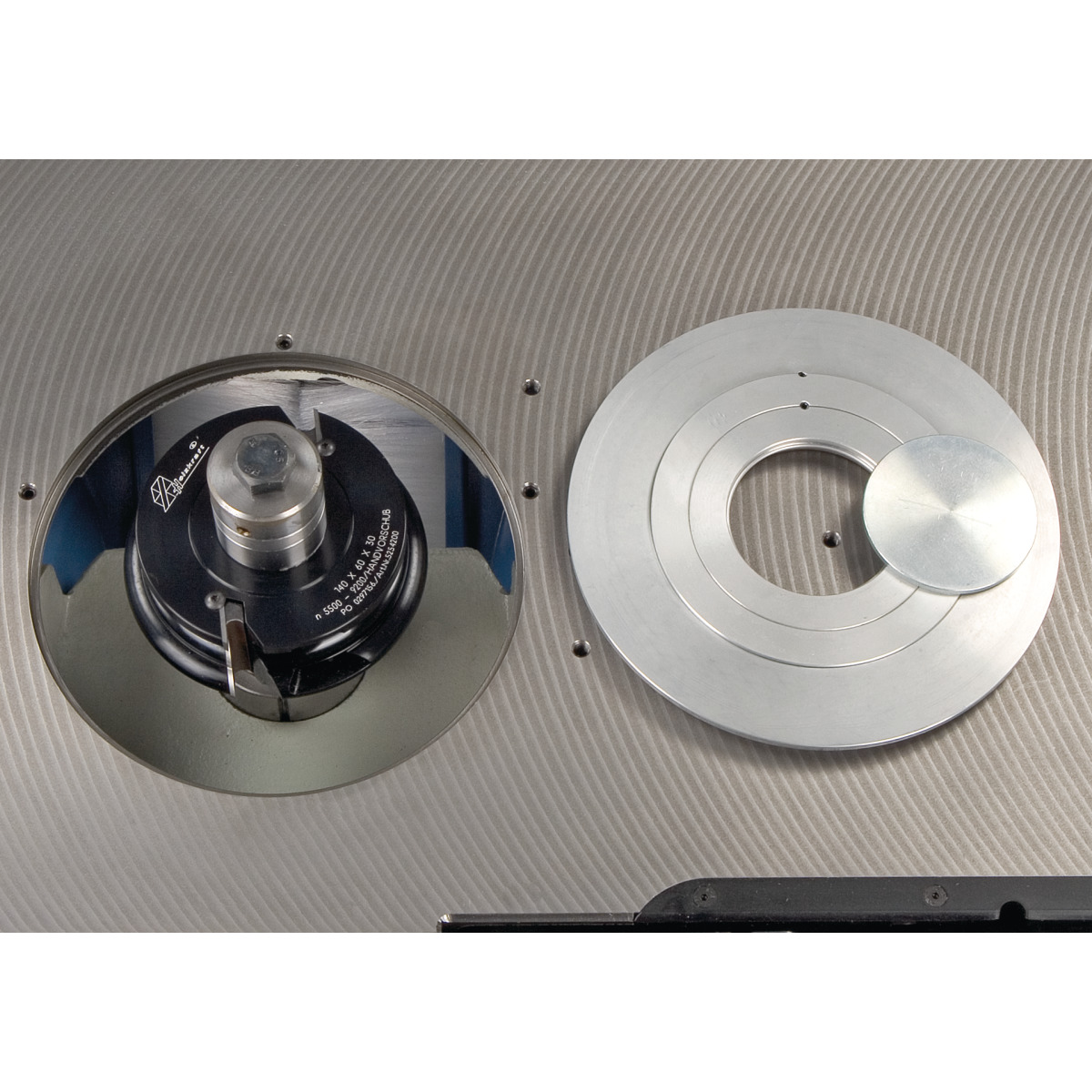

-Eine große Frästischöffnung ermöglicht auch den Einsatz von größeren Abplattfräsern und Zapfenschneid- und Schlitzwerkzeugen über und unter dem Tisch Bogenfrässchutzhaube
-Serienmäßig im Lieferumfang enthalten Wendeanschlagbacken
-Vielseitig integrierbarer Anschlag zum Überbrücken der Werkzeuglücke
-Ermöglicht sicheres Arbeiten auch mit schmalen Werkstücken
Technische Daten:
- Gewicht ca.: 290 kg
- Absaugstutzendurchmesser: 2 x 120 mm
- Hauptmotor: 5,0 kW
- Arbeitstischlänge: 1000 mm
- Arbeitstischbreite: 435 mm
- Tischhöhe: 900 mm
- Schiebeschlittenlänge: 1000 mm
- Schiebeschlittenbreite: 270 mm
- Platzbedarf Länge: 1945 mm
- Platzbedarf Breite/Tiefe: 2220 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge: 1000 mm
- Maschinenkörper Breite/Tiefe: 710 mm
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Neigung: 0 bis -45 °
- Nutzlänge: 100 mm
- Überstand max. über Tisch: 130 mm
- Drehzahl(en): 3500/7000/10000 min¯¹
- Dorndurchmesser: 30 mm
- Werkzeugdurchmesser max. absenkbar: 180 mm
- Profilfräsen: 210 mm
- Zapfenfräsen: 275 mm
