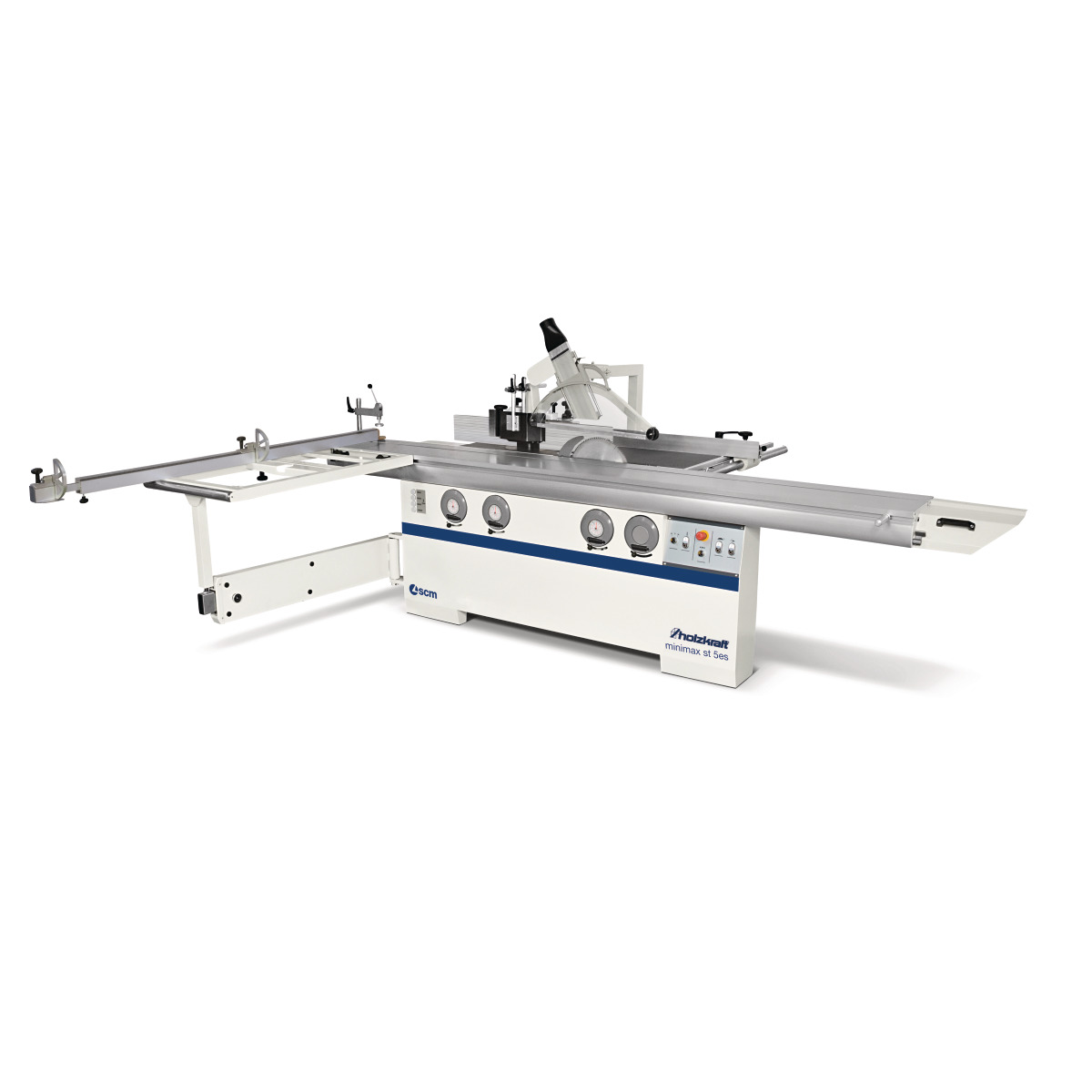

Holzkraft Säge-Fräse-Kombination minimax st 5es 26
Beschreibung:
Maximale Ausstattung für den Profi. Mit Gehrungsschnittvorrichtung und schwenkbarer Frässpindel
-Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
-Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und päzise einstellbar
-Sägeaggregat schwenkbar von 90° bis -45°
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium
-Großer Ausleger (1200 x 650 mm)
-Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis 3300 mm
-Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
-Vier Fräsgeschwindigkeiten
-Mit Rechts-Linkslauf der Frässpindel
-Drei unabhängige Motoren
-Mit abschließbarem Hauptschalter, Motorschutzschalter

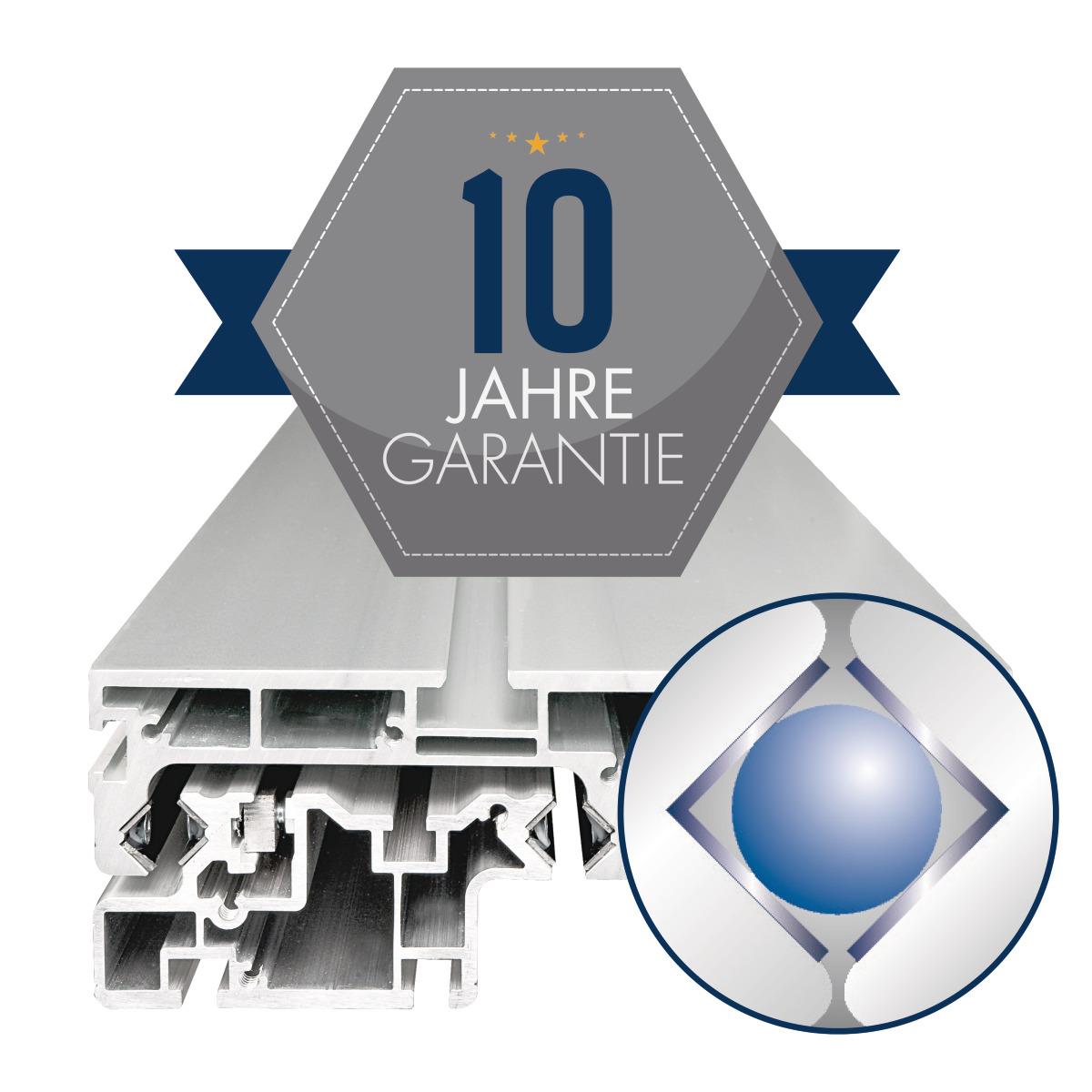

-Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten Ausstattungsdetails: Schiebeschlitten mit Kugelkontaktsystem
-Aus eloxiertem Aluminium
-Führungen aus gehärtetem und geschliffenem Stahl, 15% härter als herkömmlicher Stahl
-Führungen vernietet und nicht geklebt

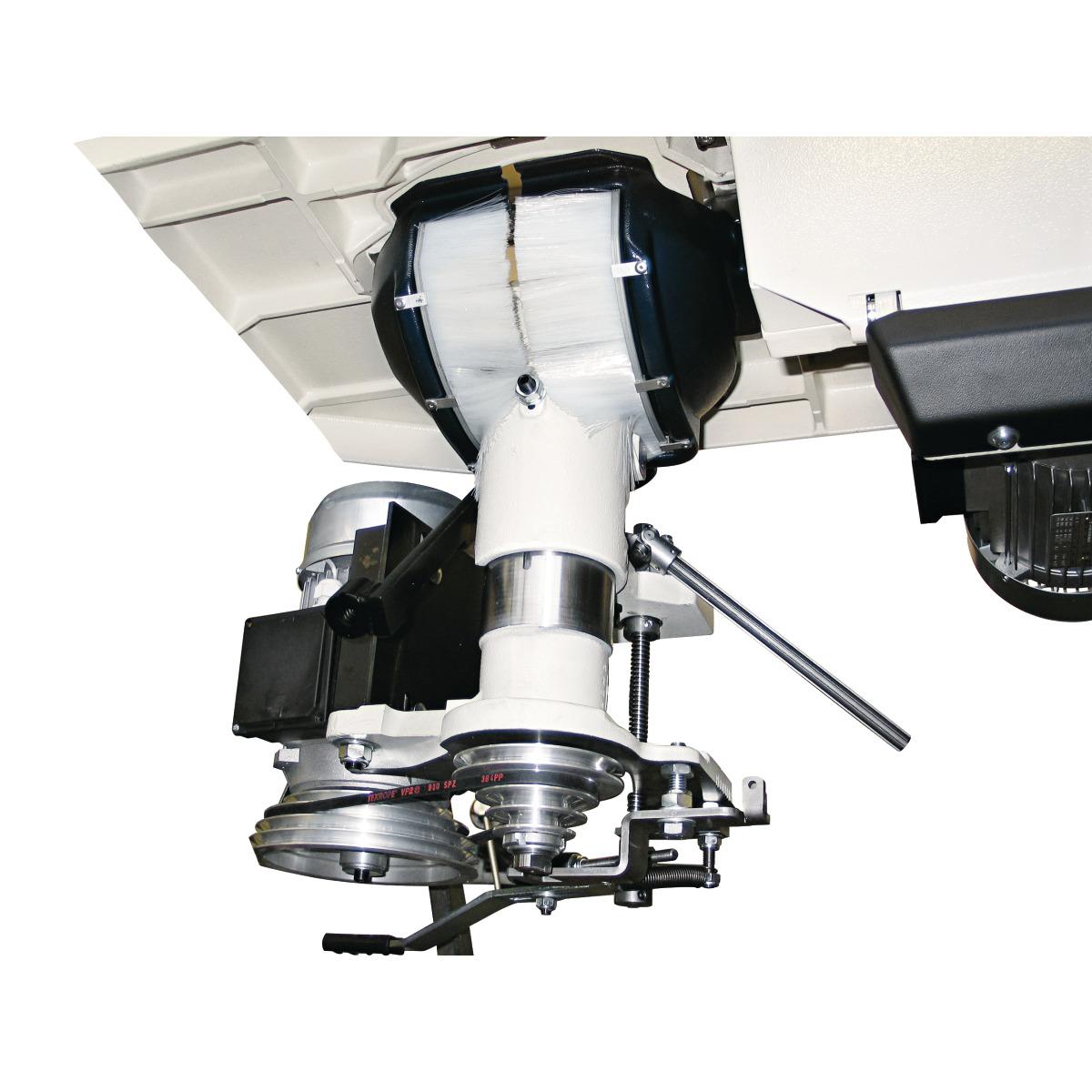

-Leichtläufig, geräuscharm und zuverlässig Doppelwiegen-Fräsaggregat
-Schwenkbar, aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe

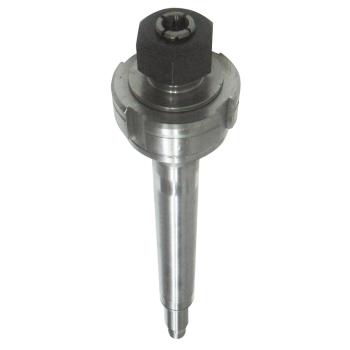

-Frässpindel weit oben auf Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer

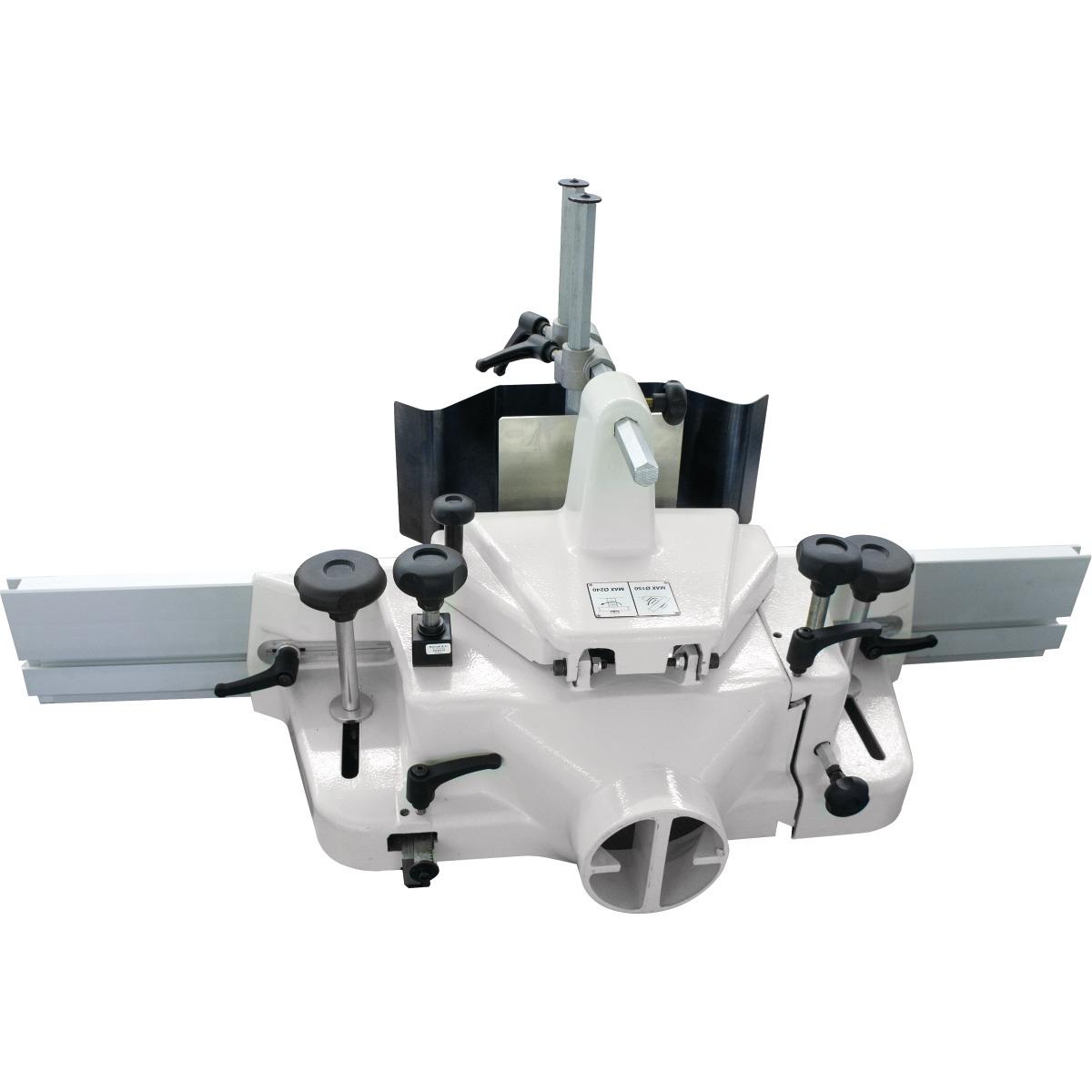

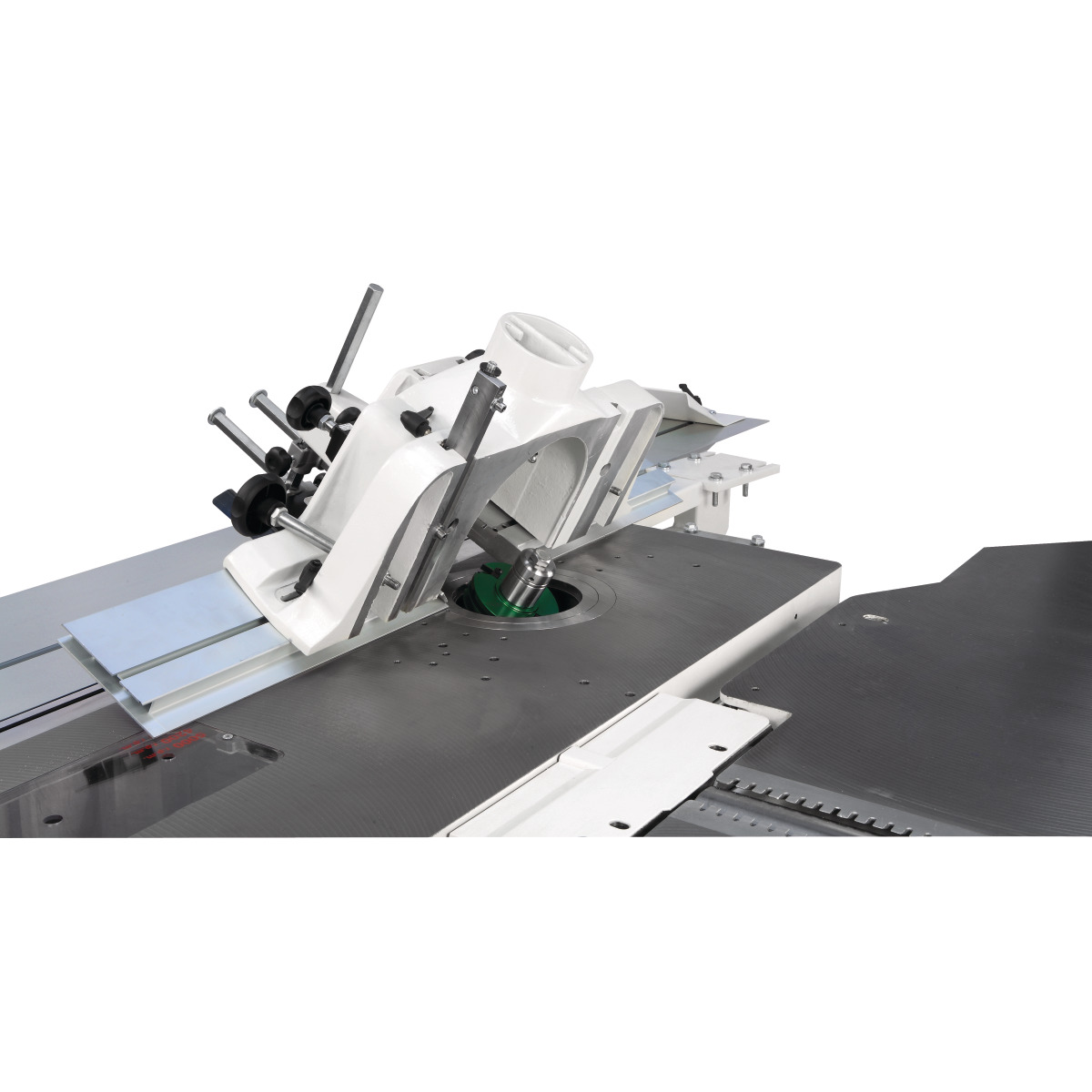

-Leistungsstarke Industriemotoren Fräsanschlag
-Schwere Profi-Ausführung
-Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
-3-fach positionierbar für schnelle Wiederbringung der Einstellung

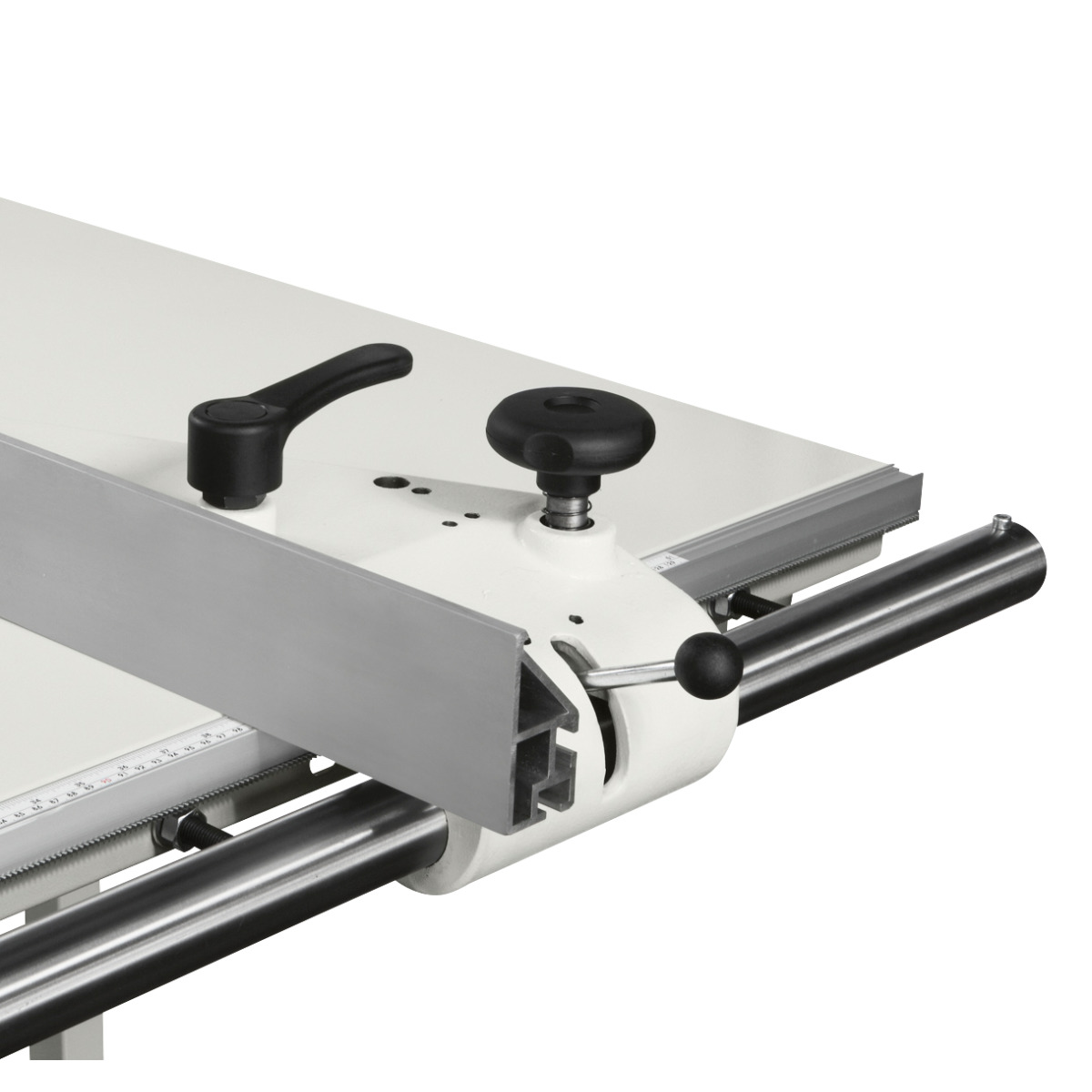

-Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken Parallelanschlag
-Mit Feineinstellung und Schnellspannung
-Stabile Rundstangenführung aus geschliffenem Stahl
-Bequem abklappbar für den Zuschnitt großer Werkstücke

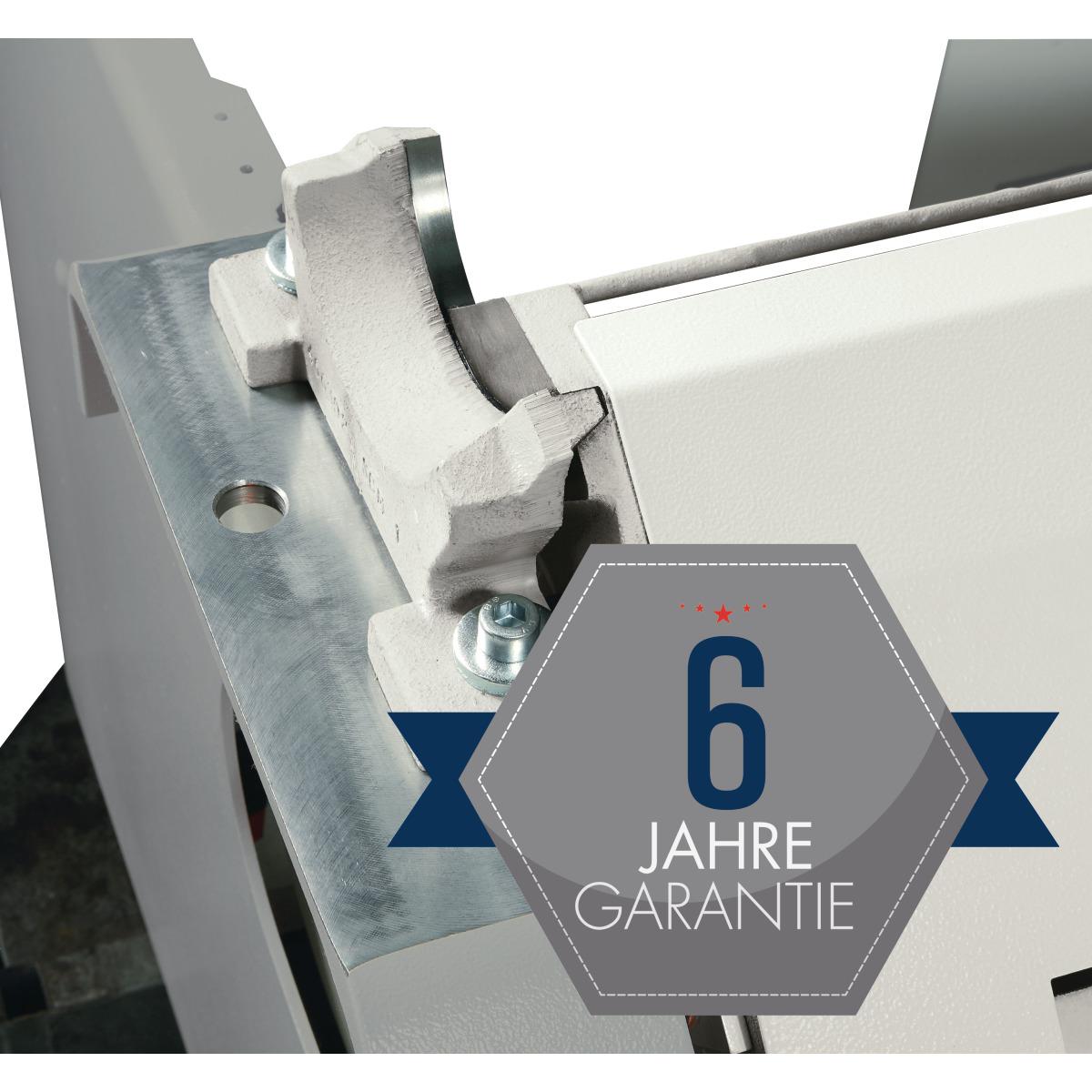

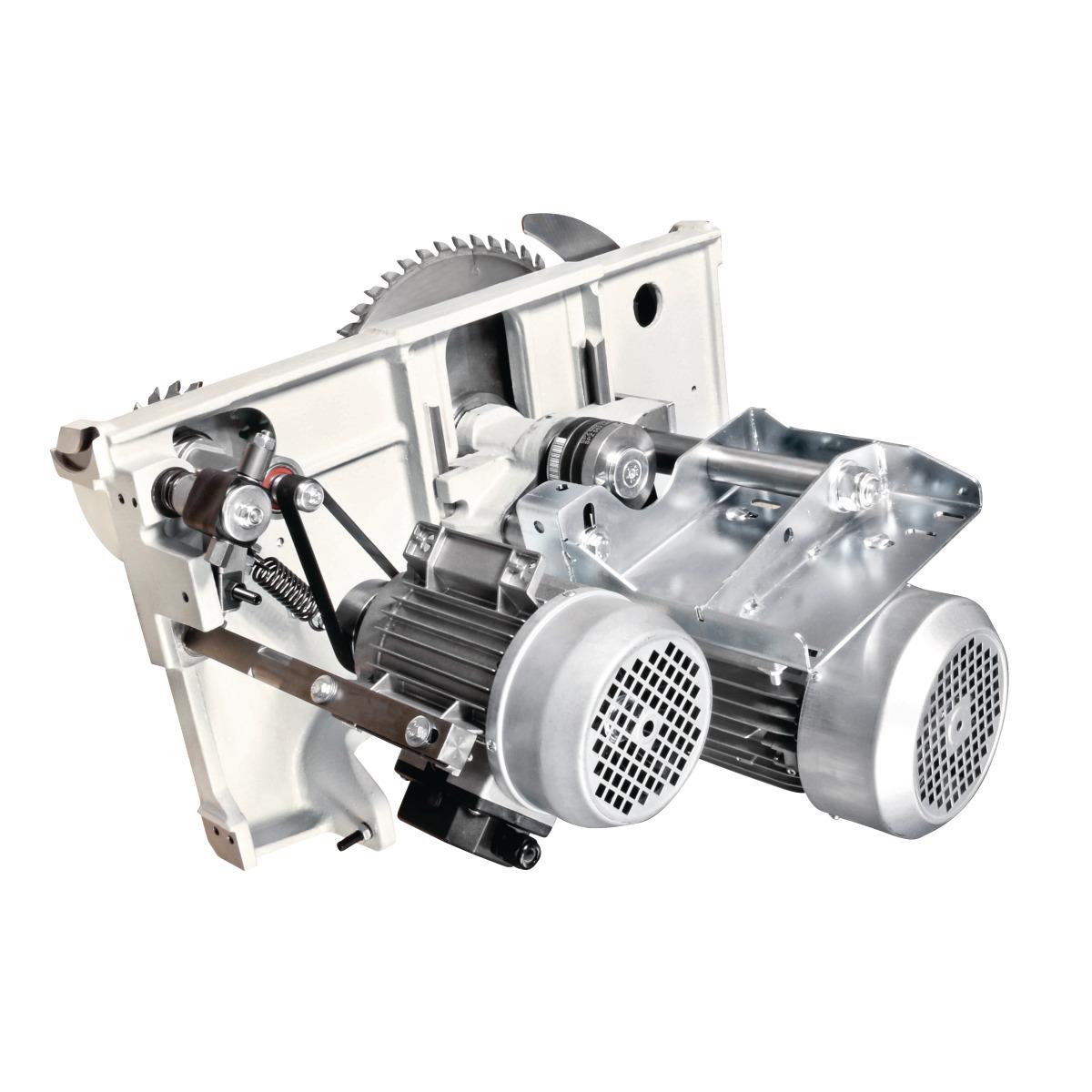

-Umsteckbares Alu-Lineal für schmale Werkstücke Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Serienmäßig Vorritzaggregat mit separatem Vorritzmotor 0,55 kW Ausleger

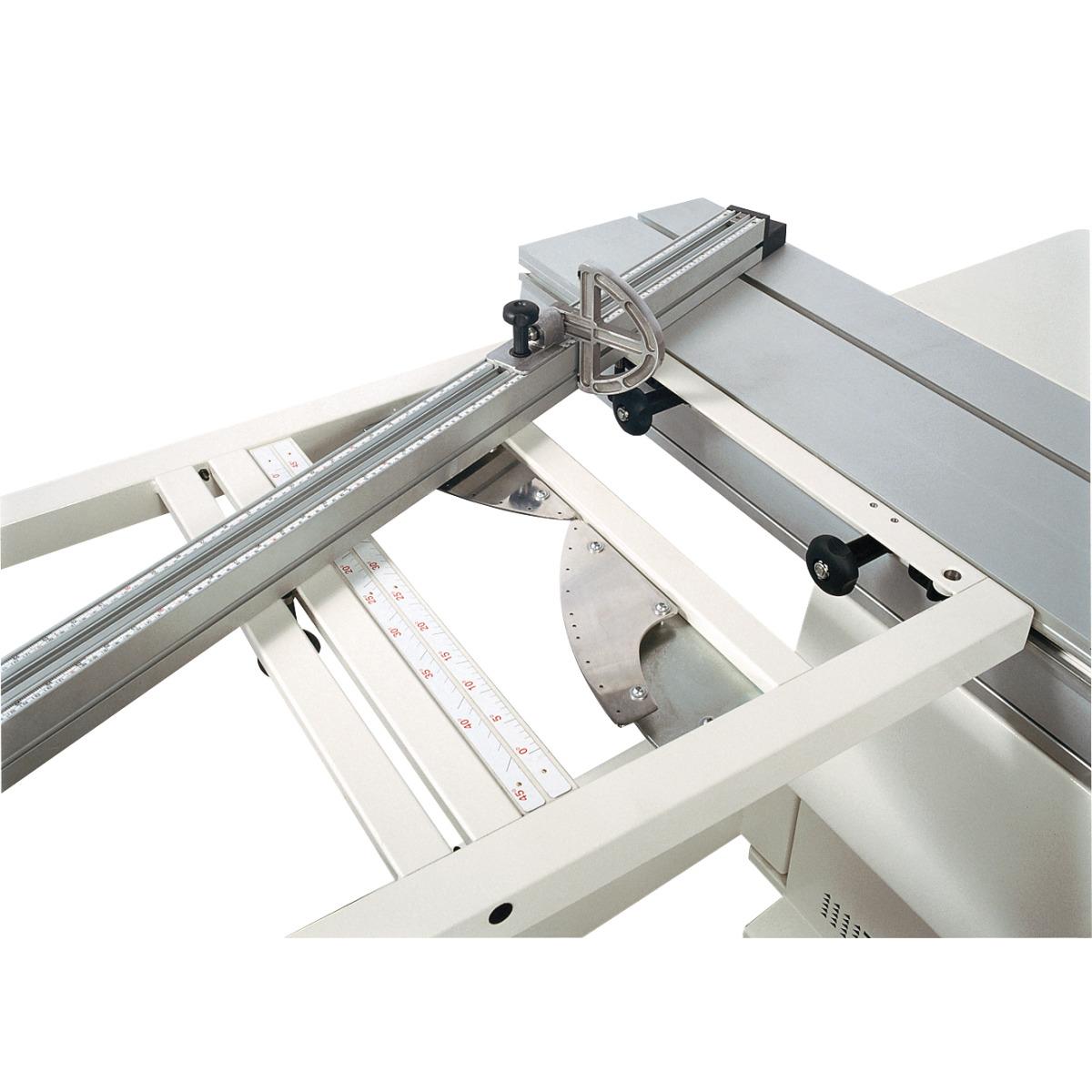

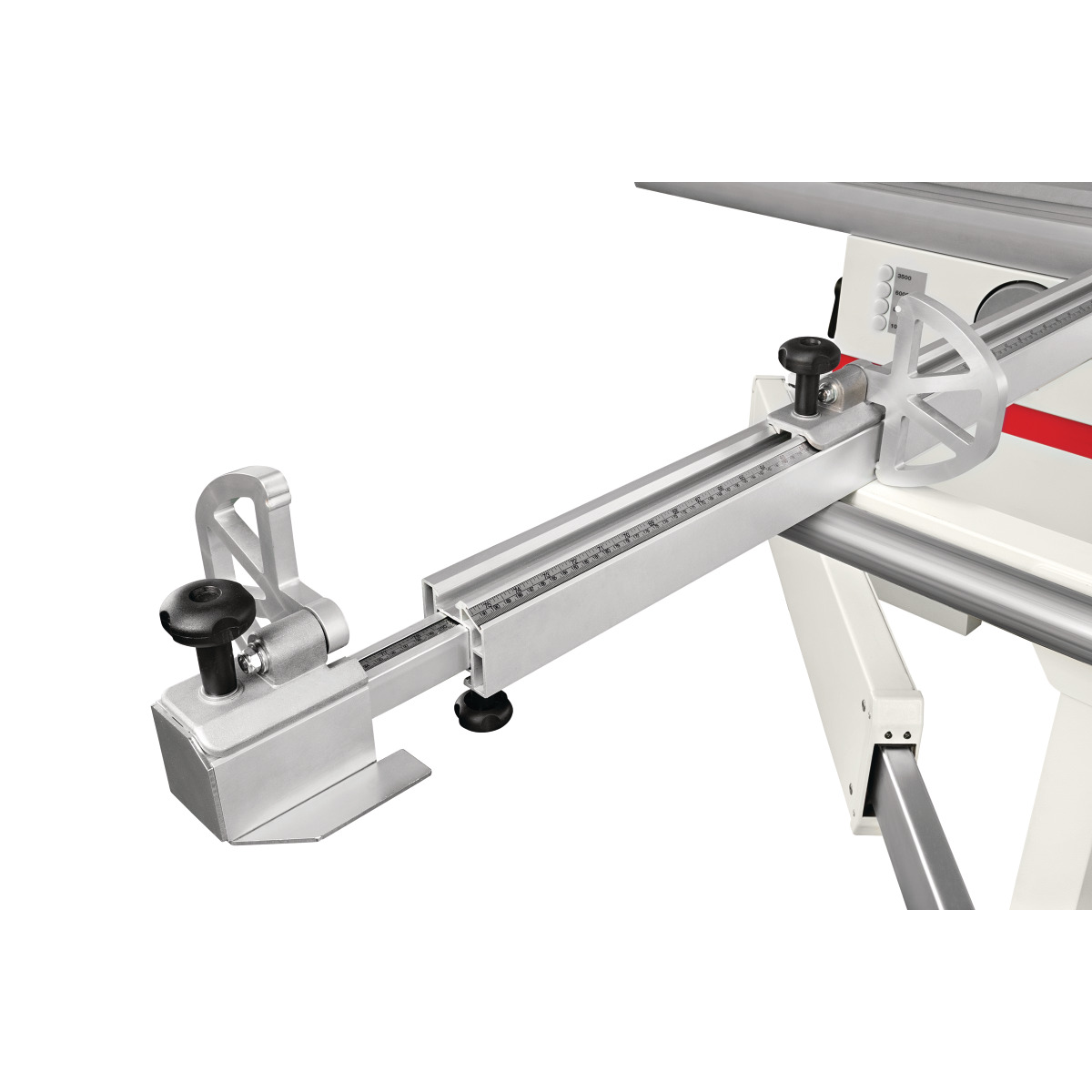

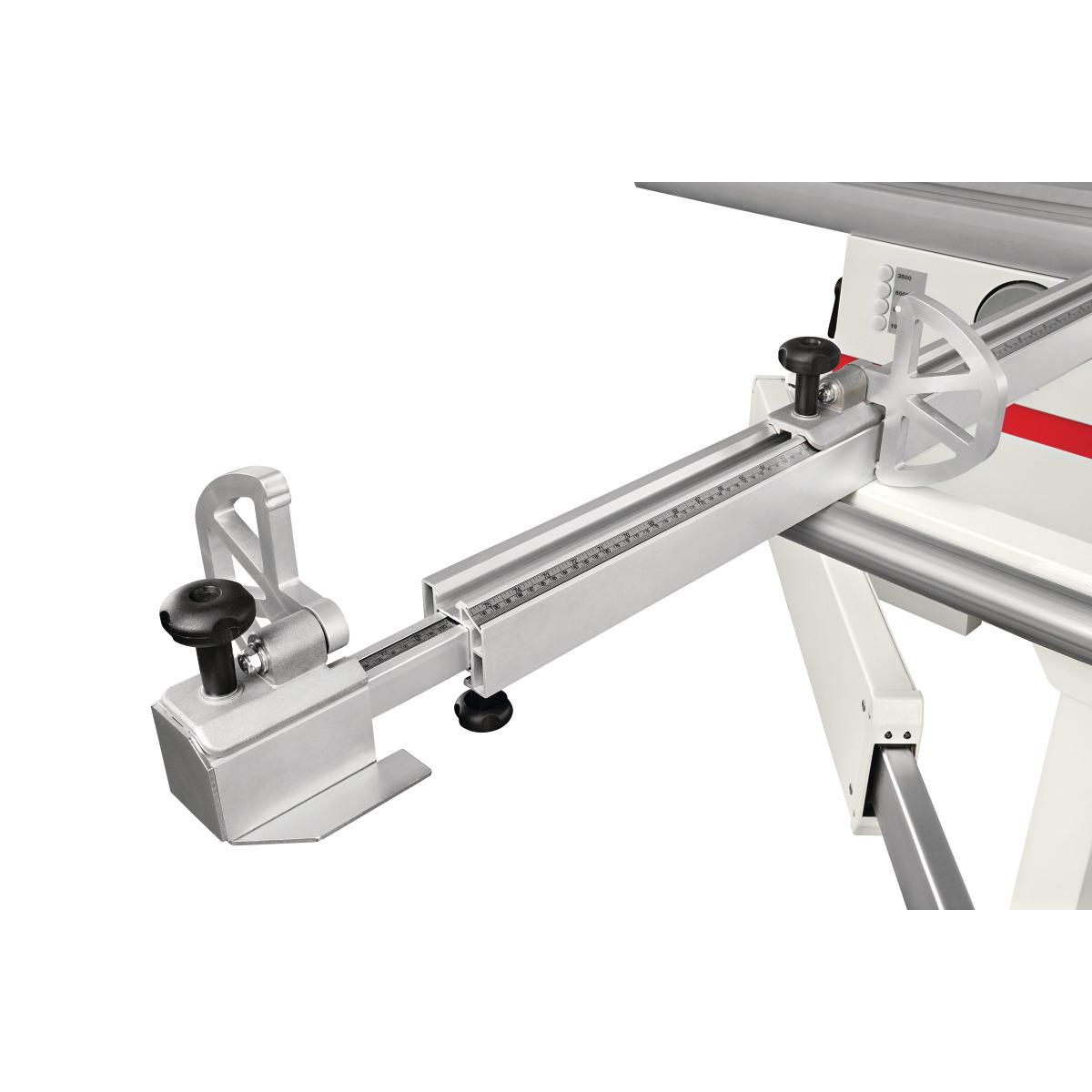

-Ausleger mit winkelverstellbarem Teleskop-Ablänganschlag
-mit Gradrastereinteilung Optionales Zubehör: High-tech Zubehör
-Ein- und Ausschalter im Besäumwagen integriert
-Nicht nachrüstbar, nur bei Bestellung Neumaschine Parallelanschlag
-Parallelanschlag mit Digitalanzeige für Schnittbreite
-Auf Rundstangenführung
-Nicht nachrüstbar, nur bei Bestellung Neumaschine Schwenkarm
-Schwenkarm mit Steckdose zur Anbringung eines Vorschubapparates Digitalanzeige für motorische Höhenverstellung und Schwenkung
-Sägeaggregat
-Höhenverstellung und motor. Schwenkung
-Fräsaggregat
-Höhenverstellung und Schwenkung
-Nicht nachrüstbar, nur bei Bestellung Neumaschine
Technische Daten:
- Gewicht ca.: 820 kg
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 80 mm
- Vorritzmotor: 0,55 kW
- Hauptmotor: 2 x 5,0 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1380 mm
- Tischbreite: 465 mm
- Spindelneigung: 0 – -45 °
- Nutzlänge der Spindel: 125 mm
- Spindeldrehzahlen: 3500/6000/8000/10000 min?¹
- absenkbar: 240 mm
- Zapfenfräsen: 320 mm
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3300 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe 90°: 104 mm
- Max. Schnitthöhe 45°: 68 mm
- Max. Sägeblattüberstand 90°: 118 mm
- Max. Sägeblattüberstand 45°: 84 mm
- Durchmesser (Haupt-)Sägeblatt: 350 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Durchmesser Vorritzsägeblatt: 120 mm
- Drehzahl (Haupt-)Sägeblatt: 4200 min?¹
Maximale Ausstattung für den Profi. Mit Gehrungsschnittvorrichtung und schwenkbarer Frässpindel
-Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
-Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und päzise einstellbar
-Sägeaggregat schwenkbar von 90° bis -45°
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium
-Großer Ausleger (1200 x 650 mm)
-Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis 3300 mm
-Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
-Vier Fräsgeschwindigkeiten
-Mit Rechts-Linkslauf der Frässpindel
-Drei unabhängige Motoren
-Mit abschließbarem Hauptschalter, Motorschutzschalter
-Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten Ausstattungsdetails: Schiebeschlitten mit Kugelkontaktsystem
-Aus eloxiertem Aluminium
-Führungen aus gehärtetem und geschliffenem Stahl, 15% härter als herkömmlicher Stahl
-Führungen vernietet und nicht geklebt
-Leichtläufig, geräuscharm und zuverlässig Doppelwiegen-Fräsaggregat
-Schwenkbar, aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
-Frässpindel weit oben auf Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer
-Leistungsstarke Industriemotoren Fräsanschlag
-Schwere Profi-Ausführung
-Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
-3-fach positionierbar für schnelle Wiederbringung der Einstellung
-Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken Parallelanschlag
-Mit Feineinstellung und Schnellspannung
-Stabile Rundstangenführung aus geschliffenem Stahl
-Bequem abklappbar für den Zuschnitt großer Werkstücke
-Umsteckbares Alu-Lineal für schmale Werkstücke Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Serienmäßig Vorritzaggregat mit separatem Vorritzmotor 0,55 kW Ausleger
-Ausleger mit winkelverstellbarem Teleskop-Ablänganschlag
-mit Gradrastereinteilung Optionales Zubehör: High-tech Zubehör
-Ein- und Ausschalter im Besäumwagen integriert
-Nicht nachrüstbar, nur bei Bestellung Neumaschine Parallelanschlag
-Parallelanschlag mit Digitalanzeige für Schnittbreite
-Auf Rundstangenführung
-Nicht nachrüstbar, nur bei Bestellung Neumaschine Schwenkarm
-Schwenkarm mit Steckdose zur Anbringung eines Vorschubapparates Digitalanzeige für motorische Höhenverstellung und Schwenkung
-Sägeaggregat
-Höhenverstellung und motor. Schwenkung
-Fräsaggregat
-Höhenverstellung und Schwenkung
-Nicht nachrüstbar, nur bei Bestellung Neumaschine
Technische Daten:
- Gewicht ca.: 820 kg
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 80 mm
- Vorritzmotor: 0,55 kW
- Hauptmotor: 2 x 5,0 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1380 mm
- Tischbreite: 465 mm
- Spindelneigung: 0 – -45 °
- Nutzlänge der Spindel: 125 mm
- Spindeldrehzahlen: 3500/6000/8000/10000 min?¹
- absenkbar: 240 mm
- Zapfenfräsen: 320 mm
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3300 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe 90°: 104 mm
- Max. Schnitthöhe 45°: 68 mm
- Max. Sägeblattüberstand 90°: 118 mm
- Max. Sägeblattüberstand 45°: 84 mm
- Durchmesser (Haupt-)Sägeblatt: 350 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Durchmesser Vorritzsägeblatt: 120 mm
- Drehzahl (Haupt-)Sägeblatt: 4200 min?¹
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
