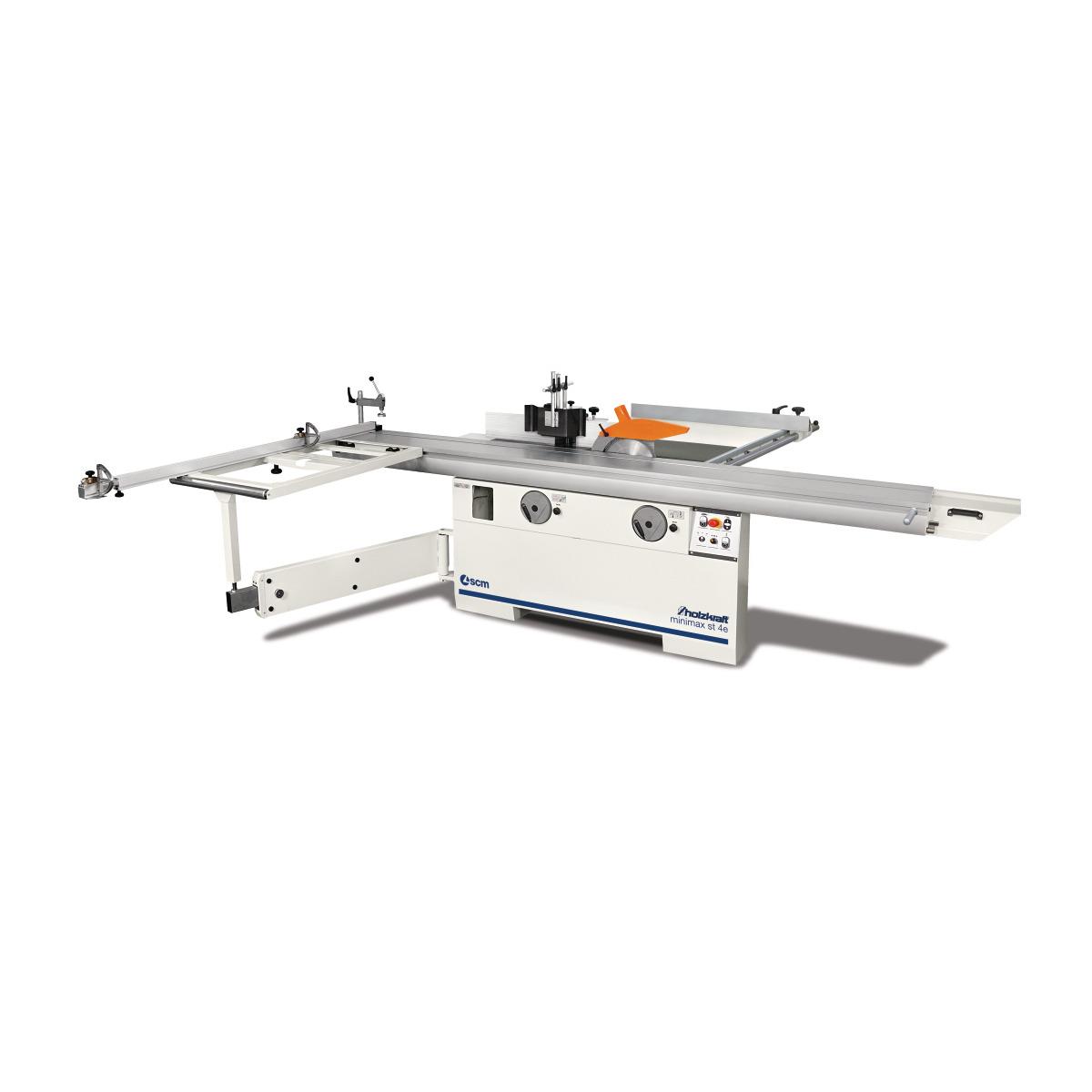

Holzkraft Säge-Fräse-Kombination minimax st 4e F 33
Beschreibung:
In Profi-Ausführung mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
-Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm
-Stabiles Sägeaggregat und groß dimensioniertes Doppelwiegen-Fräsaggregat gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
-Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°
-Säge-Parallelanschlag mit Feineinstellung
-Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
-Vier Fräsgeschwindigkeiten bis 10.000 min-1, manuell verstellbar
-Mit Rechts-Linkslauf der Frässpindel
-Feste Handräder mit numerischen Anzeigen
-Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
-Zwei leistungstarke Industriemotoren ausgelegt für den Dauereinsatz
-Mit abschließbarem Hauptschalter, Motorschutzschalter Ausstattungsdetails: Schiebeschlitten mit Kugelkontaktsystem
-Aus eloxiertem Aluminium
-Führungen aus gehärtetem und geschliffenem Stahl F550S, 15% härter als herkömmlicher Stahl
-Führungen vernietet und nicht geklebt

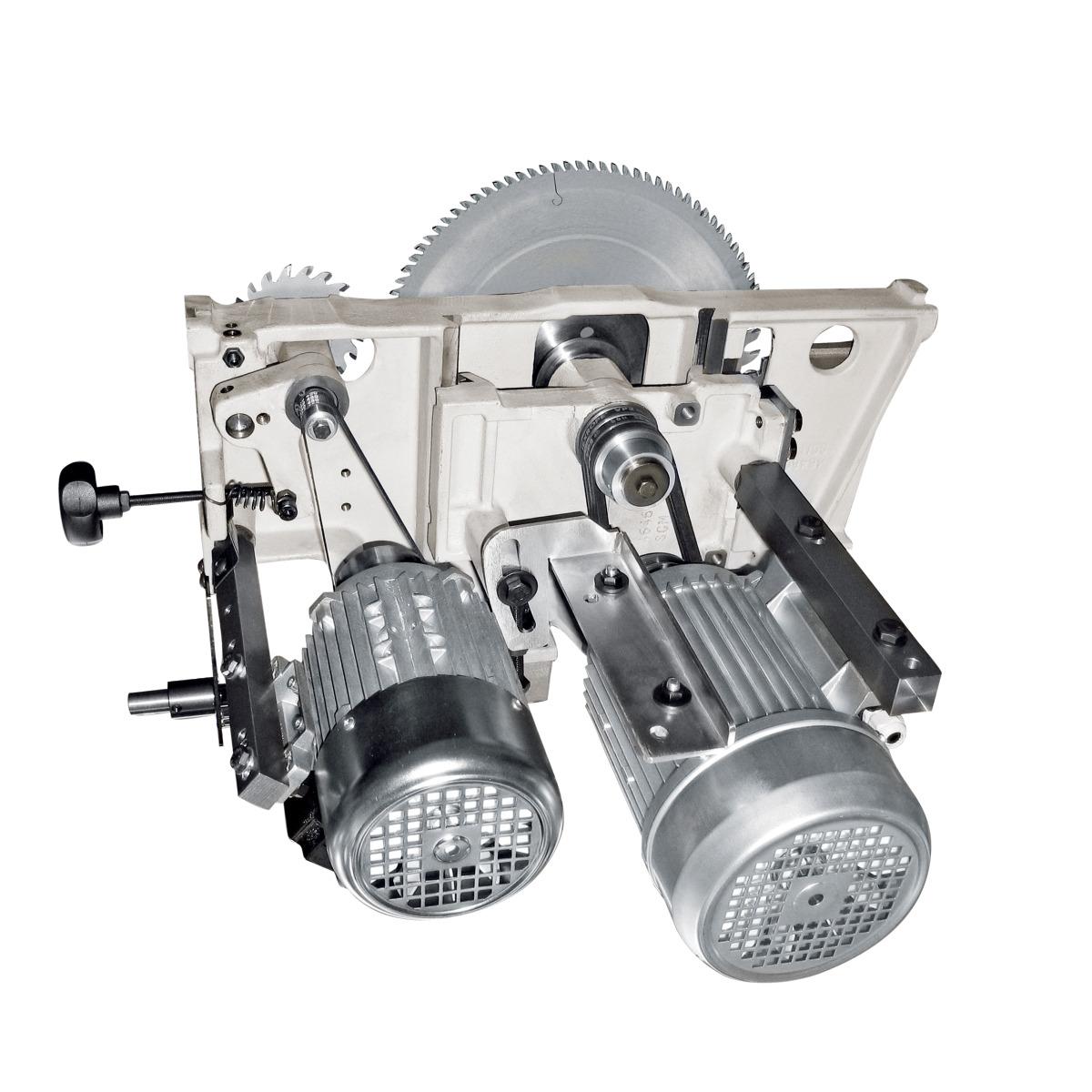

-Leichtläufig, geräuscharm und zuverlässig Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Optional mit separatem Vorritzmotor Feste Handräder
-2 feste Handräder für die Positionierung der Aggregate

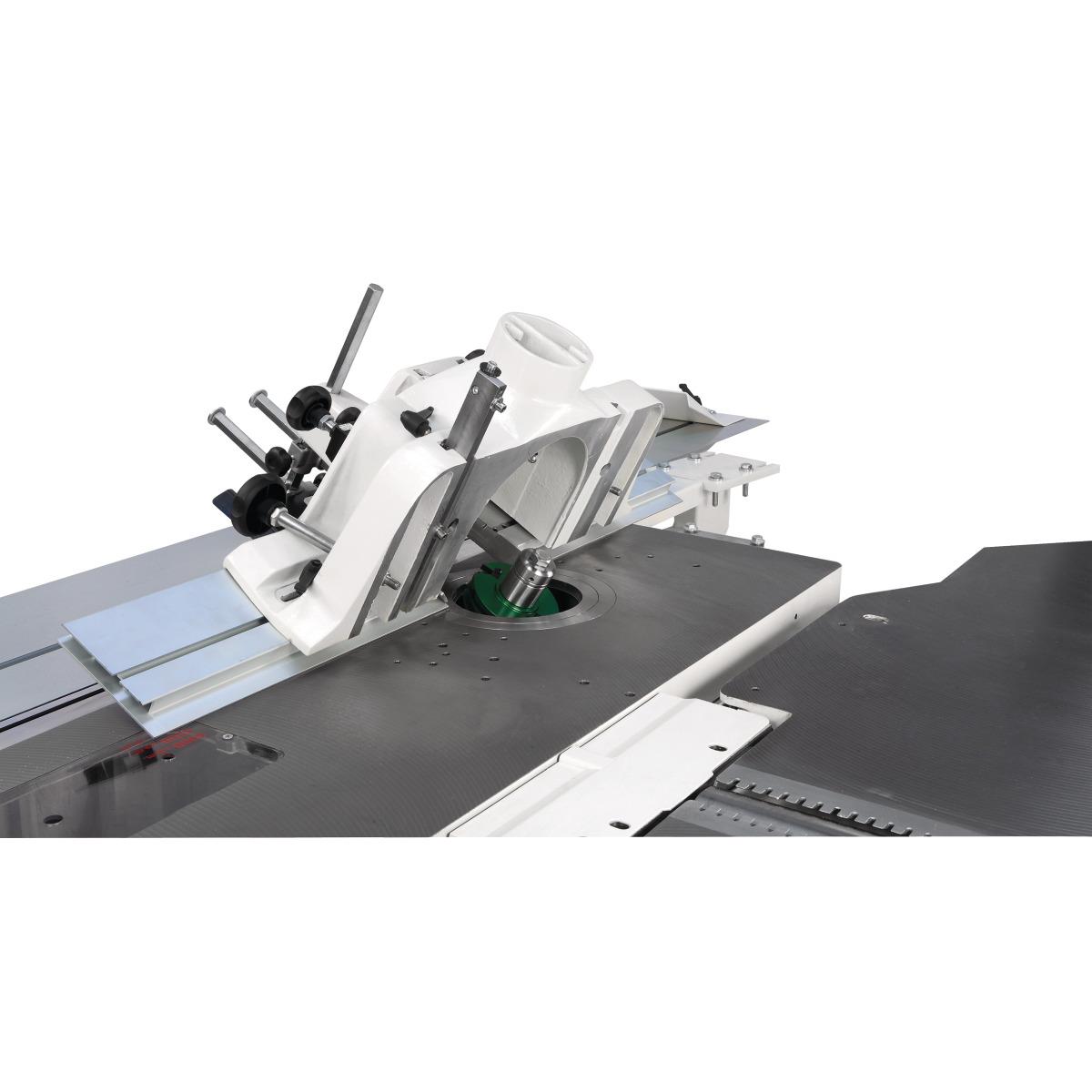

-Je eine numerische Anzeige für Frässpindelhöhe und Sägeblattschwenkung Fräsanschlag
-Schwere Profi-Ausführung
-Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
-3-fach positionierbar für schnelle Wiederbringung der Einstellung

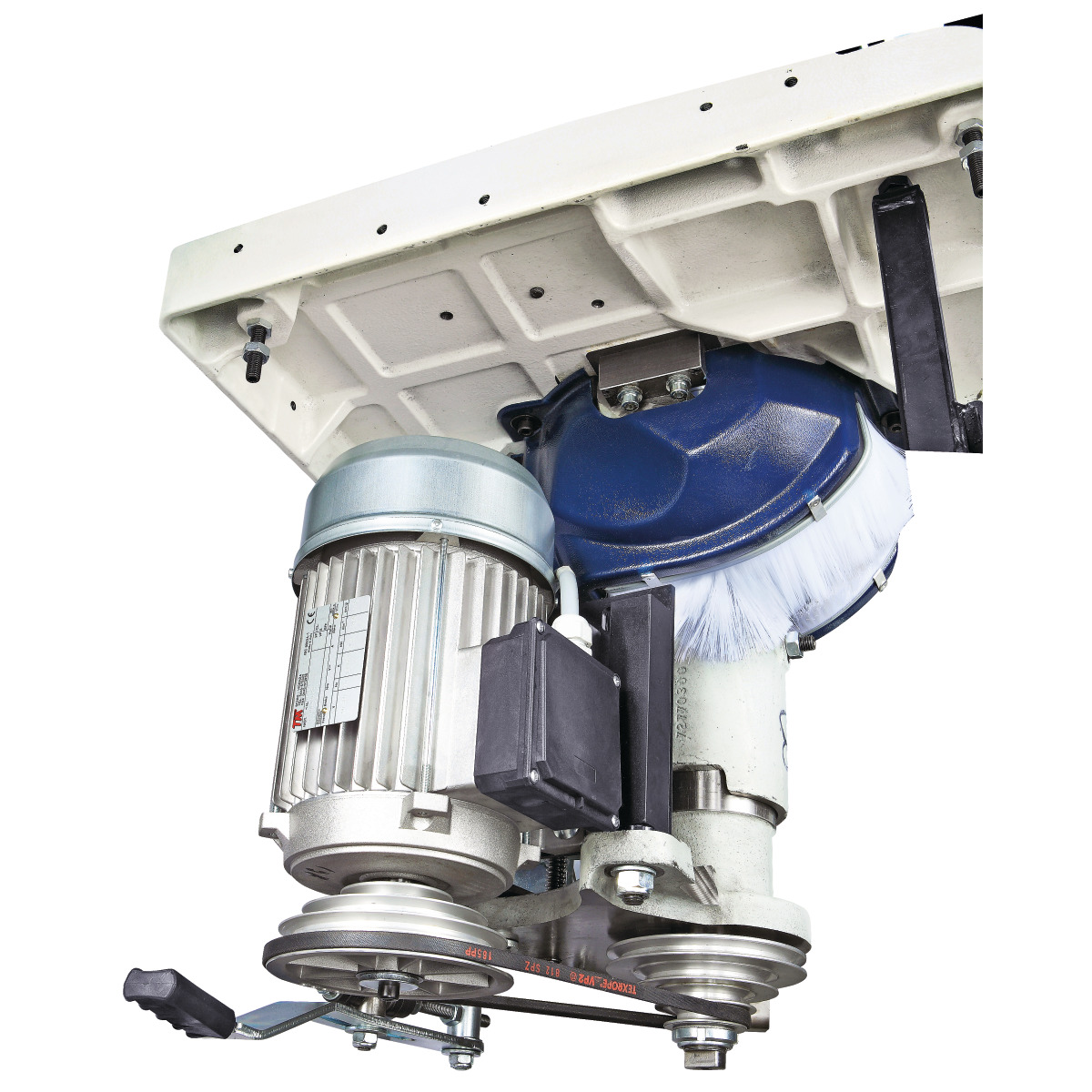

-Mit Feineinstellung über Zahnstange, numerische Anzeige und Alu-Fräsanschlagbacken Doppelwiegen-Fräsaggregat
-Schwenkbar, aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe

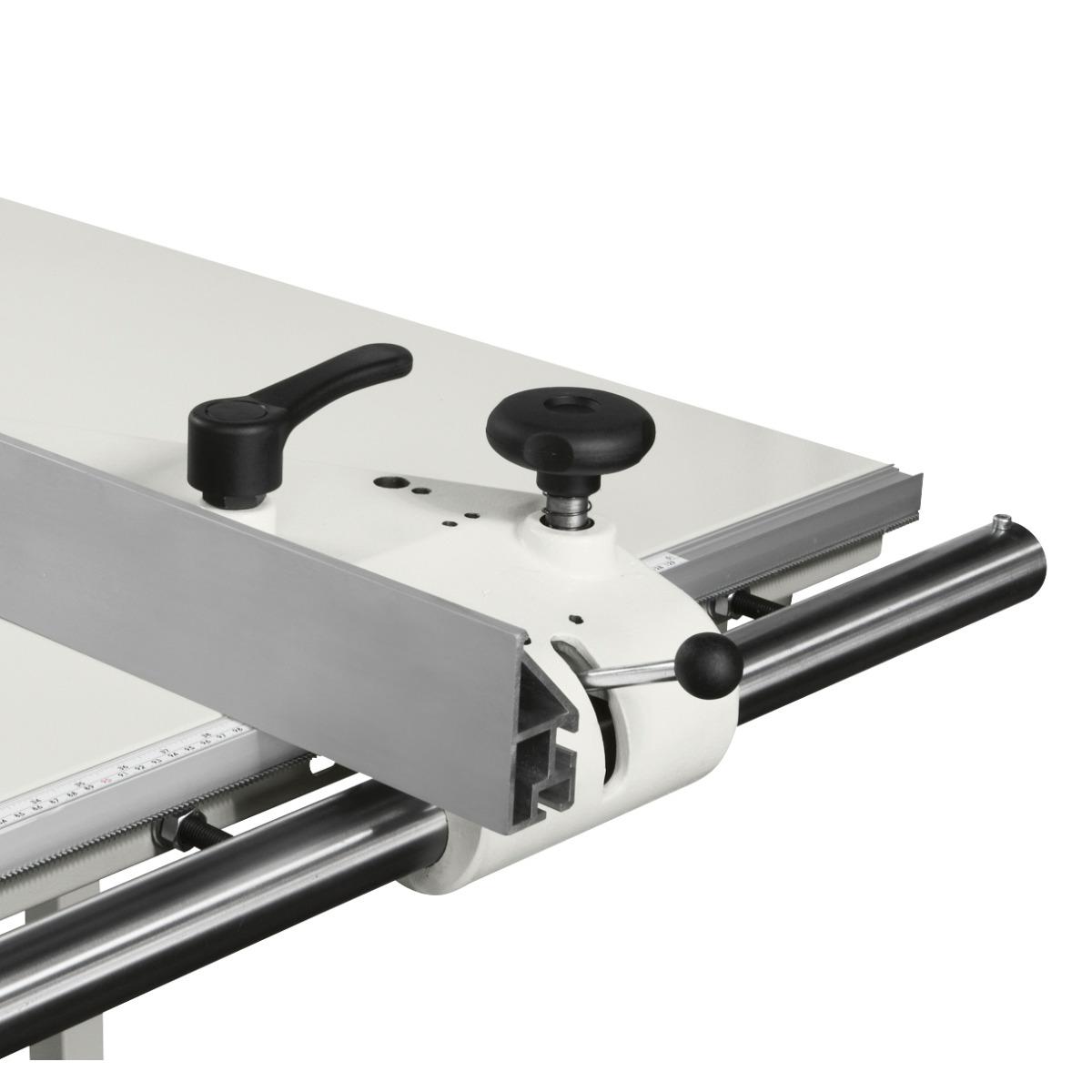

-Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer Parallelanschlag
-Mit Feineinstellung und Schnellspannung
-Stabile Rundstangenführung aus geschliffenem Stahl
-Bequem abklappbar für den Zuschnitt großer Werkstücke
-Umsteckbares Alu-Lineal für schmale Werkstücke

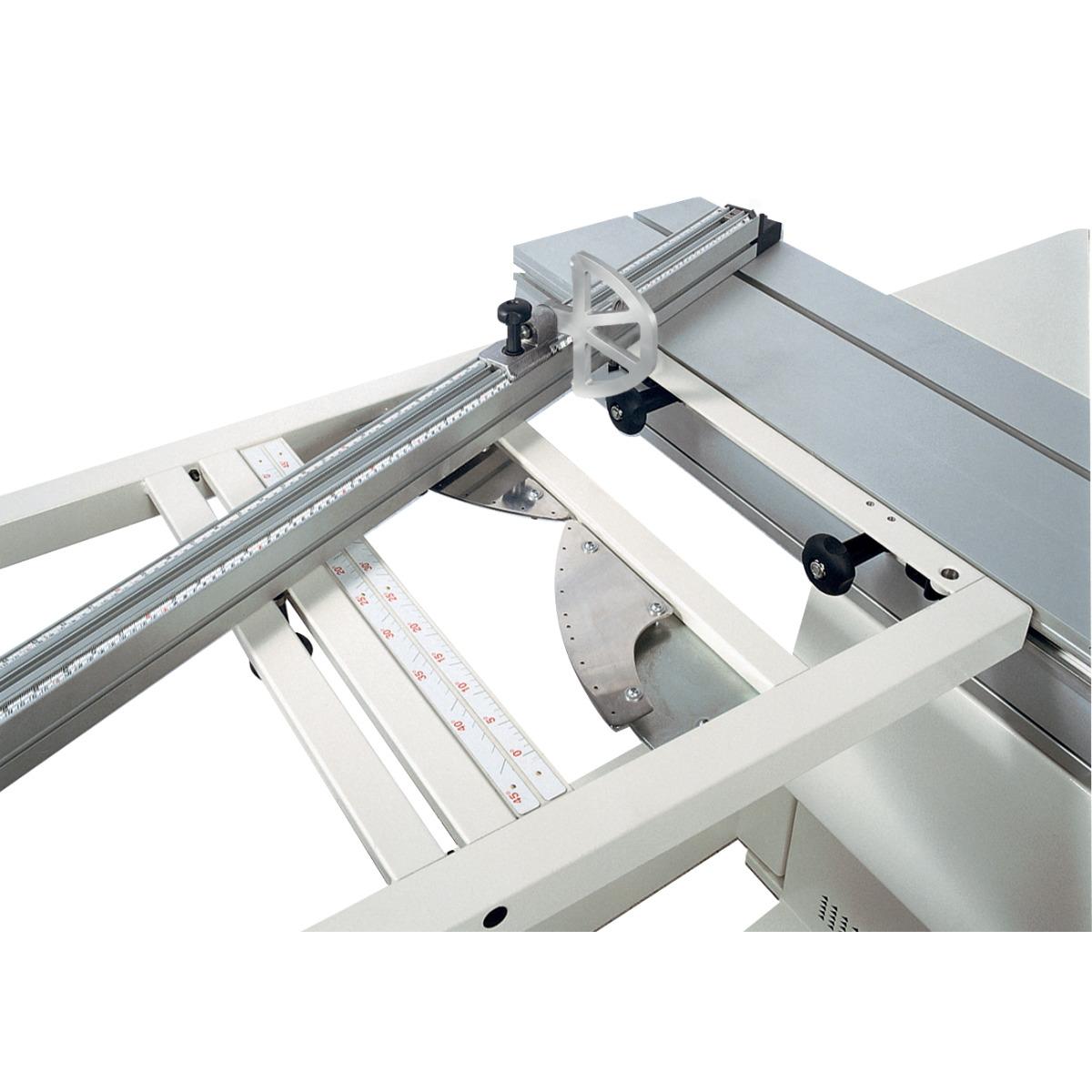

-Teleskop-Anschlag aus Aluminium
-ausziehbar bis max. 3200 mm
-mit professionellen Anschlagklappen
-Sicherheits-Wendeanschlagbacken aus Aluminium Zubehör: Digitalanzeige für Parallelanschlag zum Nachrüsten
-batteriebetrieben
-mit Magnetband
-1/10 mm genau
-Art.-Nr. 5516000 HOLZKRAFT Systemanschlagbacken
-optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige Aufgabe Digitalanzeige für Parallelanschlag zum Nachrüsten
-batteriebetrieben
-mit Magnetband
-1/10 mm genau
-Art.-Nr. 5516000 Option Schwenkarm
-Schwenkarm mit Steckdose für VSA zur Anbringung eines Vorschubapparates Option Vorritzaggregat
-Vorritzeinrichtung mit komplettem Anbausatz
-Mit Sägeblatt Ø 100 mm siehe Zubehörtabelle Option Vorritzaggregat
-Vorritzeinrichtung mit Sägeblatt Ø 100 mm
-Art.-Nr. 5510406 Option Schwenkarm
-Schwenkarm mit Steckdose für VSA zur Anbringung eines Vorschubapparates
-Art.-Nr. 5510510
Technische Daten:
- Gewicht ca.: 605 kg
- Absaugstutzendurchmesser: 2 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Hauptmotor: 2 x 5,0 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Spindelneigung: 0 – -45 °
- Nutzlänge der Spindel: 125 mm
- Spindeldrehzahlen: 3500/6000/8000/10000 min?¹
- absenkbar: 240 mm
- Zapfenfräsen: 275 mm
- Besäumlänge: 3260 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe 90°: 90 mm
- Max. Schnitthöhe 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 71 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Durchmesser Vorritzsägeblatt: 100 mm
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
In Profi-Ausführung mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
-Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm
-Stabiles Sägeaggregat und groß dimensioniertes Doppelwiegen-Fräsaggregat gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
-Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°
-Säge-Parallelanschlag mit Feineinstellung
-Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
-Vier Fräsgeschwindigkeiten bis 10.000 min-1, manuell verstellbar
-Mit Rechts-Linkslauf der Frässpindel
-Feste Handräder mit numerischen Anzeigen
-Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
-Zwei leistungstarke Industriemotoren ausgelegt für den Dauereinsatz
-Mit abschließbarem Hauptschalter, Motorschutzschalter Ausstattungsdetails: Schiebeschlitten mit Kugelkontaktsystem
-Aus eloxiertem Aluminium
-Führungen aus gehärtetem und geschliffenem Stahl F550S, 15% härter als herkömmlicher Stahl
-Führungen vernietet und nicht geklebt
-Leichtläufig, geräuscharm und zuverlässig Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Optional mit separatem Vorritzmotor Feste Handräder
-2 feste Handräder für die Positionierung der Aggregate
-Je eine numerische Anzeige für Frässpindelhöhe und Sägeblattschwenkung Fräsanschlag
-Schwere Profi-Ausführung
-Der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
-3-fach positionierbar für schnelle Wiederbringung der Einstellung
-Mit Feineinstellung über Zahnstange, numerische Anzeige und Alu-Fräsanschlagbacken Doppelwiegen-Fräsaggregat
-Schwenkbar, aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
-Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer Parallelanschlag
-Mit Feineinstellung und Schnellspannung
-Stabile Rundstangenführung aus geschliffenem Stahl
-Bequem abklappbar für den Zuschnitt großer Werkstücke
-Umsteckbares Alu-Lineal für schmale Werkstücke
-Teleskop-Anschlag aus Aluminium
-ausziehbar bis max. 3200 mm
-mit professionellen Anschlagklappen
-Sicherheits-Wendeanschlagbacken aus Aluminium Zubehör: Digitalanzeige für Parallelanschlag zum Nachrüsten
-batteriebetrieben
-mit Magnetband
-1/10 mm genau
-Art.-Nr. 5516000 HOLZKRAFT Systemanschlagbacken
-optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige Aufgabe Digitalanzeige für Parallelanschlag zum Nachrüsten
-batteriebetrieben
-mit Magnetband
-1/10 mm genau
-Art.-Nr. 5516000 Option Schwenkarm
-Schwenkarm mit Steckdose für VSA zur Anbringung eines Vorschubapparates Option Vorritzaggregat
-Vorritzeinrichtung mit komplettem Anbausatz
-Mit Sägeblatt Ø 100 mm siehe Zubehörtabelle Option Vorritzaggregat
-Vorritzeinrichtung mit Sägeblatt Ø 100 mm
-Art.-Nr. 5510406 Option Schwenkarm
-Schwenkarm mit Steckdose für VSA zur Anbringung eines Vorschubapparates
-Art.-Nr. 5510510
Technische Daten:
- Gewicht ca.: 605 kg
- Absaugstutzendurchmesser: 2 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Hauptmotor: 2 x 5,0 kW
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Spindelneigung: 0 – -45 °
- Nutzlänge der Spindel: 125 mm
- Spindeldrehzahlen: 3500/6000/8000/10000 min?¹
- absenkbar: 240 mm
- Zapfenfräsen: 275 mm
- Besäumlänge: 3260 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe 90°: 90 mm
- Max. Schnitthöhe 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 71 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Durchmesser Vorritzsägeblatt: 100 mm
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
Hersteller:
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
Deutschland
