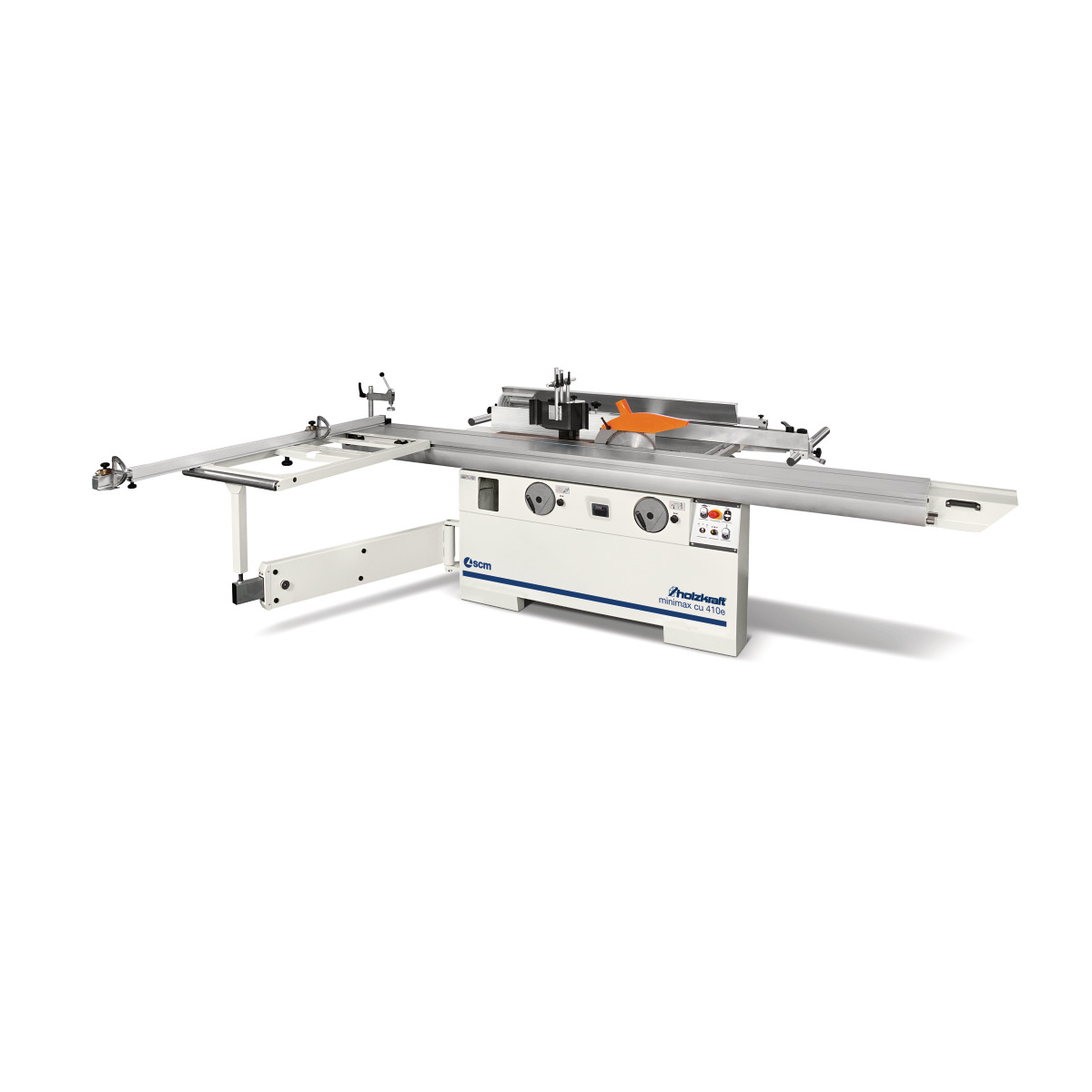

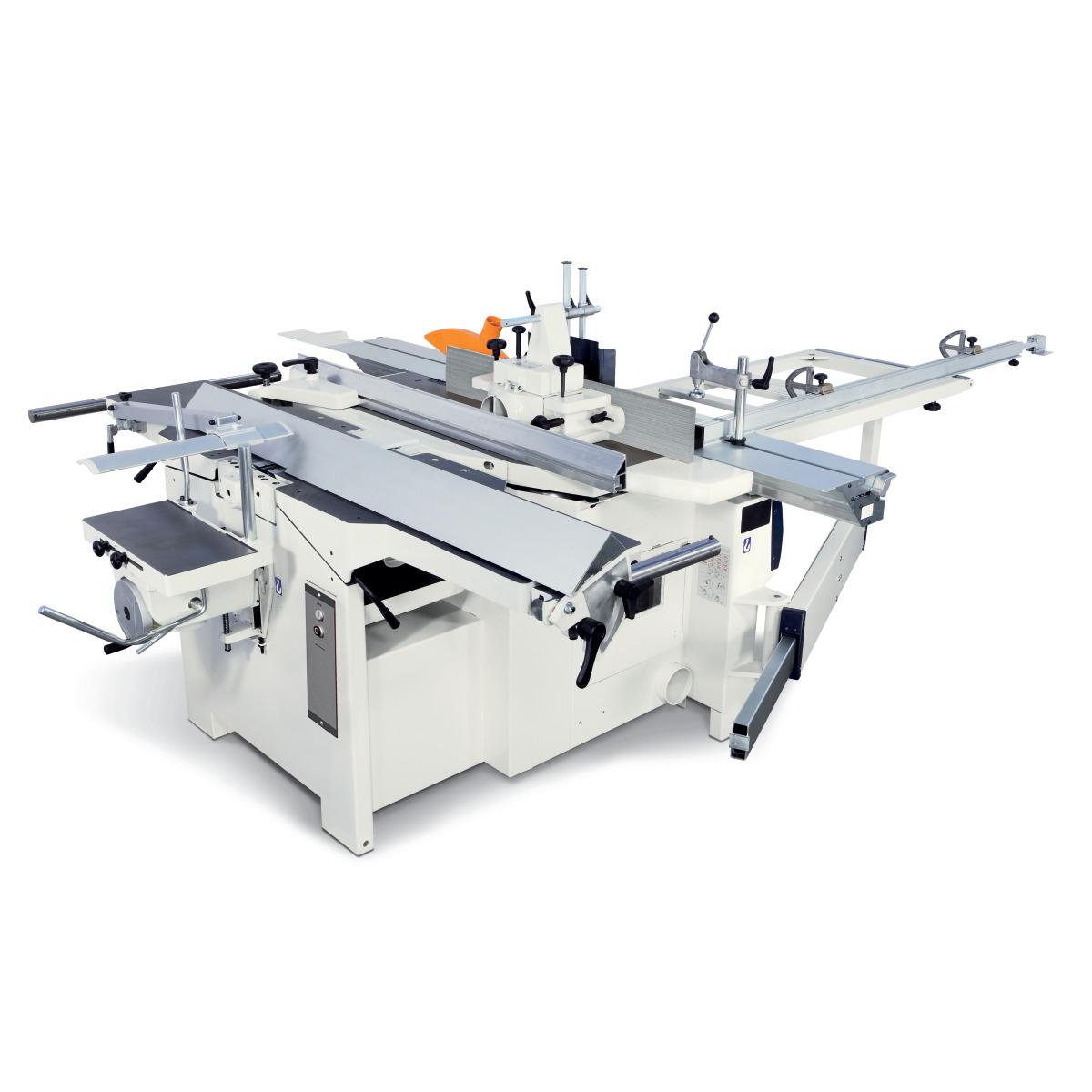

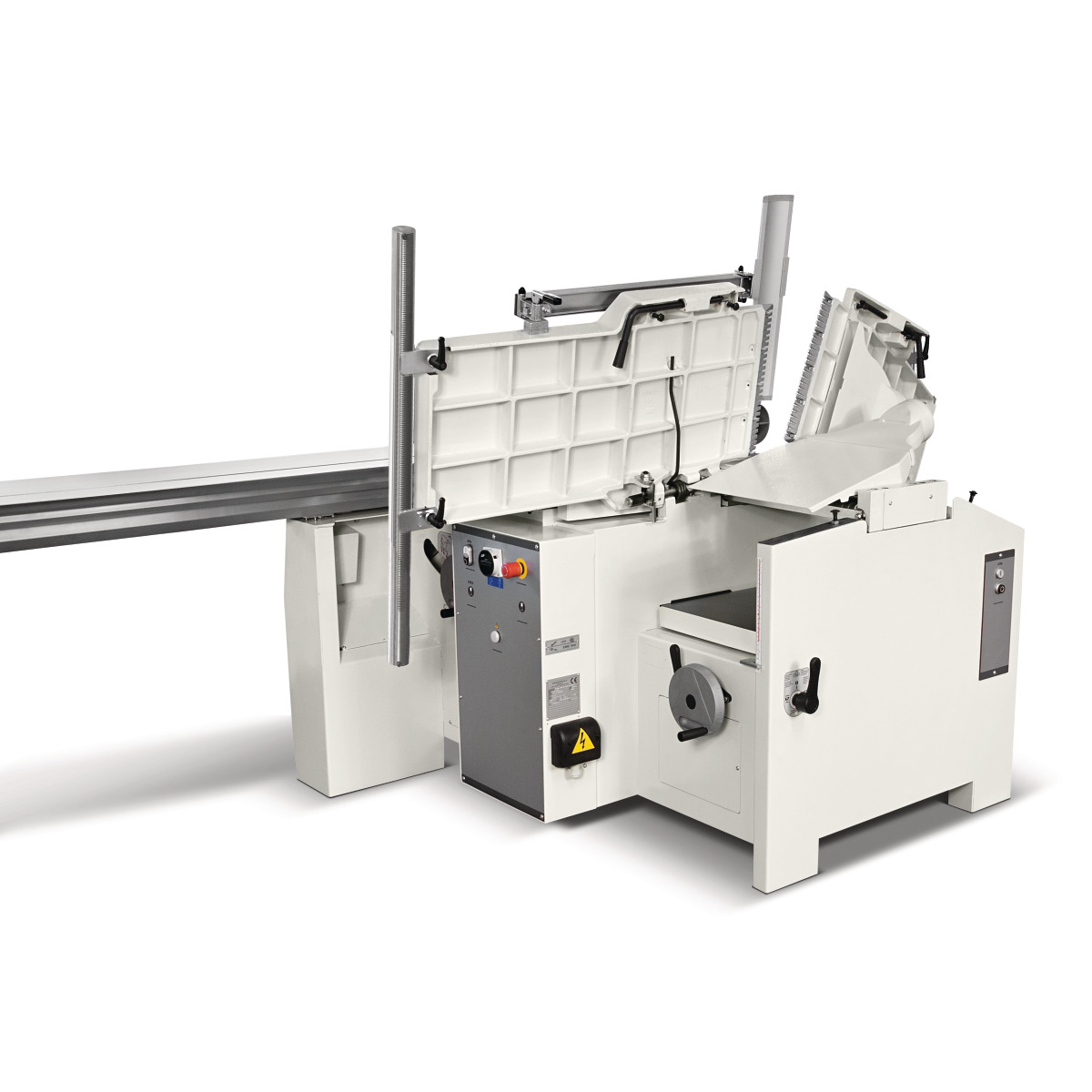

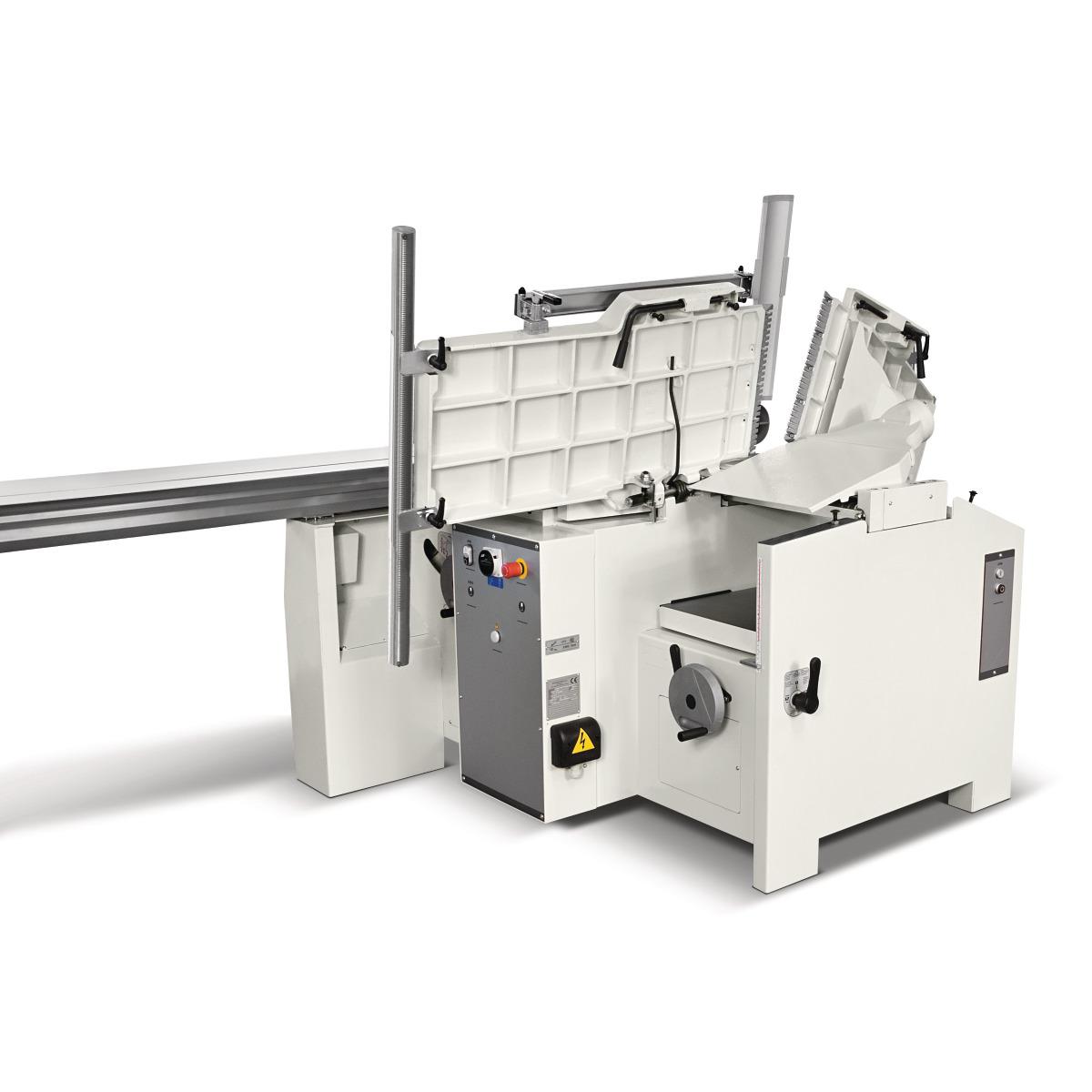

Holzkraft Mehrfachkombination minimax cu 410e F 27 TERSA
Beschreibung:
Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.
-Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe
-Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
-Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm
-Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
-Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
-Vier Fräsgeschwindigkeiten bis 10.000 min-1, manuell verstellbar
-Mit Rechts-Linkslauf der Frässpindel
-Spannungsfreie Abrichttische aus Grauguss
-2-stufiger Vorschub beim Dickenhobeln
-Drei unabhängige Industrie-Motoren für den Dauerbetrieb
-Mit abschließbarem Hauptschalter, Motorschutzschalter
-Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
-Feste Handräder Ausstattungsdetails Schiebeschlitten mit Kugelkontaktsystem
-Ausgestattet mit millionenfach bewährtem Kugelkontaktsystem
-Ist verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
-Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene Grauguss-Doppelwiegensägeaggregat

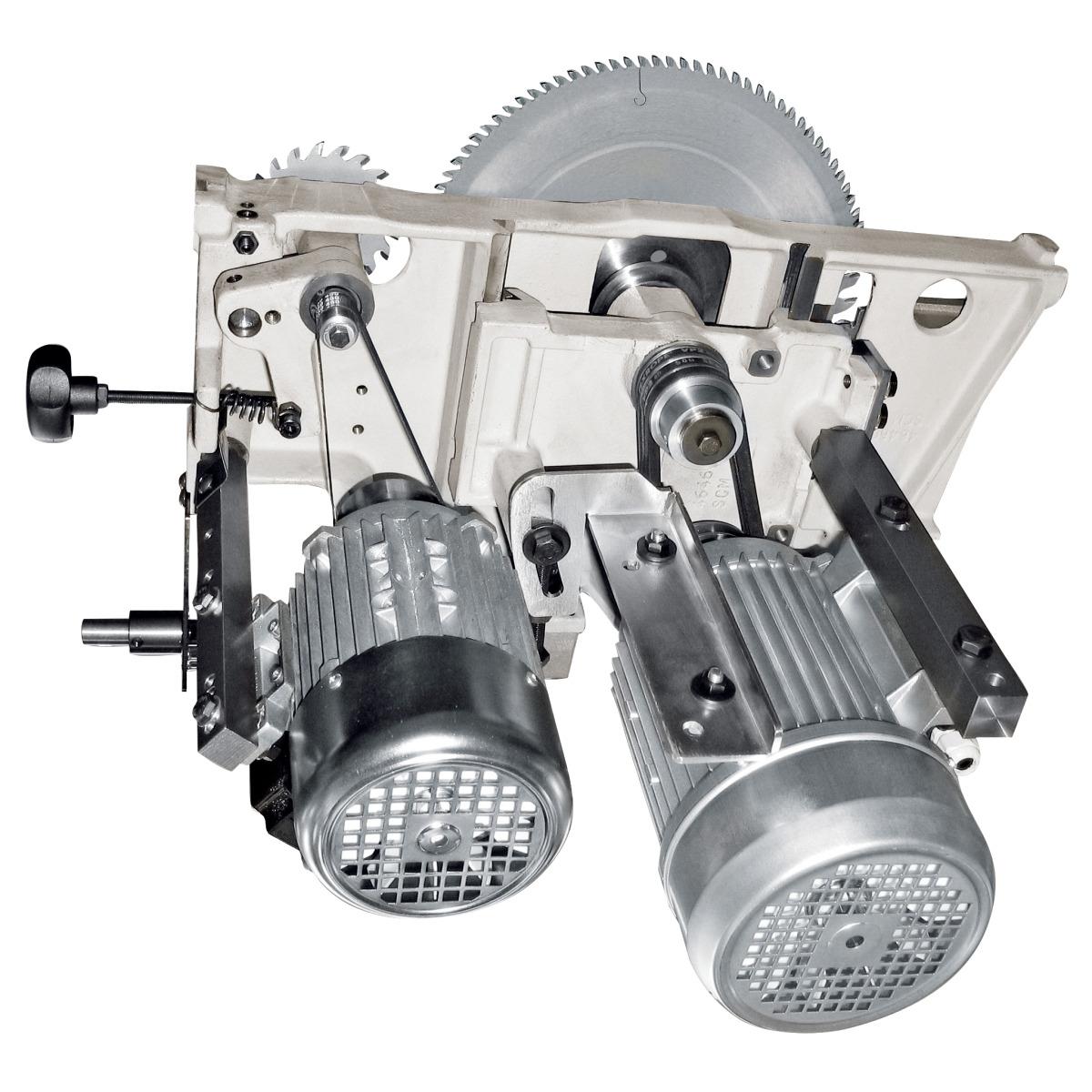

-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Optional mit separatem Vorritzmotor Feste Handräder
-3 feste Handräder für die Positionierung der Aggregate
-Serienmäßig je eine numerische Anzeige für Dickenhöhe, Frässpindelhöhe und Sägeblattschwenkung Doppelwiegen-Fräsaggregat

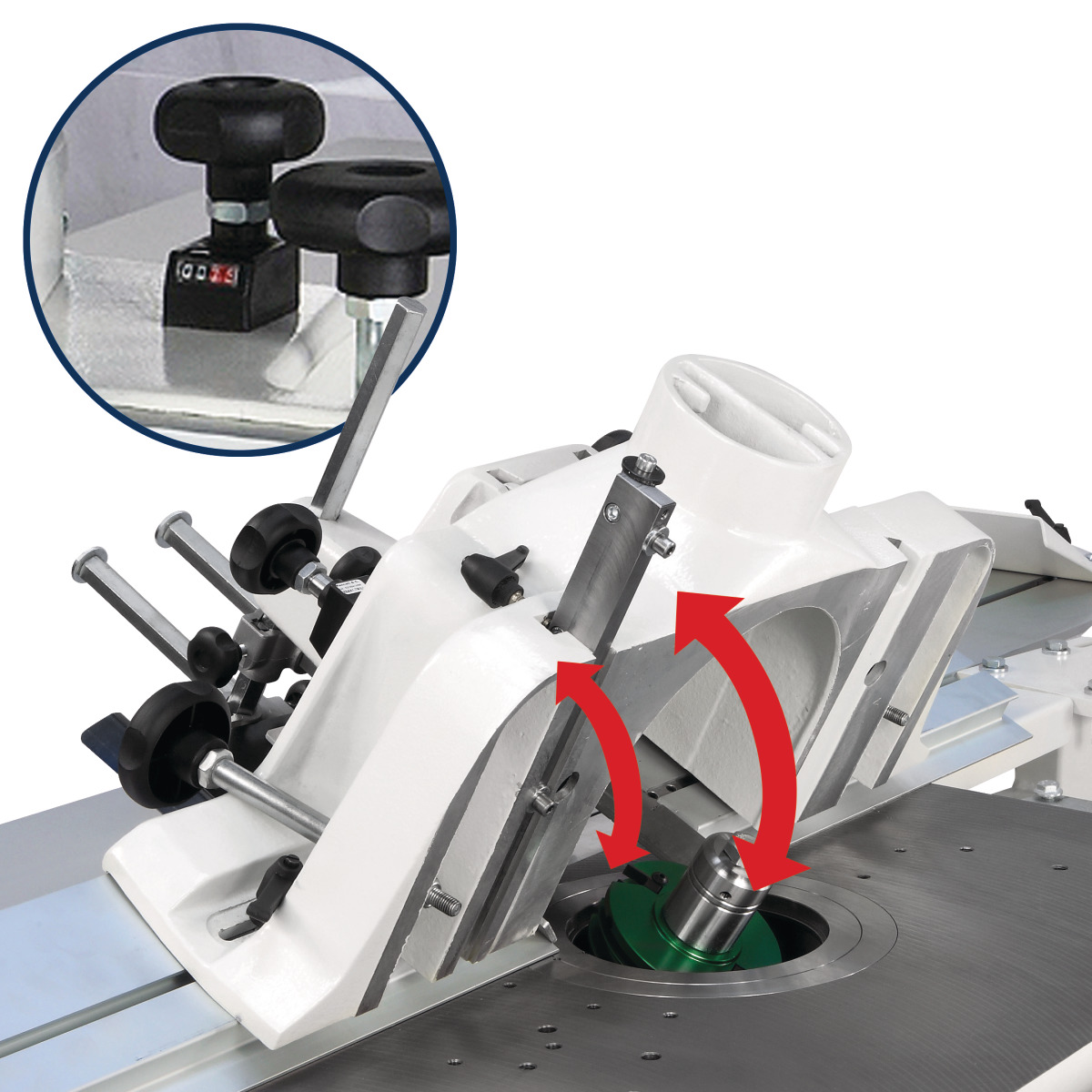

-Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
-Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung, höchstmögliche Lebensdauer und Laufruhe Fräsanschlag
-Schwere Profi-Ausführung
-Serienmäßig mit Feineinstellung
-3-fach positionierbar für schnelle Wiederbringung der Einstellung
-Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken Hobelwerke

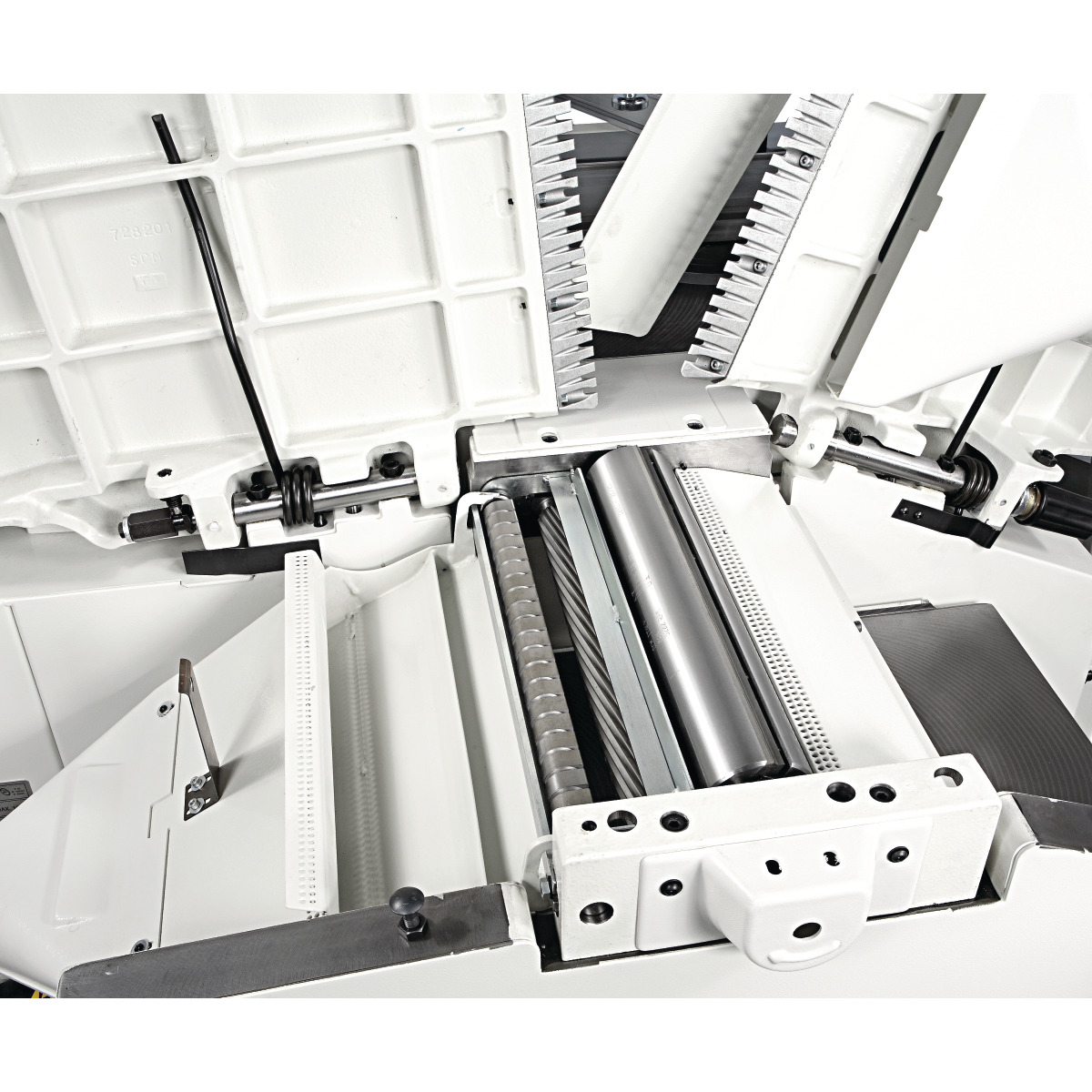

-Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Holzeinzug
-Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
-4-Messer Tersawelle sorgt für ein optimales Hobelbild
-Tischlippen für einen geräuschärmeren Lauf Tersa-Hobelmesserwelle
-Kein Einstellen und Schrauben mehr
-Hobelmesserwechsel in Sekunden
-Selbstarretierend

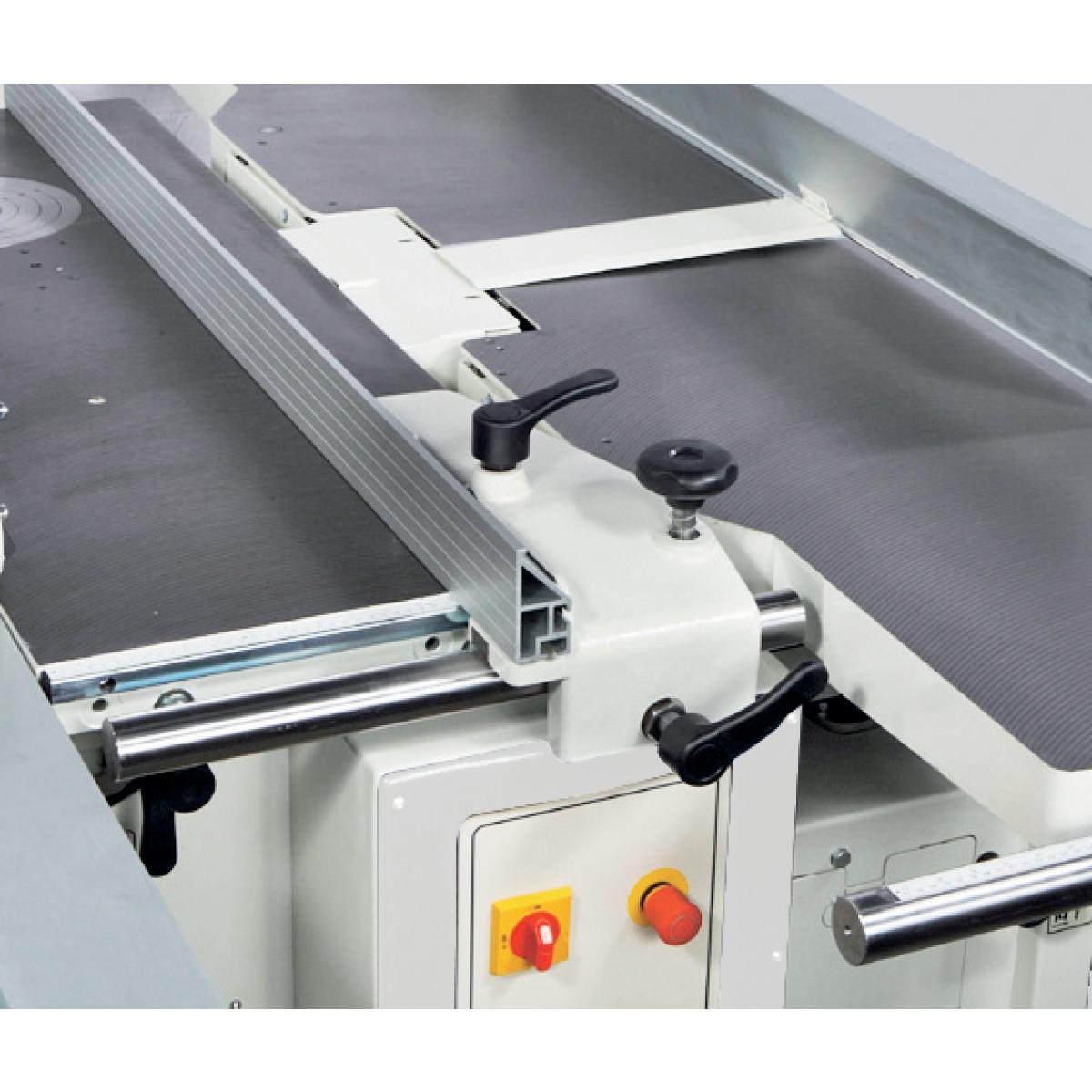

-Besonders geräuscharm Parallelanschlag
-Mit Feineinstellung und Schnellspannung
-Serienmäßig mit stabiler Rundstangenführung aus geschliffenem Stahl
-Bequem abklappbar für den Zuschnitt großer Werkstücke
-Umsteckbares Alu-Lineal
-Keine Maßlücke, Führungsstangen sind überlappend Separater Abrichtanschlag
-Große Profi-Ausführung (1670 x 150 mm)
-Mit Schnellverstellung
-Stabile Rundstangenführung aus geschliffenem Stahl Absaugschlauch-Anschluss
-Die Absaugstutzen der Abrichte und Dickte zeigen in die selbe Richtung. Der Absaugschlauch kann deshalb für beide Anwendungen von derselben Seite an die Maschine herangeführt werden. Sie benötigen keinen Schlauch, der um die Maschine herumreicht.

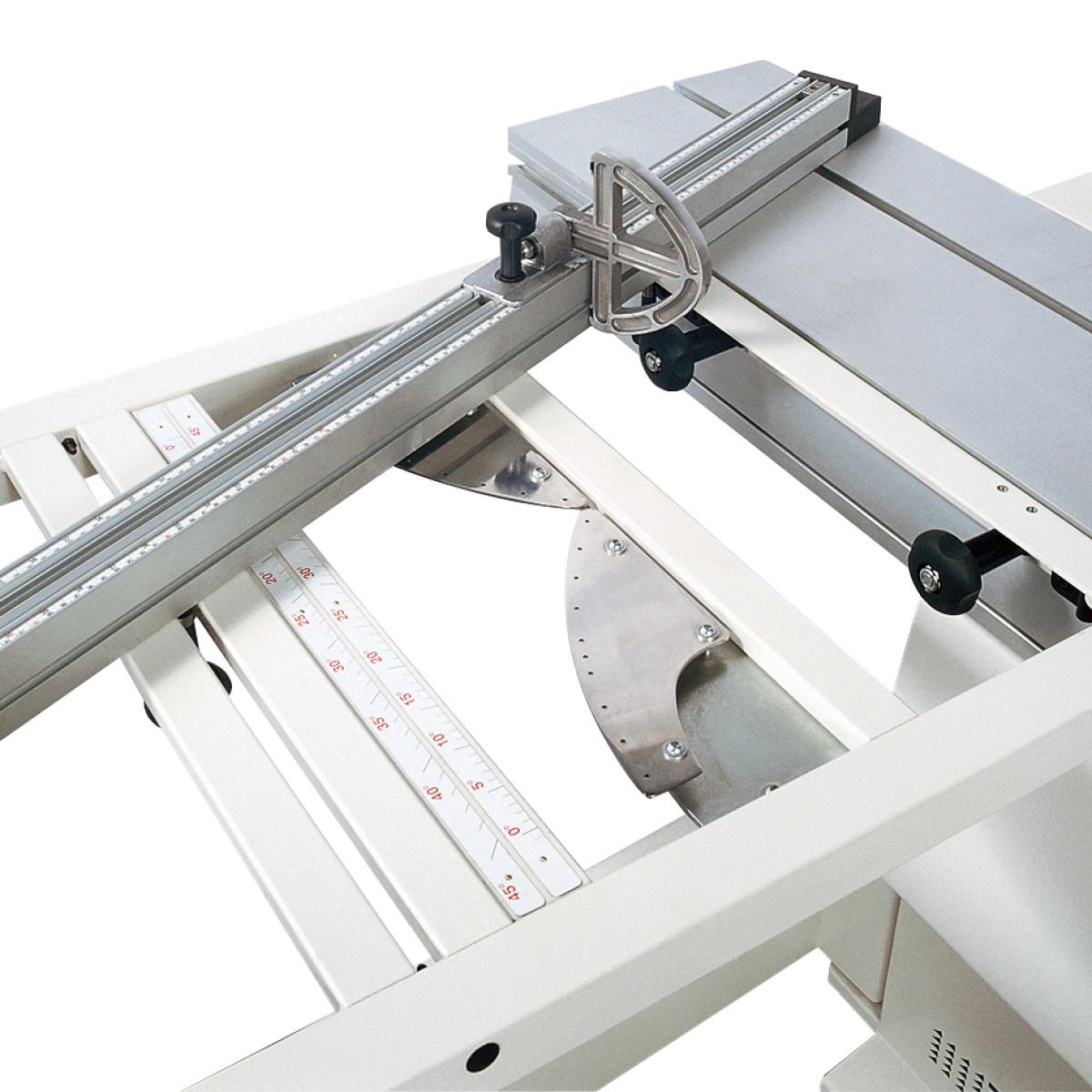

-Ausziehbarer Teleskop-Anschlag (bis max. 3200 mm) aus Aluminium mit professionellen Anschlagklappen
-Serienmäßig mit Ausleger mit winkelverstellbarem Teleskop-Ablänganschlag
-Mit Gradrastereinteilung
-Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
Technische Daten:
- Gewicht ca.: 857 kg
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 2000 mm
- Spanabnahme max.: 5 mm
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Hauptmotor: 3 x 4,0 kW
- Platzbedarf Länge: 5960 mm
- Platzbedarf Breite/Tiefe: 5140 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Tischlänge: 757 mm
- Tischbreite: 423 mm
- Arbeitshöhe min.: 3 mm
- Arbeitshöhe max.: 230 mm
- Spanabnahme max.: 5 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenlänge: 2660 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Tischhöhe: 900 mm
- Neigung: 0 – -45 °
- Dorndurchmesser: 30 mm
- Nutzlänge: 125 mm
- Drehzahl(en): 3500/6000/8000/10000 min?¹
- absenkbar: 210 mm
- absenkbar 45°: 150 mm
- Zapfenfräsen: 275 mm
- Typ: TERSA
- Durchmesser: 87 mm
- Anzahl Hobelmesser: 4 St
- Drehzahl: 5200 min?¹
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 71 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
- Geschwindigkeit: 6 – 12 m/min
Mit TERSA-Messerwelle, neigbarer Frässpindel und Format-Schiebeschlitten. Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe.
-Ideal für Betriebsschreinereien, Werkschulen und Kleinbetriebe
-Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
-Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm
-Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°
-Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
-Vier Fräsgeschwindigkeiten bis 10.000 min-1, manuell verstellbar
-Mit Rechts-Linkslauf der Frässpindel
-Spannungsfreie Abrichttische aus Grauguss
-2-stufiger Vorschub beim Dickenhobeln
-Drei unabhängige Industrie-Motoren für den Dauerbetrieb
-Mit abschließbarem Hauptschalter, Motorschutzschalter
-Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
-Feste Handräder Ausstattungsdetails Schiebeschlitten mit Kugelkontaktsystem
-Ausgestattet mit millionenfach bewährtem Kugelkontaktsystem
-Ist verwindungssteif, höchstpräzise, leichtgängig und problemlos im täglichen Gebrauch
-Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Optional mit separatem Vorritzmotor Feste Handräder
-3 feste Handräder für die Positionierung der Aggregate
-Serienmäßig je eine numerische Anzeige für Dickenhöhe, Frässpindelhöhe und Sägeblattschwenkung Doppelwiegen-Fräsaggregat
-Großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
-Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung, höchstmögliche Lebensdauer und Laufruhe Fräsanschlag
-Schwere Profi-Ausführung
-Serienmäßig mit Feineinstellung
-3-fach positionierbar für schnelle Wiederbringung der Einstellung
-Mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken Hobelwerke
-Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Holzeinzug
-Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
-4-Messer Tersawelle sorgt für ein optimales Hobelbild
-Tischlippen für einen geräuschärmeren Lauf Tersa-Hobelmesserwelle
-Kein Einstellen und Schrauben mehr
-Hobelmesserwechsel in Sekunden
-Selbstarretierend
-Besonders geräuscharm Parallelanschlag
-Mit Feineinstellung und Schnellspannung
-Serienmäßig mit stabiler Rundstangenführung aus geschliffenem Stahl
-Bequem abklappbar für den Zuschnitt großer Werkstücke
-Umsteckbares Alu-Lineal
-Keine Maßlücke, Führungsstangen sind überlappend Separater Abrichtanschlag
-Große Profi-Ausführung (1670 x 150 mm)
-Mit Schnellverstellung
-Stabile Rundstangenführung aus geschliffenem Stahl Absaugschlauch-Anschluss
-Die Absaugstutzen der Abrichte und Dickte zeigen in die selbe Richtung. Der Absaugschlauch kann deshalb für beide Anwendungen von derselben Seite an die Maschine herangeführt werden. Sie benötigen keinen Schlauch, der um die Maschine herumreicht.
-Ausziehbarer Teleskop-Anschlag (bis max. 3200 mm) aus Aluminium mit professionellen Anschlagklappen
-Serienmäßig mit Ausleger mit winkelverstellbarem Teleskop-Ablänganschlag
-Mit Gradrastereinteilung
-Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
Technische Daten:
- Gewicht ca.: 857 kg
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 2000 mm
- Spanabnahme max.: 5 mm
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Hauptmotor: 3 x 4,0 kW
- Platzbedarf Länge: 5960 mm
- Platzbedarf Breite/Tiefe: 5140 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Tischlänge: 757 mm
- Tischbreite: 423 mm
- Arbeitshöhe min.: 3 mm
- Arbeitshöhe max.: 230 mm
- Spanabnahme max.: 5 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenlänge: 2660 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Tischhöhe: 900 mm
- Neigung: 0 – -45 °
- Dorndurchmesser: 30 mm
- Nutzlänge: 125 mm
- Drehzahl(en): 3500/6000/8000/10000 min?¹
- absenkbar: 210 mm
- absenkbar 45°: 150 mm
- Zapfenfräsen: 275 mm
- Typ: TERSA
- Durchmesser: 87 mm
- Anzahl Hobelmesser: 4 St
- Drehzahl: 5200 min?¹
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 3260 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 71 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
- Geschwindigkeit: 6 – 12 m/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
