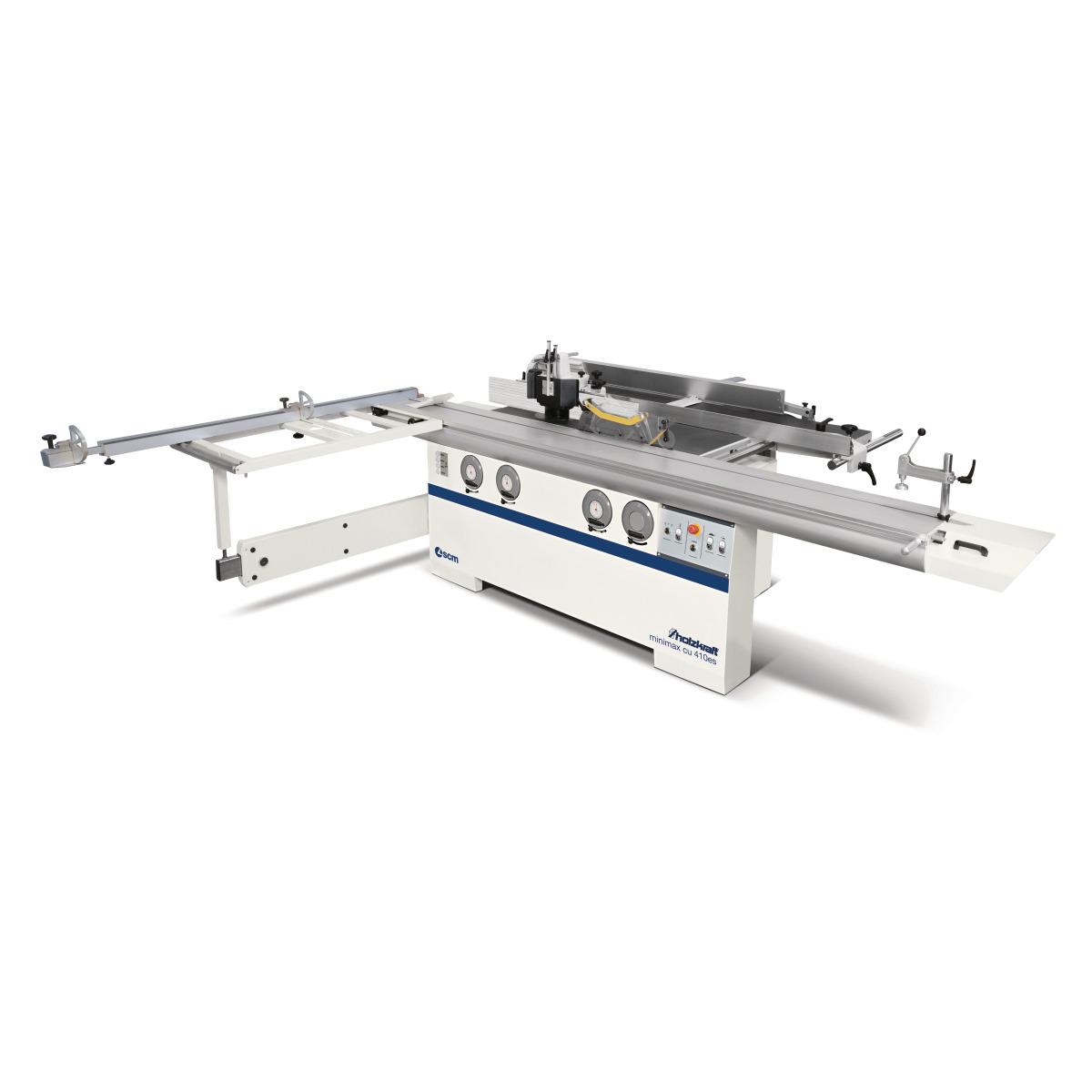

Holzkraft Mehrfachkombination minimax cu 410es F 26 TERSA
Beschreibung:
Maximale Ausstattung für den Profi. Mehrfach-Kombi mit TERSA-Messerwelle, Gehrungsschnittvorrichtung und schwenkbarer Frässpindel.
-Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
-Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
-Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
-Großer Ausleger (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
-Sägeaggregat schwenkbar von 90° bis -45°
-Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
-Vier Fräsgeschwindigkeiten
-Rechts-Linkslauf der Frässpindel
-Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen
-2-stufiger Vorschub im Dickentisch
-Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
-Drei unabhängige Industriemotoren
-Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
-Mit abschließbarem Hauptschalter, Motorschutzschalter Ausstattungsdetails: Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-Äußerst robust und verwindungssteif für präzise Schnitte
-Nahe am Sägeblatt, beidseitig gelagert
-Höhen- und bis 45° schrägverstellbar
-Serienmäßig Vorritzaggregat mit separatem Vorritzmotor 0,55 kW Formatanschlag

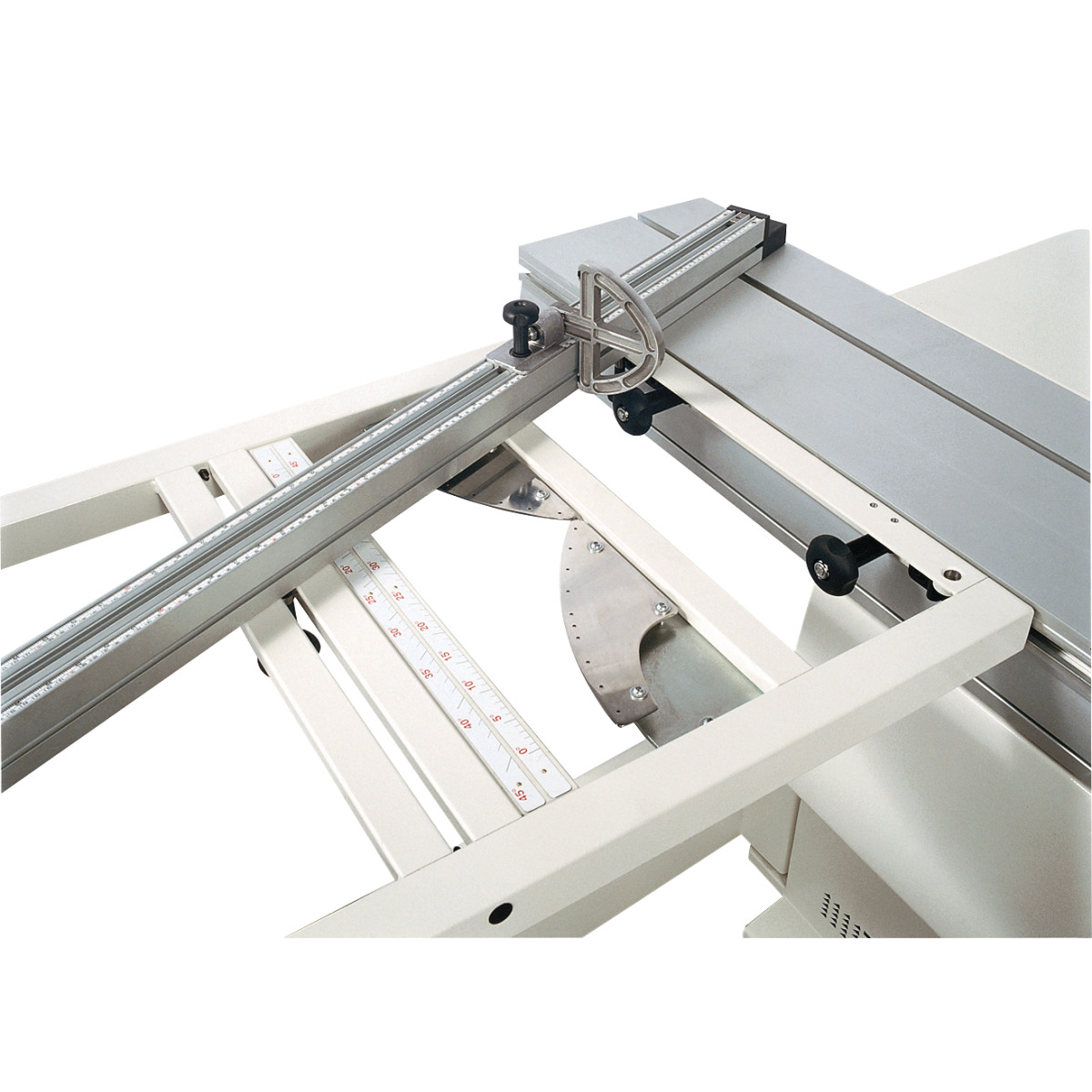

-Sofortige Kontrolle Ausleger

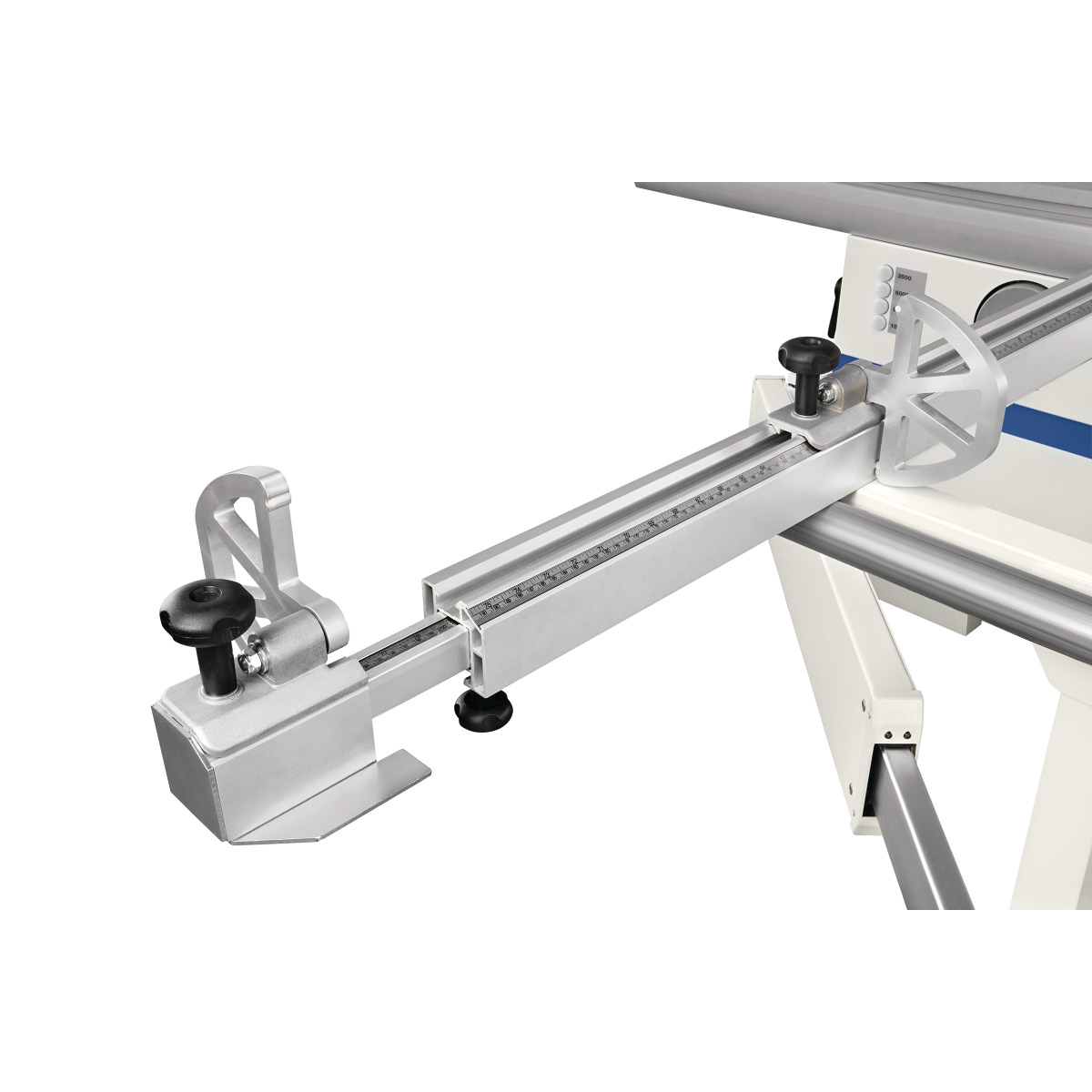

-Ausleger mit winkelverstellbarem Teleskop-Ablänganschlag
-mit Gradrastereinteilung Schiebeschlitten mit Kugelkontaktsystem
-aus eloxiertem Aluminium
-Führungen aus gehärtetem und geschliffenem Stahl F550S, 15% härter als herkömmlicher Stahl
-Führungen vernietet und nicht geklebt
-leichtläufig, geräuscharm und zuverlässig

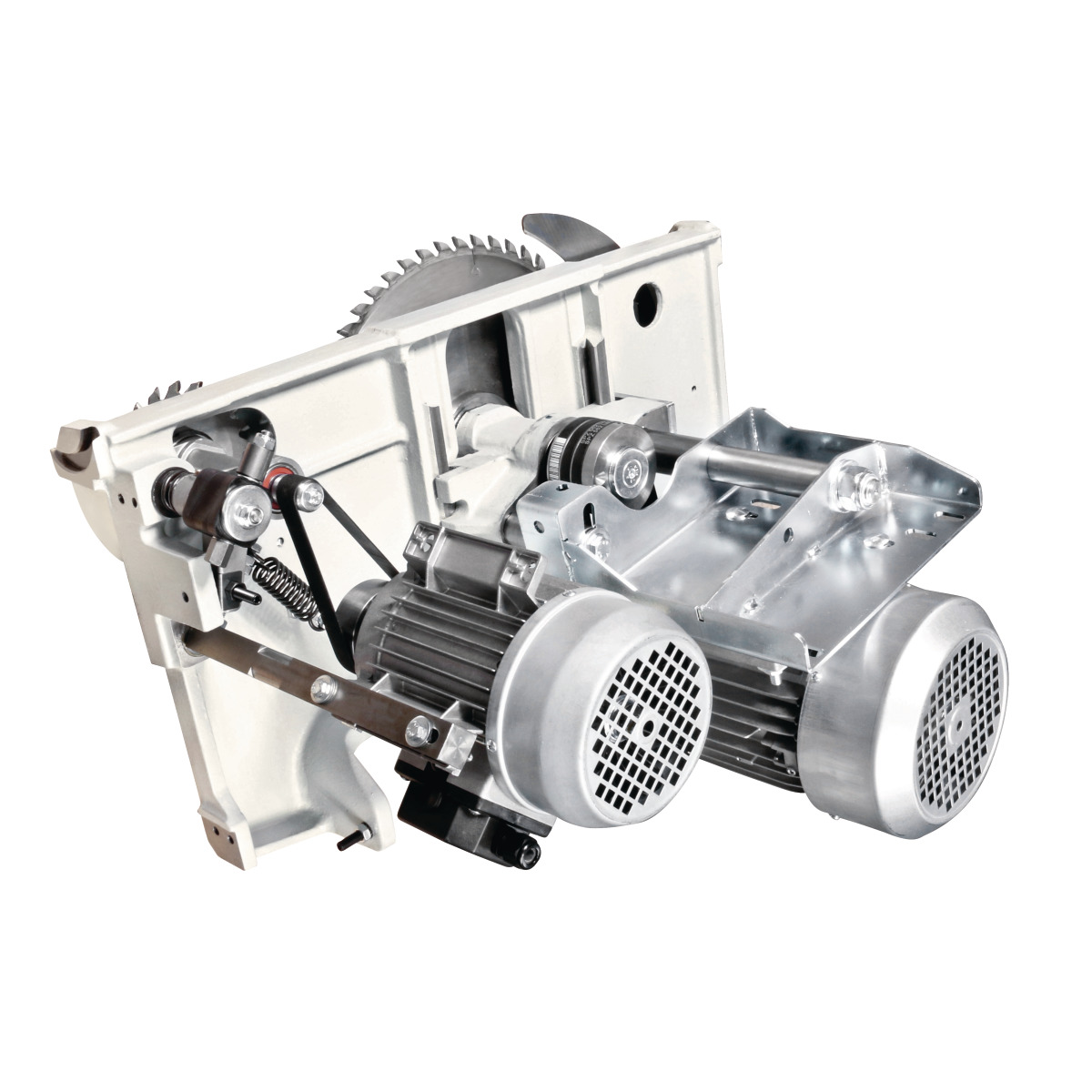

-Grauguss-Doppelwiegensägeaggregat
-Höhenverstellung über Schwalbenschwanzführung
-äußerst robust und verwindungssteif für präzise Schnitte
-nahe am Sägeblatt, beidseitig gelagert
-höhen-und bis 45° schrägverstellbar
-serienmäßig Vorritzaggregat mit separatem Vorritzmotor 0,55 kW Doppelwiegen-Fräsaggregat

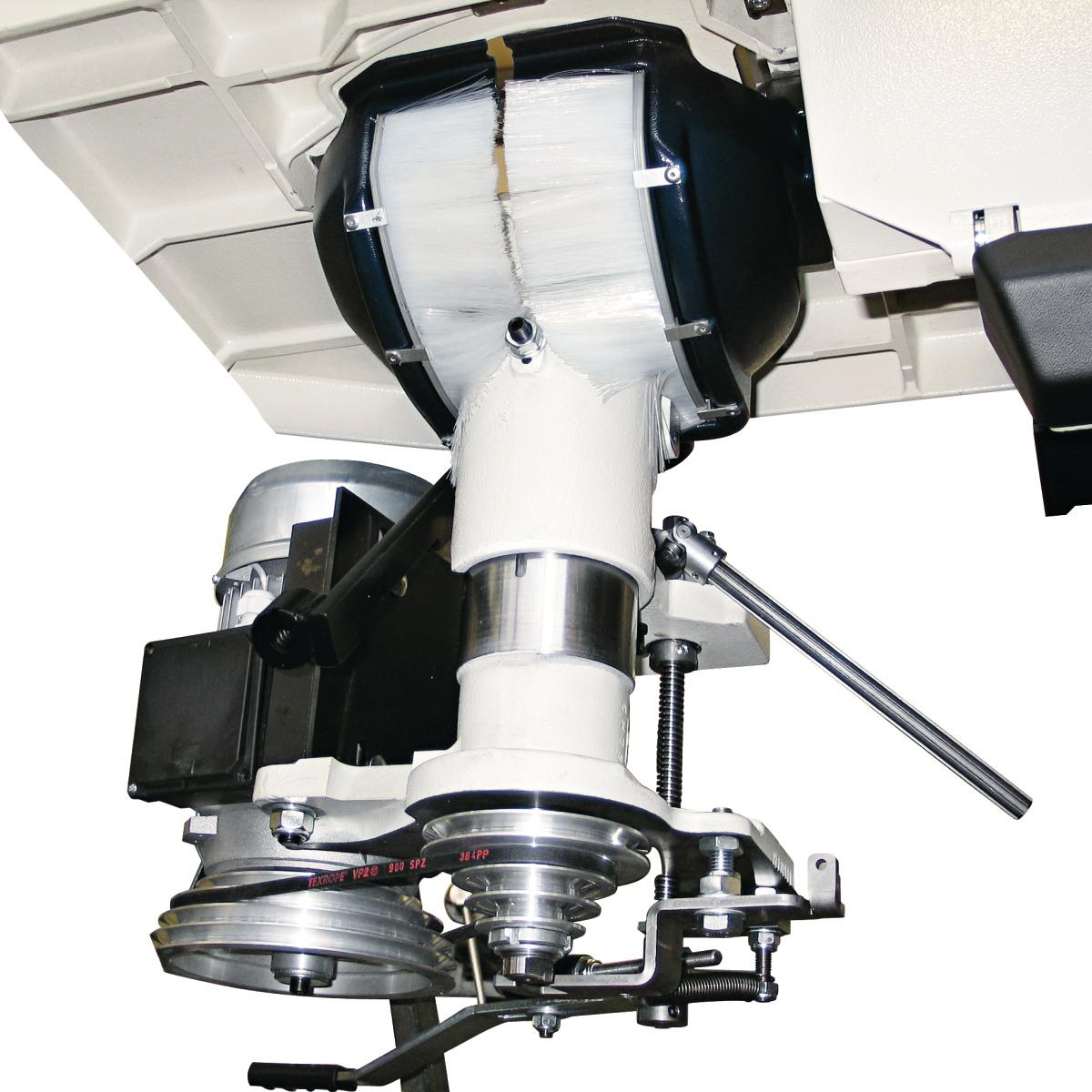

-großdimensioniertes schwenkbares Doppelwiegen-Fräsaggregat aus Grauguss
-Befestigungspunkte direkt am Tisch, dadurch optimale Laufruhe
-Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringe Lagerbelastung und höchstmögliche Lebensdauer Fräsanschlag
-schwere Profi-Ausführung

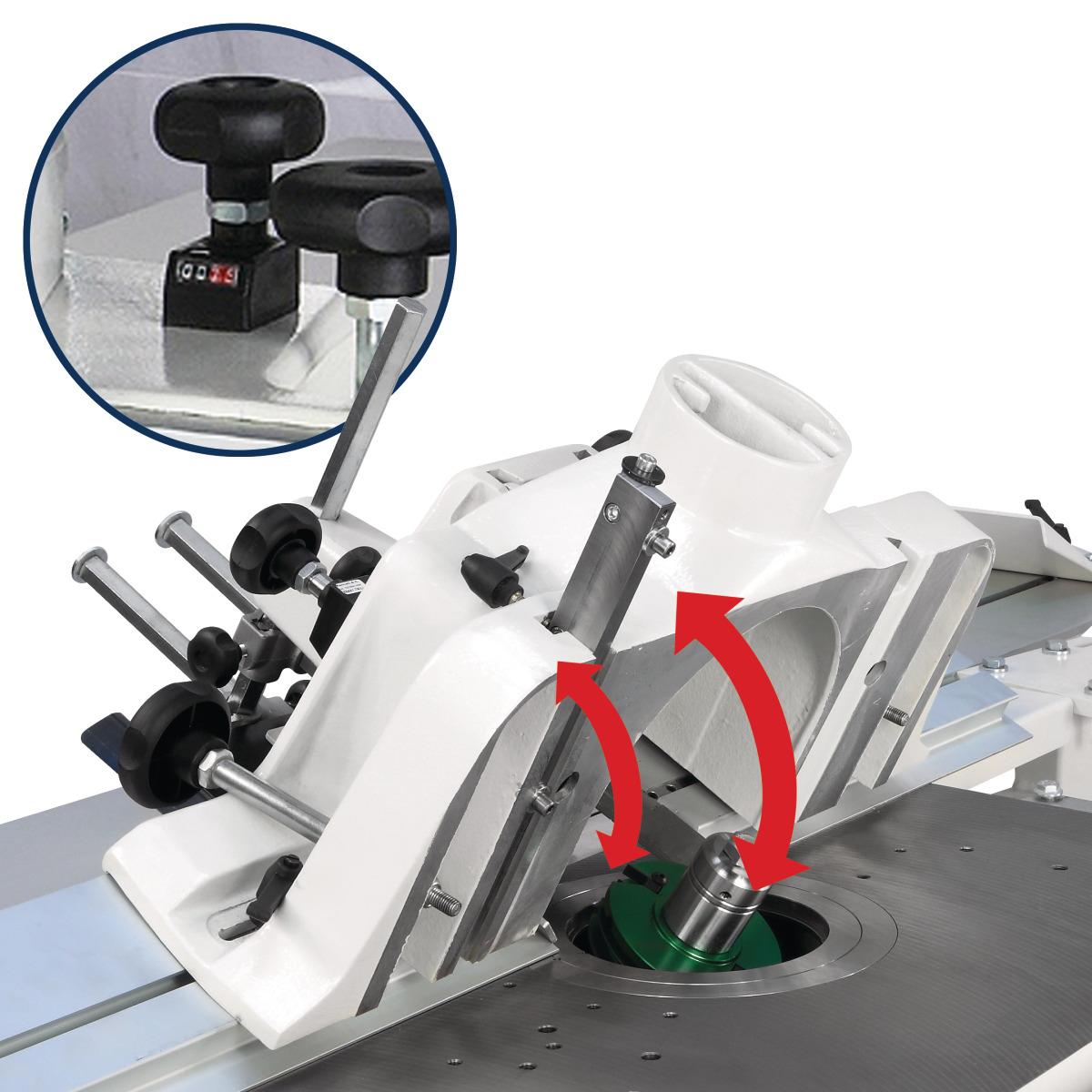

-der hochwertige Fräsanschlag aus Grauguss wird serienmäßig mit Feineinstellung geliefert
-3-fach positionierbar für schnelle Wiederbringung der Einstellung
-mit Feineinstellung über Zahnstange, numerischer Anzeige und Alu-Fräsanschlagbacken Hobelwerke

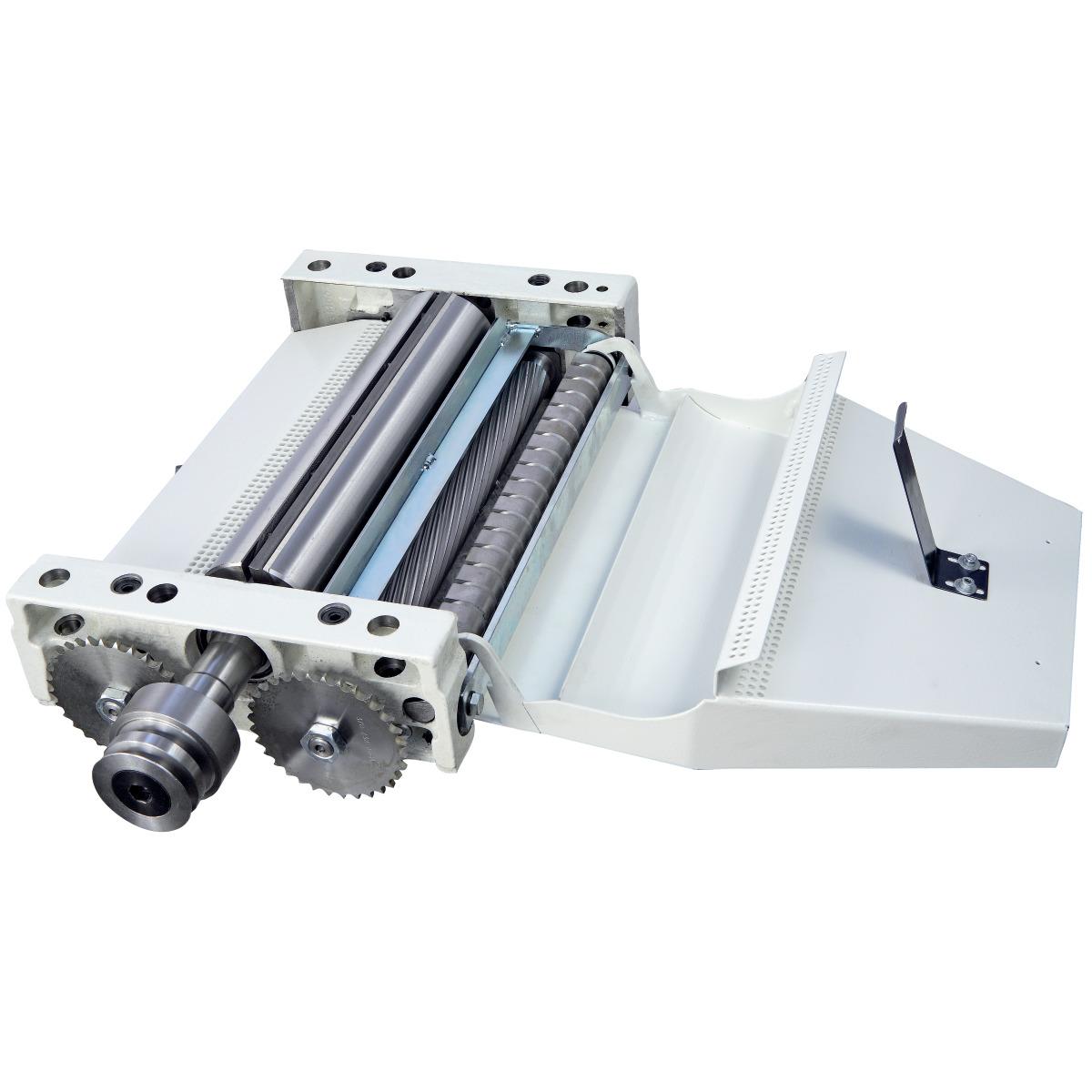

-schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Holzeinzug
-massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken

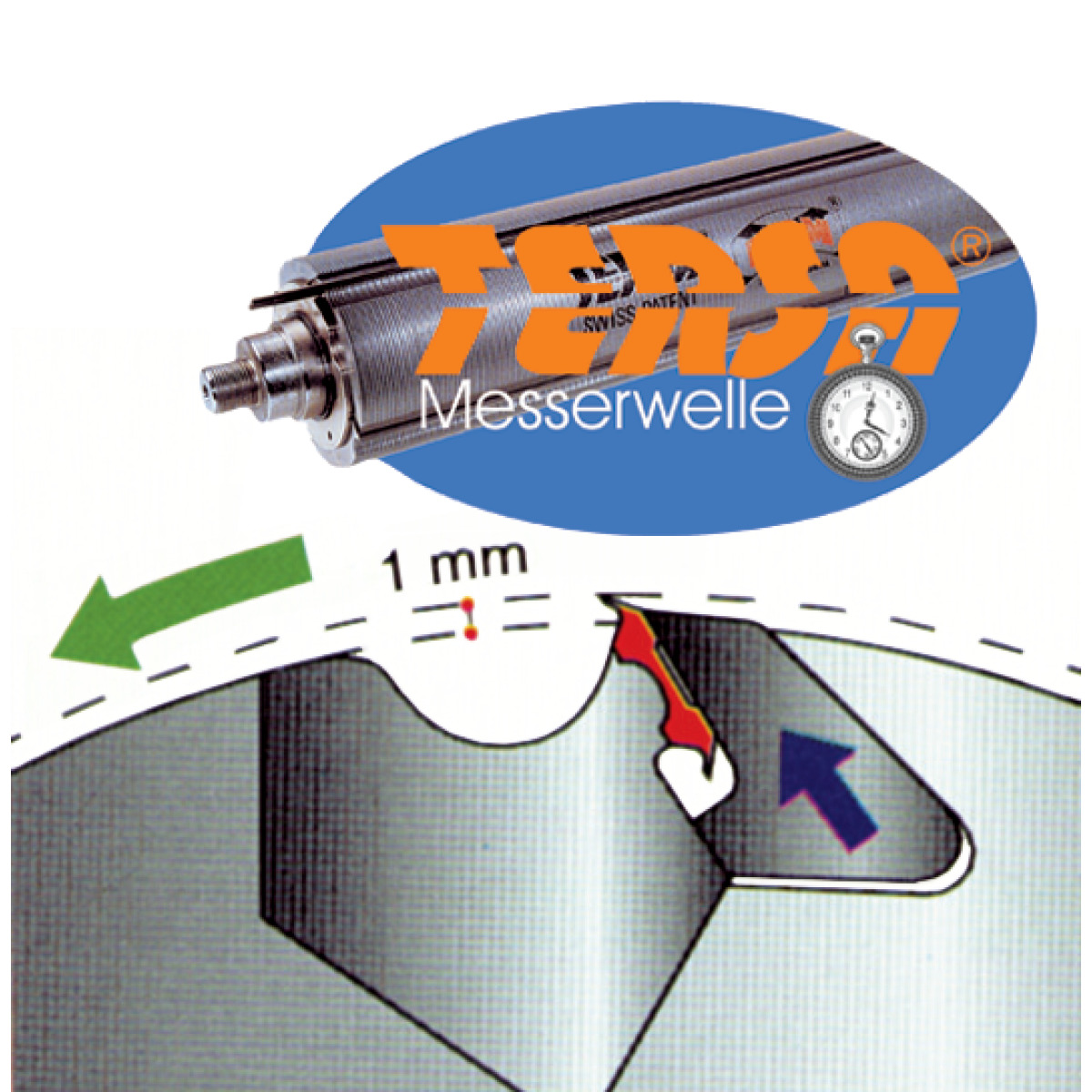

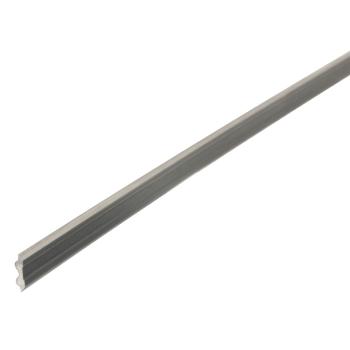

-4-Messer Tersawelle sorgt für ein optimales Hobelbild
-Tischlippen für einen geräuschärmeren Lauf Tersa-Hobelmesserwelle
-Kein Einstellen und Schrauben mehr
-Hobelmesserwechsel in Sekunden
-Selbstarretierend
-besonders geräuscharm Dickentisch
-Der Dickentisch ist auf vier groß-dimensionierten Spindeln gelagert, die unter allen Arbeitsbedingungen größte Stabilität gewährleisten
-Durch die spezielle Hubvorrichtung bleibt die Tischposition auch ohne Arretierung einwandfrei erhalten. Parallelanschlag

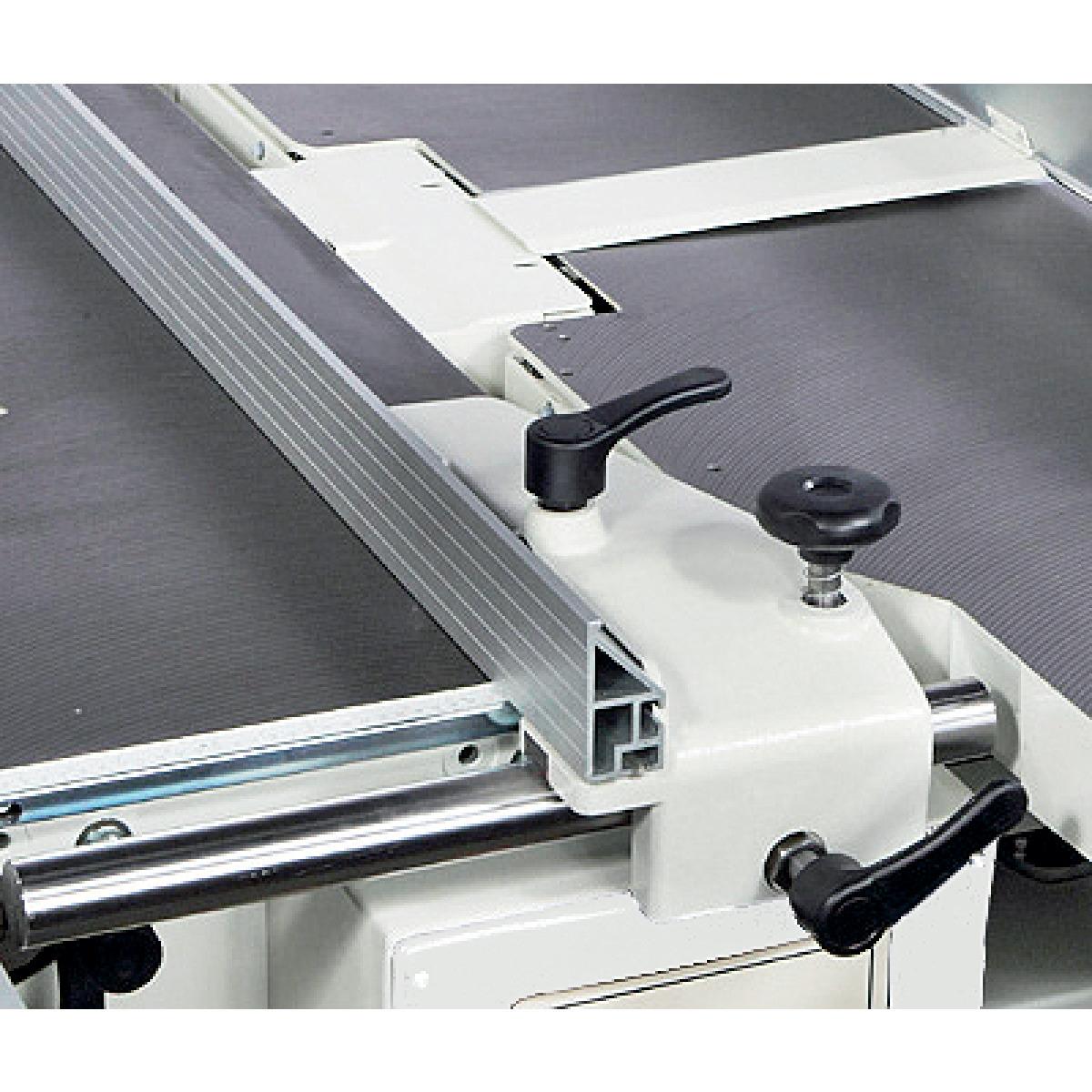

-mit Feineinstellung und Schnellspannung
-stabile Rundstangenführung aus geschliffenem Stahl
-umsteckbares Alu-Lineal
-Keine Maßlücke, Führungsstangen sind überlappend Separater Abrichtanschlag
-große Profi-Ausführung (1800 x 150 mm)
-0-45° schwenkbar
-mit Schnellverstellung
-stabile Rundstangenführung aus geschliffenem Stahl Simultanes Öffnen
-gleichzeitiges Hochklappen der Abrichttische für ein schnelles und bequemes Umrüsten zum Dickenhobeln Sägeaggregat
-Höhenverstellung und Schwenkung Fräsaggregat
-Höhenverstellung und Schwenkung Hobelaggregat
-Höhenverstellung Ablänganschlag Zubehör: High-tech Zubehör
-Ein- und Ausschalter im Besäumwagen integriert Sägeaggregat
-Höhenverstellung und Schwenkung Fräsaggregat
-Höhenverstellung und Schwenkung Hobelaggregat
-Höhenverstellung Digitalanzeige für Parallelanschlag zum Nachrüsten
-batteriebetrieben
-mit Magnetband
-1/10 mm genau
-Art.-Nr. 5516001 Langlochbohreinrichtung
-als Zubehör erhältliche Langlochbohreinrichtung
-Art.-Nr. 5514330 Optional mit motorischer Höhenverstellung
-Optional mit motorischer Höhenverstellung und Schwenkung des Säge und Fräsaggregats und Höhenverstellung des Dickentisches mit Digitalanzeigen
-Nicht nachrüstbar, nur bei Bestellung Neumaschine Optional Schwenkarm mit Steckdose
-Schwenkarm mit Steckdose zur Anbringung eines Vorschubapparates
-Art.-Nr. 5510510
Technische Daten:
- Gewicht ca.: 1300 kg
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 2200 mm
- Spanabnahme max.: 5 mm
- Absaugstutzendurchmesser: 3 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Vorritzmotor: 0,55 kW
- Hauptmotor: 3 x 5,0 kW
- Platzbedarf Länge: 5960 mm
- Platzbedarf Breite/Tiefe: 5050 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Maschinenkörper Länge: 1948 mm
- Maschinenkörper Breite/Tiefe: 1440 mm
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 2300 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Tischlänge: 775 mm
- Tischbreite: 410 mm
- Arbeitshöhe min.: 3 mm
- Arbeitshöhe max.: 240 mm
- Spanabnahme max.: 5 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenlänge: 2660 mm
- Formatschiebeschlittenbreite: 360 mm
- Formatschiebeschlittenhöhe: 142 mm
- Tischlänge: 1250 mm
- Tischbreite: 430 mm
- Tischhöhe: 900 mm
- Neigung: 0 – -45 °
- Dorndurchmesser: 30 mm
- Nutzlänge: 125 mm
- Drehzahl(en): 3500/6000/8000/10000 min?¹
- absenkbar: 240 mm
- Zapfenfräsen: 320 mm
- Typ: TERSA
- Durchmesser: 95 mm
- Anzahl Hobelmesser: 4 St
- Drehzahl: 5000 min?¹
- Besäumlänge: 2600 mm
- Schnittbreite mit Parallelanschlag: 1000 mm
- Max. Ablängbreite links vom Sägeblatt: 3300 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe bei 90°: 104 mm
- Max. Schnitthöhe bei 45°: 68 mm
- Max. Sägeblattüberstand 90°: 118 mm
- Max. Sägeblattüberstand 45°: 84 mm
- Durchmesser (Haupt-)Sägeblatt: 350 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4200 min?¹
- Geschwindigkeit: 6 – 12 m/min
