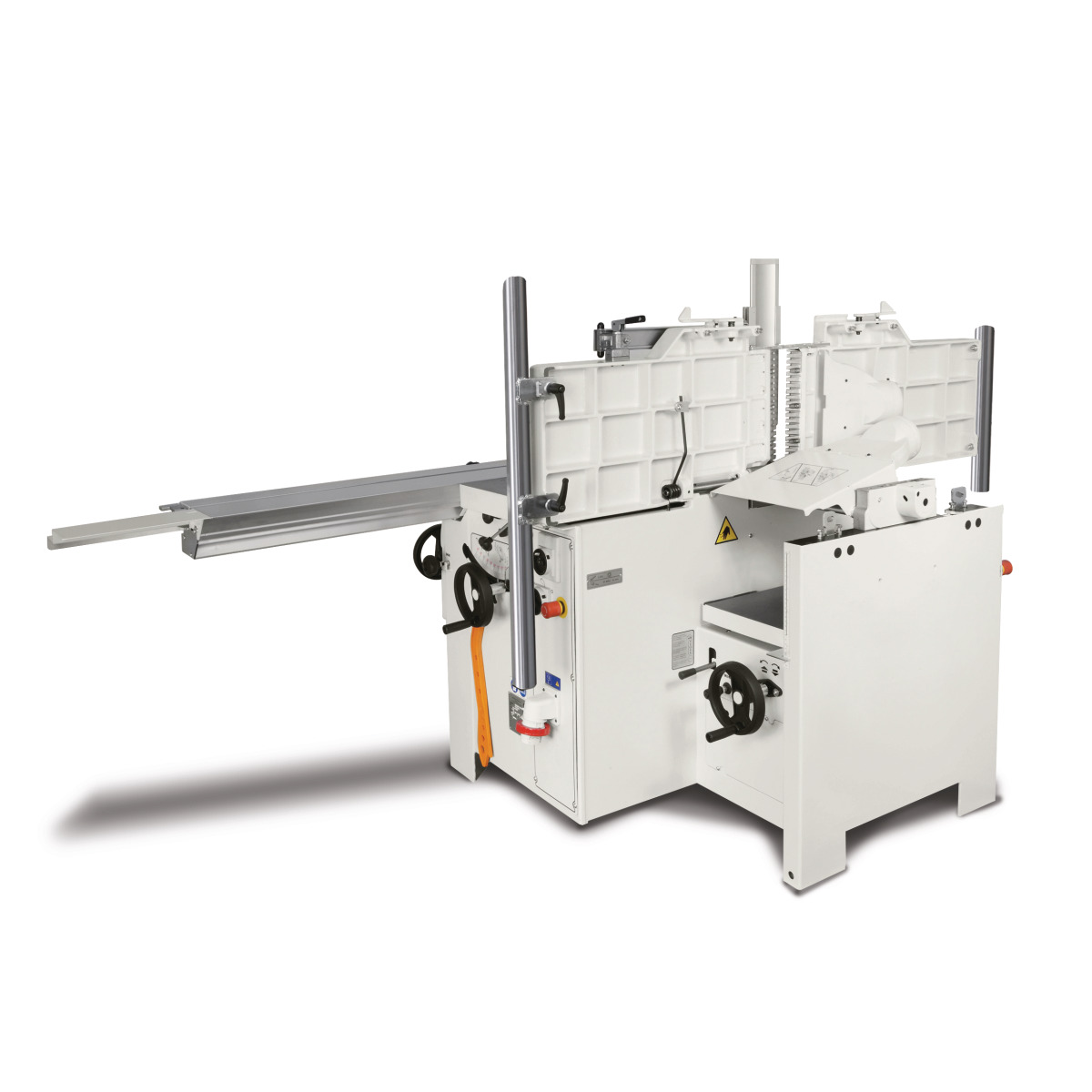

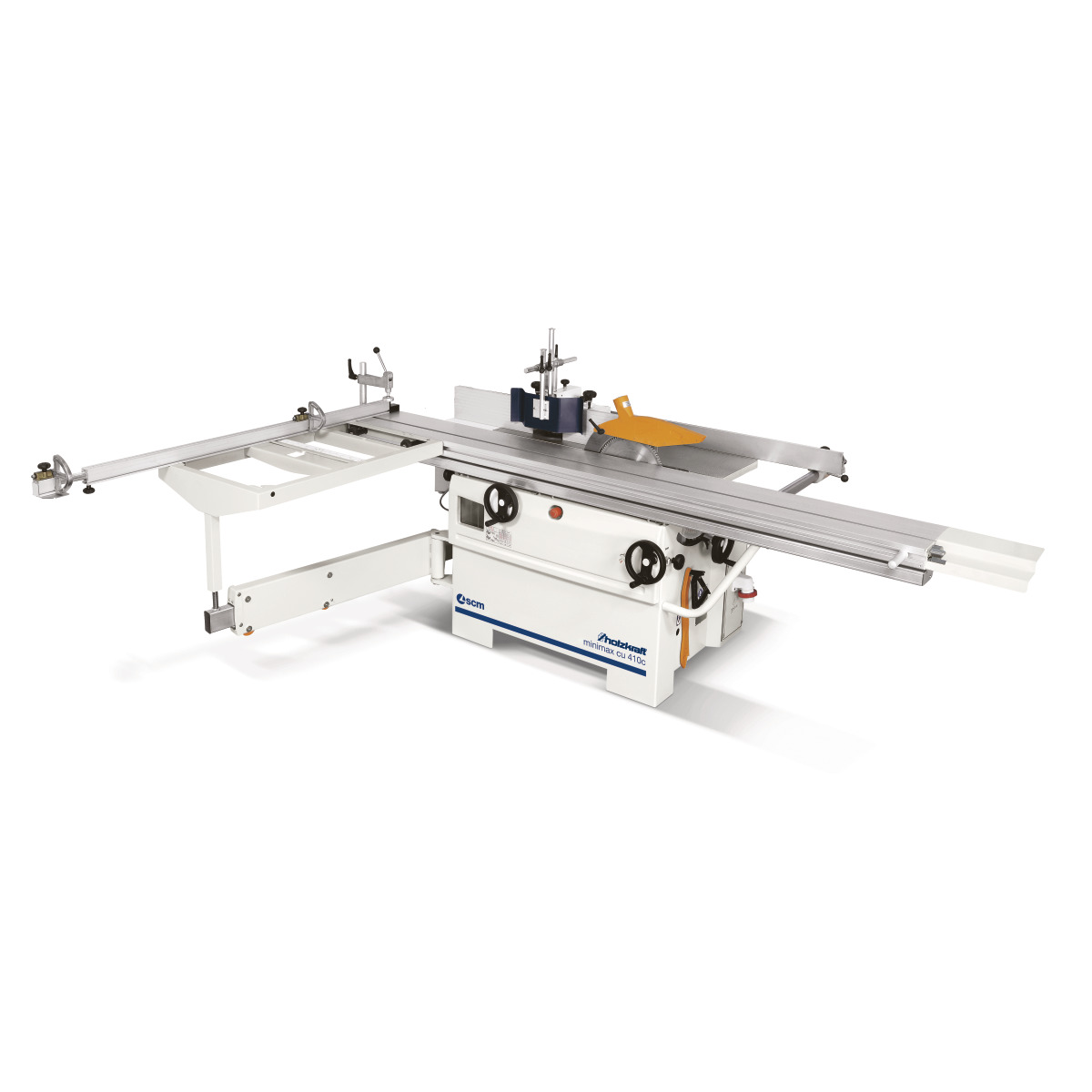

Holzkraft Mehrfachkombination minimax cu 410c F 23 N TERSA
Beschreibung:
Präzise und zuverlässig in der Anwendung. Mit starrer Frässpindel, Alu-Formatschiebeschlitten und TERSA-Messerwelle.
-Stabile Stahl-Grauguss-Konstruktion
-Abrichttische aus Grauguss, nachgeglüht und spannungsfrei mit hochpräzisem Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)

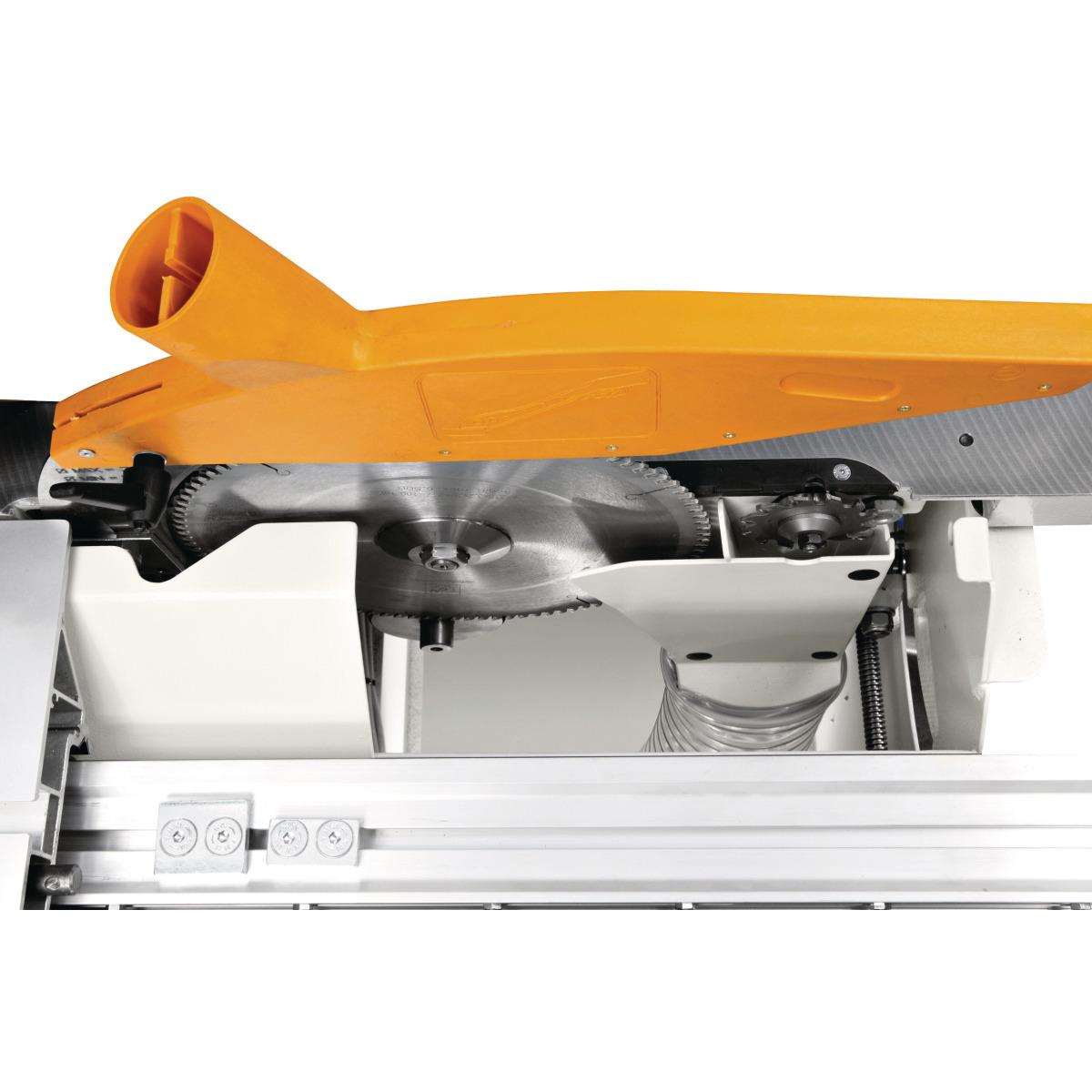

-Max. Sägeblatt-Ø 315 mm, schwenkbar von 90°
-45°

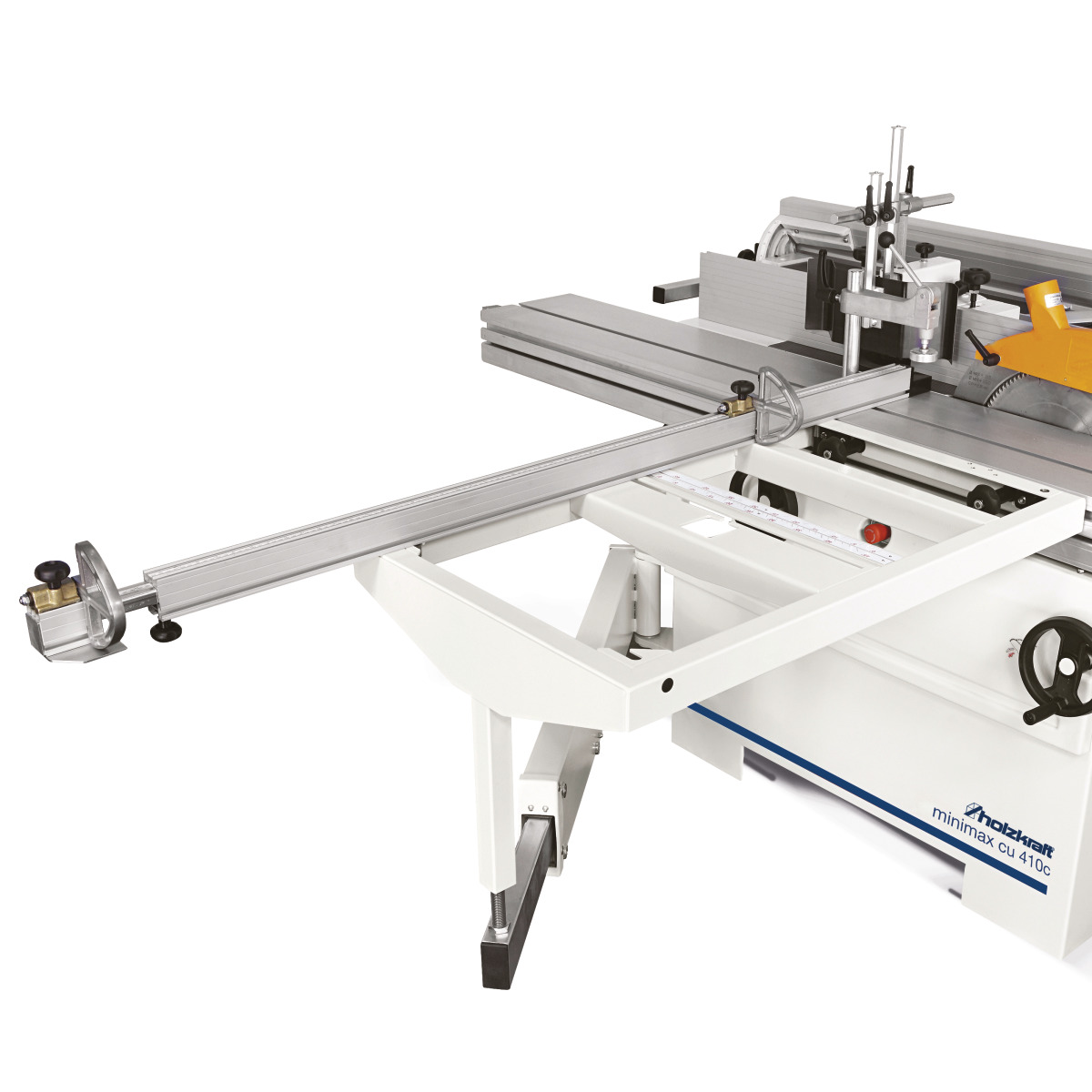

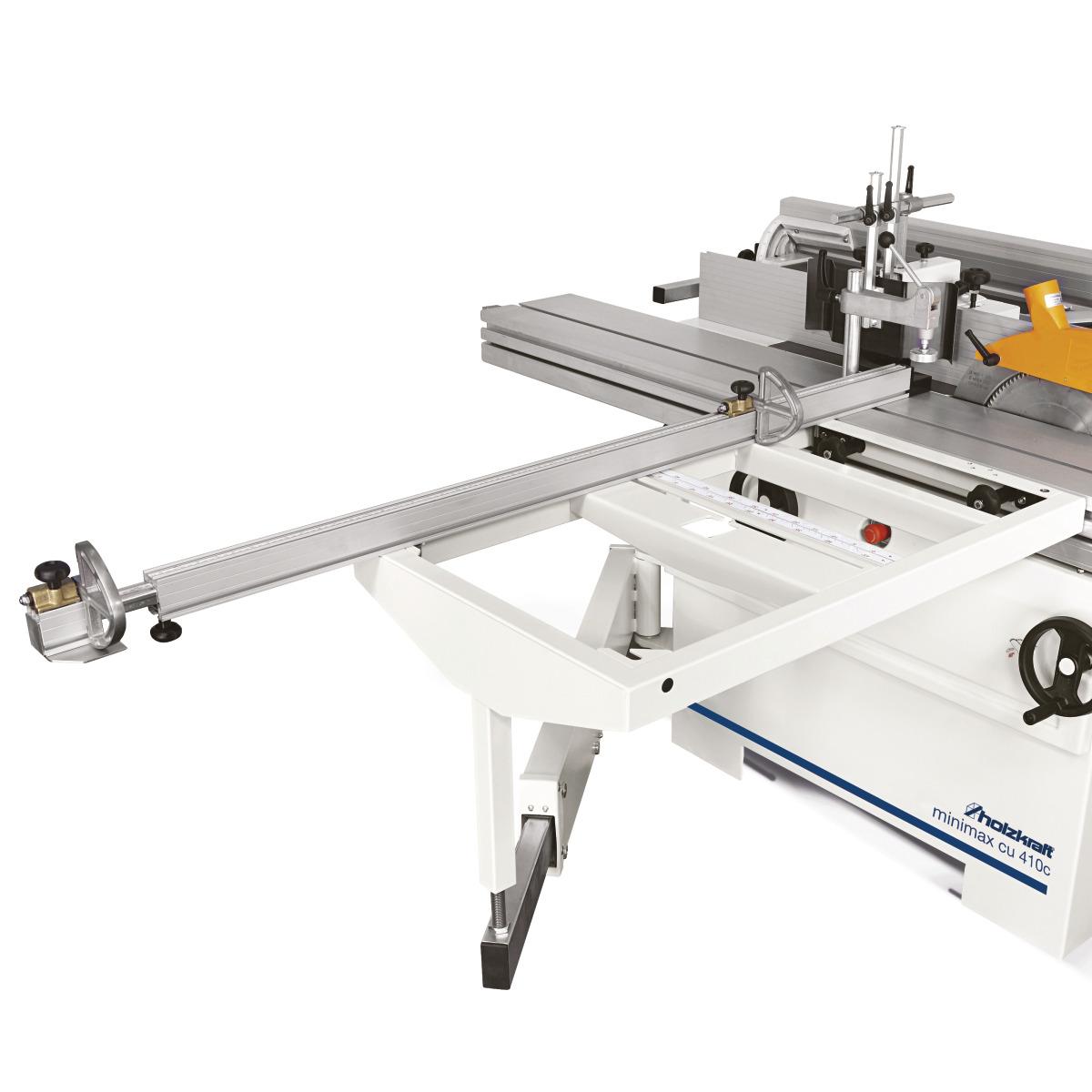

-Großer Ausleger (960 x 600 mm) mit ausziehbarem Aluminium-Teleskopanschlag bis Max. 2560 mm

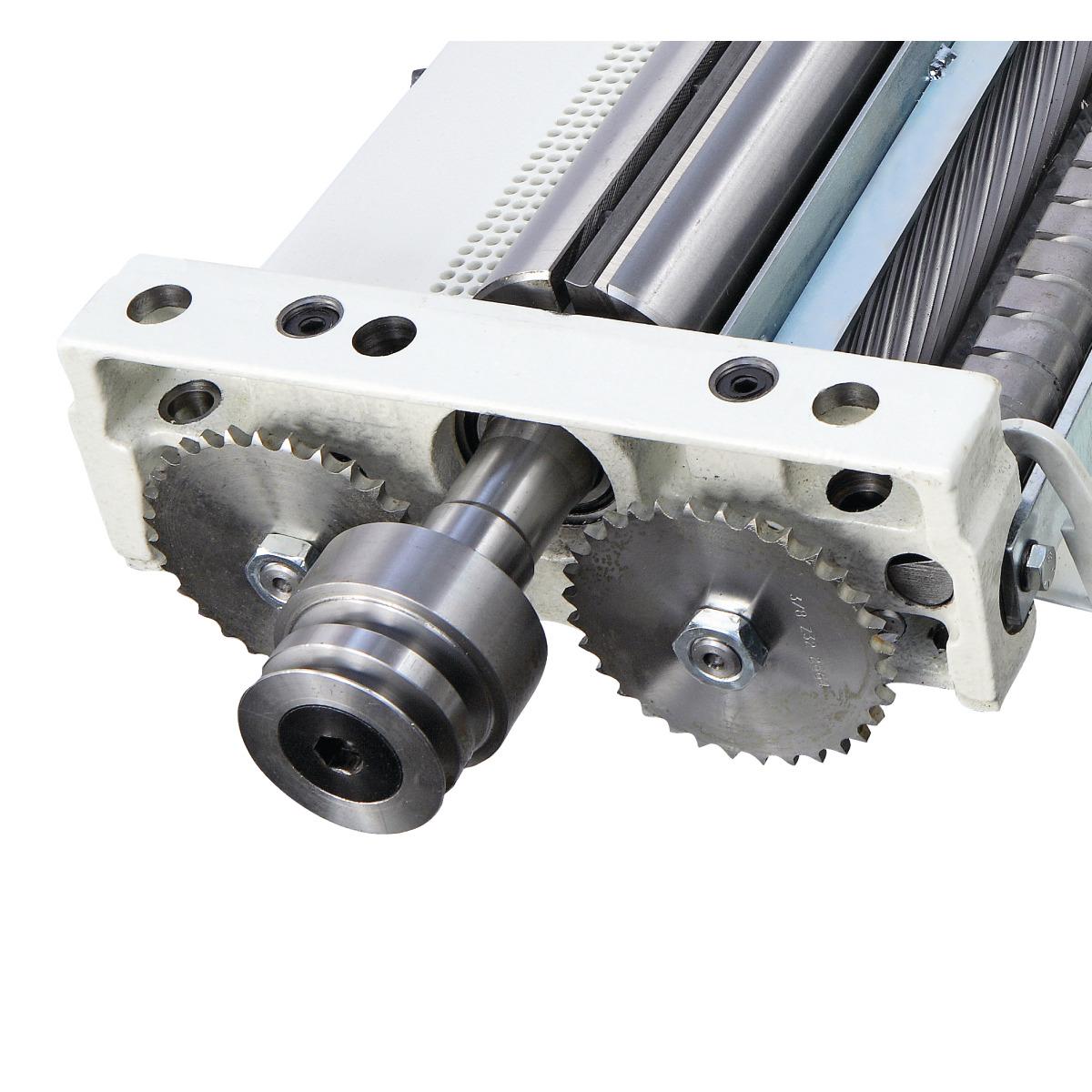

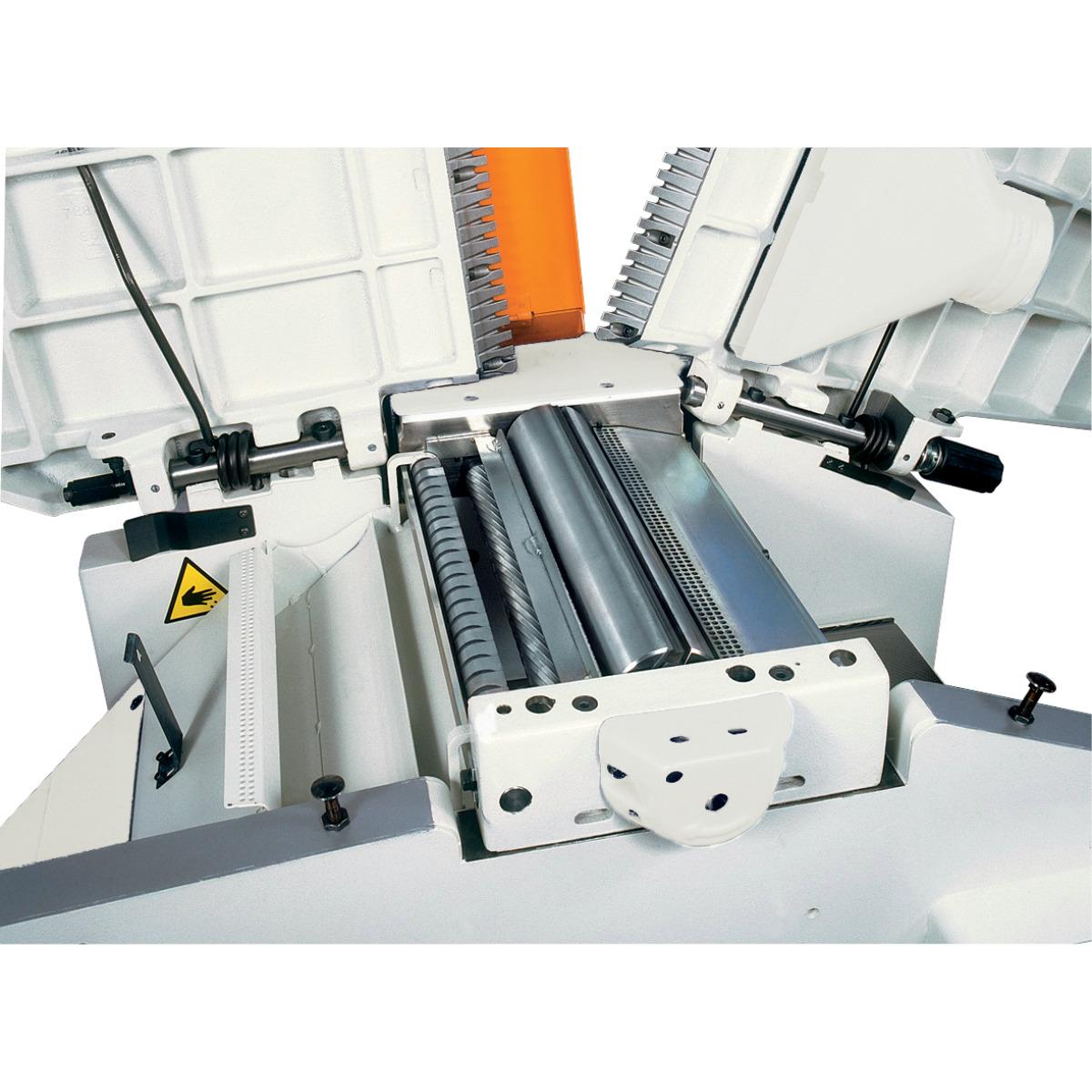

-Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
-Drei Fräsgeschwindigkeiten, manuell verstellbar
-Frässpindel mit Rechts-Linkslauf

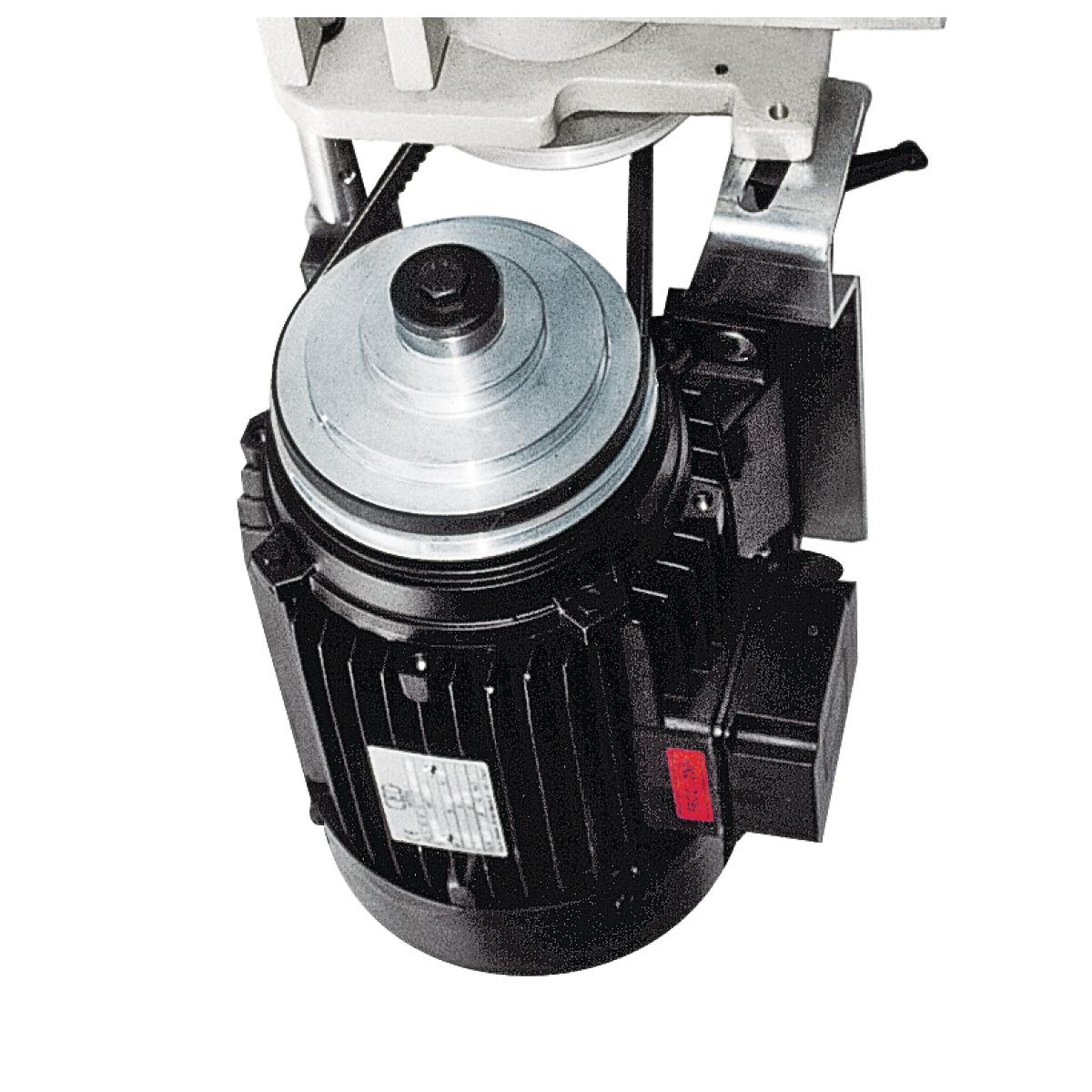

-Drei unabhängige Industriemotoren
-Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter Ausstattungsmerkmale- Mit Sicherheits-Wendeanschlagbacken aus Aluminium – serienmäßig nur bei Original HOLZKRAFT-Maschinen
-Serienmäßig inkl. ausziehbarem Teleskop-Anschlag (bis max. 2660 mm) aus Aluminium mit professionellen Anschlagklappen

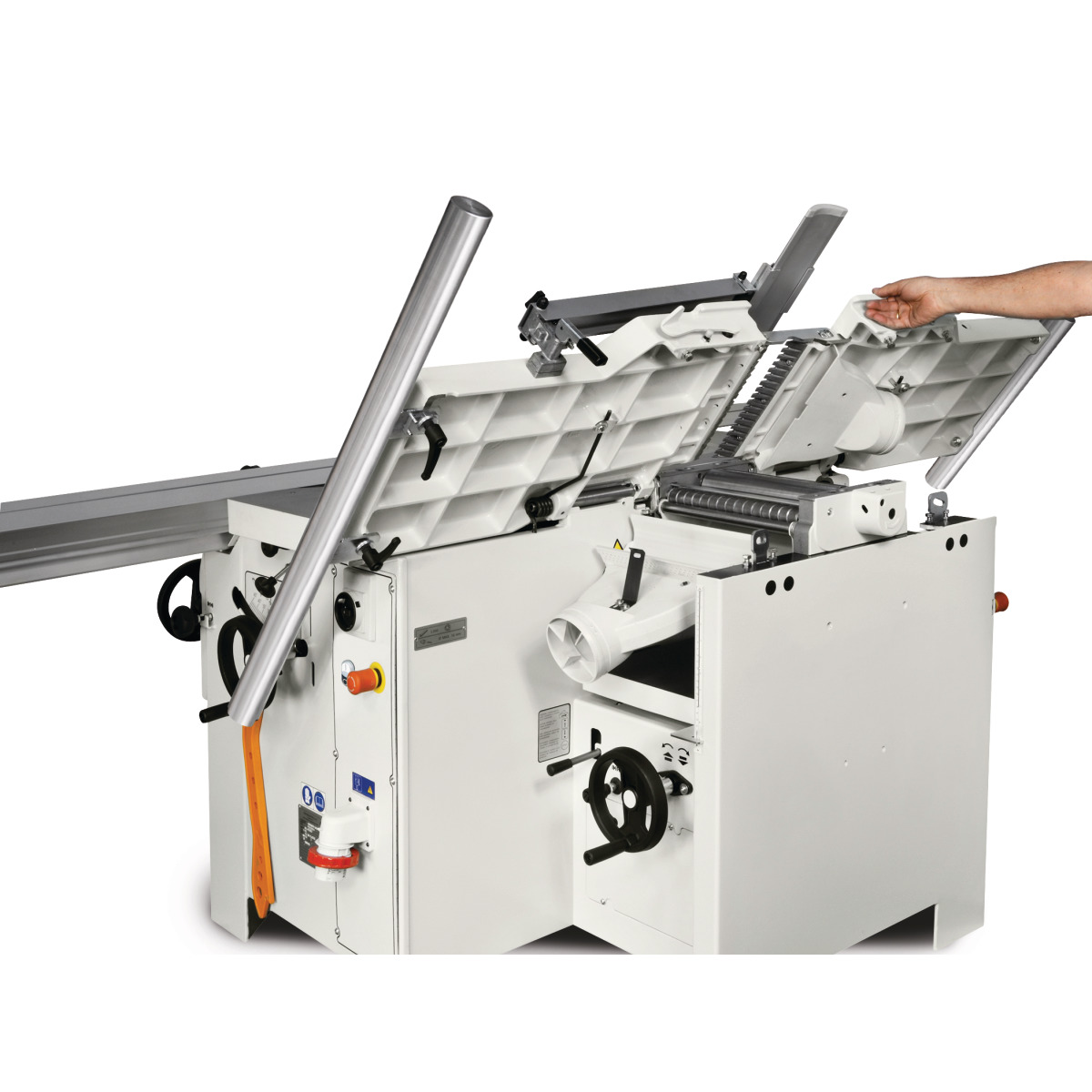

-Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit
Technische Daten:
- Gewicht ca.: 560 kg
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 1800 mm
- Spanabnahme max.: 4 mm
- Absaugstutzendurchmesser: 4 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Hauptmotor: 3 x 5,0 kW
- Platzbedarf Länge: 5093 mm
- Platzbedarf Breite/Tiefe: 4112 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Tischlänge: 605 mm
- Tischbreite: 410 mm
- Arbeitshöhe min.: 3 mm
- Arbeitshöhe max.: 230 mm
- Spanabnahme max.: 4 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenlänge: 2310 mm
- Formatschiebeschlittenbreite: 270 mm
- Formatschiebeschlittenhöhe: 124 mm
- Tischlänge: 1115 mm
- Tischbreite: 335 mm
- Tischhöhe: 900 mm
- Neigung: 0 °
- Dorndurchmesser: 30 mm
- Nutzlänge: 10 mm
- Drehzahl(en): 3500/7000/ 10000 min?¹
- nicht absenkbar: 210 mm
- absenkbar: 180 mm
- Zapfenfräsen: 275 mm

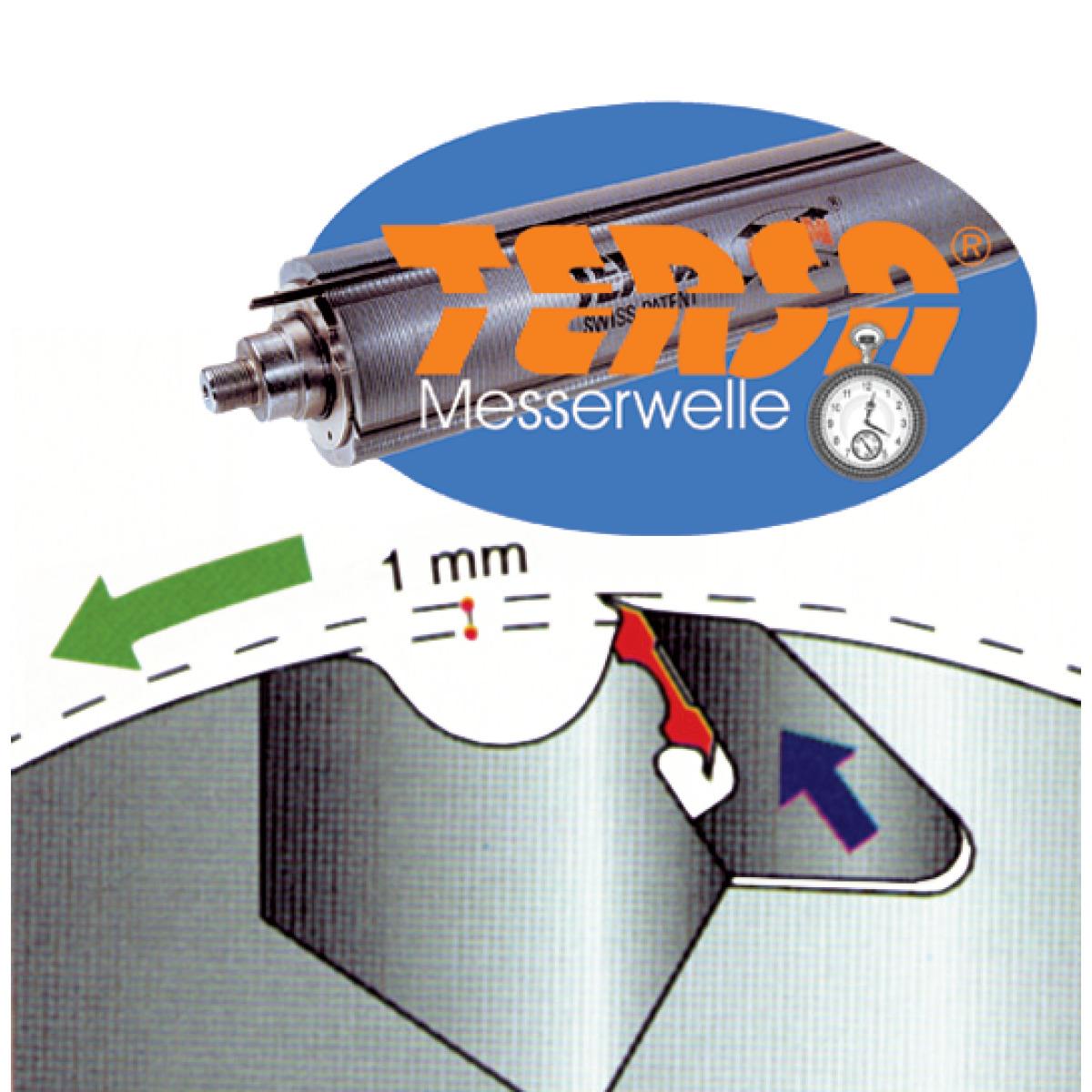

- Typ: TERSA
- Durchmesser: 72 mm
- Anzahl Hobelmesser: 3 St
- Drehzahl: 5200 min?¹
- Besäumlänge: 2250 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 2310 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 78 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
- Geschwindigkeit: 7 m/min
Präzise und zuverlässig in der Anwendung. Mit starrer Frässpindel, Alu-Formatschiebeschlitten und TERSA-Messerwelle.
-Stabile Stahl-Grauguss-Konstruktion
-Abrichttische aus Grauguss, nachgeglüht und spannungsfrei mit hochpräzisem Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
-Max. Sägeblatt-Ø 315 mm, schwenkbar von 90°
-45°
-Großer Ausleger (960 x 600 mm) mit ausziehbarem Aluminium-Teleskopanschlag bis Max. 2560 mm
-Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
-Drei Fräsgeschwindigkeiten, manuell verstellbar
-Frässpindel mit Rechts-Linkslauf
-Drei unabhängige Industriemotoren
-Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter Ausstattungsmerkmale- Mit Sicherheits-Wendeanschlagbacken aus Aluminium – serienmäßig nur bei Original HOLZKRAFT-Maschinen
-Serienmäßig inkl. ausziehbarem Teleskop-Anschlag (bis max. 2660 mm) aus Aluminium mit professionellen Anschlagklappen
-Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit
Technische Daten:
- Gewicht ca.: 560 kg
- Abrichttisch Breite: 410 mm
- Abrichttisch Länge: 1800 mm
- Spanabnahme max.: 4 mm
- Absaugstutzendurchmesser: 4 x 120 mm
- Absaugstutzendurchmesser Sägeblattschutz: 60 mm
- Hauptmotor: 3 x 5,0 kW
- Platzbedarf Länge: 5093 mm
- Platzbedarf Breite/Tiefe: 4112 mm
- Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
- Arbeitsbereich Länge: 1600 mm
- Arbeitsbereich Breite/Tiefe: 1600 mm
- Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
- Tischlänge: 605 mm
- Tischbreite: 410 mm
- Arbeitshöhe min.: 3 mm
- Arbeitshöhe max.: 230 mm
- Spanabnahme max.: 4 mm
- Anschlussspannung: 400 V
- Phase(n): 3 Ph
- Stromart: AC
- Netzfrequenz: 50 Hz
- Nennbetriebsart Antriebsmotor: S6
- Einschaltdauer Antriebsmotor: 40 %
- Formatschiebeschlittenlänge: 2310 mm
- Formatschiebeschlittenbreite: 270 mm
- Formatschiebeschlittenhöhe: 124 mm
- Tischlänge: 1115 mm
- Tischbreite: 335 mm
- Tischhöhe: 900 mm
- Neigung: 0 °
- Dorndurchmesser: 30 mm
- Nutzlänge: 10 mm
- Drehzahl(en): 3500/7000/ 10000 min?¹
- nicht absenkbar: 210 mm
- absenkbar: 180 mm
- Zapfenfräsen: 275 mm
- Typ: TERSA
- Durchmesser: 72 mm
- Anzahl Hobelmesser: 3 St
- Drehzahl: 5200 min?¹
- Besäumlänge: 2250 mm
- Schnittbreite mit Parallelanschlag: 900 mm
- Max. Ablängbreite links vom Sägeblatt: 2310 mm
- Sägeblattneigung: 90 - 45 °
- Max. Schnitthöhe bei 90°: 90 mm
- Max. Schnitthöhe bei 45°: 63 mm
- Max. Sägeblattüberstand 90°: 100 mm
- Max. Sägeblattüberstand 45°: 78 mm
- Durchmesser (Haupt-)Sägeblatt: 315 mm
- Erläuterung Durchmesser (Haupt-)Sägeblatt: mit Vorritzer
- Drehzahl (Haupt-)Sägeblatt: 4000 min?¹
- Geschwindigkeit: 7 m/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
