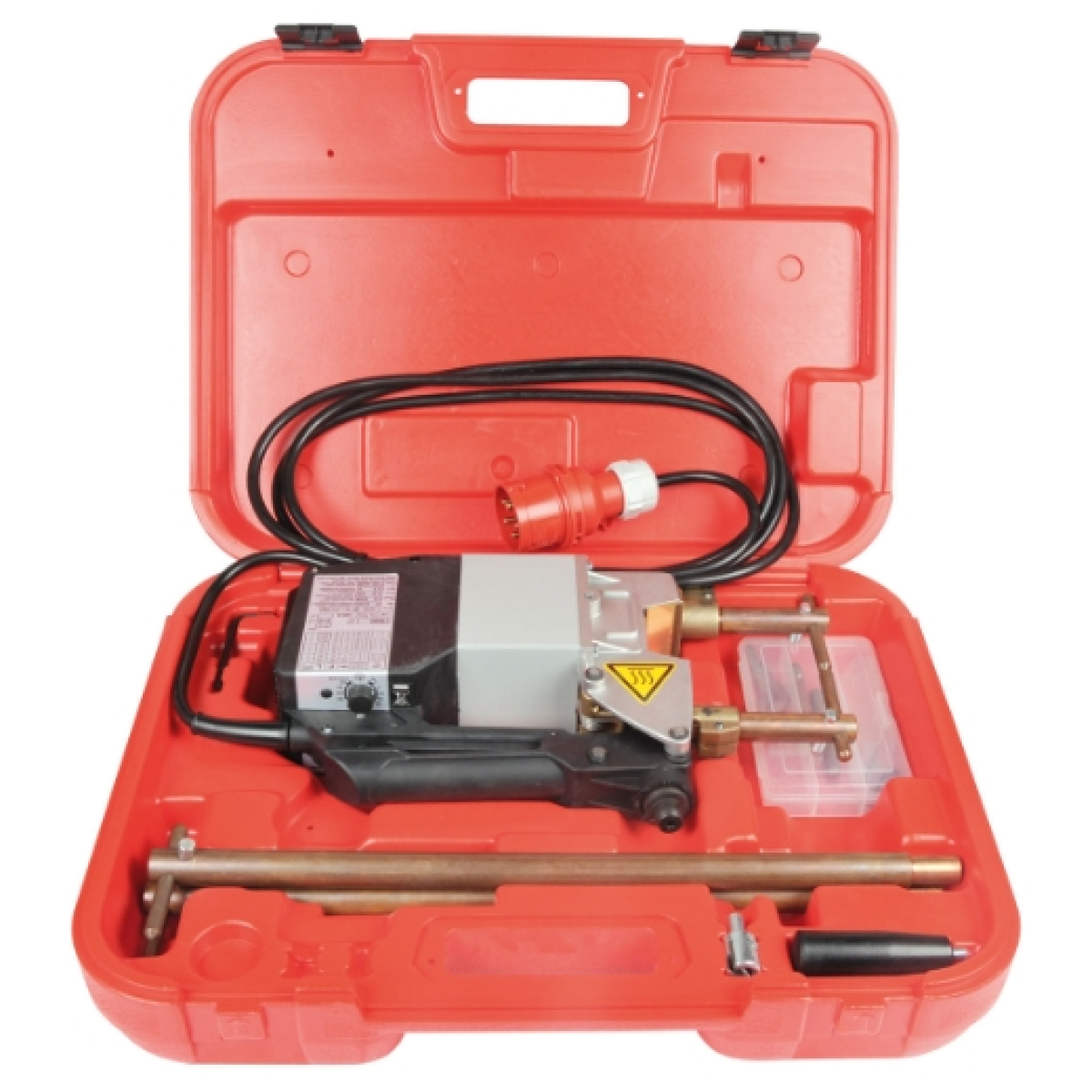

ELMAG Punktschweisszange 2 kVA
Kofferset:
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7900
- CU-Elektrodenarmpaar, L = 125 Mod. 7501
- CU-Elektrodenarmpaar, L = 500 Mod. 7504
- CU-Elektrodenpaar Ø 10 mm, L = 90 Mod. 7521
- CU-Elektrodenpaar Ø 10 mm, S-Form Mod. 7526
- CU-Elektrode Ø 10 mm, L = 40 Mod. 7527
- 2 Elektrodenspannstifte Mod. 30064
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Punktschweißzangen-Systemkoffer
Technische Daten:
Schweißkapazität Stahlblech max.: 2 + 2mm
Schweißkapazität Stahldraht max.: 6 + 6mm
Arbeitstakt bei 2 + 2 mm (10 min bei 40 °C): 60P / h
Nennleistung bei 50 % Einschaltdauer: 2kVA
Dauerleistung: 1.41kVA
Schweißleistung, max.: 13kVA
Einschaltdauer bei max. Schweißstrom: 1,1%
Elektrodenarmlänge min. / max.: 125 / 500mm
Elektrodenarmabstand: 96mm
Elektrodenarmdurchmesser: 20mm
Elektrodendurchmesser: 10mm
Elektrodenhub min. / max.: 55 / 185mm
Schließdruck, Armlänge 125: 120daN
Schließdruck, Armlänge 500: 38daN
Anschlussleistung: 9.5kVA
Netzabsicherung träge: 16AT
Netzanschluss / Phasen: 400 / 3V / ~
Netzfrequenz: 50Hz
Tiefe: 370mm
Höhe: 230mm
Gewicht: 10.5kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Kofferset:
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7900
- CU-Elektrodenarmpaar, L = 125 Mod. 7501
- CU-Elektrodenarmpaar, L = 500 Mod. 7504
- CU-Elektrodenpaar Ø 10 mm, L = 90 Mod. 7521
- CU-Elektrodenpaar Ø 10 mm, S-Form Mod. 7526
- CU-Elektrode Ø 10 mm, L = 40 Mod. 7527
- 2 Elektrodenspannstifte Mod. 30064
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Punktschweißzangen-Systemkoffer
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7900
- CU-Elektrodenarmpaar, L = 125 Mod. 7501
- CU-Elektrodenarmpaar, L = 500 Mod. 7504
- CU-Elektrodenpaar Ø 10 mm, L = 90 Mod. 7521
- CU-Elektrodenpaar Ø 10 mm, S-Form Mod. 7526
- CU-Elektrode Ø 10 mm, L = 40 Mod. 7527
- 2 Elektrodenspannstifte Mod. 30064
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Punktschweißzangen-Systemkoffer
Technische Daten:
Schweißkapazität Stahlblech max.: 2 + 2mm
Schweißkapazität Stahldraht max.: 6 + 6mm
Arbeitstakt bei 2 + 2 mm (10 min bei 40 °C): 60P / h
Nennleistung bei 50 % Einschaltdauer: 2kVA
Dauerleistung: 1.41kVA
Schweißleistung, max.: 13kVA
Einschaltdauer bei max. Schweißstrom: 1,1%
Elektrodenarmlänge min. / max.: 125 / 500mm
Elektrodenarmabstand: 96mm
Elektrodenarmdurchmesser: 20mm
Elektrodendurchmesser: 10mm
Elektrodenhub min. / max.: 55 / 185mm
Schließdruck, Armlänge 125: 120daN
Schließdruck, Armlänge 500: 38daN
Anschlussleistung: 9.5kVA
Netzabsicherung träge: 16AT
Netzanschluss / Phasen: 400 / 3V / ~
Netzfrequenz: 50Hz
Tiefe: 370mm
Höhe: 230mm
Gewicht: 10.5kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Kofferset:
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7900
- CU-Elektrodenarmpaar, L = 125 Mod. 7501
- CU-Elektrodenarmpaar, L = 500 Mod. 7504
- CU-Elektrodenpaar Ø 10 mm, L = 90 Mod. 7521
- CU-Elektrodenpaar Ø 10 mm, S-Form Mod. 7526
- CU-Elektrode Ø 10 mm, L = 40 Mod. 7527
- 2 Elektrodenspannstifte Mod. 30064
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Punktschweißzangen-Systemkoffer
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
