ELMAG Punktschweisszange 2,5 kVA pneumat.
Paketset

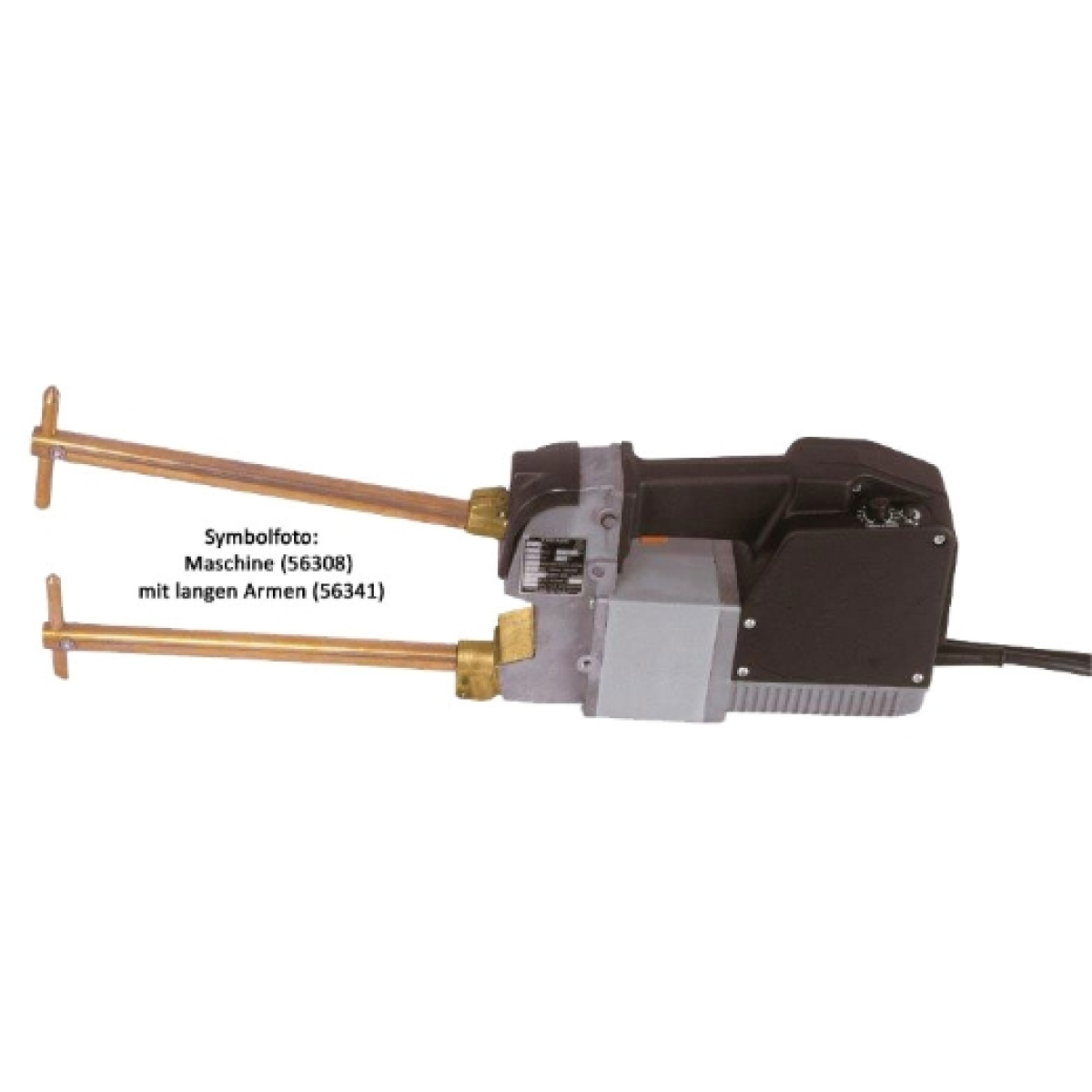

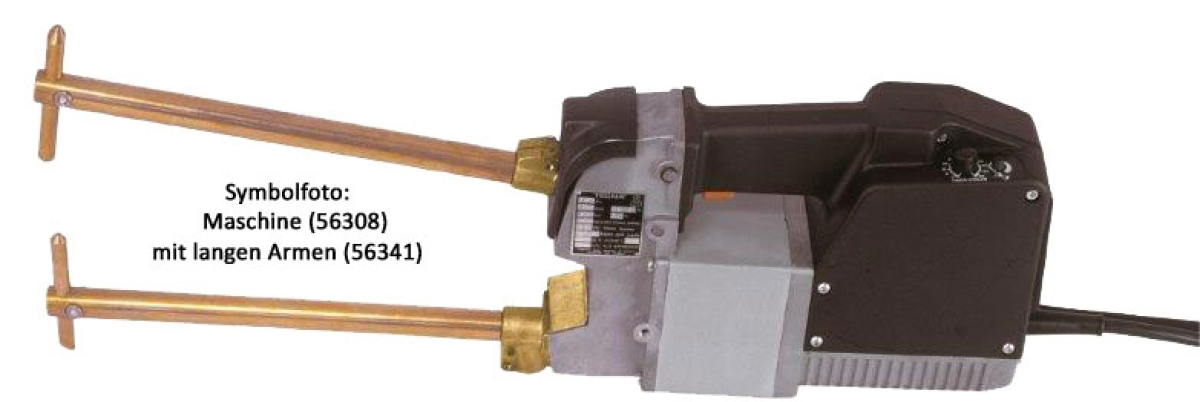

Punktschweißzange 7911, 2,5 kVa pneumatisch betätigt
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7911
- CU-Elektrodenarmpaar, L=125 Mod. 7401
- CU-Elektrodenpaar Ø 12 mm, L 0 100 mm Mod. 7451
- 2 Elektrodenspannstifte Mod. 70746
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Druckluftwartungseinheit mit Manometer
- Druckluftschlauch
- pneumatische Betätigung, ideal für Serienfertigung
- Kapazität Stahlblech 2,5 + 2,5 mm
- Schweißstromregelung für dünne Materialien wie Feinbleche, Draht, etc.
- Super: Arbeitsdruckwächter für Start des Zeitgebers
Technische Daten:
Schweißkapazität Stahlblech max.: 2,5 + 2,5mm
Schweißkapazität Stahldraht max.: 8 + 8mm
Arbeitstakt bei 2 + 2 mm (10 min bei 40 °C): 70P / h
Nennleistung bei 50 % Einschaltdauer: 2,5kVA
Dauerleistung: 1.77kVA
Schweißleistung, max.: 16kVA
Einschaltdauer bei max. Schweißstrom: 1,1%
Elektrodenarmlänge min. / max.: 125 / 500mm
Elektrodenarmabstand: 94mm
Elektrodenarmdurchmesser: 22mm
Elektrodendurchmesser: 12mm
Elektrodenhub min. / max.: 30 / 90mm
Schließdruck, Armlänge 125: 120daN
Schließdruck, Armlänge 500: 120 / 40daN
Druckluftschlauchdurchmesser: 6mm
Max. Betriebsdruck: 6bar
Luftverbrauch 1000 Schweißpunkte: 1Nm³
Anschlussleistung: 13.5kVA
Netzabsicherung träge: 16AT
Netzanschluss / Phasen: 400 / 3V / ~
Netzfrequenz: 50Hz
Tiefe: 450mm
Höhe: 203mm
Gewicht: 12.8kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Paketset
Punktschweißzange 7911, 2,5 kVa pneumatisch betätigt
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7911
- CU-Elektrodenarmpaar, L=125 Mod. 7401
- CU-Elektrodenpaar Ø 12 mm, L 0 100 mm Mod. 7451
- 2 Elektrodenspannstifte Mod. 70746
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Druckluftwartungseinheit mit Manometer
- Druckluftschlauch
- pneumatische Betätigung, ideal für Serienfertigung
- Kapazität Stahlblech 2,5 + 2,5 mm
- Schweißstromregelung für dünne Materialien wie Feinbleche, Draht, etc.
- Super: Arbeitsdruckwächter für Start des Zeitgebers
Punktschweißzange 7911, 2,5 kVa pneumatisch betätigt
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7911
- CU-Elektrodenarmpaar, L=125 Mod. 7401
- CU-Elektrodenpaar Ø 12 mm, L 0 100 mm Mod. 7451
- 2 Elektrodenspannstifte Mod. 70746
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Druckluftwartungseinheit mit Manometer
- Druckluftschlauch
- pneumatische Betätigung, ideal für Serienfertigung
- Kapazität Stahlblech 2,5 + 2,5 mm
- Schweißstromregelung für dünne Materialien wie Feinbleche, Draht, etc.
- Super: Arbeitsdruckwächter für Start des Zeitgebers
Technische Daten:
Schweißkapazität Stahlblech max.: 2,5 + 2,5mm
Schweißkapazität Stahldraht max.: 8 + 8mm
Arbeitstakt bei 2 + 2 mm (10 min bei 40 °C): 70P / h
Nennleistung bei 50 % Einschaltdauer: 2,5kVA
Dauerleistung: 1.77kVA
Schweißleistung, max.: 16kVA
Einschaltdauer bei max. Schweißstrom: 1,1%
Elektrodenarmlänge min. / max.: 125 / 500mm
Elektrodenarmabstand: 94mm
Elektrodenarmdurchmesser: 22mm
Elektrodendurchmesser: 12mm
Elektrodenhub min. / max.: 30 / 90mm
Schließdruck, Armlänge 125: 120daN
Schließdruck, Armlänge 500: 120 / 40daN
Druckluftschlauchdurchmesser: 6mm
Max. Betriebsdruck: 6bar
Luftverbrauch 1000 Schweißpunkte: 1Nm³
Anschlussleistung: 13.5kVA
Netzabsicherung träge: 16AT
Netzanschluss / Phasen: 400 / 3V / ~
Netzfrequenz: 50Hz
Tiefe: 450mm
Höhe: 203mm
Gewicht: 12.8kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Paketset
Punktschweißzange 7911, 2,5 kVa pneumatisch betätigt
Punkt für Punkt. Bei Stahl- und Edelstahlblechen geht nichts schneller als das sichere und dauerhafte Verbinden mit Schweißpunkten.
- Ideal für Karosserie-, Maschinen- und Metallbau
- Elektronischer Synchronzeitgeber mit 2 - 65 Perioden
- Zeitregelung nur bei Stromfluss am Schweißpunkt, daher sehr gute Ergebnisse beim Schweißen auf Blechen mit Lackspuren, oxidierten oder verzinkten Teilen
- Druckeinstellung in daN
- Transformator Isolationsklasse F
- Kapazität Stahlblech 2 + 2 mm
- Punktschweißzange Modell 7911
- CU-Elektrodenarmpaar, L=125 Mod. 7401
- CU-Elektrodenpaar Ø 12 mm, L 0 100 mm Mod. 7451
- 2 Elektrodenspannstifte Mod. 70746
- Elektrodenschleifer
- Wartungsschlüssel
- Handgriff
- Netzkabel 3,8 m
- Druckluftwartungseinheit mit Manometer
- Druckluftschlauch
- pneumatische Betätigung, ideal für Serienfertigung
- Kapazität Stahlblech 2,5 + 2,5 mm
- Schweißstromregelung für dünne Materialien wie Feinbleche, Draht, etc.
- Super: Arbeitsdruckwächter für Start des Zeitgebers
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
