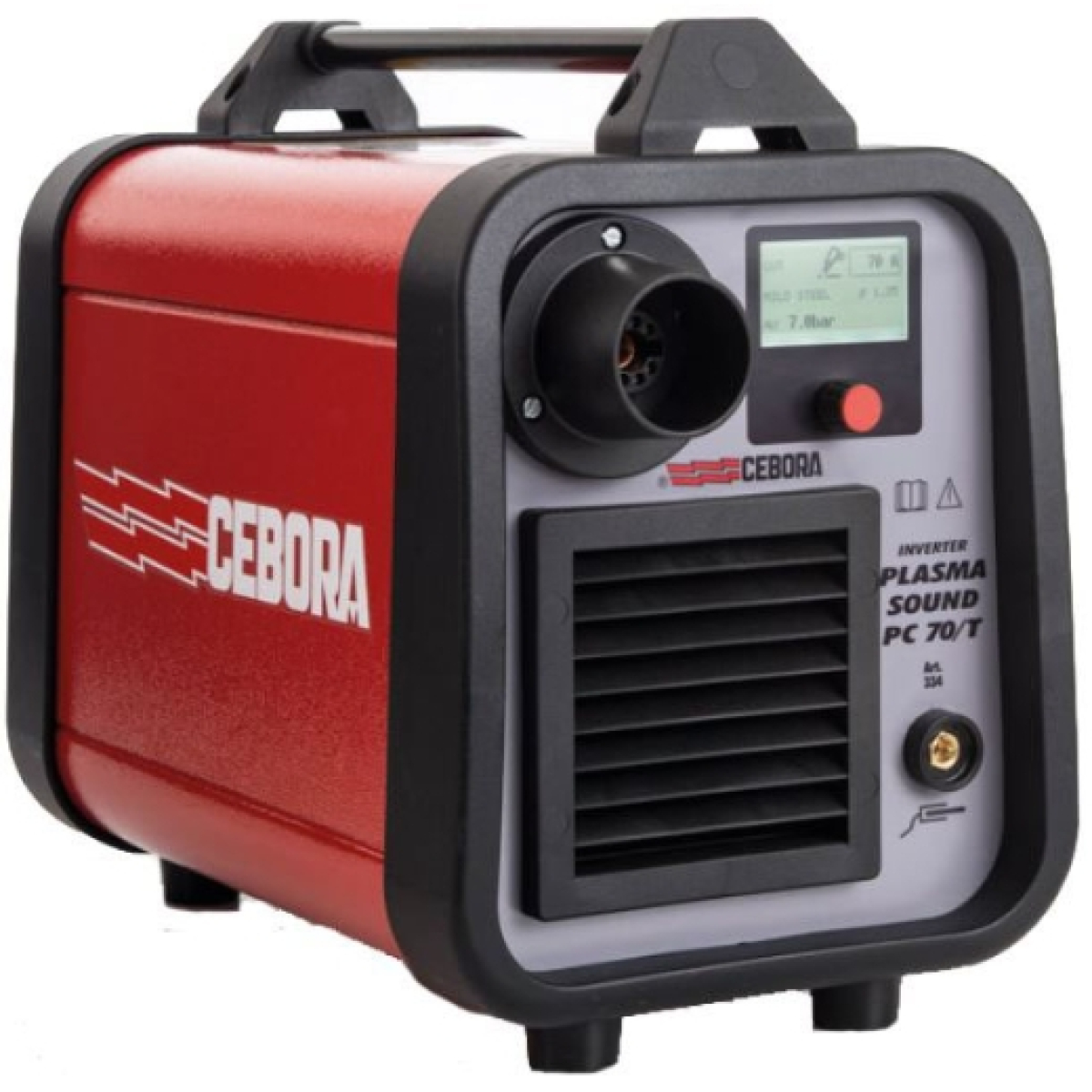

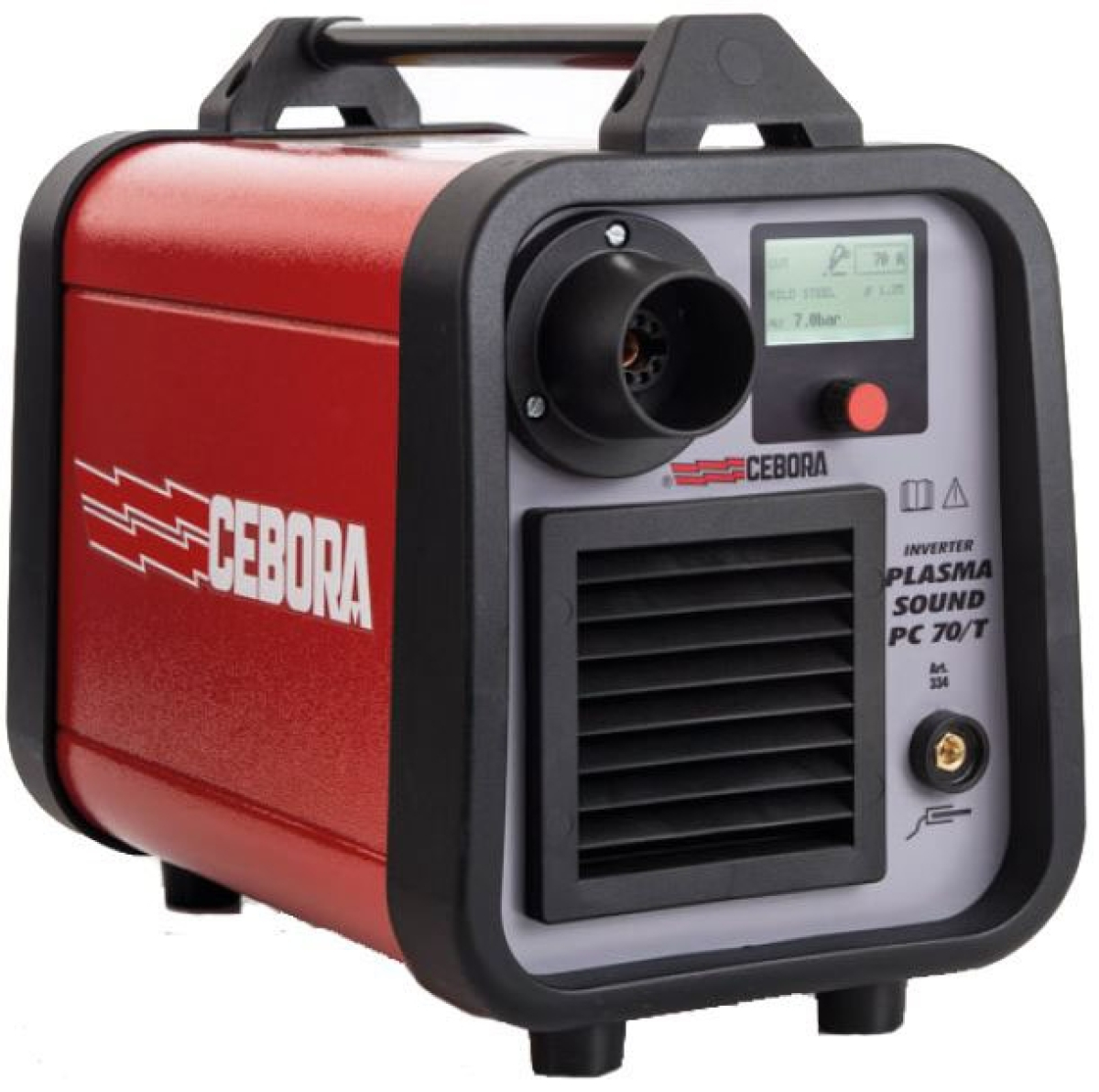

ELMAG Plasma-Inverter CEBORA
Intuitives 5“ LCD-Display mit synergetischer Einstellung der Schneidparameter
Automatische Überwachung des Verschleißteile-Verbrauchs
Autom. Schlauchpaket-Typ- & Längenerkennung
Transportgewicht nur 26 kg, Trennschnitt Stahl 35 mm
Gleichstromkonstantquelle mit PFC (konform EN 61000-3-12)
Verringerte Leistungsaufnahme, hohe Netzstromtoleranz
Hohe elektromagnetische Kompatibilität (EN 50199), neben elektronischenGeräten wie SPS oder PC betreibbar
Automatische Spannungsumschaltung 208 - 440 V
Phasenüberwachung, kein Defekt bei Fehlen eines Außenleiters
Elektronische Schneidstromregelung
Digitale Schneiddruckmessung
SELF RESTART Funktion: Zum automatischen Ab- und Wiedereinschalten des Lichtbogens beim Schneiden von Gitter- & Rostwerk
GOUGING-Funktion zum Fugenhobeln geeignet
POST-FLOW-Brennerkühlung nach Lichtbogenabschaltung
Manueller Betrieb mit Plasma-Brennerpaket CP 70C MAR
Automatikbetrieb mit Plasma-Brennerpaket CP 70C DAR und Schnittstellenschaltung (Sonderzubehör)
Mit Stromgenerator betreibbar (min. 15 kVA)
Technische Daten:

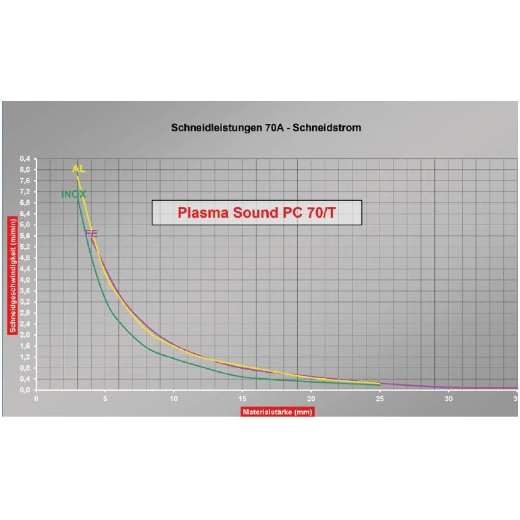

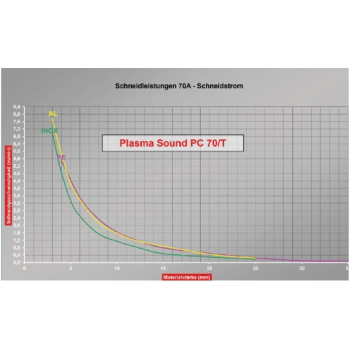

empfohlene Schneidstärke Stahl: 0 - 25mm
Trennschnitt Stahl: 35mm
Schneidstrom-Einstellbereich: 20 - 70A
elektronische Schneidstromregelung: stufenlos
100 % Einschaltdauer (10 min. bei 40 °C) bei Schneidstrom: 60A
60 % Einschaltdauer (10 min. bei 40 °C) bei Schneidstrom: 70A
Einschaltdauer (10 min bei 40°C) bei max. Schneidstrom: 60 / 70% / A
Aufnahmeleistung l1 max. / l1 eff.: 14 / 11A
Netzanschluss / Phasen: 208-440 / 3V / ~
Netzfrequenz: 50Hz
Netzstromtoleranz: ± 10%
Netzabsicherung träge: 12,5AT
Schutzart: 23IP
Anschlussstecker: CEE 16 A
Druckluftverbrauch: 230l/min
Betriebsdruck: 5,5bar
Tiefe: 515mm
Höhe: 406mm
Gewicht: 26kg
Art: 334
Ursprungsland: IT
Paketdiensfähig: NEIN
Produktbeschreibung
Genügt für ein kleines, handwerkliches Schneidzentrum. Der PLASMA SOUND PC 70/T bietet 100 % Einschaltdauer bei 60 Ampere Schneidstrom und ist daher optimal für kleine bis mittlere Schneidserien geeignet. Mit Brennerpaket CP 70C DAR für automatische Fertigung erweiterbar.
Automatische Überwachung des Verschleißteile-Verbrauchs
Autom. Schlauchpaket-Typ- & Längenerkennung
Transportgewicht nur 26 kg, Trennschnitt Stahl 35 mm
Gleichstromkonstantquelle mit PFC (konform EN 61000-3-12)
Verringerte Leistungsaufnahme, hohe Netzstromtoleranz
Hohe elektromagnetische Kompatibilität (EN 50199), neben elektronischenGeräten wie SPS oder PC betreibbar
Automatische Spannungsumschaltung 208 - 440 V
Phasenüberwachung, kein Defekt bei Fehlen eines Außenleiters
Elektronische Schneidstromregelung
Digitale Schneiddruckmessung
SELF RESTART Funktion: Zum automatischen Ab- und Wiedereinschalten des Lichtbogens beim Schneiden von Gitter- & Rostwerk
GOUGING-Funktion zum Fugenhobeln geeignet
POST-FLOW-Brennerkühlung nach Lichtbogenabschaltung
Manueller Betrieb mit Plasma-Brennerpaket CP 70C MAR
Automatikbetrieb mit Plasma-Brennerpaket CP 70C DAR und Schnittstellenschaltung (Sonderzubehör)
Mit Stromgenerator betreibbar (min. 15 kVA)
Technische Daten:
empfohlene Schneidstärke Stahl: 0 - 25mm
Trennschnitt Stahl: 35mm
Schneidstrom-Einstellbereich: 20 - 70A
elektronische Schneidstromregelung: stufenlos
100 % Einschaltdauer (10 min. bei 40 °C) bei Schneidstrom: 60A
60 % Einschaltdauer (10 min. bei 40 °C) bei Schneidstrom: 70A
Einschaltdauer (10 min bei 40°C) bei max. Schneidstrom: 60 / 70% / A
Aufnahmeleistung l1 max. / l1 eff.: 14 / 11A
Netzanschluss / Phasen: 208-440 / 3V / ~
Netzfrequenz: 50Hz
Netzstromtoleranz: ± 10%
Netzabsicherung träge: 12,5AT
Schutzart: 23IP
Anschlussstecker: CEE 16 A
Druckluftverbrauch: 230l/min
Betriebsdruck: 5,5bar
Tiefe: 515mm
Höhe: 406mm
Gewicht: 26kg
Art: 334
Ursprungsland: IT
Paketdiensfähig: NEIN
Produktbeschreibung
Genügt für ein kleines, handwerkliches Schneidzentrum. Der PLASMA SOUND PC 70/T bietet 100 % Einschaltdauer bei 60 Ampere Schneidstrom und ist daher optimal für kleine bis mittlere Schneidserien geeignet. Mit Brennerpaket CP 70C DAR für automatische Fertigung erweiterbar.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
