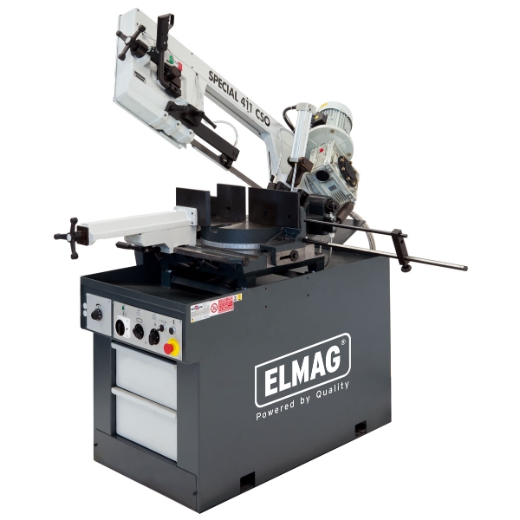

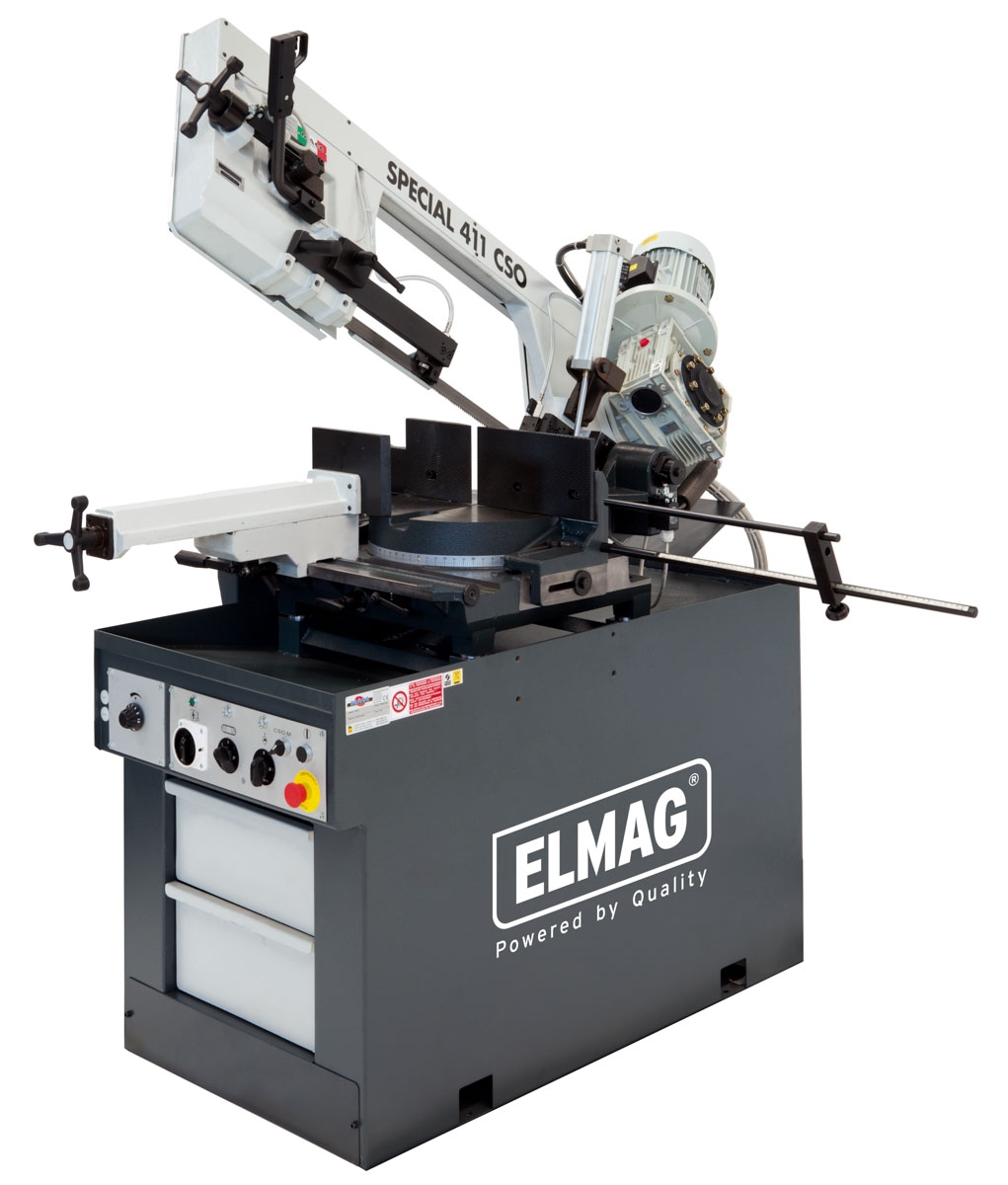

ELMAG MACC Metall-Bandsägemaschine
Manuellvorschub - händische Vorschubsteuerung mit ERGO-Bedienhebel, ideal für dünnwandiges Material
Stufenloser Sägerahmenvorschub - mit hydraulischer Absenkautomatik
Rasches Spannen des Werkstoffs durch Voeinstellung der Spannbacke - Schnellspannschraubstock mit Handrad und Schnellspannhebel
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 45-0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
Hohes Drehmoment - sehr kräftiger Sägebandantrieb 900/1.600 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Schnittgeschwindigkeiten 38/77 m/min
Optimale Sägebandkühlung - Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
Späneabstreifer und Spänebürste
Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung
Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27x0,9 mm
Schnittgrößen bis 200x400 mm.
Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechst von der Schnittstelle
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 300mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 240mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140mm
Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 180mm
Vierkantrohr Schnittbereich bei 0°: Max. 280mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 220mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140mm
Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 160mm
Rechteckrohr Schnittbereich bei 0°: Max. 200x400mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130x240mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140x140mm
Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max 110x180mm
Sägebandlänge: 3200mm
Sägebandhöhe: 27mm
Sägebandstärke: 0,9mm
Schnittstärke: 1,2mm
Schraubstocköffnung max.: 400mm
Schnittwinkel: 45-0-60°
Drehzahlstufen: 2
Schnittgeschwindigkeit: 1: min. 38 / 2: max. 77m/min
Sägebandantrieb Motorleistung: 900 / 1600W
Kühlmittelpumpe Motorleistung: 60W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 950mm
Länge: 1830mm
Höhe: 2005mm
Gewicht: 530kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Very Special - hervorragende Technik
CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung ...
Baugrößen und Schnittqualität
CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300x170 mm bzw. 400x200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.
CSO-Modelle sind zur Anpassung des Sägerahmenvorschubs (Absenkgeschwindigkeit) mit einer stufenlos einstellbaren Absenkautomatik ausgestattet.
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Hochbau
- Tiefbau
Serienausstattung
- CSO bzw. M/S-Modell
- ABV Absenkautomatik mit Regelventil
- SSS Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- Schraubstockspannung rechts/links
- WSS Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Zentrales Bedien- bzw. Steuerpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Stufenlose Drehzahlverstellung 20-90 m/min
Stufenloser Sägerahmenvorschub - mit hydraulischer Absenkautomatik
Rasches Spannen des Werkstoffs durch Voeinstellung der Spannbacke - Schnellspannschraubstock mit Handrad und Schnellspannhebel
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 45-0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
Hohes Drehmoment - sehr kräftiger Sägebandantrieb 900/1.600 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Schnittgeschwindigkeiten 38/77 m/min
Optimale Sägebandkühlung - Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
Späneabstreifer und Spänebürste
Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung
Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27x0,9 mm
Schnittgrößen bis 200x400 mm.
Schneiden rechts- und linksgerichteter Gehrungen - Schraubstockspannung links oder rechst von der Schnittstelle
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 300mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 240mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140mm
Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 180mm
Vierkantrohr Schnittbereich bei 0°: Max. 280mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 220mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140mm
Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 160mm
Rechteckrohr Schnittbereich bei 0°: Max. 200x400mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130x240mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140x140mm
Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max 110x180mm
Sägebandlänge: 3200mm
Sägebandhöhe: 27mm
Sägebandstärke: 0,9mm
Schnittstärke: 1,2mm
Schraubstocköffnung max.: 400mm
Schnittwinkel: 45-0-60°
Drehzahlstufen: 2
Schnittgeschwindigkeit: 1: min. 38 / 2: max. 77m/min
Sägebandantrieb Motorleistung: 900 / 1600W
Kühlmittelpumpe Motorleistung: 60W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 950mm
Länge: 1830mm
Höhe: 2005mm
Gewicht: 530kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Very Special - hervorragende Technik
CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung ...
Baugrößen und Schnittqualität
CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300x170 mm bzw. 400x200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.
CSO-Modelle sind zur Anpassung des Sägerahmenvorschubs (Absenkgeschwindigkeit) mit einer stufenlos einstellbaren Absenkautomatik ausgestattet.
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Hochbau
- Tiefbau
Serienausstattung
- CSO bzw. M/S-Modell
- ABV Absenkautomatik mit Regelventil
- SSS Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- Schraubstockspannung rechts/links
- WSS Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Zentrales Bedien- bzw. Steuerpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Stufenlose Drehzahlverstellung 20-90 m/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
