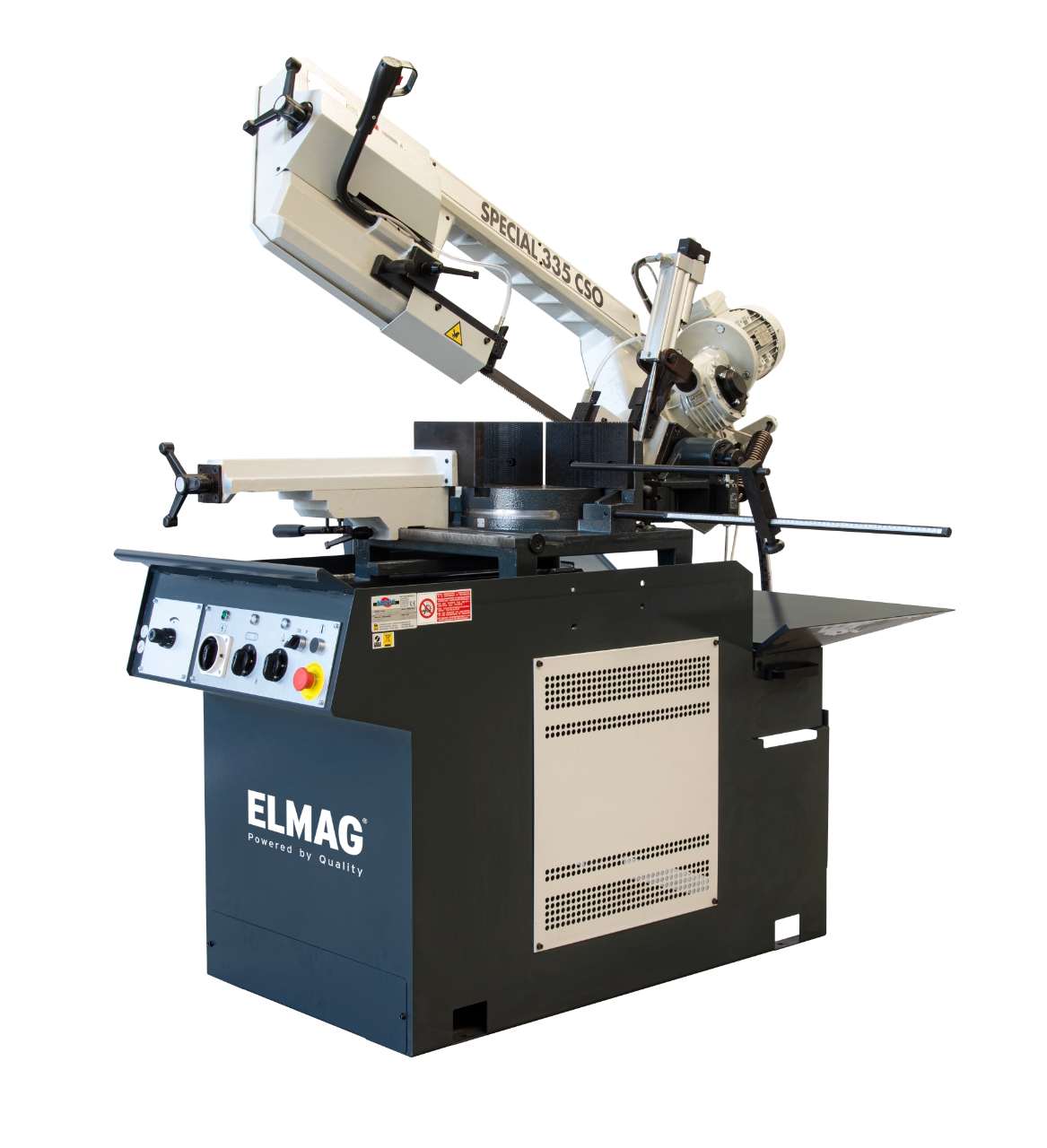

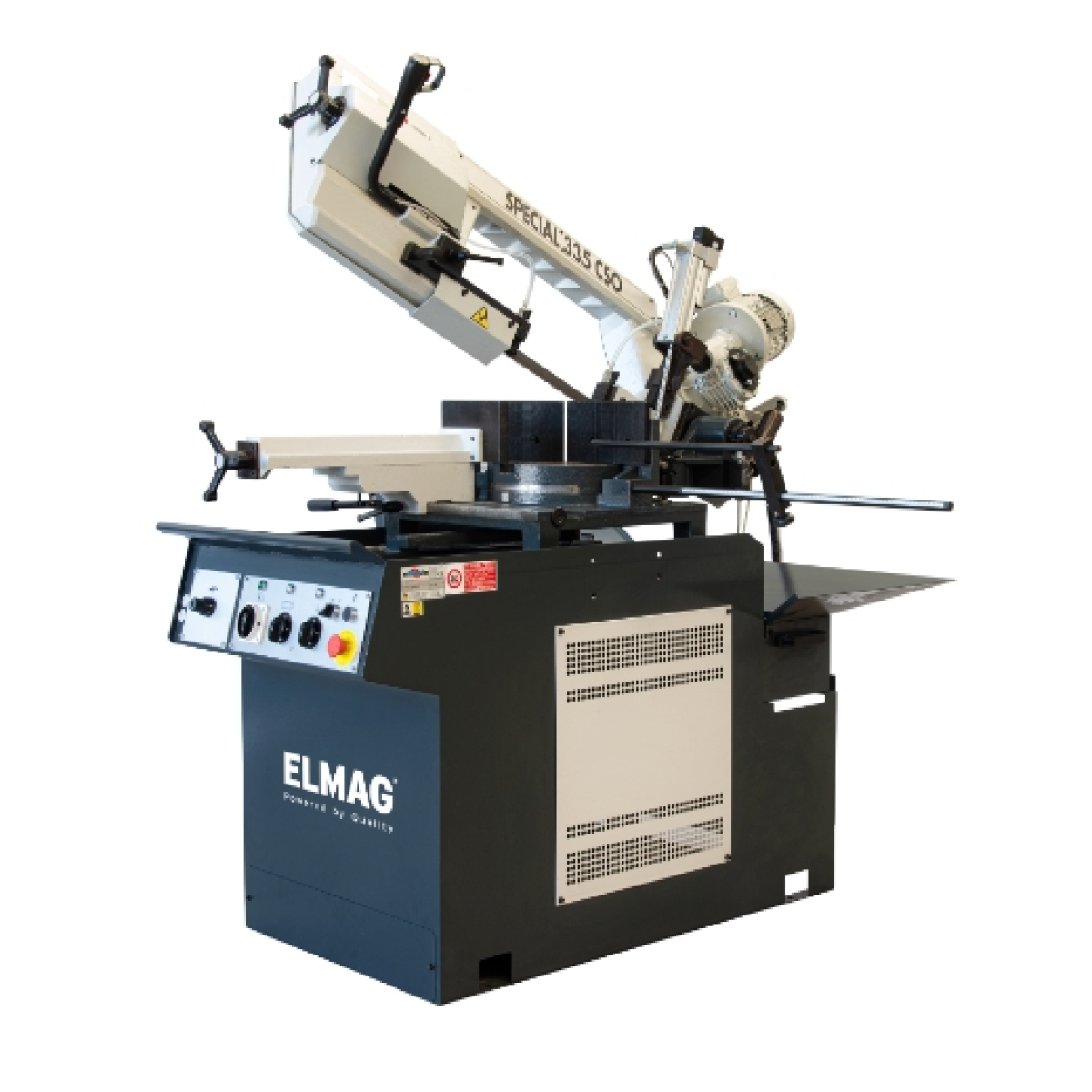

ELMAG MACC Metall-Bandsägemaschine
Manuellvorschub - händische Vorschubsteuerung mit ERGO-Bedienhebel, ideal für dünnwandiges Material
Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar - Schnittdrucksteuerung mit Drehregler am Steuerpanel.
Rasche und präzise Werkstoffspannung - Schnellspannschraubstock mit Handrad zur Voreinstellung der Spannbacke, mit hydraulischer Schnellspannung
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 45-0-60° - mit Winkelschnellspanner und gut ablesbarer Winkelskala
Kräftiger Sägebandantrieb 750/1.100 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Zweistufenschaltung für Schnittgeschwinigkeiten 38 und 78 m/min
Optimale Sägebandkühlung - Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
Späneabstreifer und Spänebürste
Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung
Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27x0,9 mm
Halbautomatischer Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
Zentrales Steuerungspanel mit Folientaster, Betriebs-, Funktions- und Warnindikatoren
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 260mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 215mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130mm
Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 225mm
Vierkantrohr Schnittbereich bei 0°: Max. 250mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 200mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130mm
Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 110mm
Rechteckrohr Schnittbereich bei 0°: Max. 220x330mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 160x210mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130x140mm
Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 160x225mm
Sägebandlänge: 3010mm
Sägebandhöhe: 27mm
Sägebandstärke: 0,9mm
Schnittstärke: 1,2mm
Schraubstocköffnung max.: 0 - 330mm
Schnittwinkel: 45-0-60°
Drehzahlstufen: 2
Schnittgeschwindigkeit: 1: min. 38 / 2: max. 77m/min
Sägebandantrieb Motorleistung: 750 / 1100W
Kühlmittelpumpe Motorleistung: 60W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 965mm
Länge: 1905mm
Höhe: 1985mm
Gewicht: 415kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Very Special - hervorragende Technik
CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung ...
Baugrößen und Schnittqualität
CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300x170 mm bzw. 400x200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.
M/S-Modelle verfügen zur Optimierung der Durchsatzleistung und der Schnittqualität über eine stufenlos einstellbare Schnittdrucksteuerung.
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Hochbau
- Tiefbau
Serienausstattung
- CSO bzw. M/S-Modell
- H-Auto H Halbautomatik hydraulisch
- Hydraulikaggregat mit Ölfüllung
- SDS Schnittdrucksteuerung mit Regler
- SSH Schnellspannung hydraulisch
- SSS Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- WSS Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Zentrales Bedien- bzw. Steuerpanel
- Folientasten, Betriebs-/Warnindikatoren
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Stufenlose Drehzahlverstellung 20-90 m/min
Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar - Schnittdrucksteuerung mit Drehregler am Steuerpanel.
Rasche und präzise Werkstoffspannung - Schnellspannschraubstock mit Handrad zur Voreinstellung der Spannbacke, mit hydraulischer Schnellspannung
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 45-0-60° - mit Winkelschnellspanner und gut ablesbarer Winkelskala
Kräftiger Sägebandantrieb 750/1.100 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Zweistufenschaltung für Schnittgeschwinigkeiten 38 und 78 m/min
Optimale Sägebandkühlung - Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
Enge, spielfreie Sägebandführung - Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
Späneabstreifer und Spänebürste
Betriebssicher - Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung
Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27x0,9 mm
Halbautomatischer Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
Zentrales Steuerungspanel mit Folientaster, Betriebs-, Funktions- und Warnindikatoren
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 260mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 215mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130mm
Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 225mm
Vierkantrohr Schnittbereich bei 0°: Max. 250mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 200mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130mm
Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 110mm
Rechteckrohr Schnittbereich bei 0°: Max. 220x330mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 160x210mm
Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130x140mm
Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 160x225mm
Sägebandlänge: 3010mm
Sägebandhöhe: 27mm
Sägebandstärke: 0,9mm
Schnittstärke: 1,2mm
Schraubstocköffnung max.: 0 - 330mm
Schnittwinkel: 45-0-60°
Drehzahlstufen: 2
Schnittgeschwindigkeit: 1: min. 38 / 2: max. 77m/min
Sägebandantrieb Motorleistung: 750 / 1100W
Kühlmittelpumpe Motorleistung: 60W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 965mm
Länge: 1905mm
Höhe: 1985mm
Gewicht: 415kg
Ursprungsland: IT
Paketdiensfähig: NEIN
Very Special - hervorragende Technik
CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung ...
Baugrößen und Schnittqualität
CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300x170 mm bzw. 400x200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.
M/S-Modelle verfügen zur Optimierung der Durchsatzleistung und der Schnittqualität über eine stufenlos einstellbare Schnittdrucksteuerung.
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Hochbau
- Tiefbau
Serienausstattung
- CSO bzw. M/S-Modell
- H-Auto H Halbautomatik hydraulisch
- Hydraulikaggregat mit Ölfüllung
- SDS Schnittdrucksteuerung mit Regler
- SSH Schnellspannung hydraulisch
- SSS Schnellspannschraubstock
- Stangensperre mit Materialanschlag
- WSS Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Zentrales Bedien- bzw. Steuerpanel
- Folientasten, Betriebs-/Warnindikatoren
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner
- SBÜ Sägebandüberwachung Endausschalter
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer und Spänebürste
- Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel mit Spänewanne
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Stufenlose Drehzahlverstellung 20-90 m/min
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
