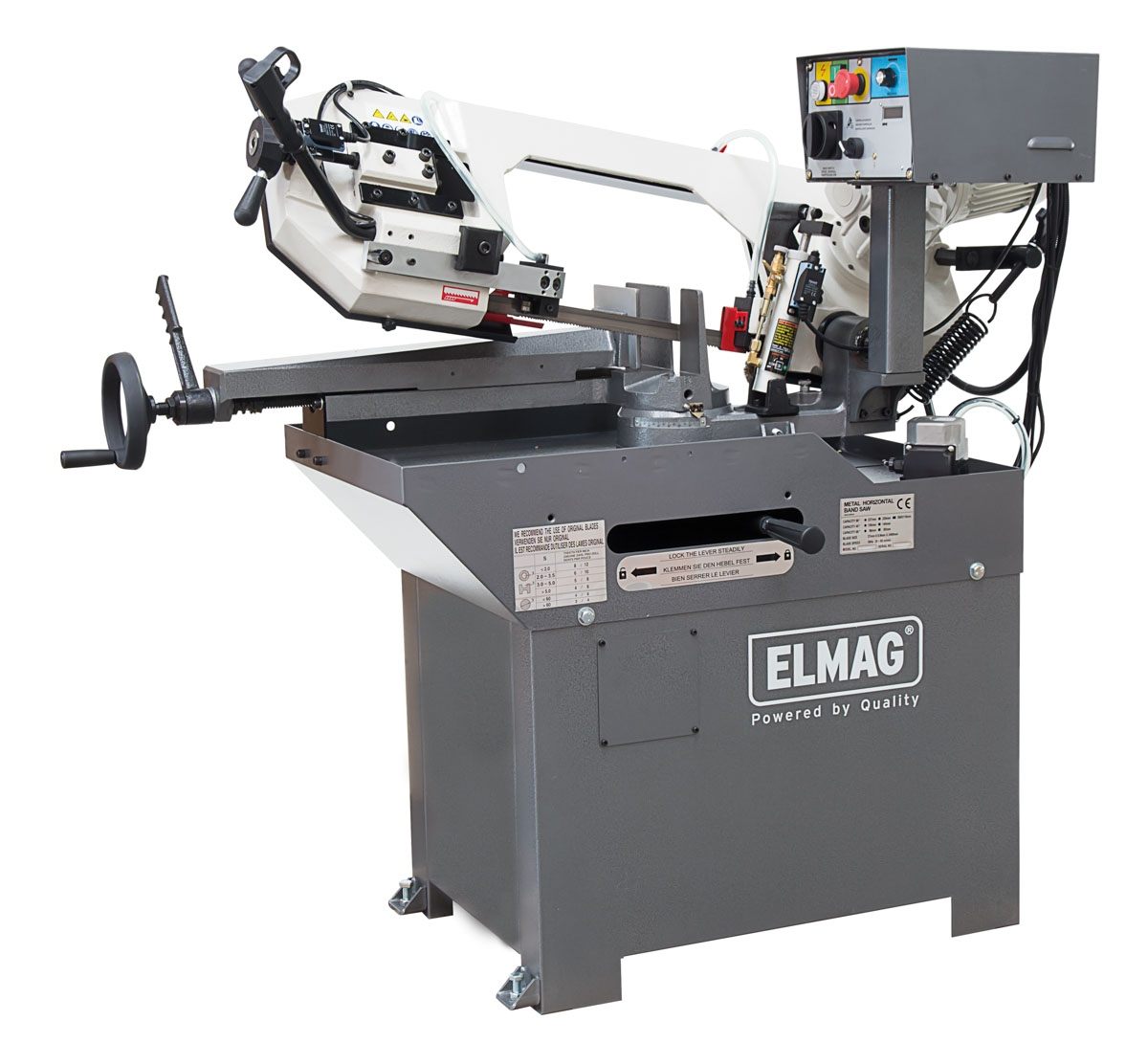

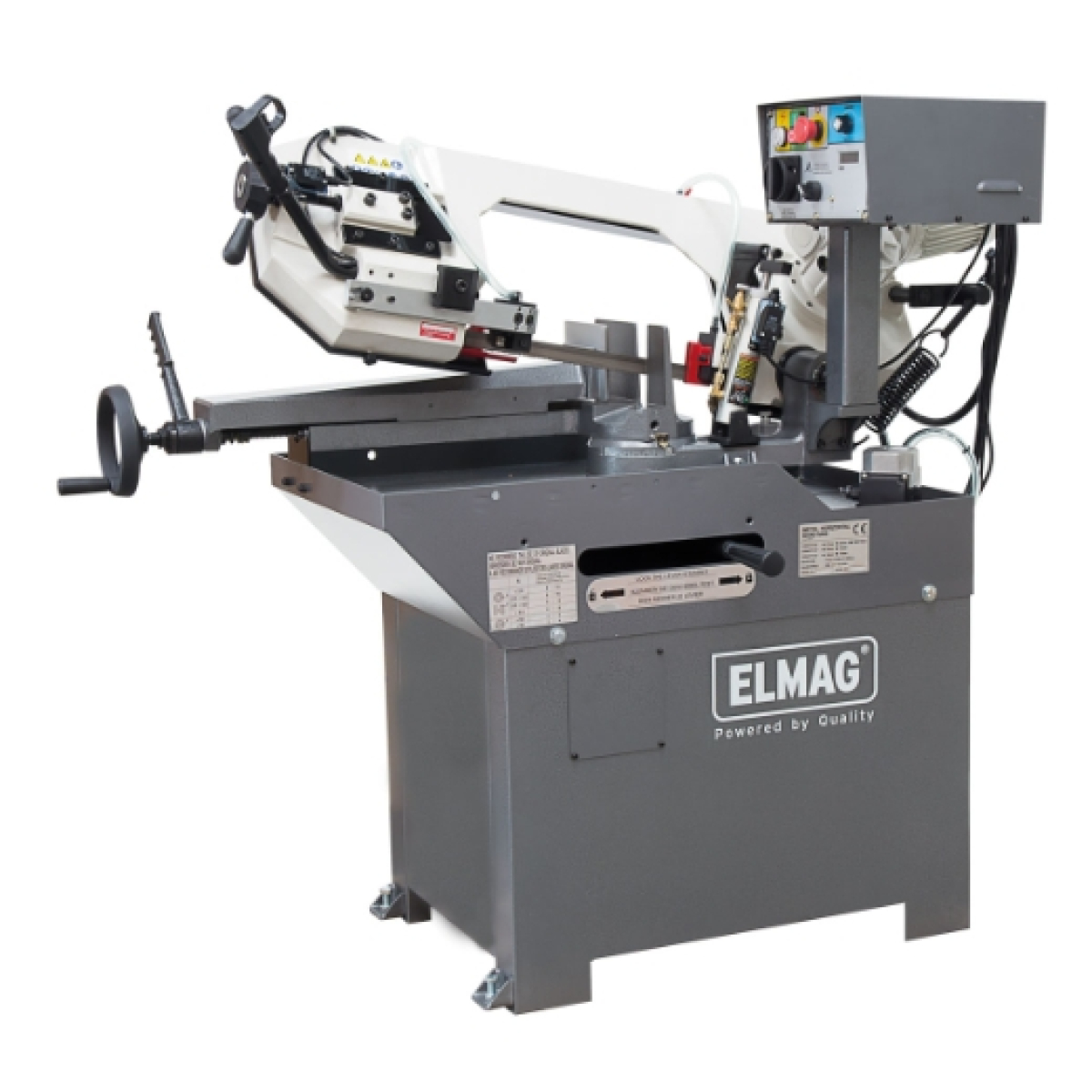

ELMAG Gehrungs-Bandsägemaschine
Manuellbetrieb mit Vorschubsteuerung mittels ERGO-Bedienhebel, ideal für dünnwandiges Material
Automatik für Einzel- und Serienschnitt
Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil
Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
Kräftiger Sägebandantrieb 750 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
Sauber - mit Greifschutz hinten als Späneabstreifer
Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung
Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 170mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 75mm
Vierkantrohr Schnittbereich bei 0°: Max. 170mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 75mm
Rechteckrohr Schnittbereich bei 0°: Max. 185x170mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130x130mm
Sägebandlänge: 2110mm
Sägebandhöhe: 20mm
Sägebandstärke: 0,9mm
Schnittstärke: 1,2mm
Schraubstocköffnung max.: 215mm
Schnittwinkel: 0 - 60°
Drehzahlstufen: stufenlos
Schnittgeschwindigkeit: 20 - 85m/min
Sägebandantrieb Motorleistung: 750W
Kühlmittelpumpe Motorleistung: 32W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 890mm
Länge: 1156mm
Höhe: 1580mm
Gewicht: 156kg
Ursprungsland: TW
Paketdiensfähig: NEIN
Gehrungsbandsägen
Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).
CY-Modelle - DAS ist Leistung
Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.
Serienausstattung
- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Ölbad für Dauerschmierung

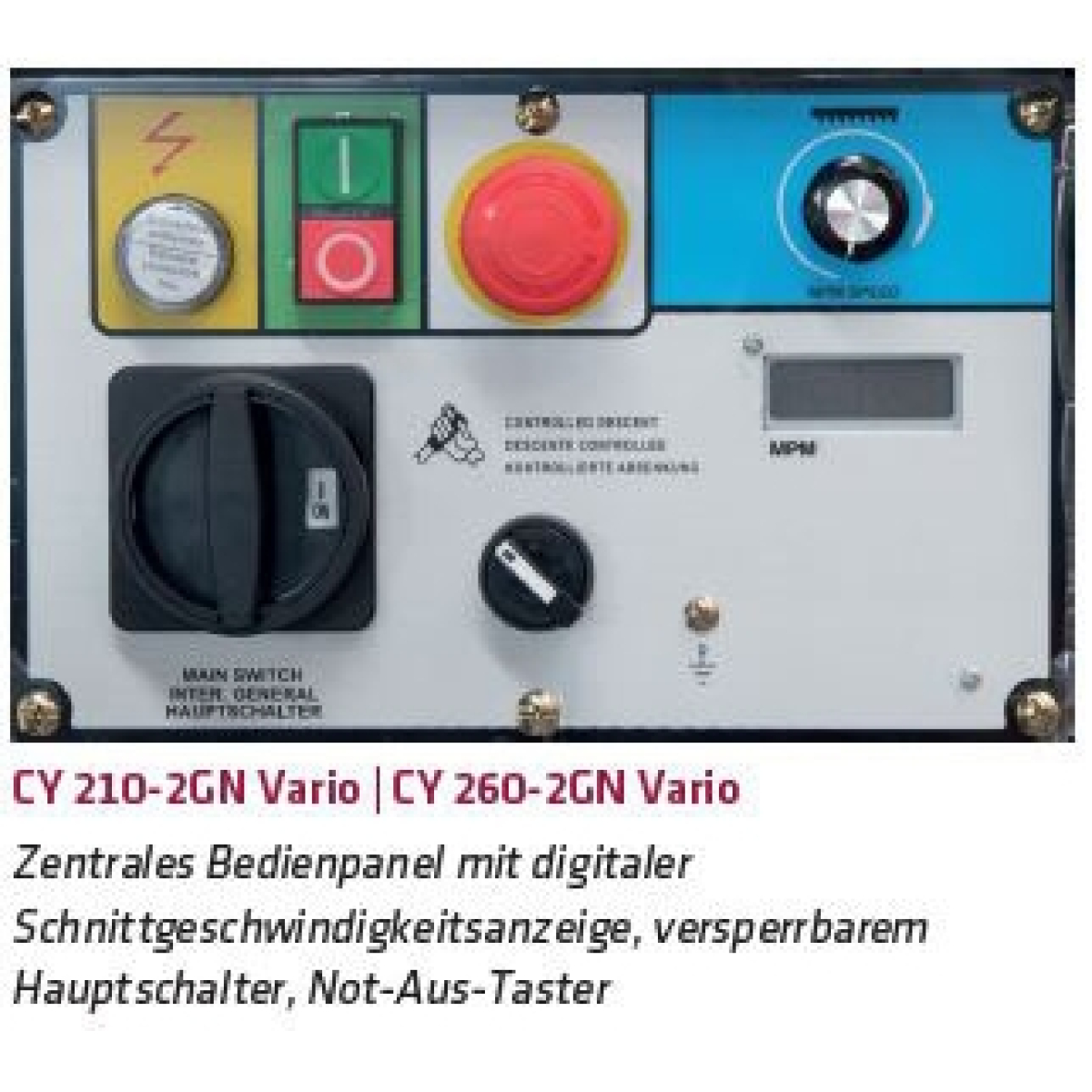

- Zentrales Bedienpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe
Automatik für Einzel- und Serienschnitt
Einfacher Betriebsartenwechsel - A/M-Federspanner mit Entlastungsfeder zur Be- bzw. Entlastung des Sägerahmens.
Stufenlos einstellbarer Sägerahmenvorschub - mit hydraulischer Absenkautomatik ABV mit Regelventil
Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke - Schnellspannschraubstock SSS mit Handrad
Präzises Spannen mit einer Hebeldrehung - mit Schnellspannhebel
Höchste Wiederholgenauigkeit bei Serienschnitt - mit Stangensperre und verstellbarem Materialanschlag
Rasche Gehrungseinstellung 0-60° - mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
Kräftiger Sägebandantrieb 750 W
Laufruhig und langlebig - Kompaktgetriebe mit Ölbad für Dauerschmierung
Zweistufenschaltung für Schnittgeschwindigkeiten von 40 und 80 m/min für harte und weiche Werkstoffe
Optimale Sägebandkühlung - Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
Gleichmäßiger Sägebandlauf - ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureinstellung
Einfacher Sägebandwechsel, konstante Spannung - stufenlos einstellbarer Sägebandspanner mit Tellerfederpaket
Sichere Sägebandführung - Spannlager vorne zum Werkstück verstellbar
Enge Führung des Sägebands - präzise einstellbare Spannlager mit Exzenterachse
Sauber - mit Greifschutz hinten als Späneabstreifer
Betriebssicher - Sägebandschutz mit Endausschalter, Greifschutze, AutoOFF - Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung
Plug&Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
Technische Daten:
Rundrohr Schnittbereich bei 0°: Max. 170mm
Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130mm
Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 75mm
Vierkantrohr Schnittbereich bei 0°: Max. 170mm
Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130mm
Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 75mm
Rechteckrohr Schnittbereich bei 0°: Max. 185x170mm
Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130x130mm
Sägebandlänge: 2110mm
Sägebandhöhe: 20mm
Sägebandstärke: 0,9mm
Schnittstärke: 1,2mm
Schraubstocköffnung max.: 215mm
Schnittwinkel: 0 - 60°
Drehzahlstufen: stufenlos
Schnittgeschwindigkeit: 20 - 85m/min
Sägebandantrieb Motorleistung: 750W
Kühlmittelpumpe Motorleistung: 32W
Netzanschluss: 400/50V/Hz
Einlaufhöhe: 890mm
Länge: 1156mm
Höhe: 1580mm
Gewicht: 156kg
Ursprungsland: TW
Paketdiensfähig: NEIN
Gehrungsbandsägen
Einfache Gehrungsbandsägen sind mit einem drehbaren Sägebandrahmen und einem fest montierten Schraubstock ausgestattet. Sie ermöglichen die Fertigung von einseitigen Gehrungen (z.B. CY 210/260).
Doppel-Gehrungsbandsägen verfügen über einen verschiebbaren Schraubstock. Er wird links oder rechts vom Sägeband fixiert und ermöglicht die Fertigung von rechts- oder linksgerichteten Gehrungen (ab CY 350).
CY-Modelle - DAS ist Leistung
Professioneller Metallzuschnitt erfordert eine verlässliche, einfach und variabel einsetzbare Bandsägemaschine mit optimaler Durchsatzleistung. Die speziell für diese Ansprüche entwickelten CY-Bandsägen bieten höchste Genauigkeit und zahlreiche Funktionen zur Vereinfachung und Automatisierung der Arbeitsabläufe. CY-Modelle sind mit leistungsstarken Antriebsmotoren und langlebigen, zur Dauerschmierung im Ölbad laufenden Kompaktgetrieben ausgestattet.
Serienausstattung
- CY Metall-Bandsägemaschine
- Absenkautomatik mit Regelventil
- Schnellspannschraubstock
- Schnellspannhebel
- Stangensperre mit Materialanschlag
- Winkelschnellspanner
- Winkelskala
- Kompaktgetriebe mit Ölfüllung
- Ölbad für Dauerschmierung
- Zentrales Bedienpanel
- ERGO-Bedienhebel / Ein/Aus
- Kühlsystem mit Elektropumpe
- Sägebandräder mit Präzisionslagern
- Sägeband-Spureinstellung
- Sägebandspanner mit Tellerfederpaket
- Sägebandführung vorne verstellbar
- Spannlager vorne/hinten einstellbar
- Späneabstreifer/Greifschutz
- Sägebandschutz mit Endausschalter
- AutoOFF-Abschaltautomatik
- Not-Aus / Nullspannungsauslösung
- Sägerahmen mit Kegelrollenlagern
- Stahlblechsockel
- Bandsägeblatt Bimetall Cobalt
- Werkzeug/Betriebsanleitung/CE
Einsatzbeispiele
- Metallbau
- Maschinenbau
- Gerätebau
- Anlagenbau
- Rohrleitungsbau
- Kesselbau
- Behälterbau
- Installateure
- KFZ-Werkstätten
- Karosseriebau
- Schlossereien
- Schmieden
- Spenglereien
- Isolierbetriebe
- Baubetriebe
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
