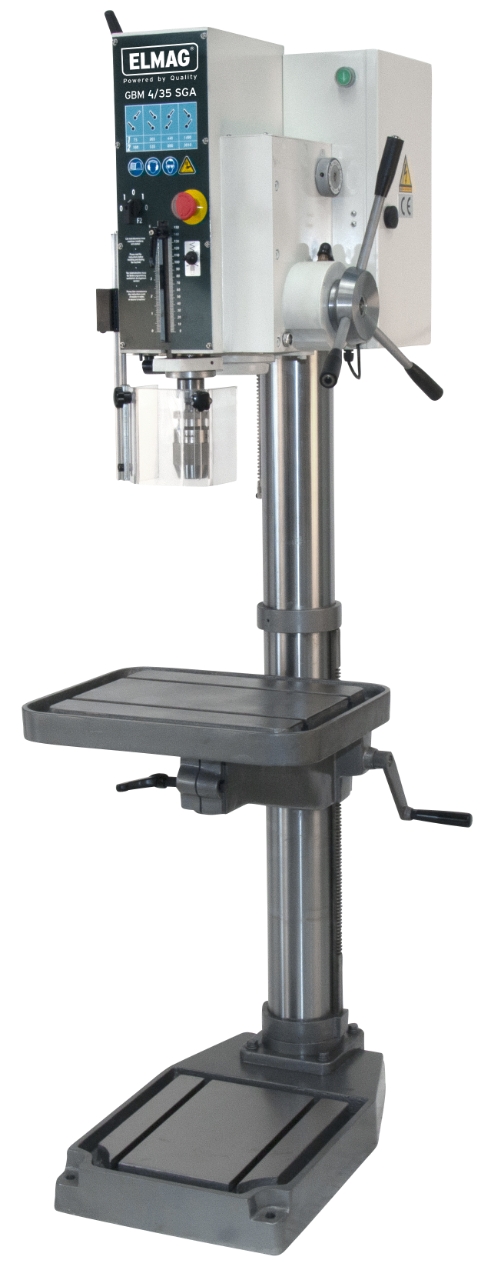

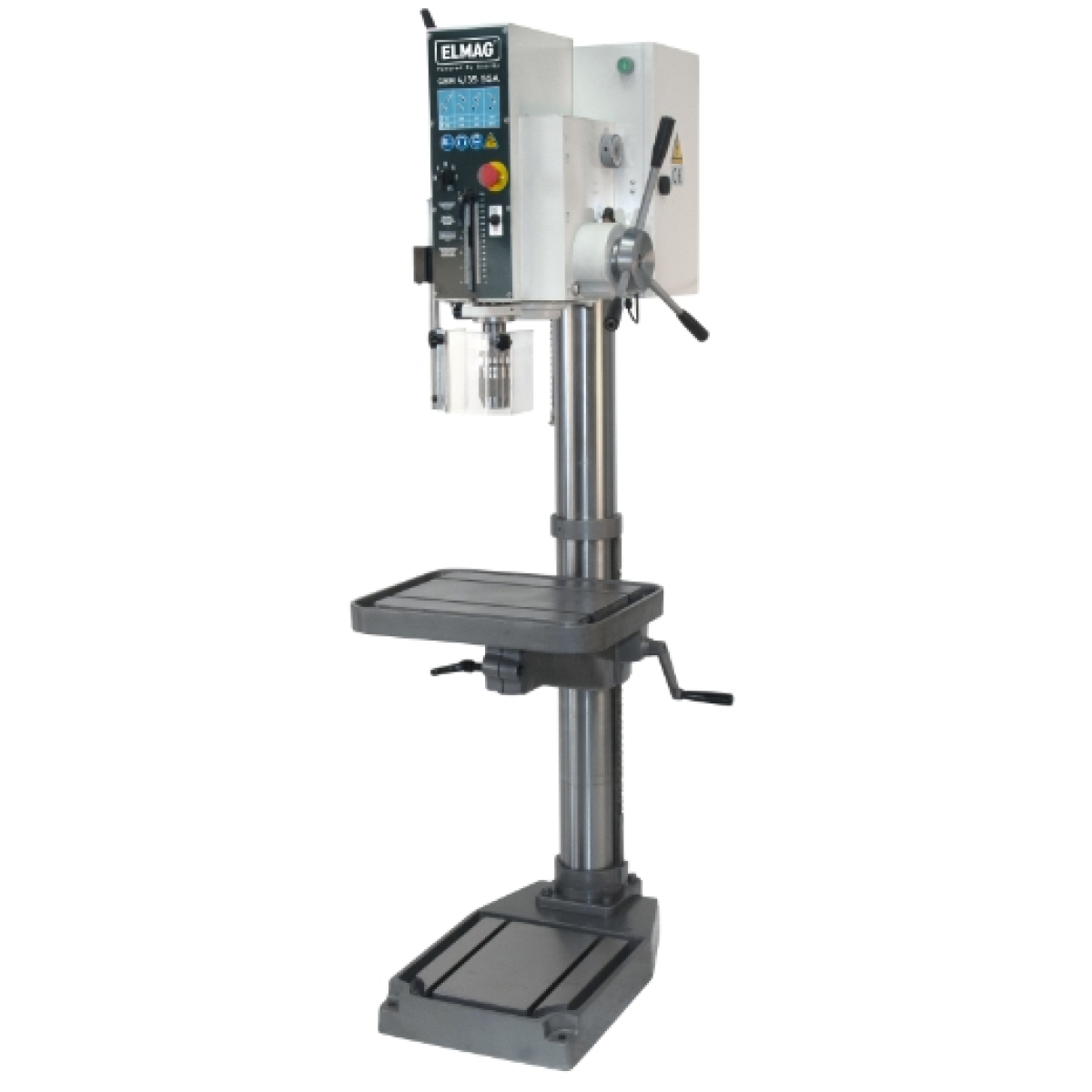

ELMAG Getriebe-Säulenbohrmaschine
Bohrleistung Ø 35 mm
Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
Kubatur 500x350x860 mm
Spindelausladung 320 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 1.500 / 1.800 W
Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
8 Drehzahlen 75 - 3.010 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Werkzeugauswurf
Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Dreh- und höhenverstellbarer Bohrkopf
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Not-Aus-Taster / Nullspannungsauslöser
Technische Daten:
Bohrleistung in Stahl: 35mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 75 - 3010UpM
Drehzahlstufen: 8
Pinolenhub: 150mm
Pinolenvorschubstufen: 4
Säulen-Durchmesser: 125mm
T-Nuten, Breite: 14mm
Bohrtischhub: 500mm
Spindelausladung: 320mm
Bohrtisch drehbar: ± 180°
Bohrkopf drehbar: ± 180°
Pinolenabstand Tisch: 10 - 860mm
Bohrtischfläche: 500x400mm
Motorleistung: (2-stufig) 1500 / 1800W
Netzanschluss: 400/50V/Hz
Kubatur: 500x350x860mm
Grundplattenfläche (lxb): 700x600mm
Höhe (gesamt): 1950mm
Gewicht: 275kg
Ursprungsland: CN
Paketdiensfähig: NEIN
-
Serienausstattung
GBM 4/35 SGA
Je öfter Hartmetall und Edelstahl zu bearbeiten sind, desto eher sollte es eine starke Getriebebohrmaschine sein - ideal auch zum Gewindeschneiden.
Dank einer Getriebezahnradkombination aus Stahl und Pressstoff sind die leistungsstarken GBM 4/35 SGA besonders laufruhig. Mit einer Top Speed-Drehzahl von 3.010 UpM verfügen sie über eine optimale Schnittgeschwindigkeit für Kleinbohrungen. Für das Gewindeschneiden sind die Maschinen mit Rechts- und Linkslauf ausgestattet. Bitte beachten Sie auch die preisgünstigen Super-Set-Angebote.

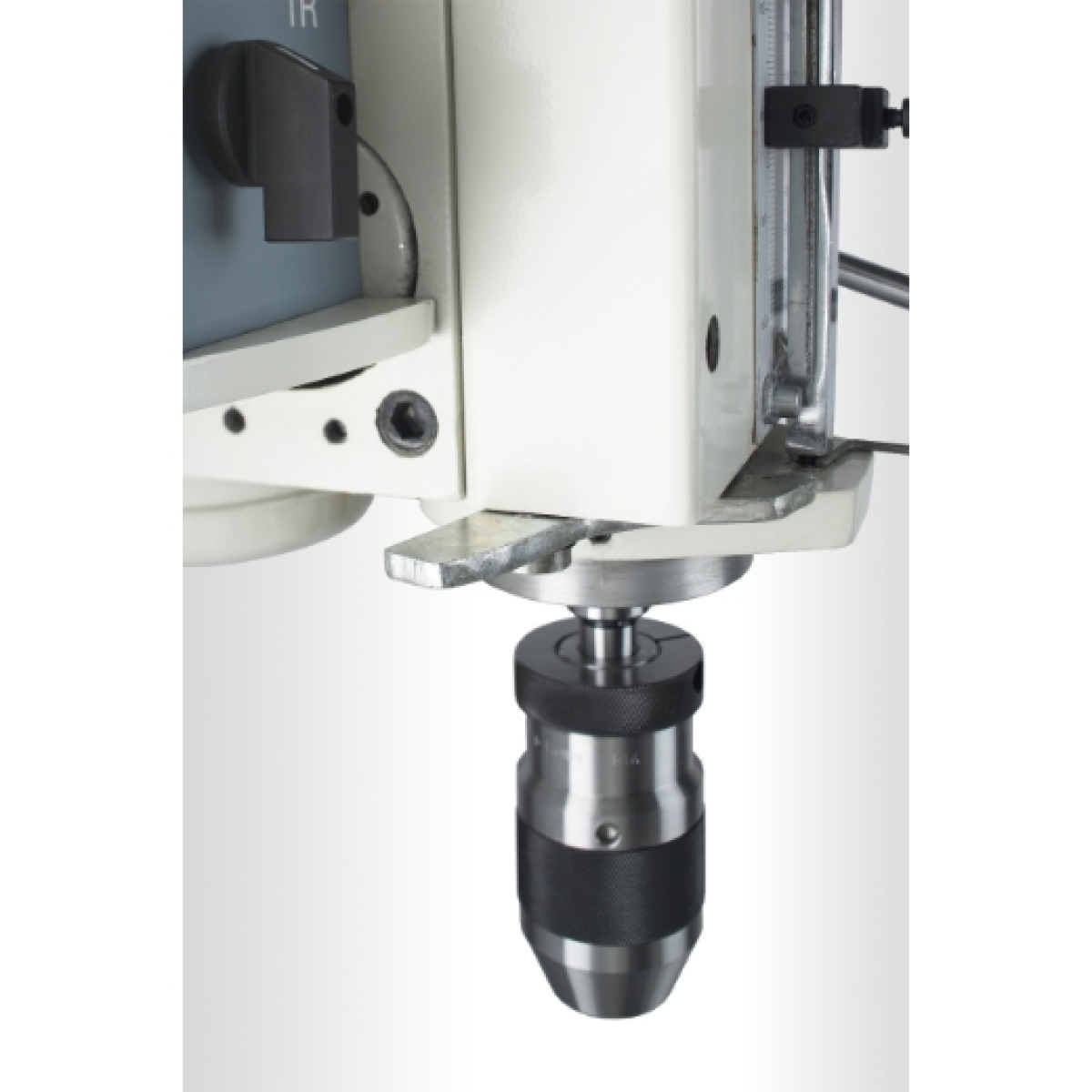

- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Austreibkeil
- Bedienungsanleitung / CE
- Elektromagnetischer Vorschub
- Gewindeschneidmodus mit am Bedienhebel schaltbarer Drehrichtungsumkehr
Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
Kubatur 500x350x860 mm
Spindelausladung 320 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 1.500 / 1.800 W
Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
8 Drehzahlen 75 - 3.010 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Werkzeugauswurf
Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Dreh- und höhenverstellbarer Bohrkopf
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Not-Aus-Taster / Nullspannungsauslöser
Technische Daten:
Bohrleistung in Stahl: 35mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 75 - 3010UpM
Drehzahlstufen: 8
Pinolenhub: 150mm
Pinolenvorschubstufen: 4
Säulen-Durchmesser: 125mm
T-Nuten, Breite: 14mm
Bohrtischhub: 500mm
Spindelausladung: 320mm
Bohrtisch drehbar: ± 180°
Bohrkopf drehbar: ± 180°
Pinolenabstand Tisch: 10 - 860mm
Bohrtischfläche: 500x400mm
Motorleistung: (2-stufig) 1500 / 1800W
Netzanschluss: 400/50V/Hz
Kubatur: 500x350x860mm
Grundplattenfläche (lxb): 700x600mm
Höhe (gesamt): 1950mm
Gewicht: 275kg
Ursprungsland: CN
Paketdiensfähig: NEIN
-
Serienausstattung
GBM 4/35 SGA
Je öfter Hartmetall und Edelstahl zu bearbeiten sind, desto eher sollte es eine starke Getriebebohrmaschine sein - ideal auch zum Gewindeschneiden.
Dank einer Getriebezahnradkombination aus Stahl und Pressstoff sind die leistungsstarken GBM 4/35 SGA besonders laufruhig. Mit einer Top Speed-Drehzahl von 3.010 UpM verfügen sie über eine optimale Schnittgeschwindigkeit für Kleinbohrungen. Für das Gewindeschneiden sind die Maschinen mit Rechts- und Linkslauf ausgestattet. Bitte beachten Sie auch die preisgünstigen Super-Set-Angebote.
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 4 / B 16
- Reduzierhülse MK 4 / MK 3
- Reduzierhülse MK 3 / MK 2
- Austreibkeil
- Bedienungsanleitung / CE
- Elektromagnetischer Vorschub
- Gewindeschneidmodus mit am Bedienhebel schaltbarer Drehrichtungsumkehr
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
