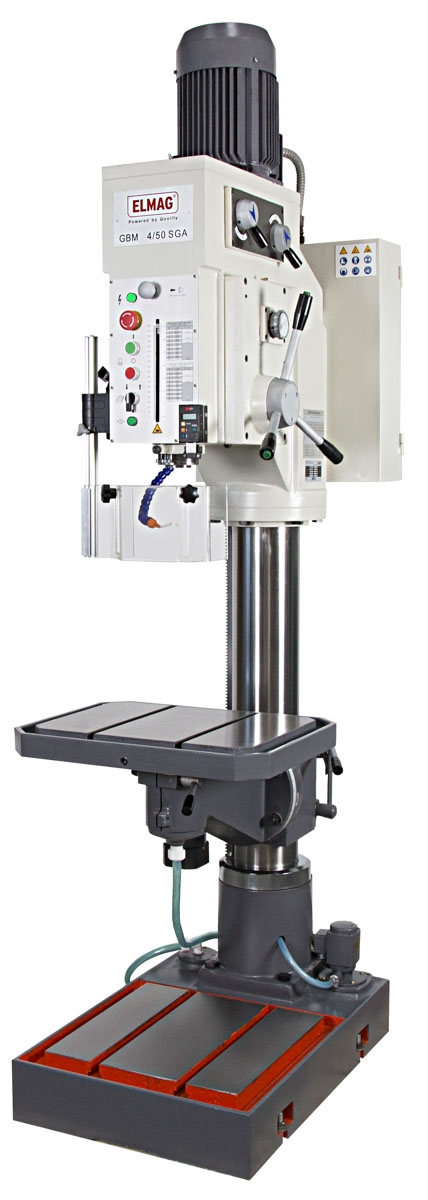

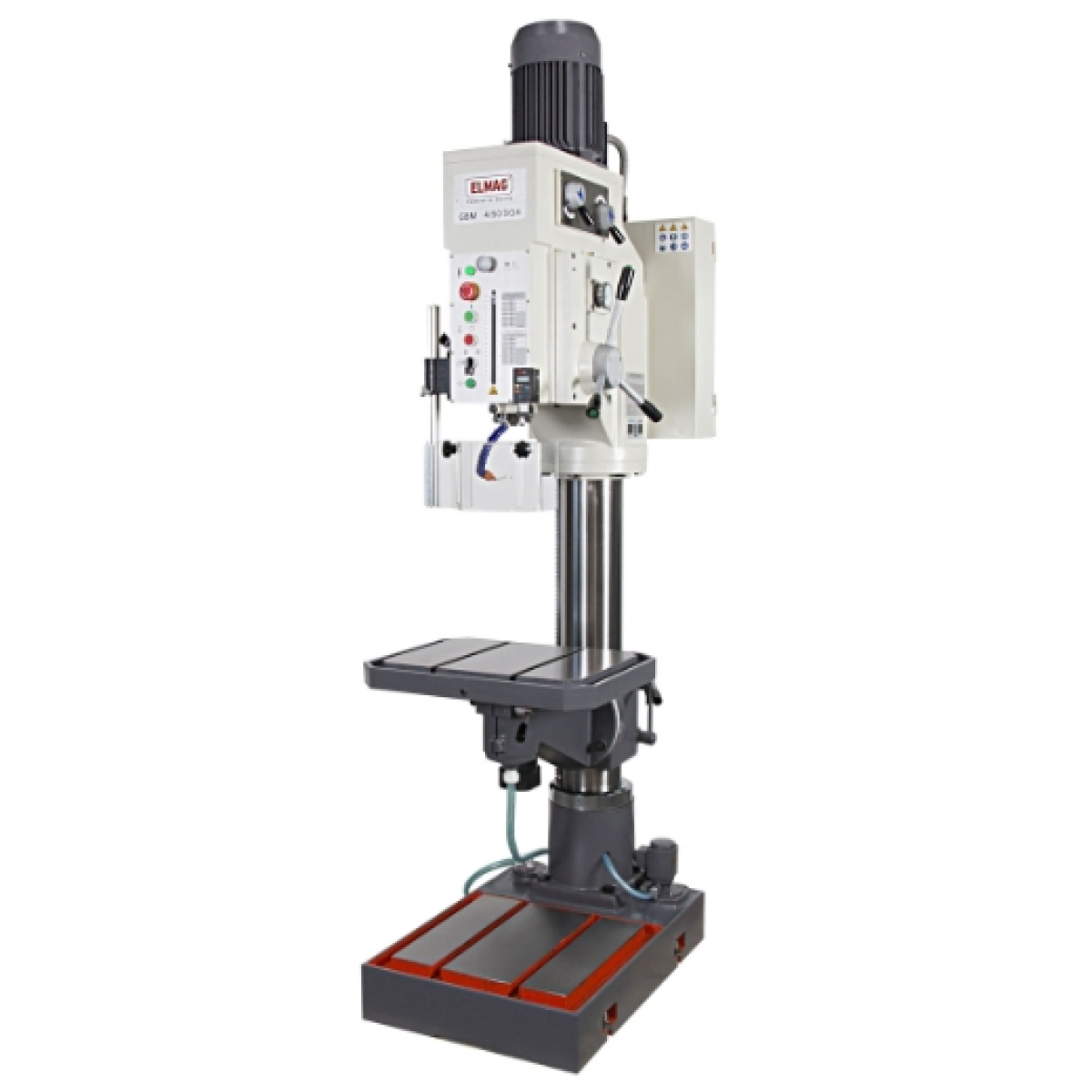

ELMAG Getriebe-Säulenbohrmaschine
Serienausstattung:Schnellspannbohrfutter B 16, 1 - 16 mmKegeldorn MK 4 / B 16Reduzierhülse MK 4 / MK 3Reduzierhülse MK 3 / MK 2Reduzierhülse MK 3 / MK 1AustreibkeilWerkzeugsatzBedienungsanleitung / CE
Bohrleistung Ø 50 mm
Kubatur 505x375x600 mm
Spindelausladung 360 mm
Motor 2-stufig 2.800 / 2.200 W, 400 V
12 Drehzahlen 42 - 2.050 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedienhebel schaltbarer Drehrichtungsumkehr
4 Pinolenvorschübe 0,07 / 0,15 / 0,26 / 0,4 mm/U

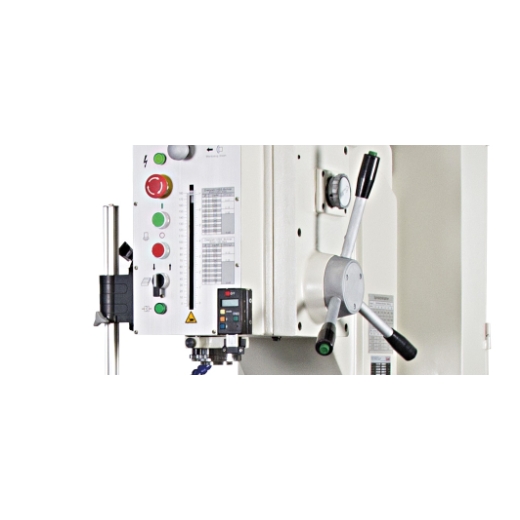

Digitale Bohrtiefenanzeige
Automatischer Werkzeugauswurf

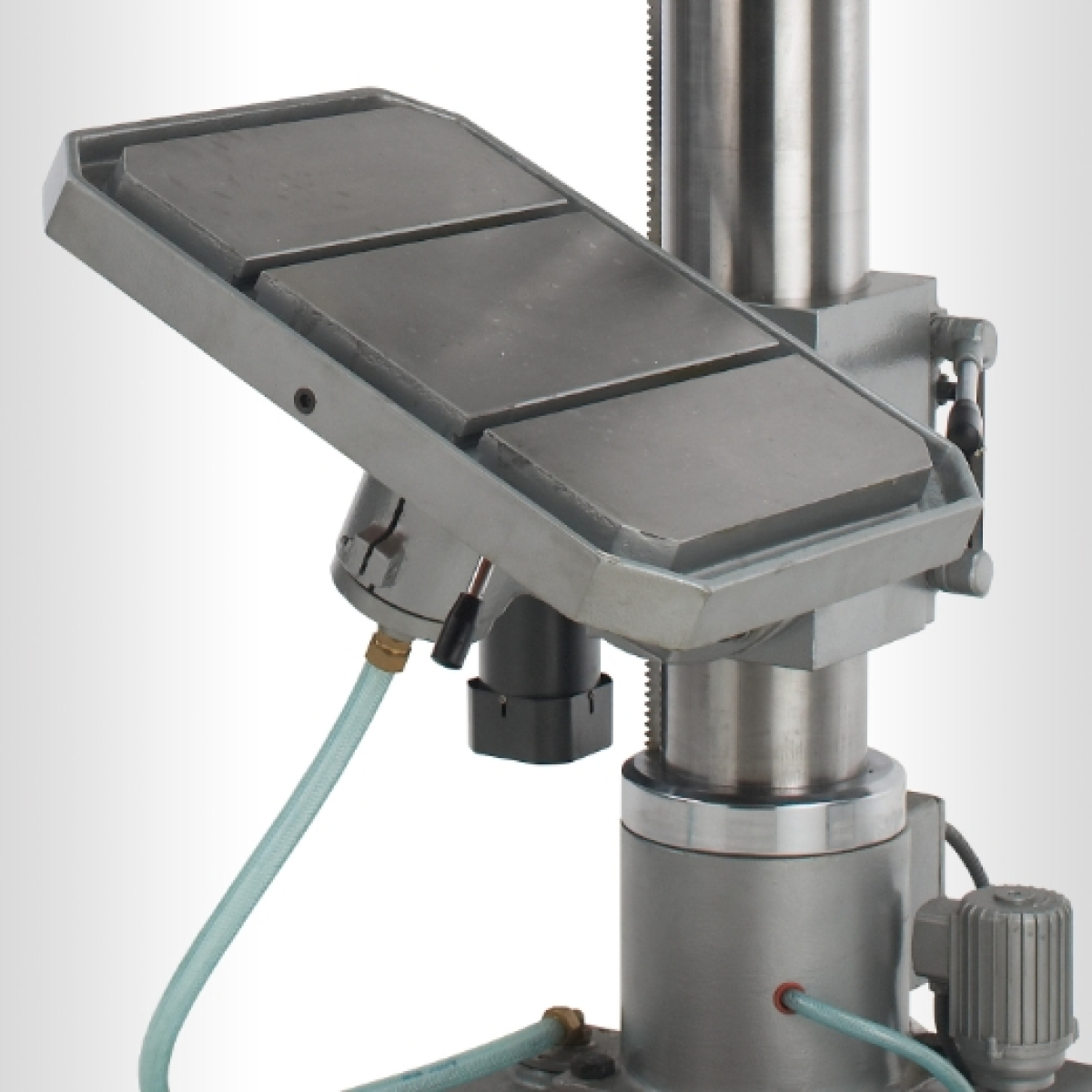

Präziser Bohrtisch und Grundplatte mit T-Nuten und Kühlmittelrinne

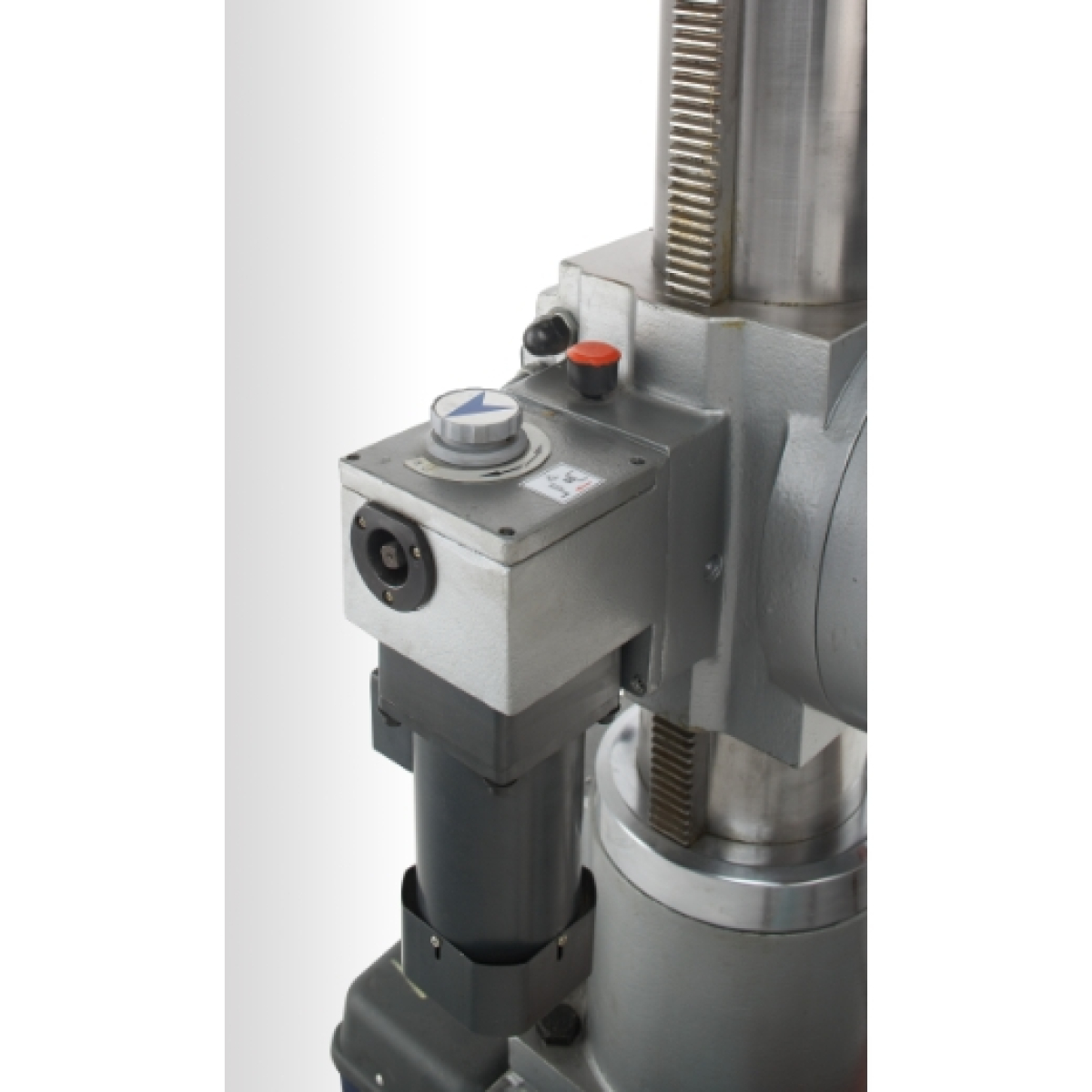

Automatische Höhenverstellung des Bohrtisches mittels Schneckengetriebe
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Bohrtiefenskala und - anschlag
LED-Bohrtischbeleuchtung
Technische Daten:
Bohrleistung in Stahl: 50mm
Gewindeschneideleistung: M24
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 42 - 2050UpM
Drehzahlstufen: 12
Pinolenhub: 180mm
Pinolenvorschubstufen: 4
Säulen-Durchmesser: 160mm
Pinolenvorschub: 0,07 / 0,15 / 0,26 / 0,4mm/U
T-Nuten, Breite: 14mm
Bohrtischhub: 540mm
Spindelausladung: 360mm
Bohrtisch schwenkbar: ± 90°
Bohrtisch drehbar: ± 180°
Pinolenanbstand Sockel: 1215mm
Pinolenabstand Tisch: 60 - 600mm
Bohrtischfläche: 505x375mm
Motorleistung: (2-stufig) 2800 / 2200W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 6l/min
Kubatur: 505x375x600mm
Grundplattenfläche (lxb): 555x825mm
Gewicht: 740kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Multifunktionelles Bohren mit 2.800 / 2.200 W
Die einzigartige GBM 4/50 SGA bietet zahlreiche elegante Funktionen für effizientes Bohren und Gewindeschneiden. Eine an der Bedienstelle schaltbare, automatische Tischhöhenverstellung und ein automatischer Werkzeugauswurf sorgen für eine Verkürzung von Umrüstzeiten. 12 Drehzahlen bis 2.050 UpM und ein vierfach einstellbarer Pinolenvorschub bieten stets eine korrekte Schnittgeschwindigkeit - Bohrleistung in Stahl bis Ø 50 mm.
Das Integrierte Kühlmittelsystem sowie eine am Bedienhebel schaltbare Drehrichtungsumkehr runden das Bild dieses exzellent bedienbaren Spitzenmodells ab. Zusätzliches Plus: Mit der digitalen Bohrtiefenanzeige gelingen auch engtolerant bemaßte Bohr- und Gewindetiefen.
Bohrleistung Ø 50 mm
Kubatur 505x375x600 mm
Spindelausladung 360 mm
Motor 2-stufig 2.800 / 2.200 W, 400 V
12 Drehzahlen 42 - 2.050 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Gewindeschneidmodus mit am Bedienhebel schaltbarer Drehrichtungsumkehr
4 Pinolenvorschübe 0,07 / 0,15 / 0,26 / 0,4 mm/U
Digitale Bohrtiefenanzeige
Automatischer Werkzeugauswurf
Präziser Bohrtisch und Grundplatte mit T-Nuten und Kühlmittelrinne
Automatische Höhenverstellung des Bohrtisches mittels Schneckengetriebe
Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
Bohrspindelschutzabdeckung
Bohrtiefenskala und - anschlag
LED-Bohrtischbeleuchtung
Technische Daten:
Bohrleistung in Stahl: 50mm
Gewindeschneideleistung: M24
Spindelaufnahme (Drehspindel): MK 4
Drehzahlbereich: 42 - 2050UpM
Drehzahlstufen: 12
Pinolenhub: 180mm
Pinolenvorschubstufen: 4
Säulen-Durchmesser: 160mm
Pinolenvorschub: 0,07 / 0,15 / 0,26 / 0,4mm/U
T-Nuten, Breite: 14mm
Bohrtischhub: 540mm
Spindelausladung: 360mm
Bohrtisch schwenkbar: ± 90°
Bohrtisch drehbar: ± 180°
Pinolenanbstand Sockel: 1215mm
Pinolenabstand Tisch: 60 - 600mm
Bohrtischfläche: 505x375mm
Motorleistung: (2-stufig) 2800 / 2200W
Netzanschluss: 400/50V/Hz
Kühlmittelpumpe: 90W
Kühlmittelpumpleistung: 6l/min
Kubatur: 505x375x600mm
Grundplattenfläche (lxb): 555x825mm
Gewicht: 740kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Multifunktionelles Bohren mit 2.800 / 2.200 W
Die einzigartige GBM 4/50 SGA bietet zahlreiche elegante Funktionen für effizientes Bohren und Gewindeschneiden. Eine an der Bedienstelle schaltbare, automatische Tischhöhenverstellung und ein automatischer Werkzeugauswurf sorgen für eine Verkürzung von Umrüstzeiten. 12 Drehzahlen bis 2.050 UpM und ein vierfach einstellbarer Pinolenvorschub bieten stets eine korrekte Schnittgeschwindigkeit - Bohrleistung in Stahl bis Ø 50 mm.
Das Integrierte Kühlmittelsystem sowie eine am Bedienhebel schaltbare Drehrichtungsumkehr runden das Bild dieses exzellent bedienbaren Spitzenmodells ab. Zusätzliches Plus: Mit der digitalen Bohrtiefenanzeige gelingen auch engtolerant bemaßte Bohr- und Gewindetiefen.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
