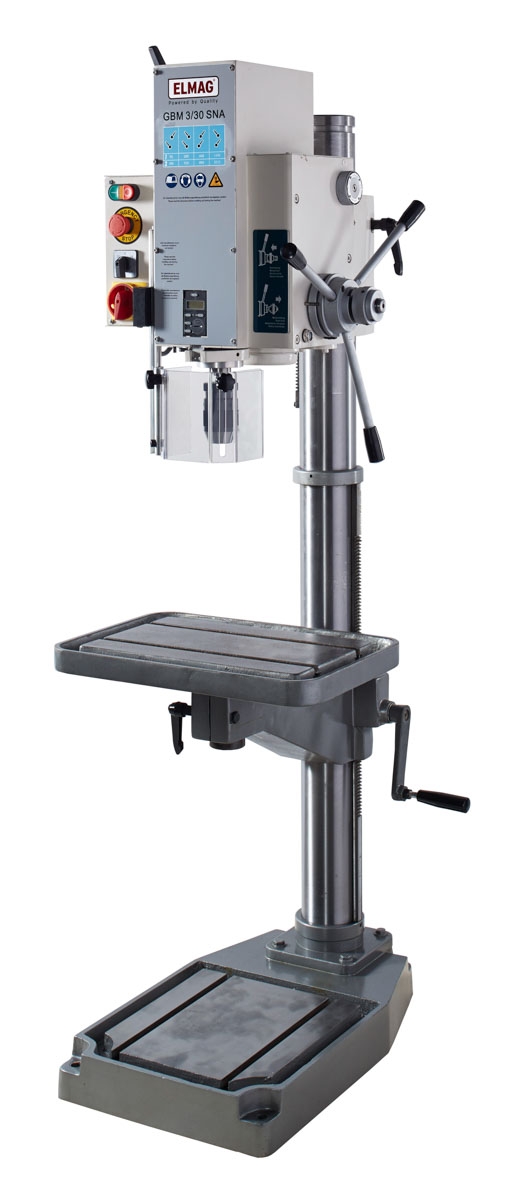

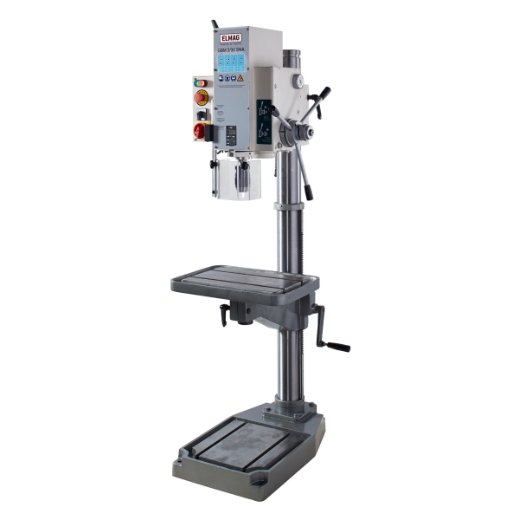

ELMAG Getriebe-Säulenbohrmaschine
Bohrleistung Ø 30 mm
Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
Kubatur 500x350x870 mm
Spindelausladung 320 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 1.200 / 900 W

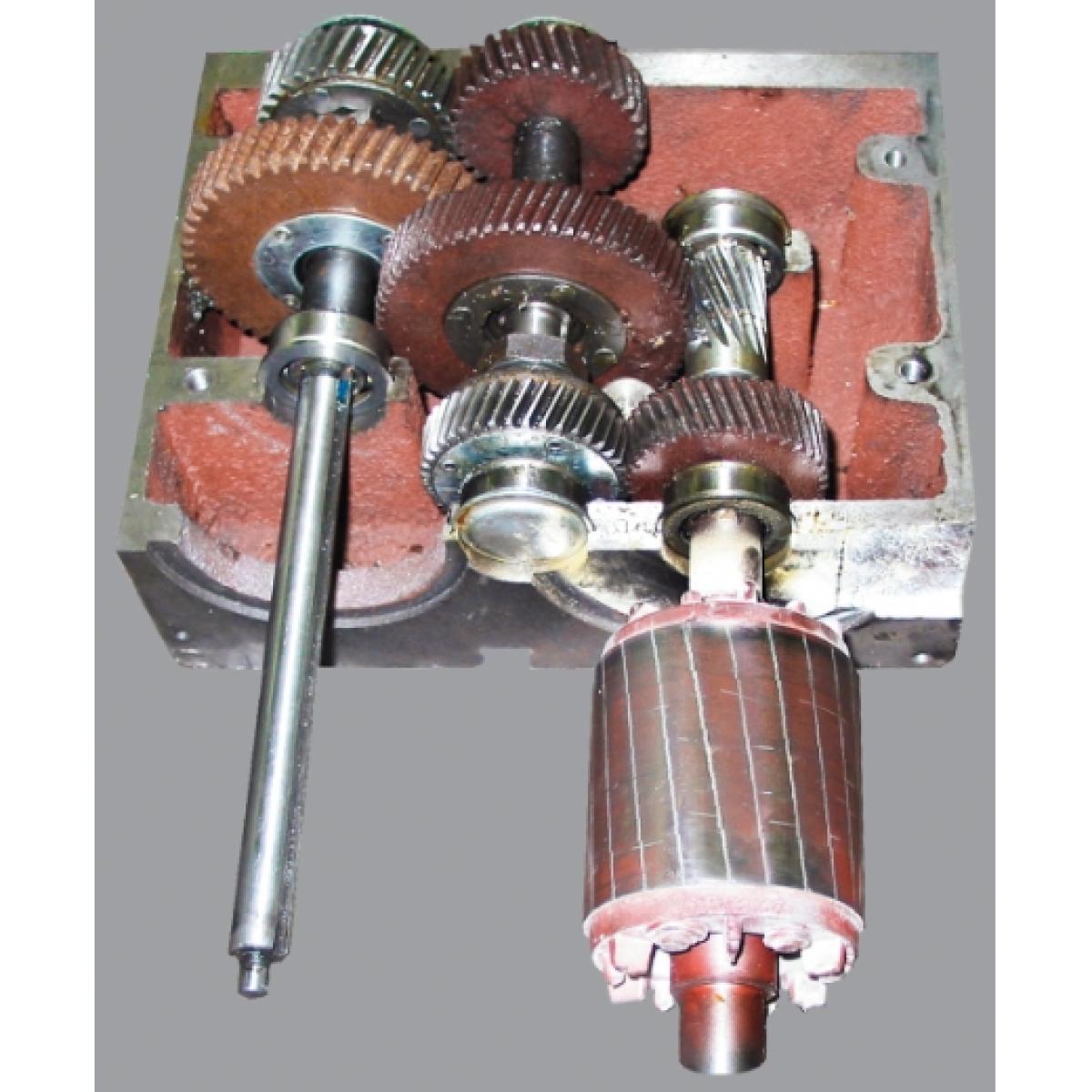

Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
8 Drehzahlen 75 - 3.010 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag

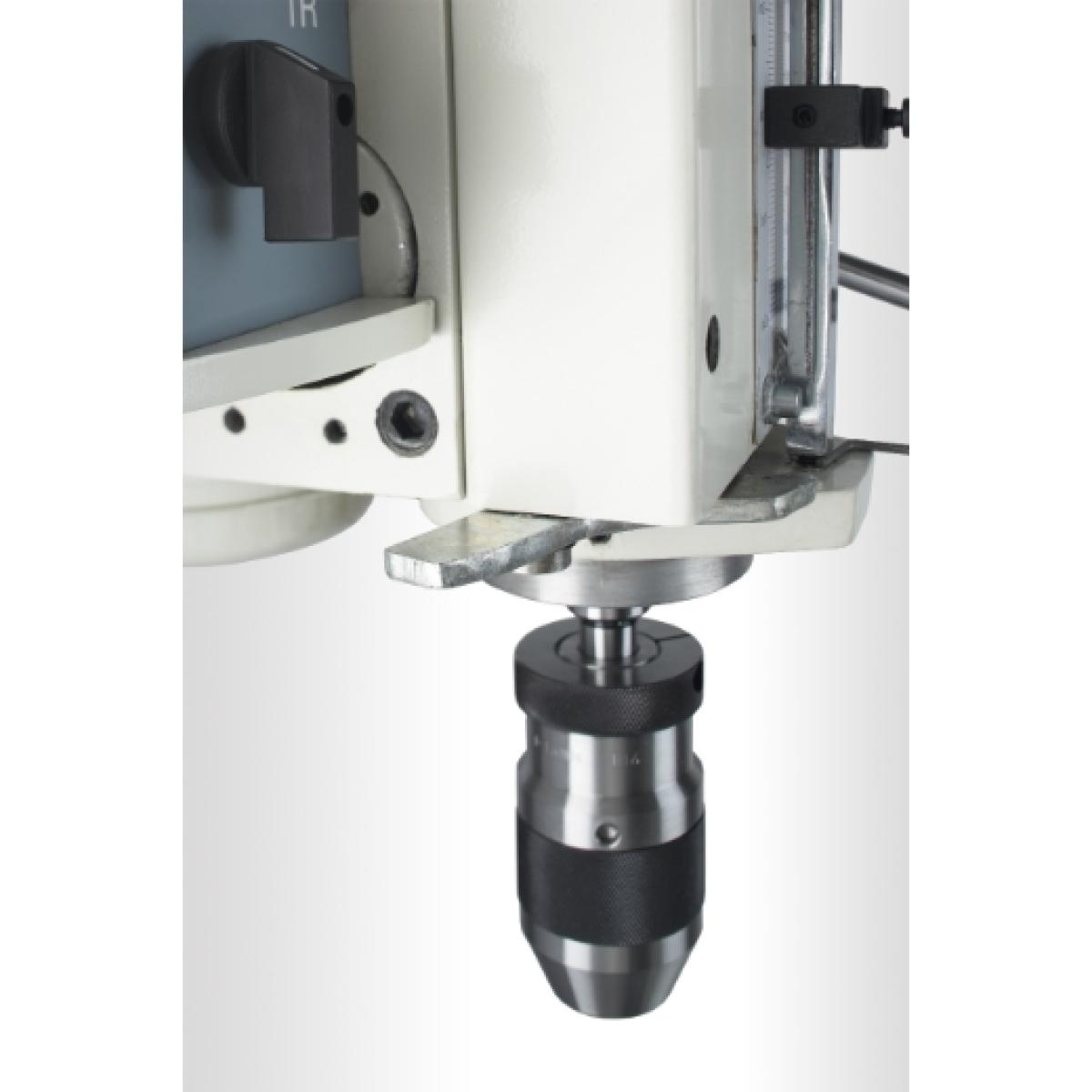

Werkzeugauswurf
Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Dreh- und höhenverstellbarer Bohrkopf
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange

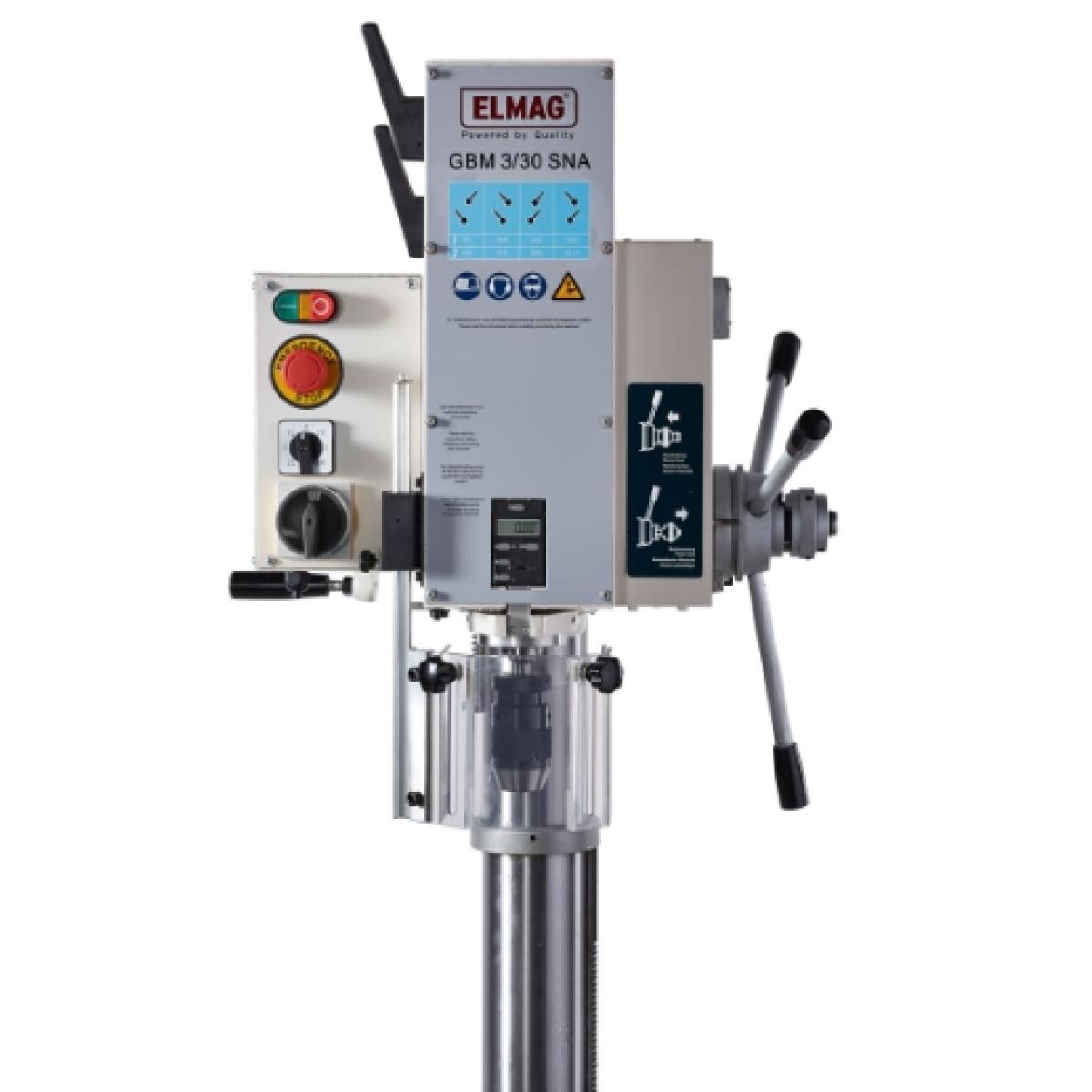

Not-Aus-Taster / Nullspannungsauslöser
Tool-ejection - Werkzeugauswurf für rasche Umrüstung
Technische Daten:
Bohrleistung in Stahl: 30mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 3
Drehzahlbereich: 75 - 3010UpM
Drehzahlstufen: 8
Pinolenhub: 150mm
Pinolenvorschubstufen: 4
Säulen-Durchmesser: 105mm
T-Nuten, Breite: 14mm
Bohrkopfhub: 270mm
Bohrtischhub: 500mm
Spindelausladung: 320mm
Bohrtisch drehbar: ± 180°
Bohrkopf drehbar: ± 180°
Pinolenabstand Tisch: 50 - 820mm
Bohrtischfläche: 500x350mm
Motorleistung: (2-stufig) 900 / 1200W
Netzanschluss: 400/50V/Hz
Kubatur: 500x350x870mm
Grundplattenfläche (lxb): 400x670mm
Höhe (gesamt): 1700mm
Gewicht: 210kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Schnelle Getriebe-Säulenbohrmaschine 1.200 / 900 W
Das robuste Säulenmodell GBM 3/30 SNA ist mit einem leistungsstarken Spezialgetriebe ausgestattet, hat eine Bohrleistung in Stahl von 30 mm und bietet mit 820 mm Pinolenabstand viel Platz für die Aufnahme von hohen Werkstücken. Schrägverzahnte Getrieberäder aus Stahl und Pressstoff sorgen für hohe Belastbarkeit und Laufruhe. Die GBM 3/30 SNA ist daher eine perfekte Lösung für den mittleren Bedarf in Stahlbau- und Schlossereibetrieben, auch für die Kleinserienbearbeitung.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 3 / B 16
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Bedienungsanleitung / CE
GBM 3/25 SNE
Schrägverzahntes, superleises Spezialgetriebe durch Zahnräder aus Stahl-/Pressstoff-Kombination
Automatischer Pinolenvorschub (0,1; 0,15; 0,22; 0,33 mm/U)
Kubatur 500x350x870 mm
Spindelausladung 320 mm
Kräftiger Antriebsmotor 400 V, 2-stufig 1.200 / 900 W
Laufruhiges Qualitätsgetriebe mit hoch belastbarer Schrägverzahnung
8 Drehzahlen 75 - 3.010 UpM
Bohrspindel mit Präzisionslager
Rechts- und Linkslauf
Bohrspindelschutzabdeckung
Bohrtiefenskala und -anschlag
Werkzeugauswurf
Großer, präziser Bohrtisch mit T-Nuten und Kühlmittelrinne
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Dreh- und höhenverstellbarer Bohrkopf
Hoch belastbare, geschliffene Stahlsäule mit Zahnstange
Not-Aus-Taster / Nullspannungsauslöser
Tool-ejection - Werkzeugauswurf für rasche Umrüstung
Technische Daten:
Bohrleistung in Stahl: 30mm
Gewindeschneideleistung: M22
Spindelaufnahme (Drehspindel): MK 3
Drehzahlbereich: 75 - 3010UpM
Drehzahlstufen: 8
Pinolenhub: 150mm
Pinolenvorschubstufen: 4
Säulen-Durchmesser: 105mm
T-Nuten, Breite: 14mm
Bohrkopfhub: 270mm
Bohrtischhub: 500mm
Spindelausladung: 320mm
Bohrtisch drehbar: ± 180°
Bohrkopf drehbar: ± 180°
Pinolenabstand Tisch: 50 - 820mm
Bohrtischfläche: 500x350mm
Motorleistung: (2-stufig) 900 / 1200W
Netzanschluss: 400/50V/Hz
Kubatur: 500x350x870mm
Grundplattenfläche (lxb): 400x670mm
Höhe (gesamt): 1700mm
Gewicht: 210kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Schnelle Getriebe-Säulenbohrmaschine 1.200 / 900 W
Das robuste Säulenmodell GBM 3/30 SNA ist mit einem leistungsstarken Spezialgetriebe ausgestattet, hat eine Bohrleistung in Stahl von 30 mm und bietet mit 820 mm Pinolenabstand viel Platz für die Aufnahme von hohen Werkstücken. Schrägverzahnte Getrieberäder aus Stahl und Pressstoff sorgen für hohe Belastbarkeit und Laufruhe. Die GBM 3/30 SNA ist daher eine perfekte Lösung für den mittleren Bedarf in Stahlbau- und Schlossereibetrieben, auch für die Kleinserienbearbeitung.
Serienausstattung
- Schnellspannbohrfutter B 16, 1 - 16 mm
- Kegeldorn MK 3 / B 16
- Reduzierhülse MK 3 / MK 2
- Reduzierhülse MK 3 / MK 1
- Austreibkeil
- Bedienungsanleitung / CE
GBM 3/25 SNE
Schrägverzahntes, superleises Spezialgetriebe durch Zahnräder aus Stahl-/Pressstoff-Kombination
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
