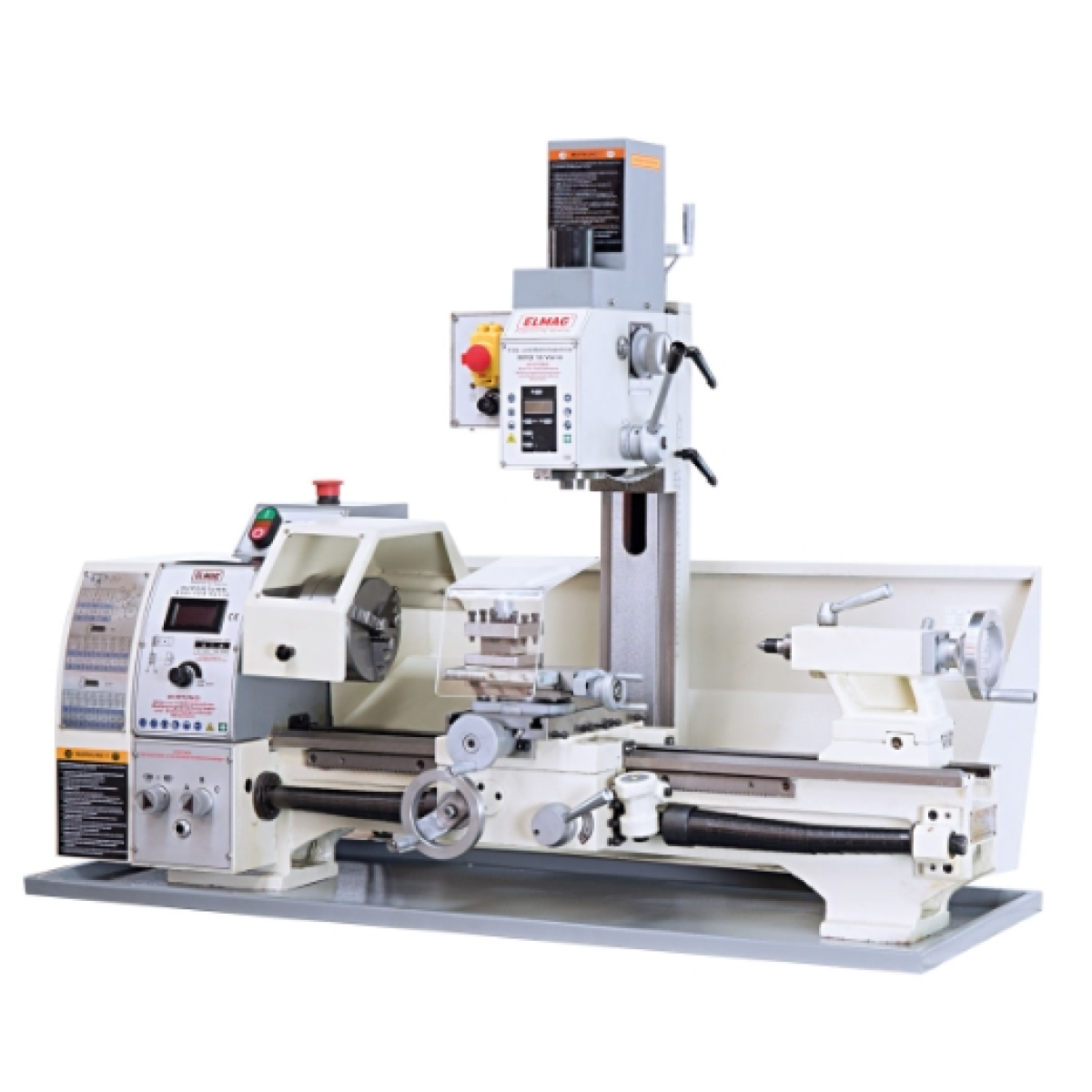

ELMAG Universal Dreh- und Fräskombination
Superturn + MFB 16 Vario - Set

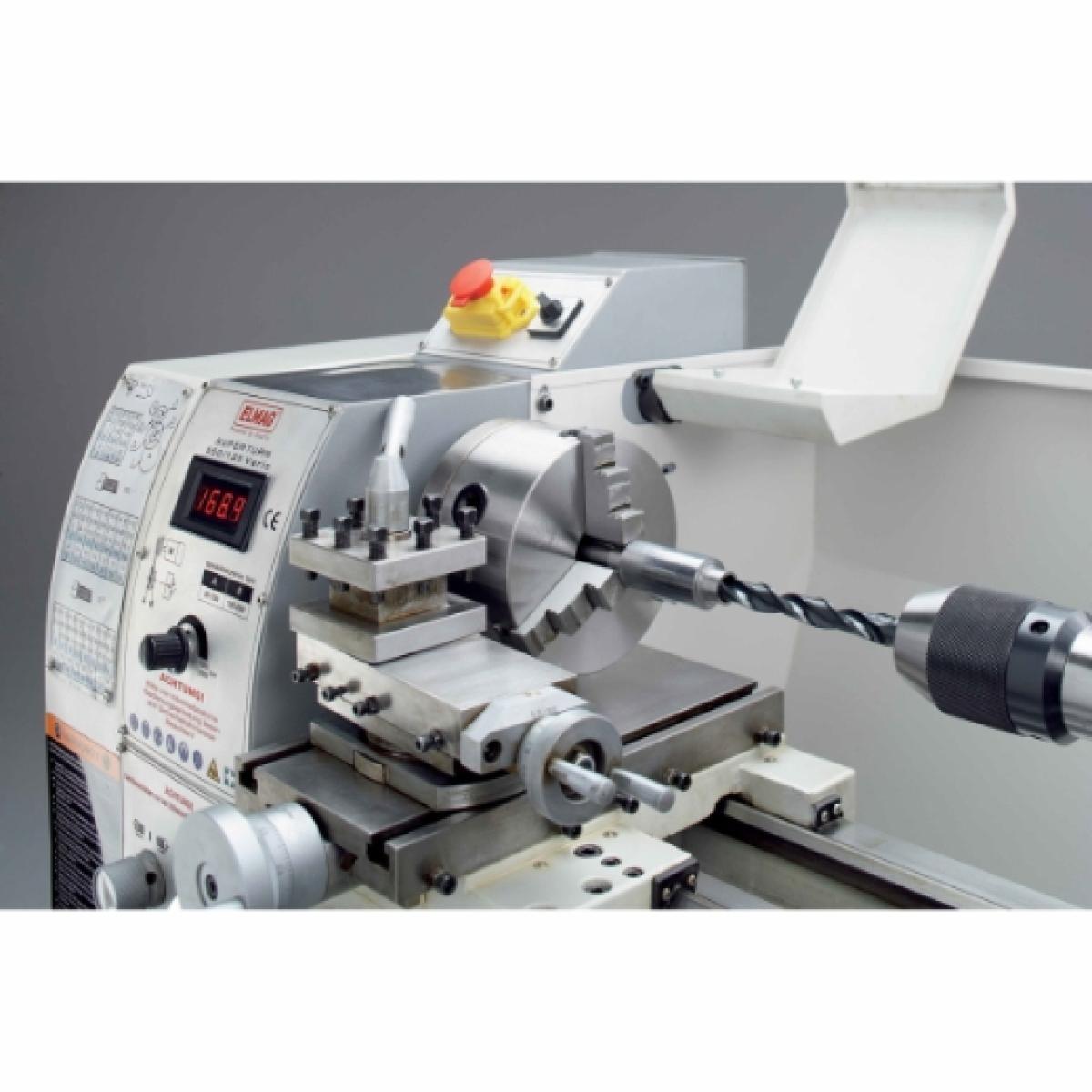

- Universal Drehmaschine SUPERTURN 550/125 Vario

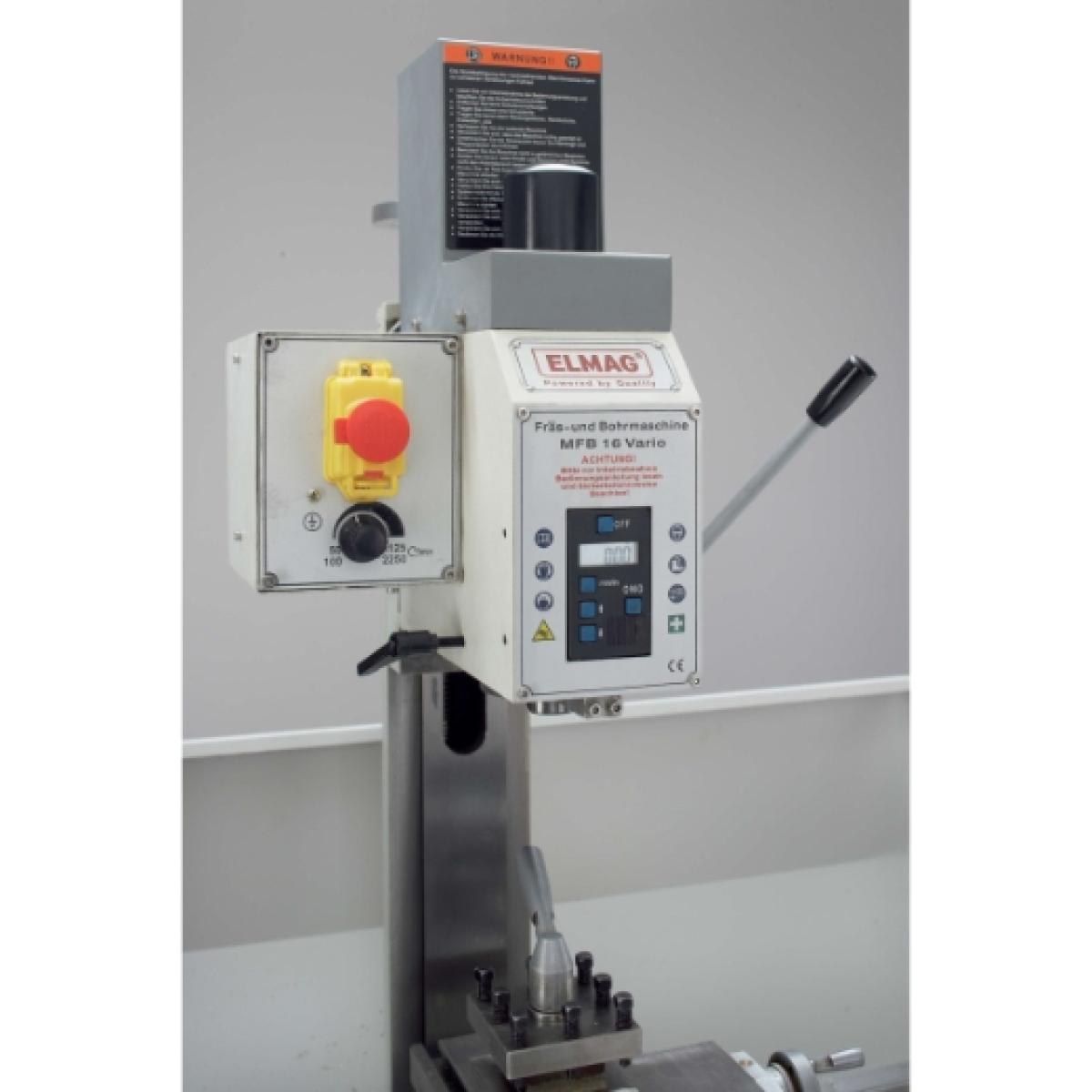

- Fräs- und Bohreinheit MFB 16 Vario
Serienausstattung

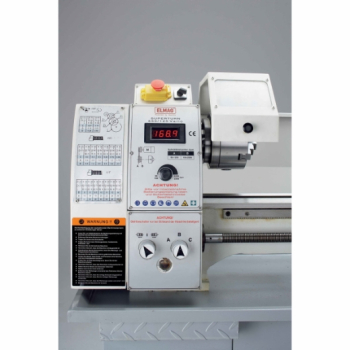

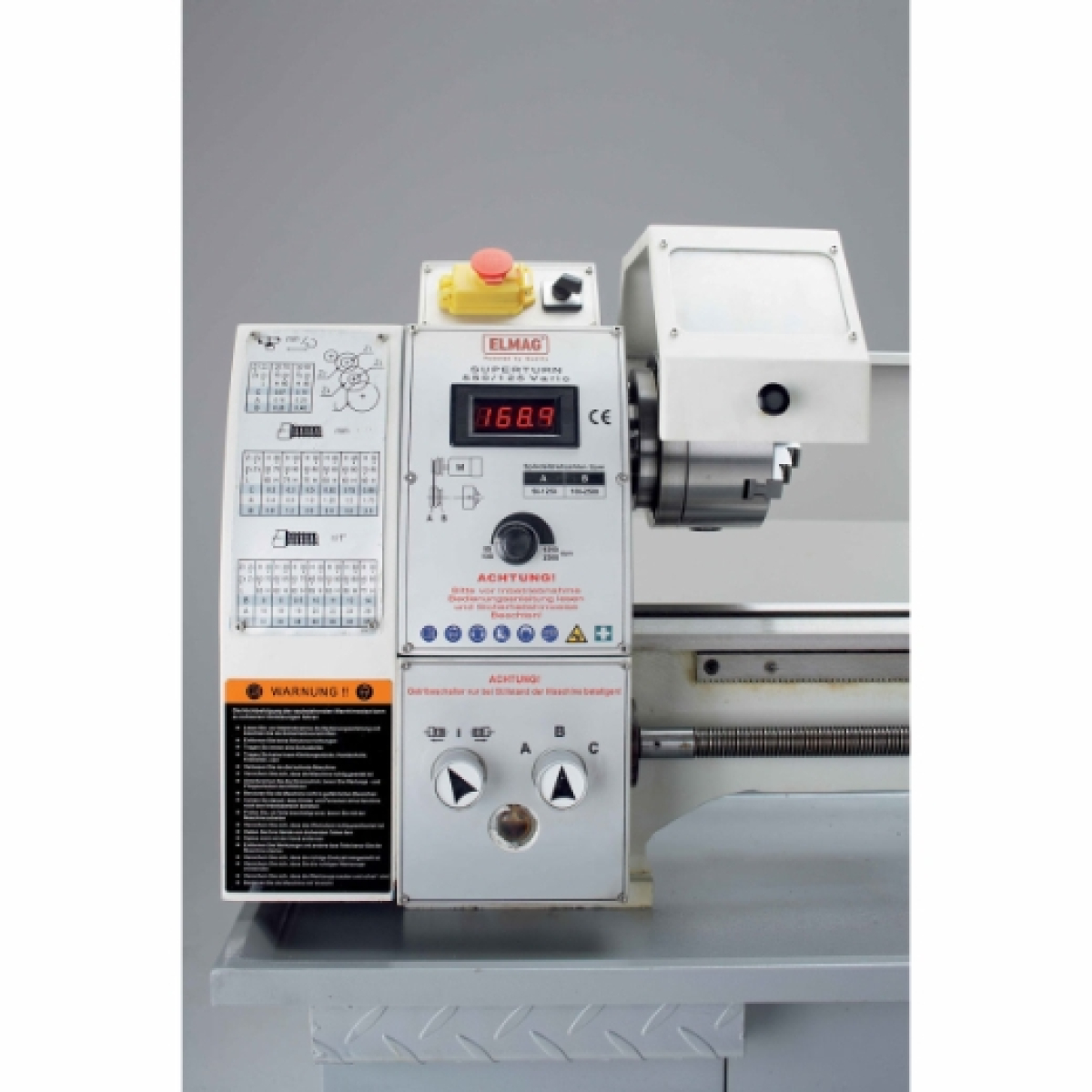

- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsendschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE

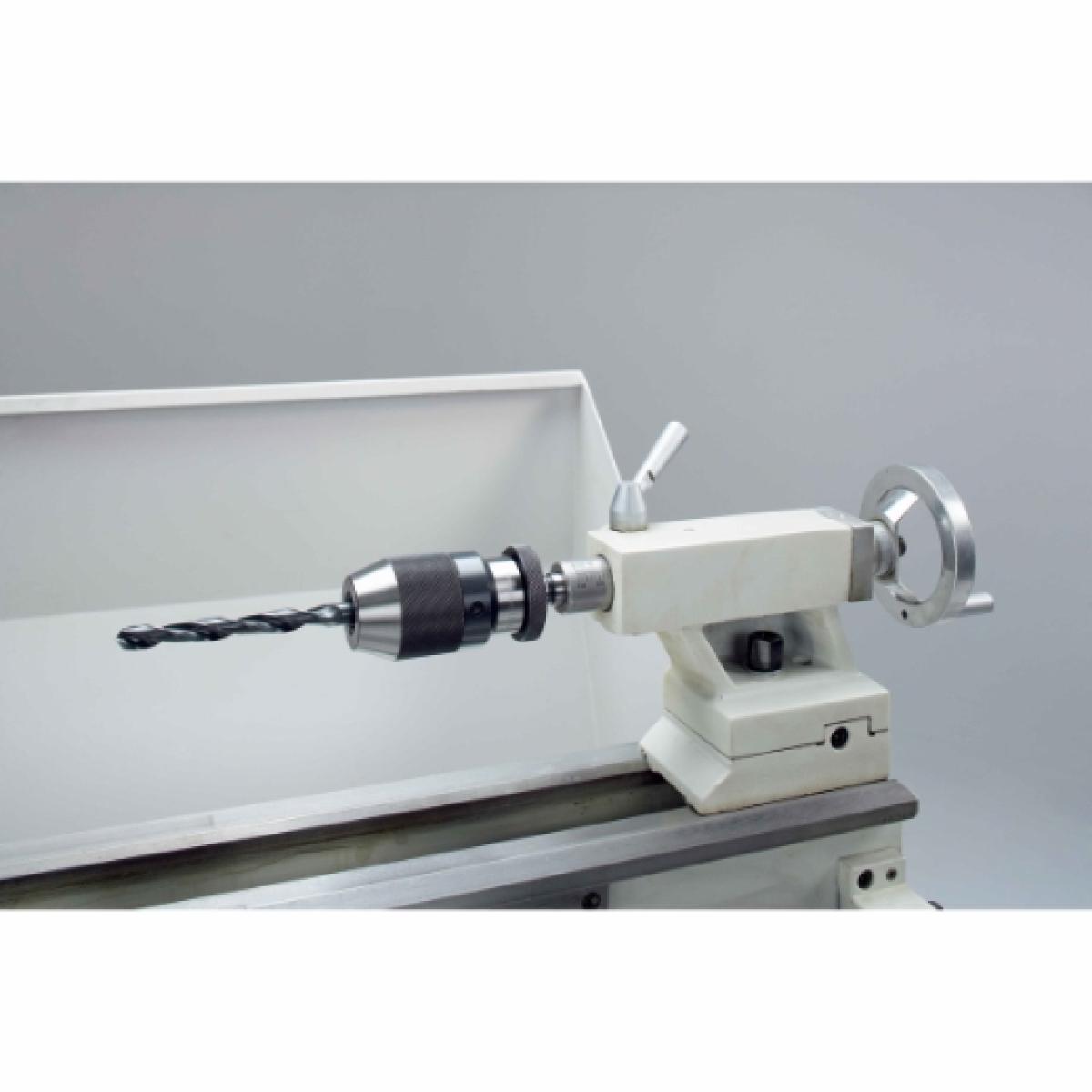

- Schnellspannbohrfutter B 16 / 1 - 16mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 550/125 Vario
- Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 550/125 Vario
- Stehlünette für SUPERTURN 550/125 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig

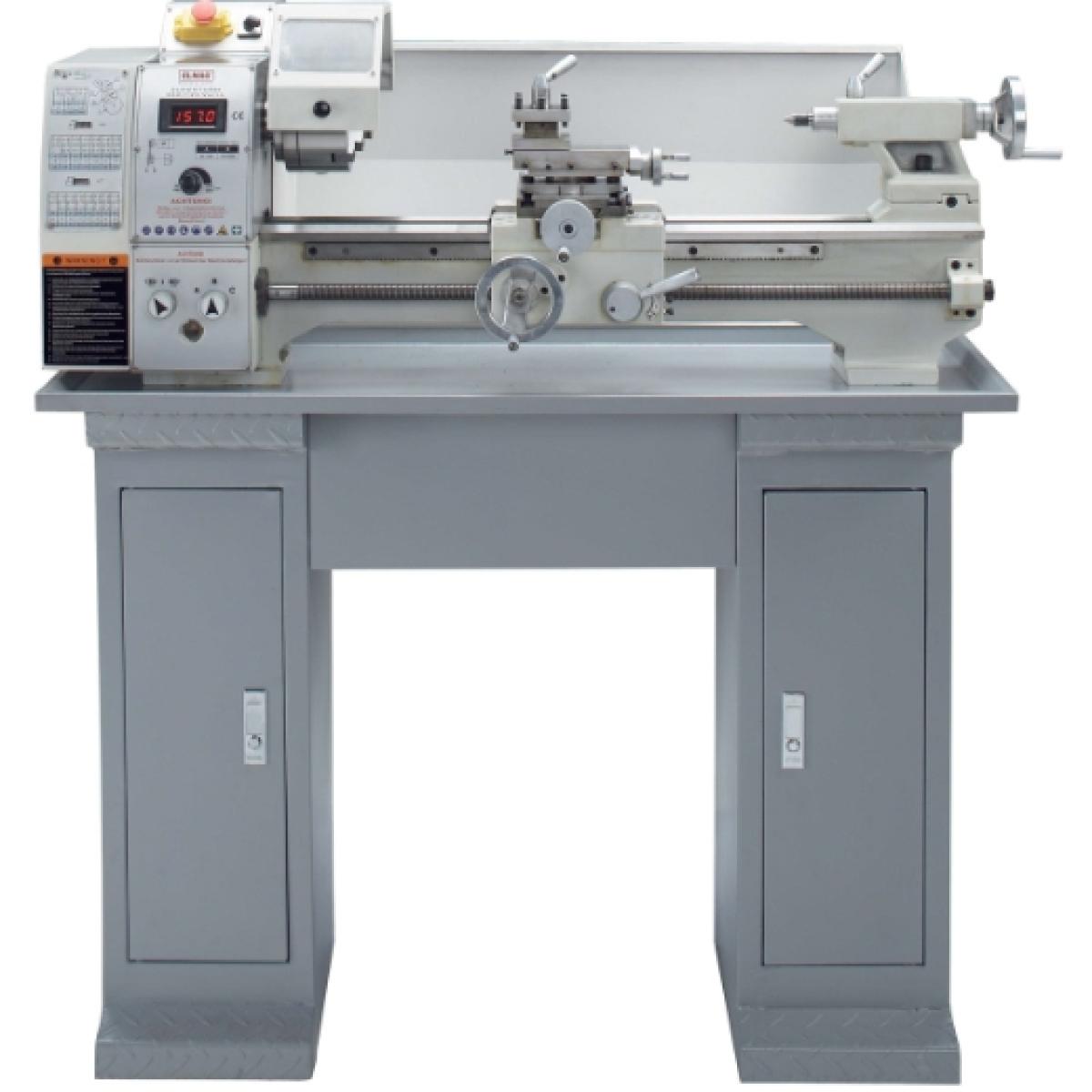

- Untergestell SUPERTURN 550/125 Vario
- Koordinatentisch-Grundplatte zu MFB 16 Vario
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Schraubstock 3' / 75 mm für SUPERTURN 550/125 Vario
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
Technische Daten:
Spitzenweite: 550mm
Spitzenhöhe: 125mm
Drehdurchmesser über Bett: 250mm
Drehdurchmesser über Schlitten: 145mm
Maschinenbettbreite: 135mm
Querschlittenweg: 115mm
Oberschlittenweg: 50mm
Drehmeißelquerschnitt, max.: 12x12mm
Spindelaufnahme (Drehspindel): MK 4
Spindelbohrung: 26mm
Drehzahlbereich 1, stufenlos (Superturn): 50 - 1000UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 - 2000UpM
Längsvorschübe: 0,07 - 0,20mm/U
Gewindemaß metrisch: 0,4 - 3,5mm
Zollgewinde, Gänge G: 8 - 56G/'
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30mm
Pinolenweg: 70mm
Motorleistung (Superturn): 750W
Netzanschluss (Superturn): 230/50V/Hz
Länge: 1250mm
Höhe: 500mm
Gewicht (Superturn): 120kg
Bohrleistung in Stahl: 16mm
Fräsleistung Planfräser: 50mm
Fräsleistung Schaftfräser: 16mm
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 169mm
Pinolenhub: 50mm
Fräskopfhub: 210mm
Fräskopf Schwenkbereich: ± 90°
Drehzahlbereich 1, stufenlos (MFB): 50 - 1125UpM
Drehzahlbereich 2, stufenlos (MFB): 100 - 2250UpM
Motorleistung (MFB): 500W
Netzanschluss (MFB): 230/50V/Hz
Höhe ab Maschinenbett: 790mm
Ursprungsland: CN
Paketdiensfähig: NEIN
Superturn + MFB 16 Vario - Set
- Universal Drehmaschine SUPERTURN 550/125 Vario
- Fräs- und Bohreinheit MFB 16 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsendschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 550/125 Vario
- Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 550/125 Vario
- Stehlünette für SUPERTURN 550/125 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz 'Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 550/125 Vario
- Koordinatentisch-Grundplatte zu MFB 16 Vario
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Schraubstock 3' / 75 mm für SUPERTURN 550/125 Vario
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Universal Drehmaschine SUPERTURN 550/125 Vario
- Fräs- und Bohreinheit MFB 16 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsendschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 550/125 Vario
- Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 550/125 Vario
- Stehlünette für SUPERTURN 550/125 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 550/125 Vario
- Koordinatentisch-Grundplatte zu MFB 16 Vario
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Schraubstock 3' / 75 mm für SUPERTURN 550/125 Vario
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
Technische Daten:
Spitzenweite: 550mm
Spitzenhöhe: 125mm
Drehdurchmesser über Bett: 250mm
Drehdurchmesser über Schlitten: 145mm
Maschinenbettbreite: 135mm
Querschlittenweg: 115mm
Oberschlittenweg: 50mm
Drehmeißelquerschnitt, max.: 12x12mm
Spindelaufnahme (Drehspindel): MK 4
Spindelbohrung: 26mm
Drehzahlbereich 1, stufenlos (Superturn): 50 - 1000UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 - 2000UpM
Längsvorschübe: 0,07 - 0,20mm/U
Gewindemaß metrisch: 0,4 - 3,5mm
Zollgewinde, Gänge G: 8 - 56G/'
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30mm
Pinolenweg: 70mm
Motorleistung (Superturn): 750W
Netzanschluss (Superturn): 230/50V/Hz
Länge: 1250mm
Höhe: 500mm
Gewicht (Superturn): 120kg
Bohrleistung in Stahl: 16mm
Fräsleistung Planfräser: 50mm
Fräsleistung Schaftfräser: 16mm
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 169mm
Pinolenhub: 50mm
Fräskopfhub: 210mm
Fräskopf Schwenkbereich: ± 90°
Drehzahlbereich 1, stufenlos (MFB): 50 - 1125UpM
Drehzahlbereich 2, stufenlos (MFB): 100 - 2250UpM
Motorleistung (MFB): 500W
Netzanschluss (MFB): 230/50V/Hz
Höhe ab Maschinenbett: 790mm
Ursprungsland: CN
Paketdiensfähig: NEIN
Superturn + MFB 16 Vario - Set
- Universal Drehmaschine SUPERTURN 550/125 Vario
- Fräs- und Bohreinheit MFB 16 Vario
Serienausstattung
- Digitale Drehzahlanzeige
- Dreibacken-Drehfutter ø 125 mm, zentr.
- Körnerspitze MK 4
- Körnerspitze MK 2
- Not-Aus-Taster / Nullspannungsauslöser
- Drehfutterschutz mit Sicherheitsendschalter
- Spänewanne / Spritzwand
- Werkzeugbox / Bedienungsanleitung / CE
- Schnellspannbohrfutter B 16 / 1 - 16mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
Sonderzubehör
- Vierbacken-Drehfutter Ø 125 mm, einzelspannend
- Flansch Ø 125 mm für SUPERTURN 550/125 Vario
- Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
- Mitlaufende Körnerspitze MK 2
- Mitlauflünette für SUPERTURN 550/125 Vario
- Stehlünette für SUPERTURN 550/125 Vario
- Schnellwechsel-Stahlhalter-Set MA, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
- Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
- Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
- Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
- Drehmeißel-Satz 'Camlock“ 12 x 12 mm, 7-teilig
- Untergestell SUPERTURN 550/125 Vario
- Koordinatentisch-Grundplatte zu MFB 16 Vario
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Schraubstock 3' / 75 mm für SUPERTURN 550/125 Vario
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
