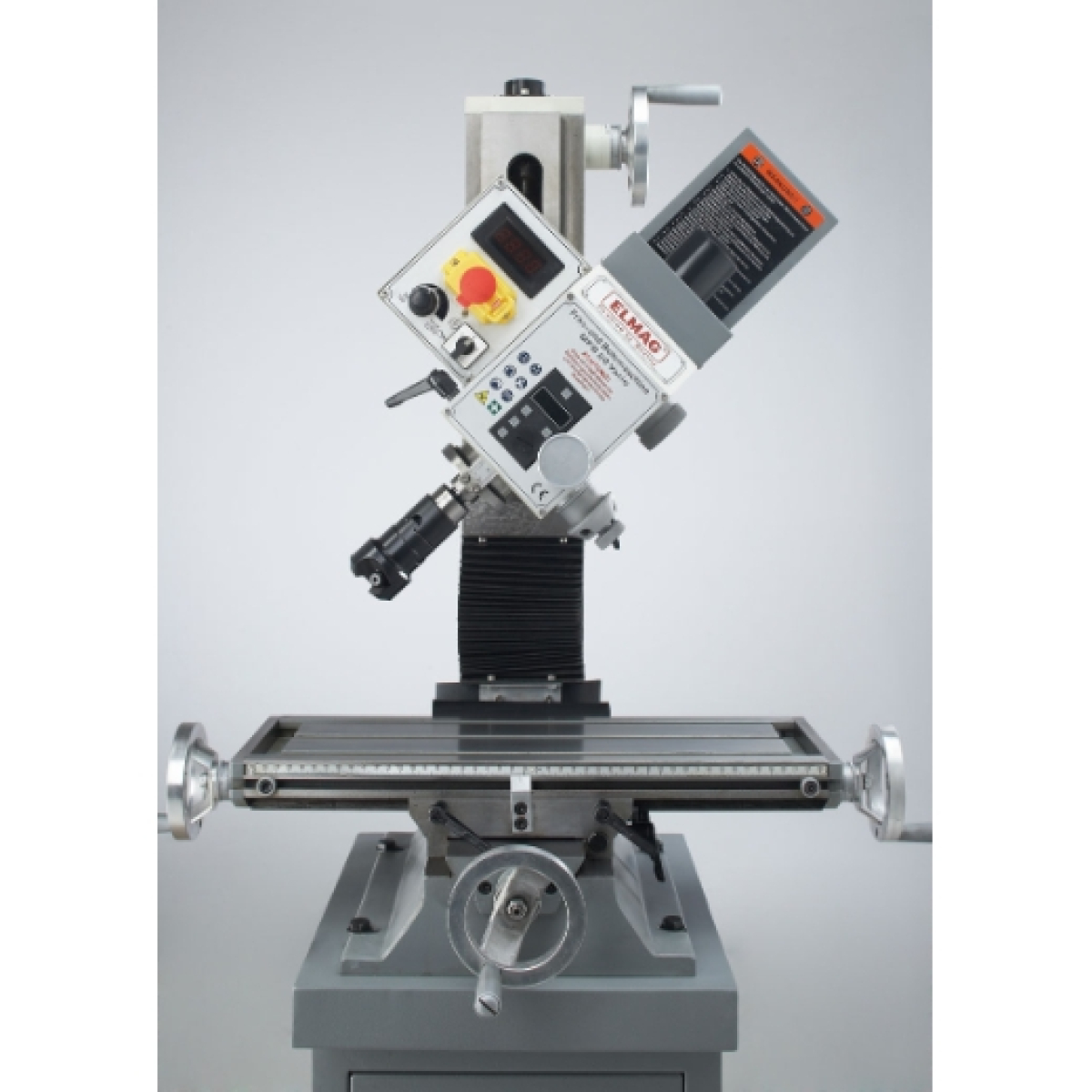

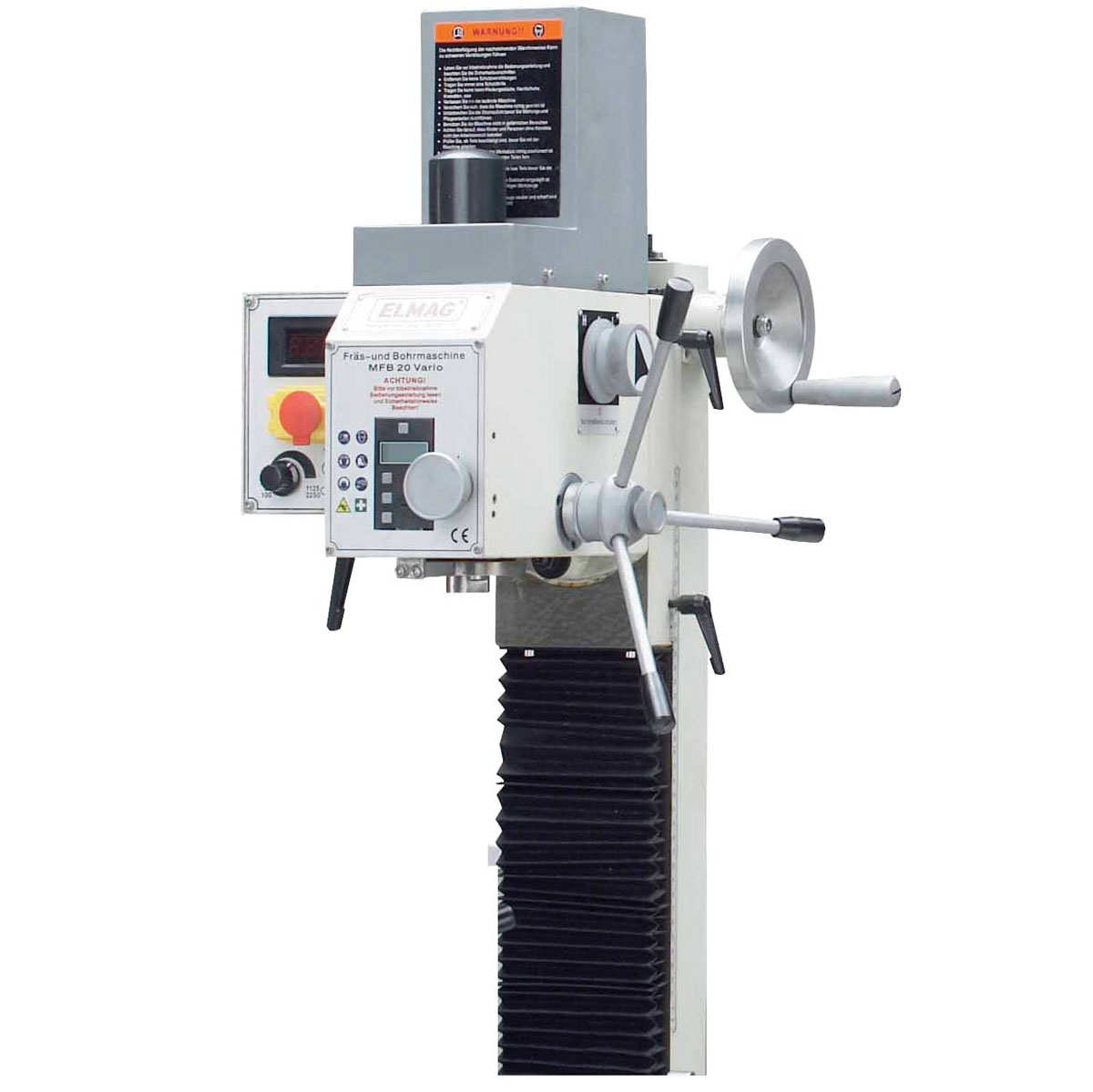

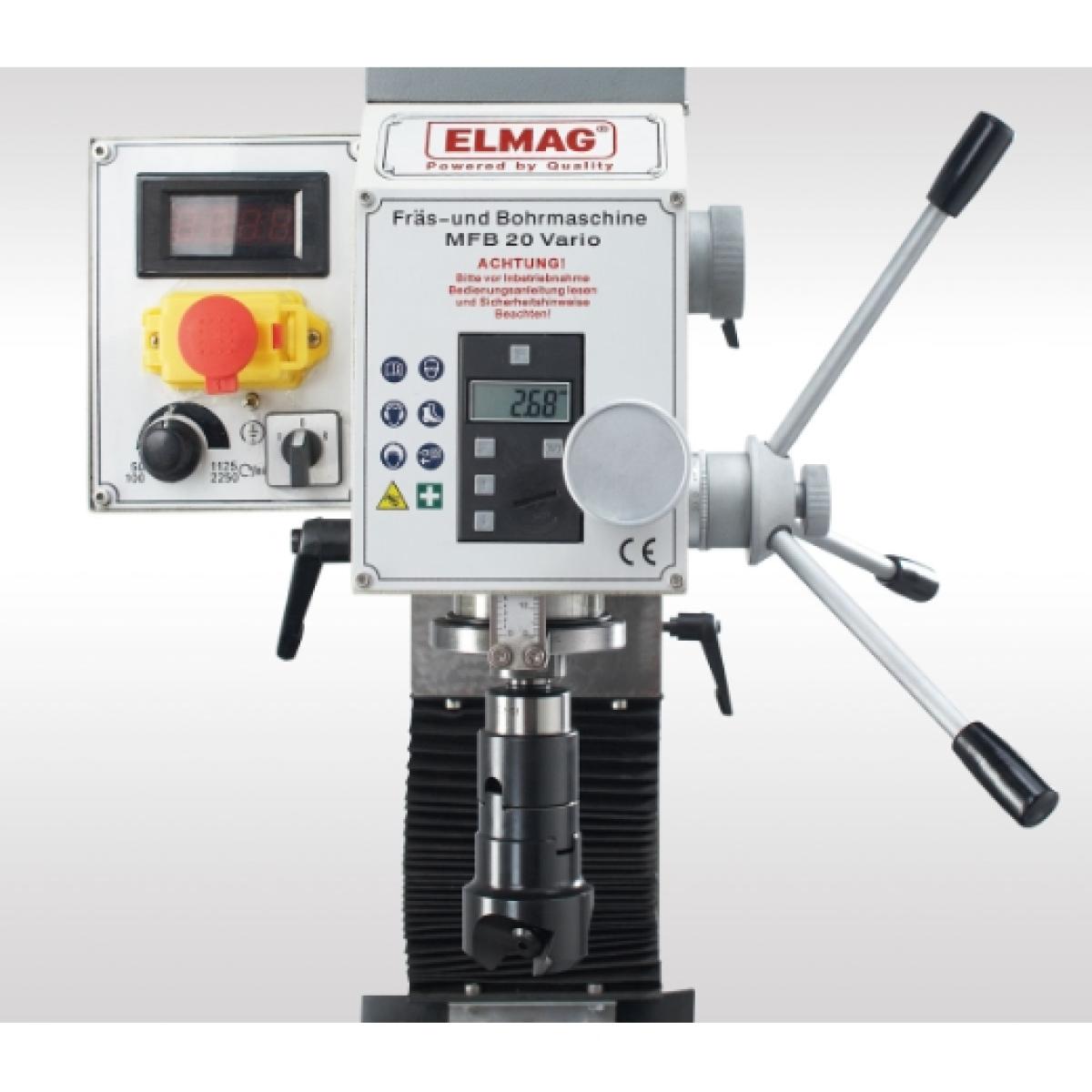

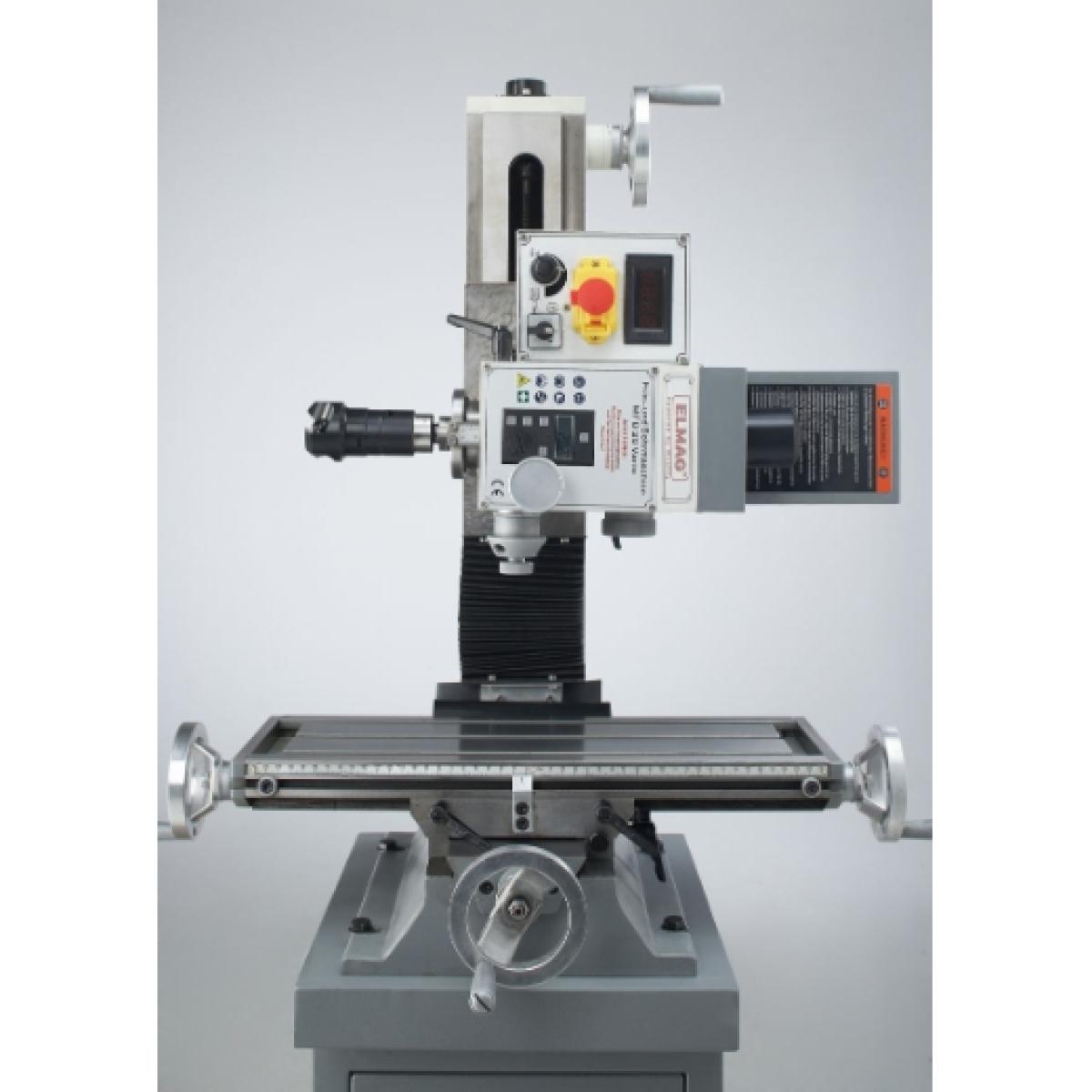

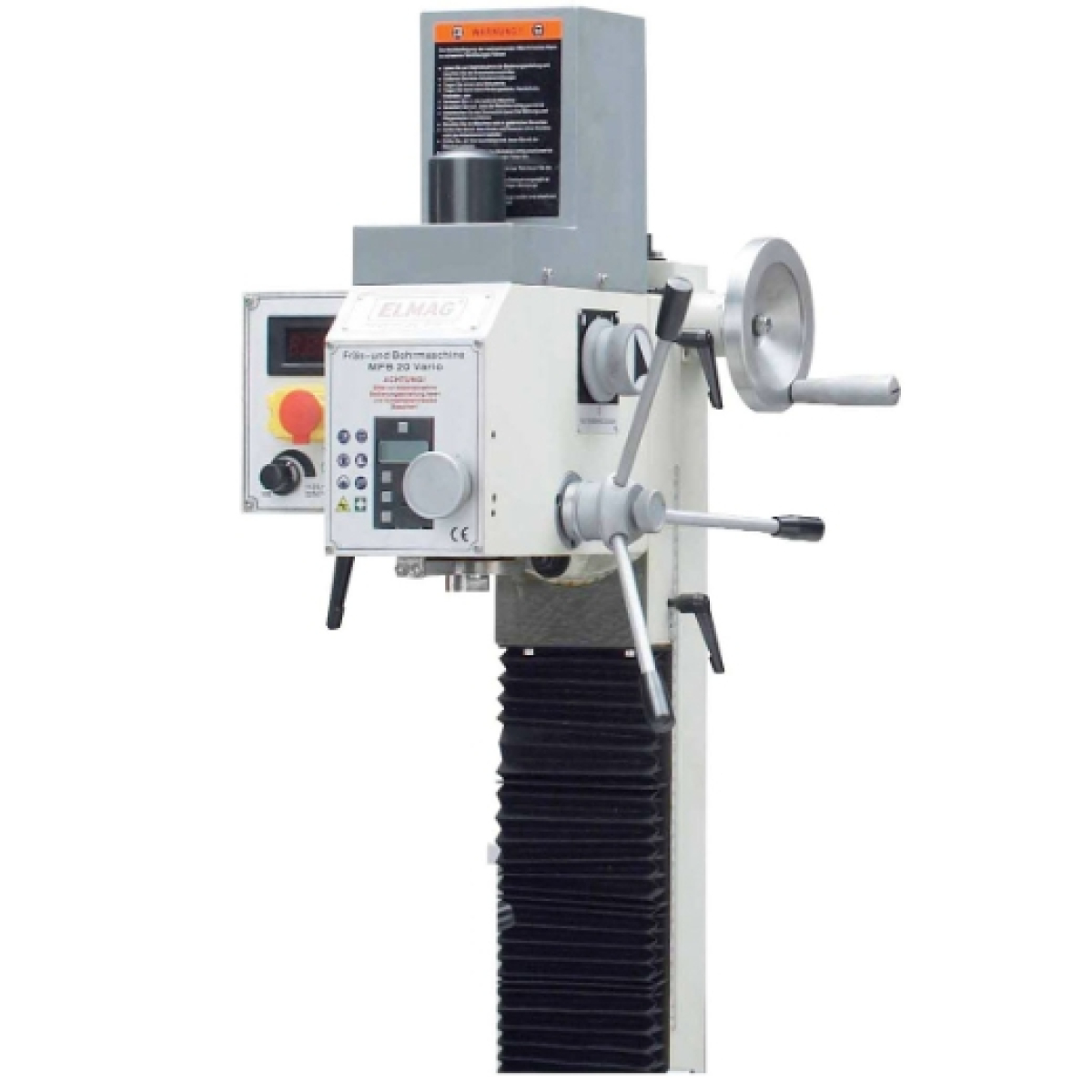

ELMAG Fräs- und Bohreinheit MFB 20 Vario
Serienausstattung

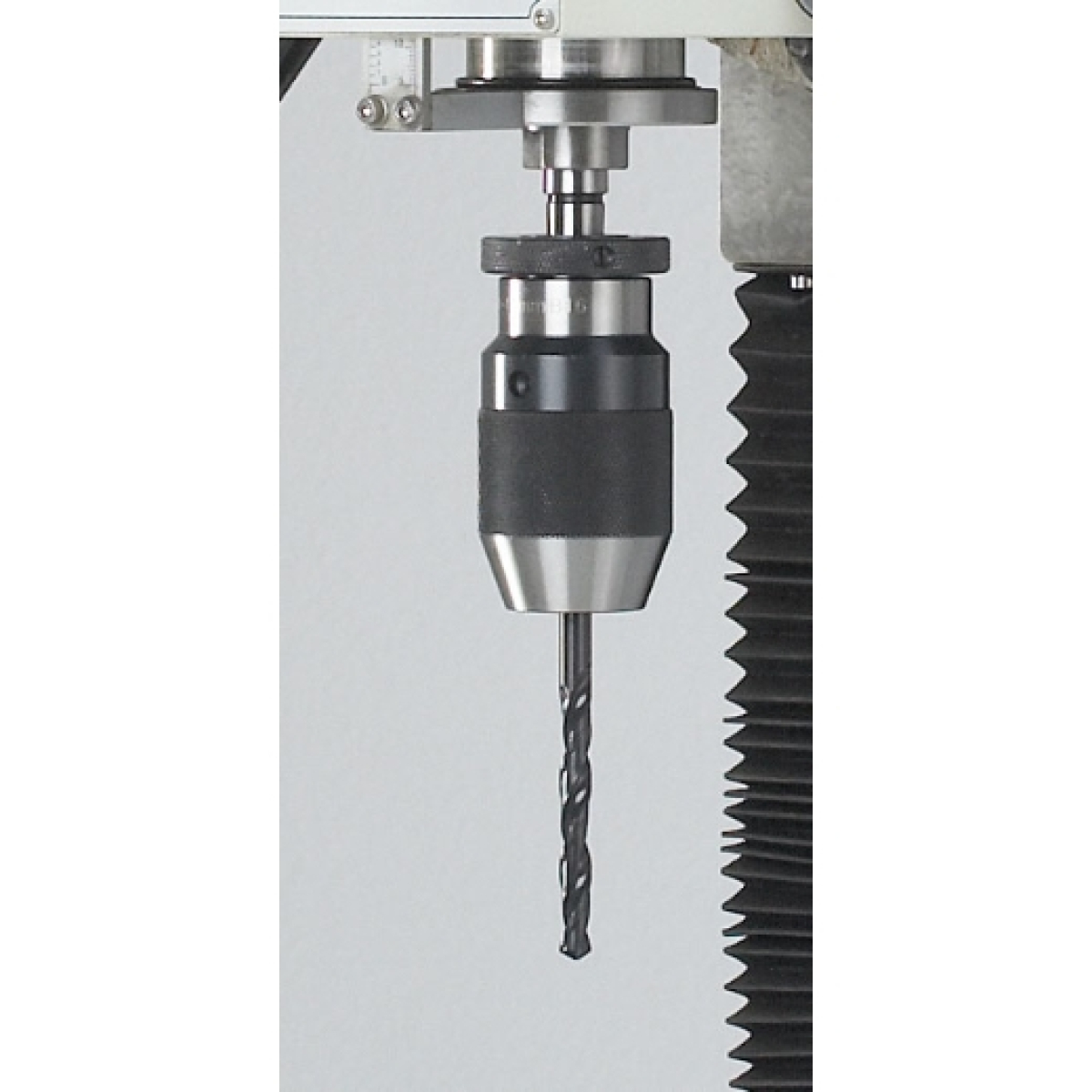

- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
- Not-Aus-Taster / Nullspannungsauslöser
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm

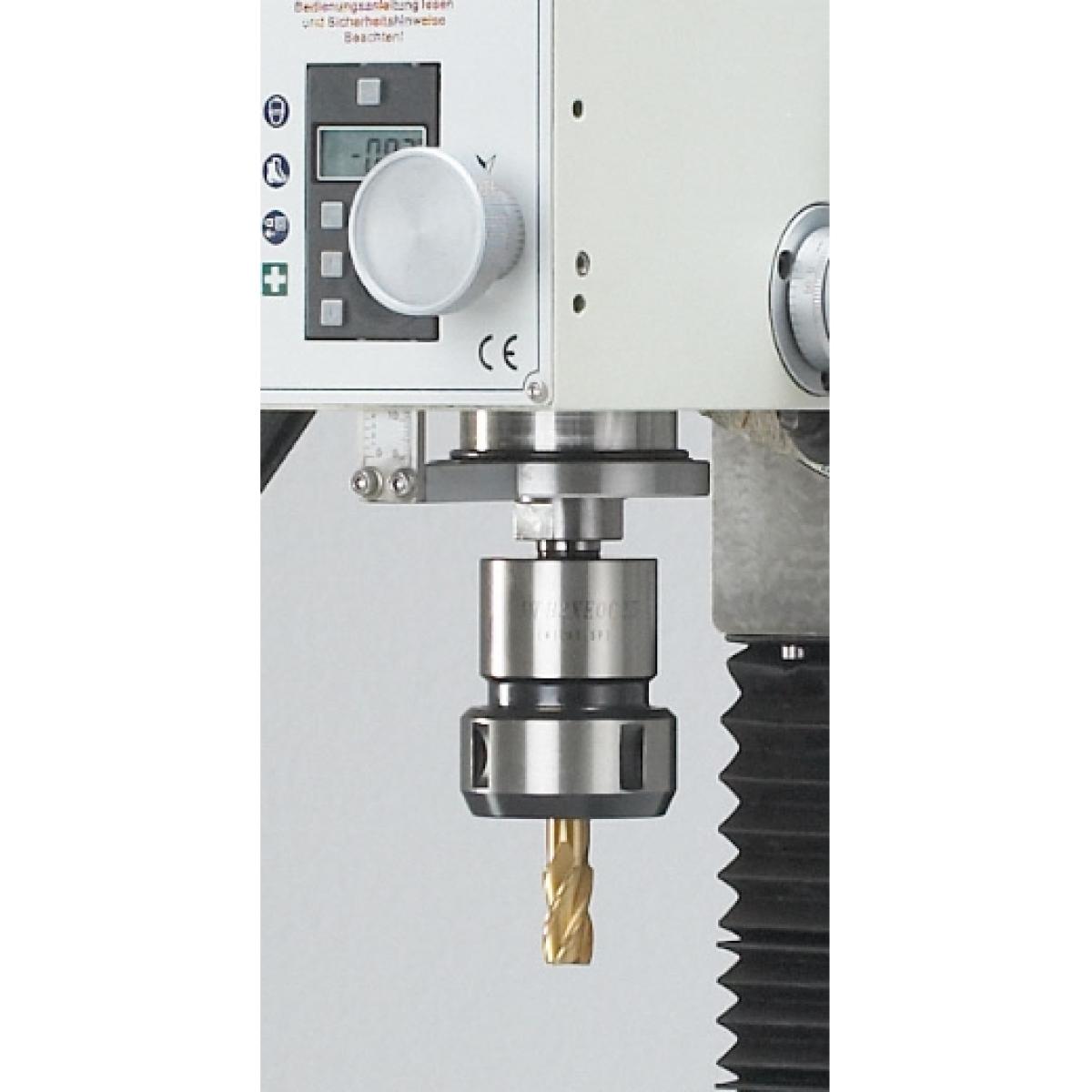

- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
Technische Daten:
Bohrleistung in Stahl: 20mm
Gewindeschneidleistung: M14

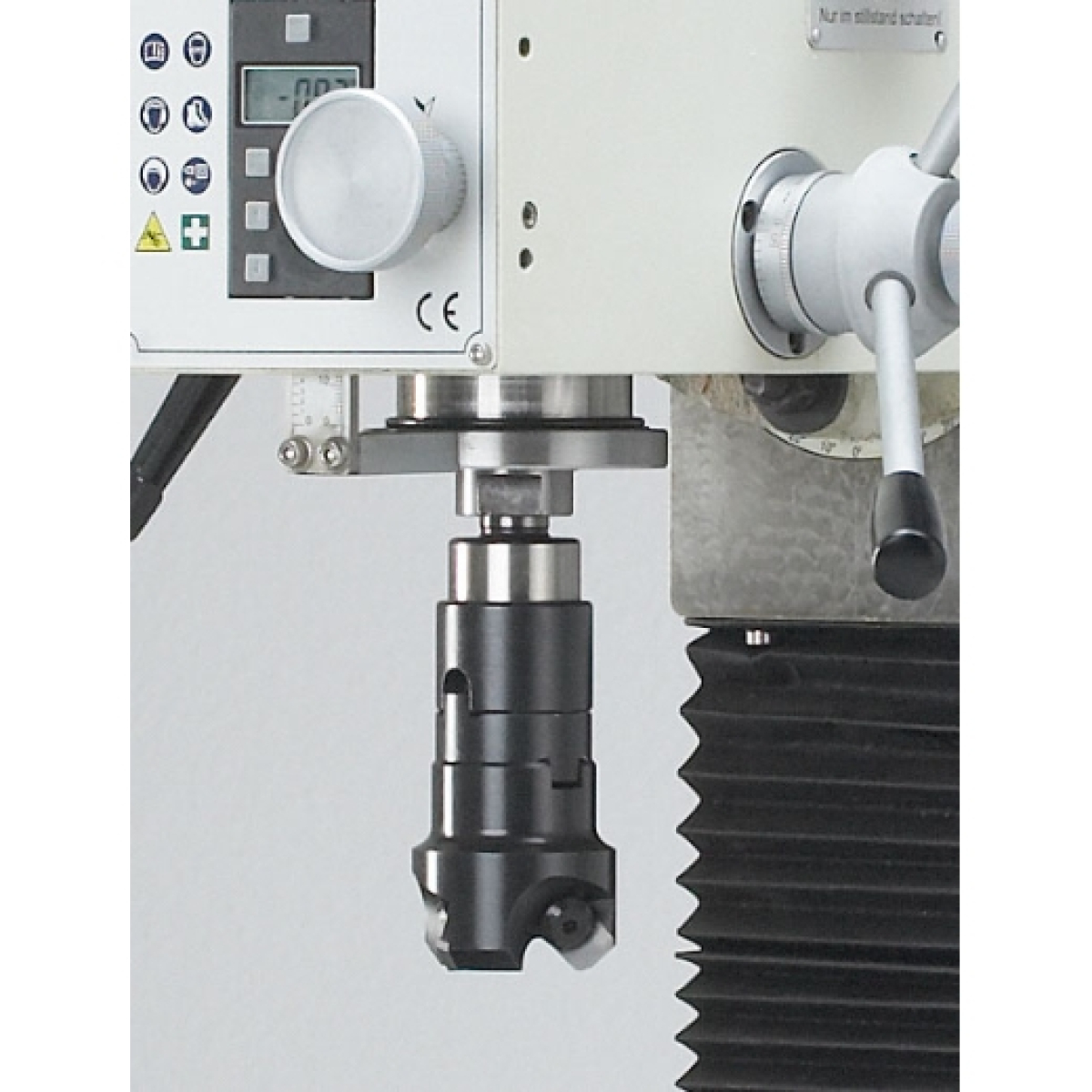

Fräsleistung Planfräser: 63mm
Fräsleistung Schaftfräser: 16mm
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 184mm
Pinolenhub: 50mm
Fräskopfhub: 380mm
Fräskopf Schwenkbereich: ± 90°
Drehzahlbereich 1, stufenlos (MFB): 50 - 1125UpM
Drehzahlbereich 2, stufenlos (MFB): 100 - 2250UpM
Motorleistung (MFB): 600W
Netzanschluss (MFB): 230/50V/Hz
Höhe ab Maschinenbett: 830mm
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
- Not-Aus-Taster / Nullspannungsauslöser
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
- Not-Aus-Taster / Nullspannungsauslöser
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
Technische Daten:
Bohrleistung in Stahl: 20mm
Gewindeschneidleistung: M14
Fräsleistung Planfräser: 63mm
Fräsleistung Schaftfräser: 16mm
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 184mm
Pinolenhub: 50mm
Fräskopfhub: 380mm
Fräskopf Schwenkbereich: ± 90°
Drehzahlbereich 1, stufenlos (MFB): 50 - 1125UpM
Drehzahlbereich 2, stufenlos (MFB): 100 - 2250UpM
Motorleistung (MFB): 600W
Netzanschluss (MFB): 230/50V/Hz
Höhe ab Maschinenbett: 830mm
Ursprungsland: CN
Paketdiensfähig: NEIN
Serienausstattung
- Schnellspannbohrfutter B 16 / 1 - 16 mm
- Kegeldorn MK 2 / B 16 mit IG M10
- Anzugsspindel M10
- Not-Aus-Taster / Nullspannungsauslöser
- Werkzeugsatz / Bedienungsanleitung / CE
Sonderzubehör
- Grundplatte zu MFB 20 Vario mit Koordinatentisch
- Fräsersatz TITAN, 20-teilig, Ø 3 - 20 mm
- Maschinenschraubstock 3“ / 75 mm
- Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 - 16 mm
- Spannzangen-Set MK 2 (ER40), 15-teilig, 2 - 26 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
