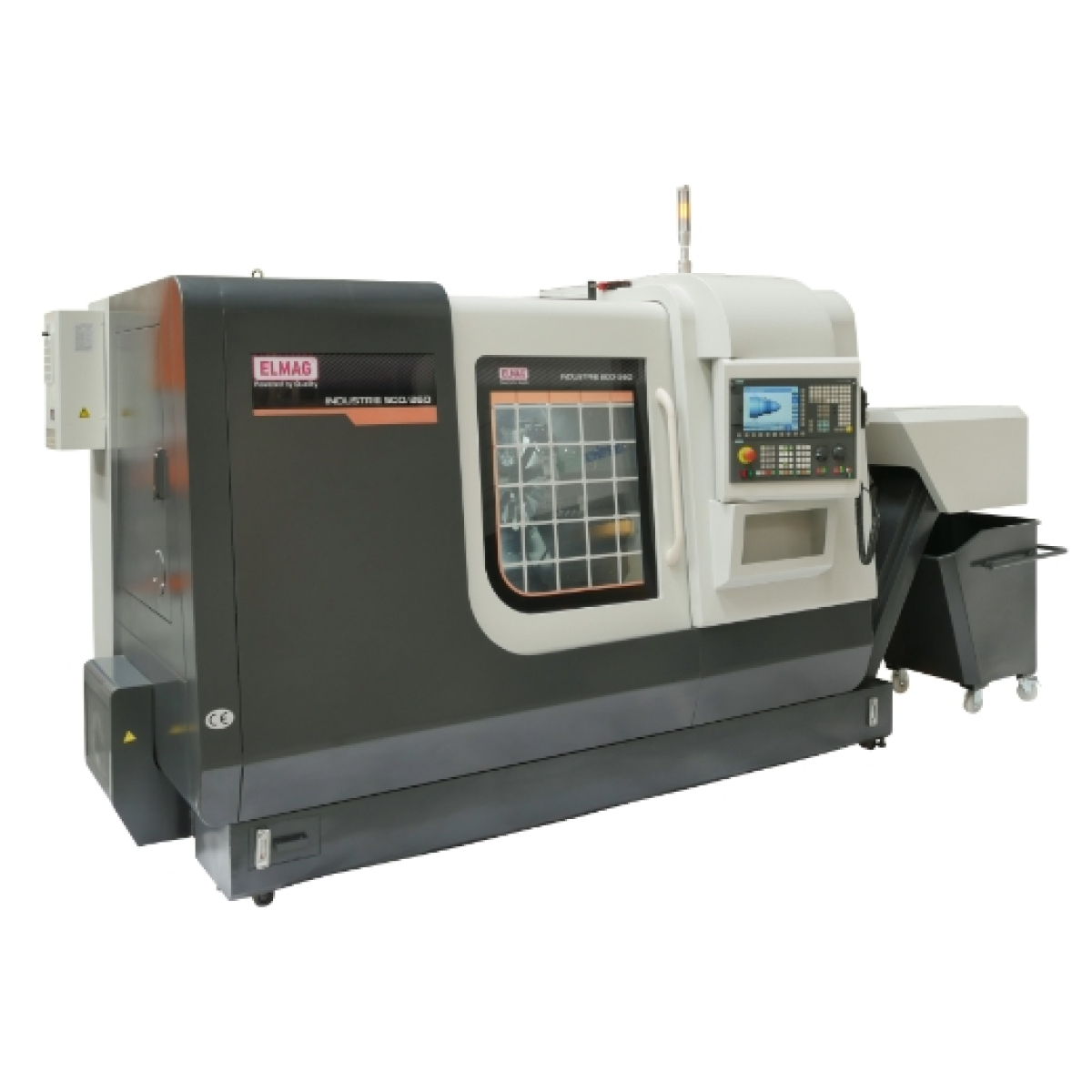

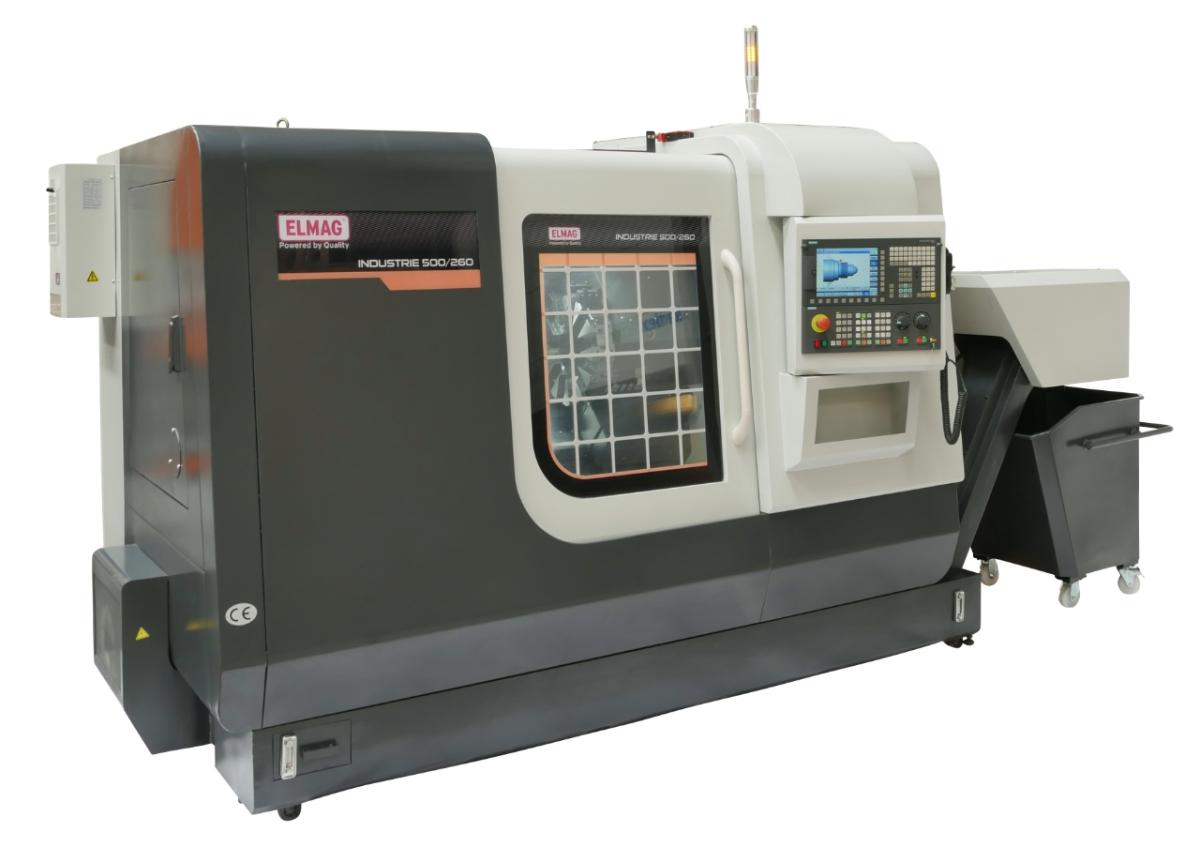

CNC-Drehmaschine 520/260
Diese CNC Drehmaschinen Serie ist ideal für die Bearbeitung von allen Werkstücken in großen Losgrößen. Dank einer sehr umfangreichen Serienausstattung wird eine optimale Produktivität gewährleistet.
Die stabile Gußkonstruktion ermöglicht ein schwingungsfreies Bearbeiten auch bei großer Spanabtragung und hoher Drehzahl.
Durch die schräge Anordnung des Maschinenbettes wird eine Optimierung der Arbeitsleistung und eine besser Spanabfuhr ermöglicht.

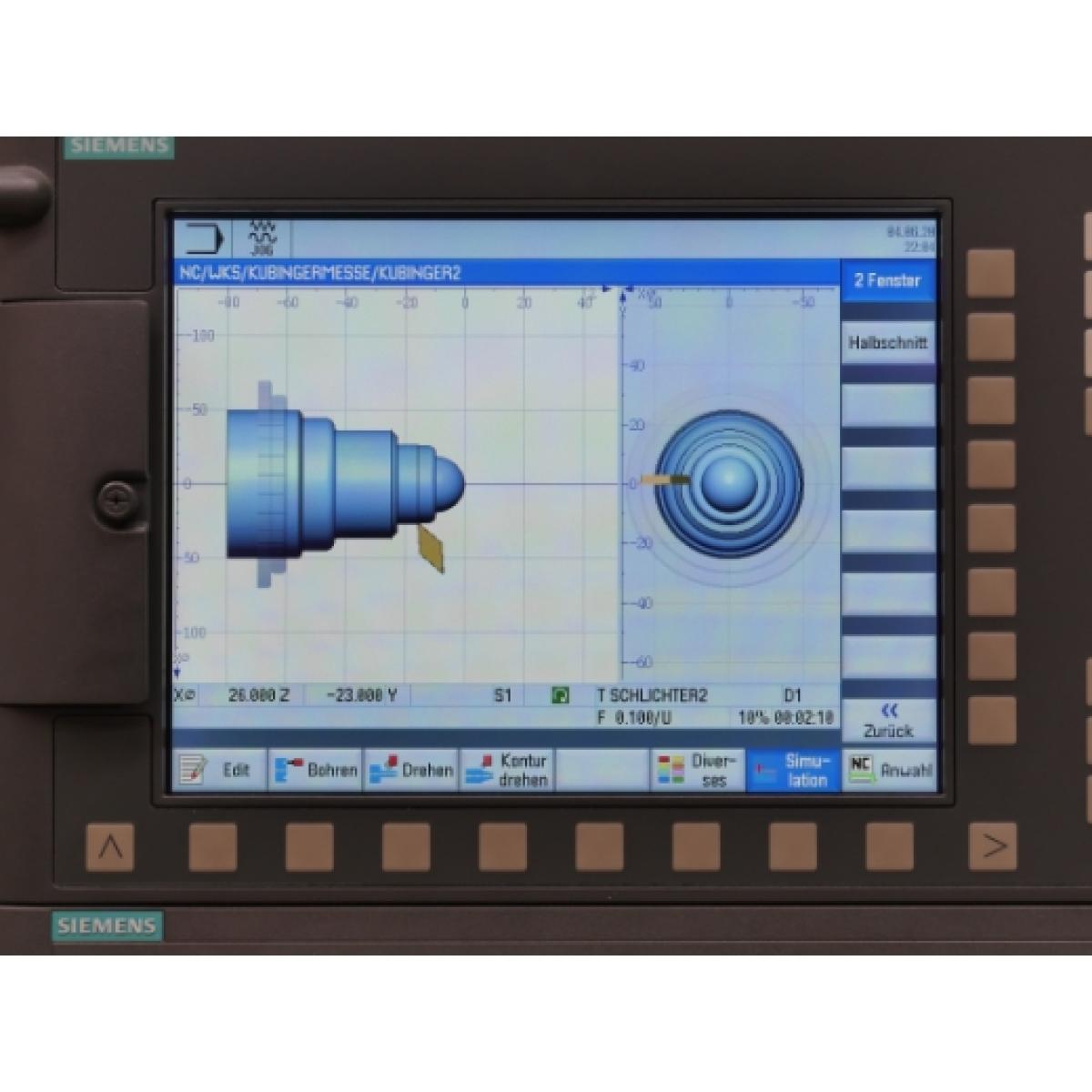

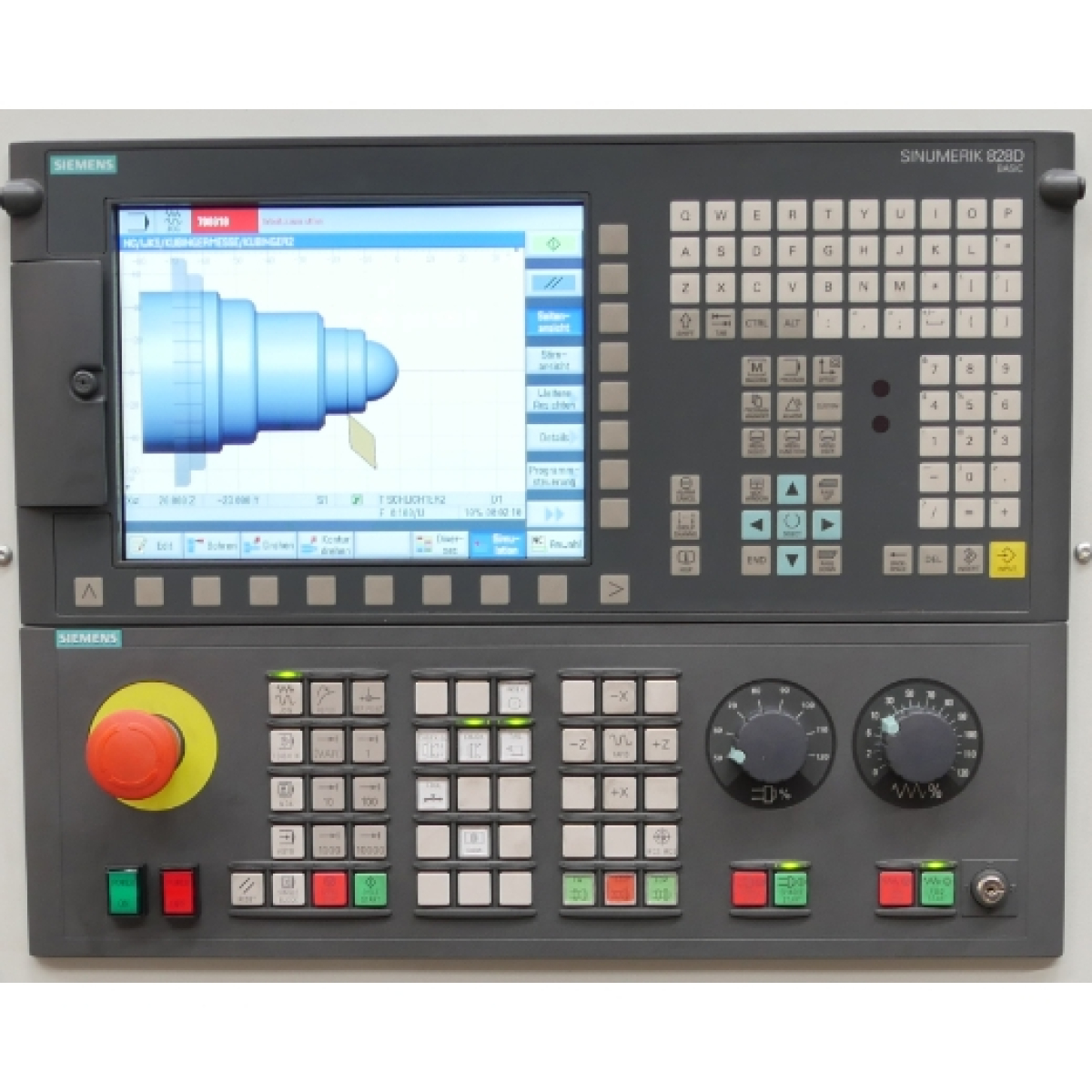

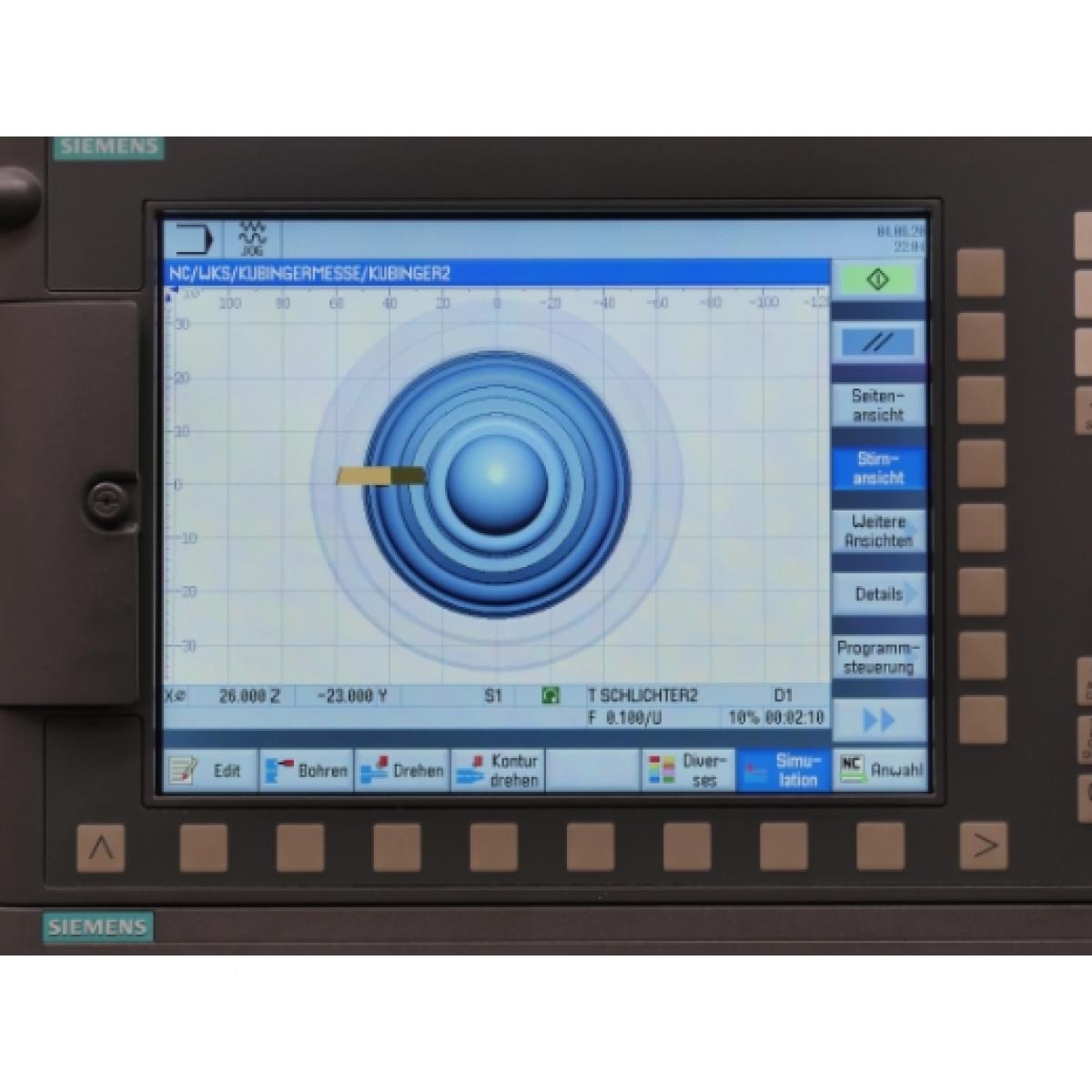

SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Robust und wartungsfrei
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
Serienausstattung:
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 200 mm
- Kugelumlaufspindeln

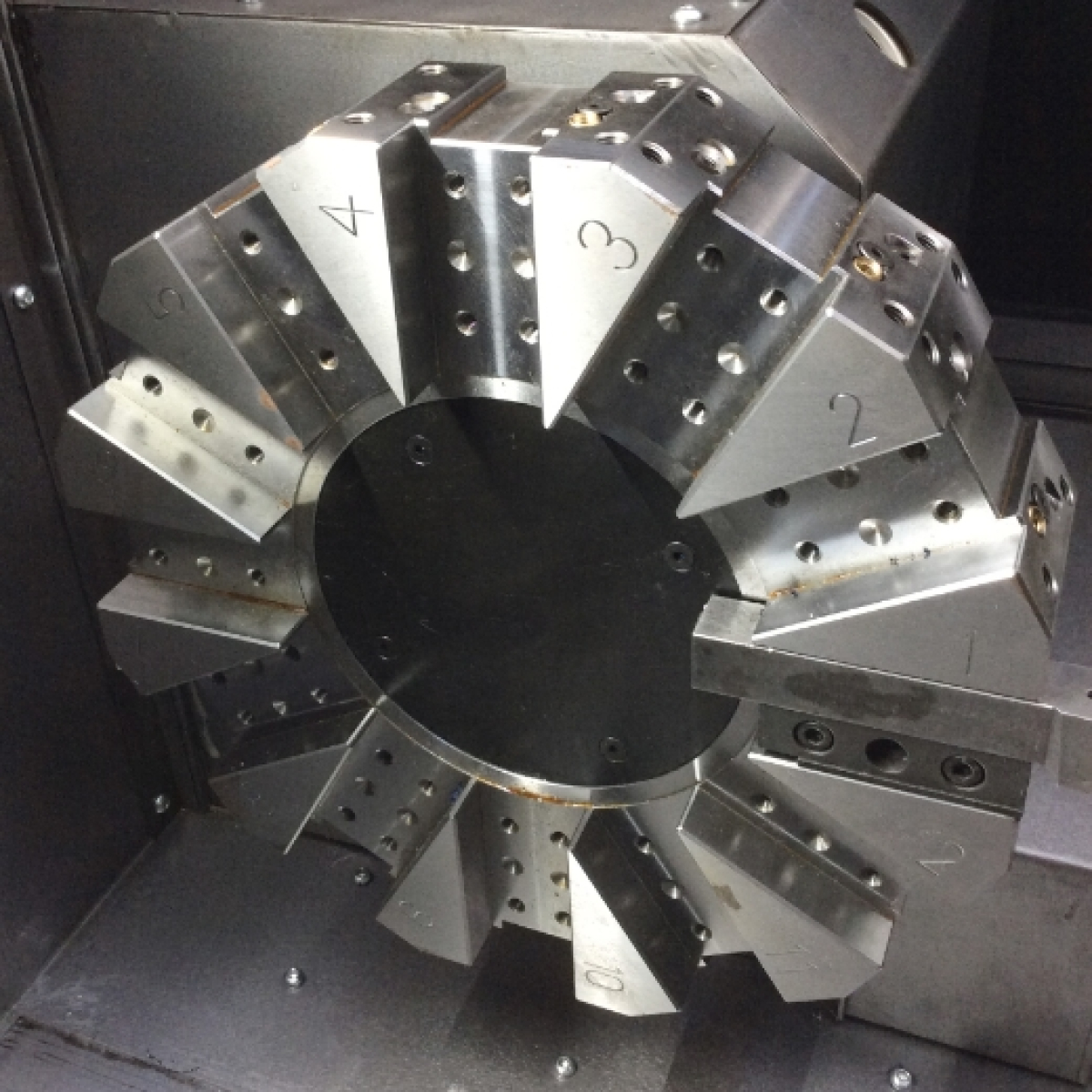

- 12-fach Werkzeugwechsler

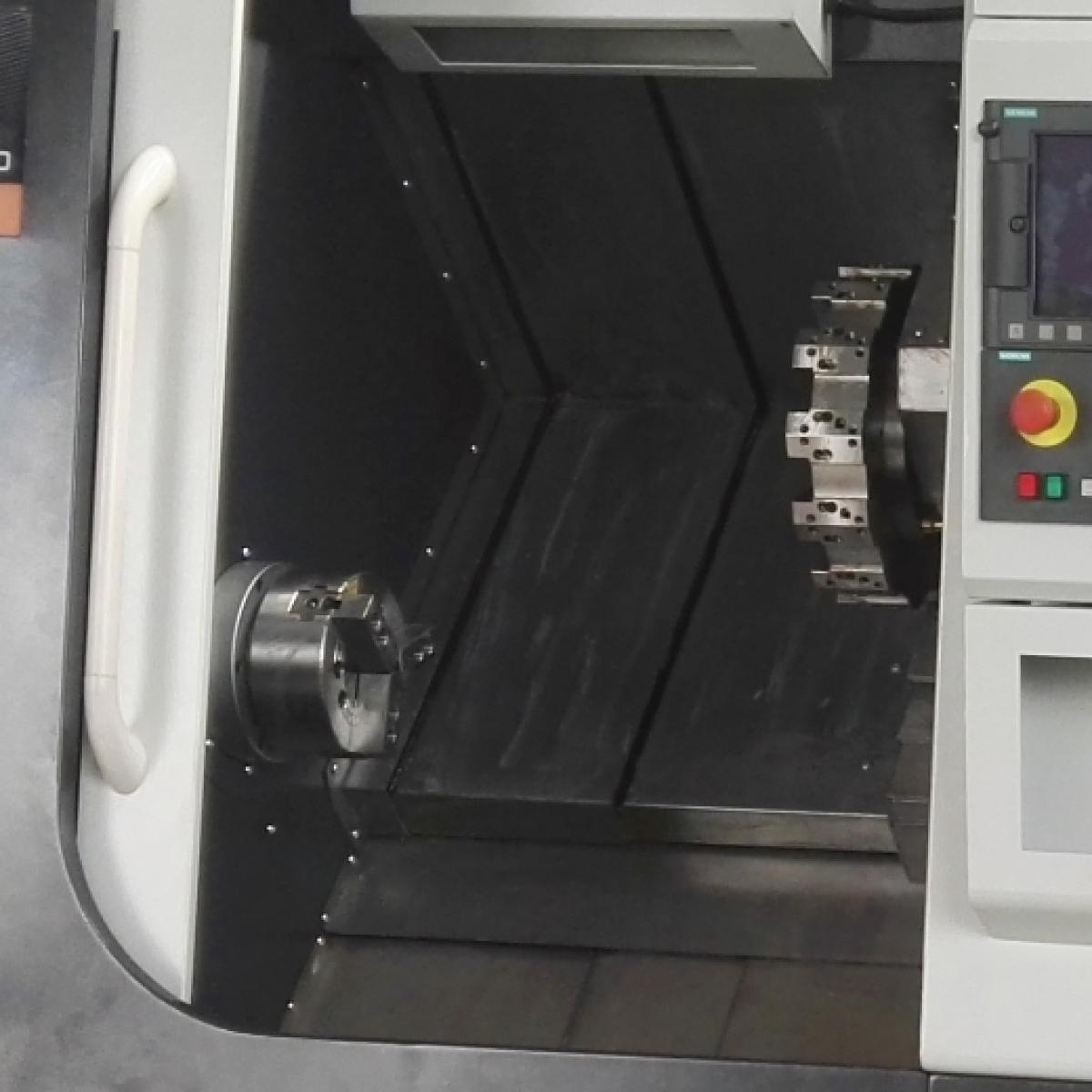

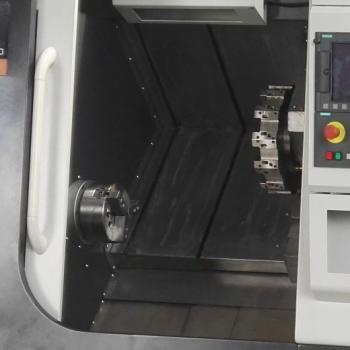

- Abgekapselter Arbeitsbereich
- Hydraulischer Reitstock
- LED-Arbeitsleuchte
- Bedienwerkzeug
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung 120 l Fassungsvermögen
- Hauptmotor Siemens
- Autom. Späneförderer inkl. Behälter
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Technische Daten:
Spitzenweite: 600mm
Spitzenhöhe: 250mm
Drehdurchmesser über Bett: 520mm
Drehdurchmesser über Schlitten: 250mm
Drehmeißelquerschnitt, max.: 25x25mm
Spindelaufnahme (Drehspindel): A2-6/Kegel 6mm
Verfahrweg X-Achse: 255
Spindelbohrung: 70mm
Drehzahlbereich 1, stufenlos: 0-5000UpM
Längsvorschübe: max. 20000mm/U
Quervorschübe: max. 24000mm/U
Pinolenaufnahme: MK 4
Pinolendurchmesser: 80mm
Pinolenweg: 120mm
Motorleistung: 15000W
Netzanschluss: 400/50V/Hz
Positioniergenauigkeiten: 0,01mm
Werkzeugplätze: 12
Bohrstangenaufnahme: 40mm
Hydraulisches Spannfutter: 200mm
Wiederholgenauigkeiten: 0,03mm
Drehlänge: 500mm
Ursprungsland: CN
Paketdiensfähig: NEIN
CNC-Drehmaschine 520/260
Diese CNC Drehmaschinen Serie ist ideal für die Bearbeitung von allen Werkstücken in großen Losgrößen. Dank einer sehr umfangreichen Serienausstattung wird eine optimale Produktivität gewährleistet.
Die stabile Gußkonstruktion ermöglicht ein schwingungsfreies Bearbeiten auch bei großer Spanabtragung und hoher Drehzahl.
Durch die schräge Anordnung des Maschinenbettes wird eine Optimierung der Arbeitsleistung und eine besser Spanabfuhr ermöglicht.
SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Robust und wartungsfrei
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
Serienausstattung:
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 200 mm
- Kugelumlaufspindeln
- 12-fach Werkzeugwechsler
- Abgekapselter Arbeitsbereich
- Hydraulischer Reitstock
- LED-Arbeitsleuchte
- Bedienwerkzeug
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung 120 l Fassungsvermögen
- Hauptmotor Siemens
- Autom. Späneförderer inkl. Behälter
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Diese CNC Drehmaschinen Serie ist ideal für die Bearbeitung von allen Werkstücken in großen Losgrößen. Dank einer sehr umfangreichen Serienausstattung wird eine optimale Produktivität gewährleistet.
Die stabile Gußkonstruktion ermöglicht ein schwingungsfreies Bearbeiten auch bei großer Spanabtragung und hoher Drehzahl.
Durch die schräge Anordnung des Maschinenbettes wird eine Optimierung der Arbeitsleistung und eine besser Spanabfuhr ermöglicht.
SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Robust und wartungsfrei
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
Serienausstattung:
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 200 mm
- Kugelumlaufspindeln
- 12-fach Werkzeugwechsler
- Abgekapselter Arbeitsbereich
- Hydraulischer Reitstock
- LED-Arbeitsleuchte
- Bedienwerkzeug
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung 120 l Fassungsvermögen
- Hauptmotor Siemens
- Autom. Späneförderer inkl. Behälter
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Technische Daten:
Spitzenweite: 600mm
Spitzenhöhe: 250mm
Drehdurchmesser über Bett: 520mm
Drehdurchmesser über Schlitten: 250mm
Drehmeißelquerschnitt, max.: 25x25mm
Spindelaufnahme (Drehspindel): A2-6/Kegel 6mm
Verfahrweg X-Achse: 255
Spindelbohrung: 70mm
Drehzahlbereich 1, stufenlos: 0-5000UpM
Längsvorschübe: max. 20000mm/U
Quervorschübe: max. 24000mm/U
Pinolenaufnahme: MK 4
Pinolendurchmesser: 80mm
Pinolenweg: 120mm
Motorleistung: 15000W
Netzanschluss: 400/50V/Hz
Positioniergenauigkeiten: 0,01mm
Werkzeugplätze: 12
Bohrstangenaufnahme: 40mm
Hydraulisches Spannfutter: 200mm
Wiederholgenauigkeiten: 0,03mm
Drehlänge: 500mm
Ursprungsland: CN
Paketdiensfähig: NEIN
CNC-Drehmaschine 520/260
Diese CNC Drehmaschinen Serie ist ideal für die Bearbeitung von allen Werkstücken in großen Losgrößen. Dank einer sehr umfangreichen Serienausstattung wird eine optimale Produktivität gewährleistet.
Die stabile Gußkonstruktion ermöglicht ein schwingungsfreies Bearbeiten auch bei großer Spanabtragung und hoher Drehzahl.
Durch die schräge Anordnung des Maschinenbettes wird eine Optimierung der Arbeitsleistung und eine besser Spanabfuhr ermöglicht.
SIEMENS SINUMERIK 828D
- Panelbasierte Kompakt-CNC
- Bis zu 8 Achsen/Spindel
- 8,4“ Farbdisplay
- CNC-Anwenderspeicher bis zu 5 MB
- 4 interpolierende Achsen
- 256 Werkzeugspeicherplätze
Robust und wartungsfrei
Eine Bedientafelfront aus Magnesiumdruckguss, das panelbasierte CNC-Design mit wenigen Schnittstellen sowie eine hohe Schutzart macht die SINUMERIK 828D Steuerung auch in rauer Umgebung zum verlässlichen Partner. Durch den lüfter- und festplattenlosen Aufbau sowie die NV-RAM Speichertechnologie ohne Pufferbatterie ist die SINUMERIK 828D eine völlig wartungsfreie CNC-Steuerung.
Serienausstattung:
- CNC-Steuerung SIEMENS SINUMERIK 828D
- SIEMENS Servomotor an X- und Z-Achse
- Hydraulisches Dreibacken-Drehfutter 200 mm
- Kugelumlaufspindeln
- 12-fach Werkzeugwechsler
- Abgekapselter Arbeitsbereich
- Hydraulischer Reitstock
- LED-Arbeitsleuchte
- Bedienwerkzeug
- Autom. Zentralschmierung
- Integrierte Ölschmierung
- Integrierte Kühlmitteleinrichtung 120 l Fassungsvermögen
- Hauptmotor Siemens
- Autom. Späneförderer inkl. Behälter
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
