ELMAG CNC Bearbeitungszentrum 3-Achsen

ELMAG CNC-Bearbeitungszentren
Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungenschützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel

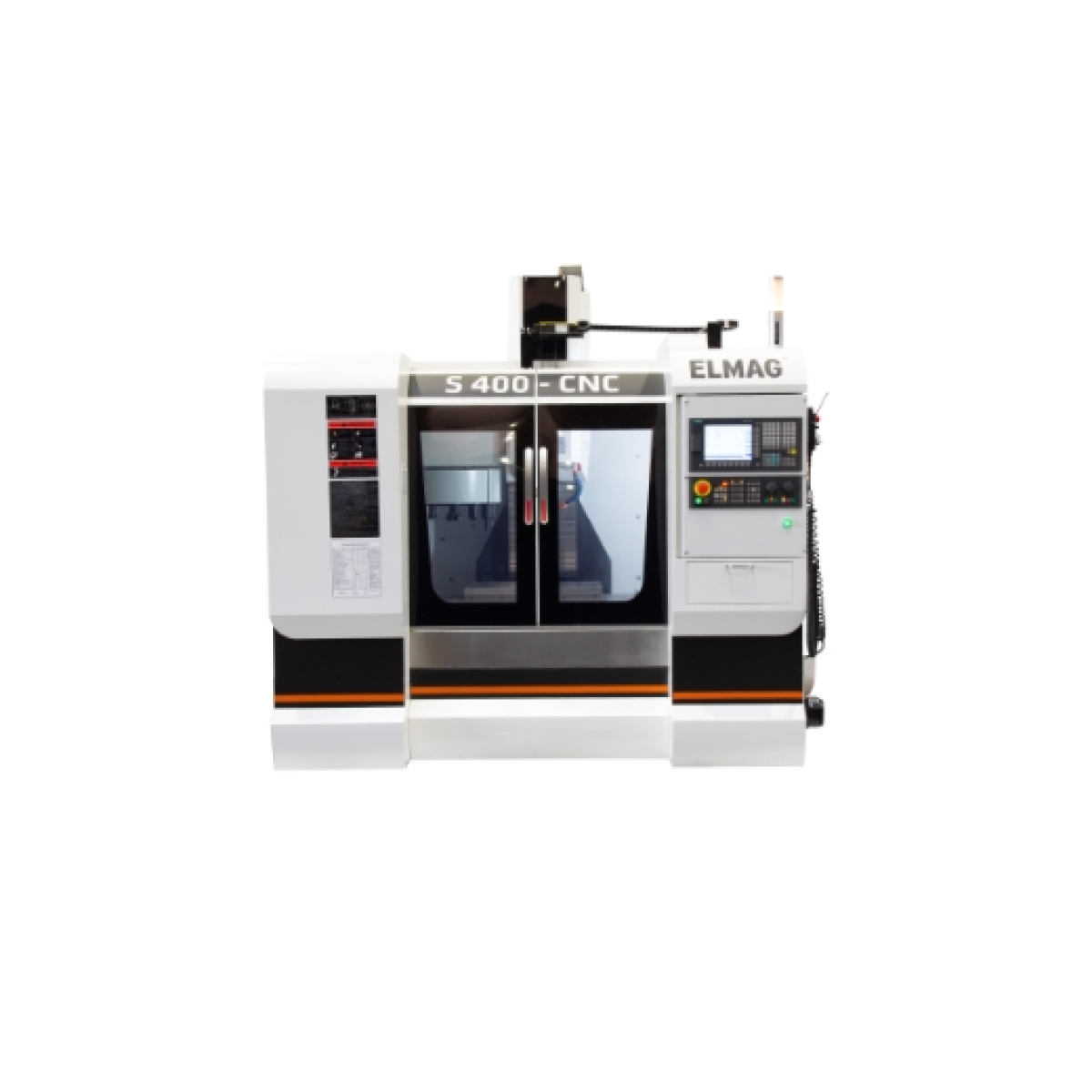

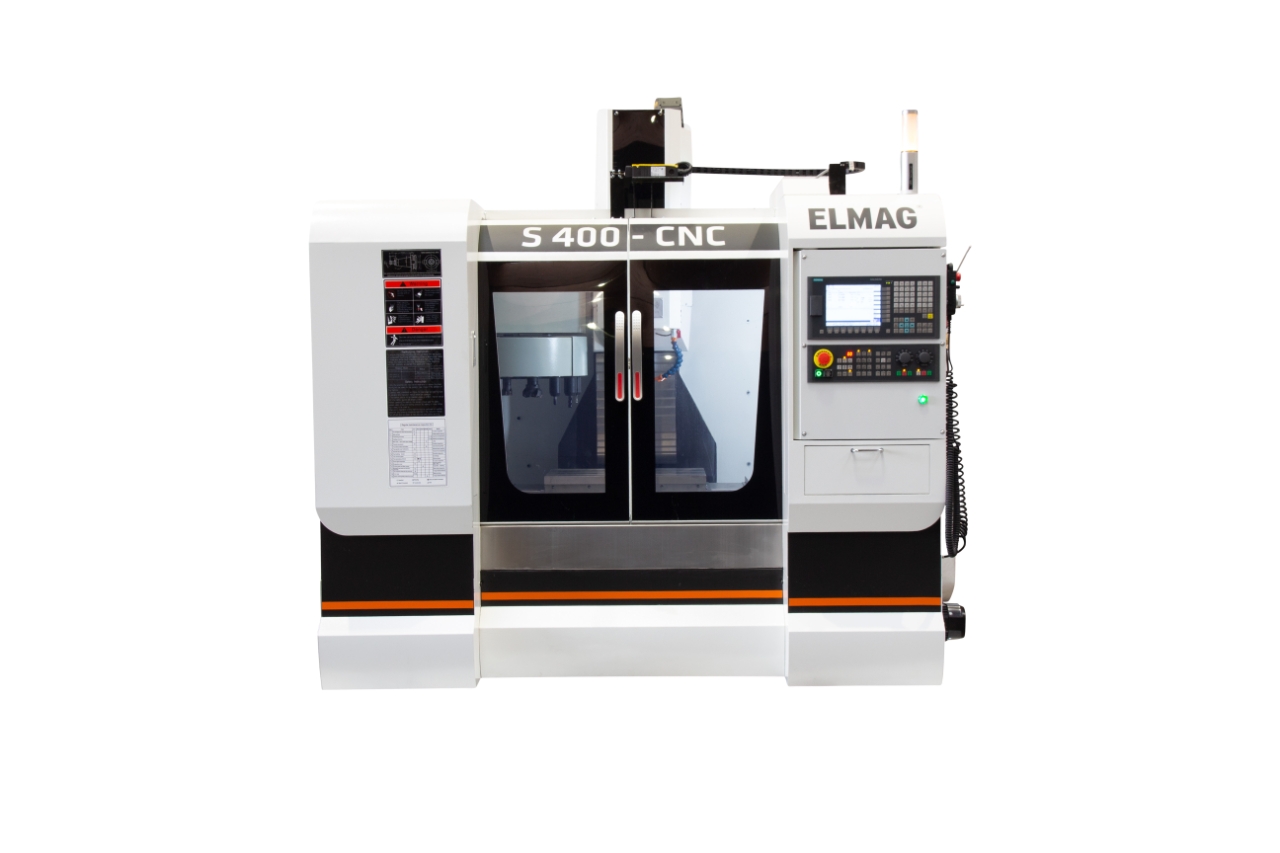

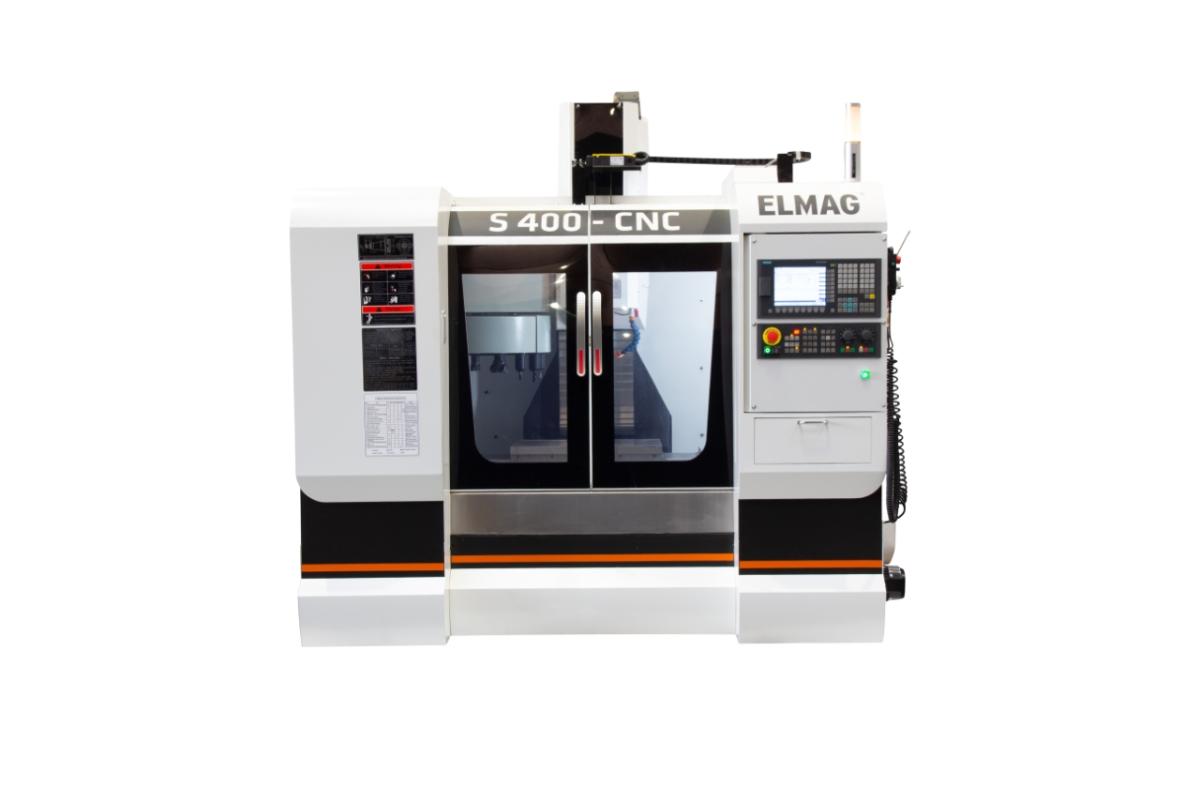

Zum schnellen Einrichten der Maschine und zum manuellen Verfahren verfügt die S400-CNC über ein elektronisches Handrad

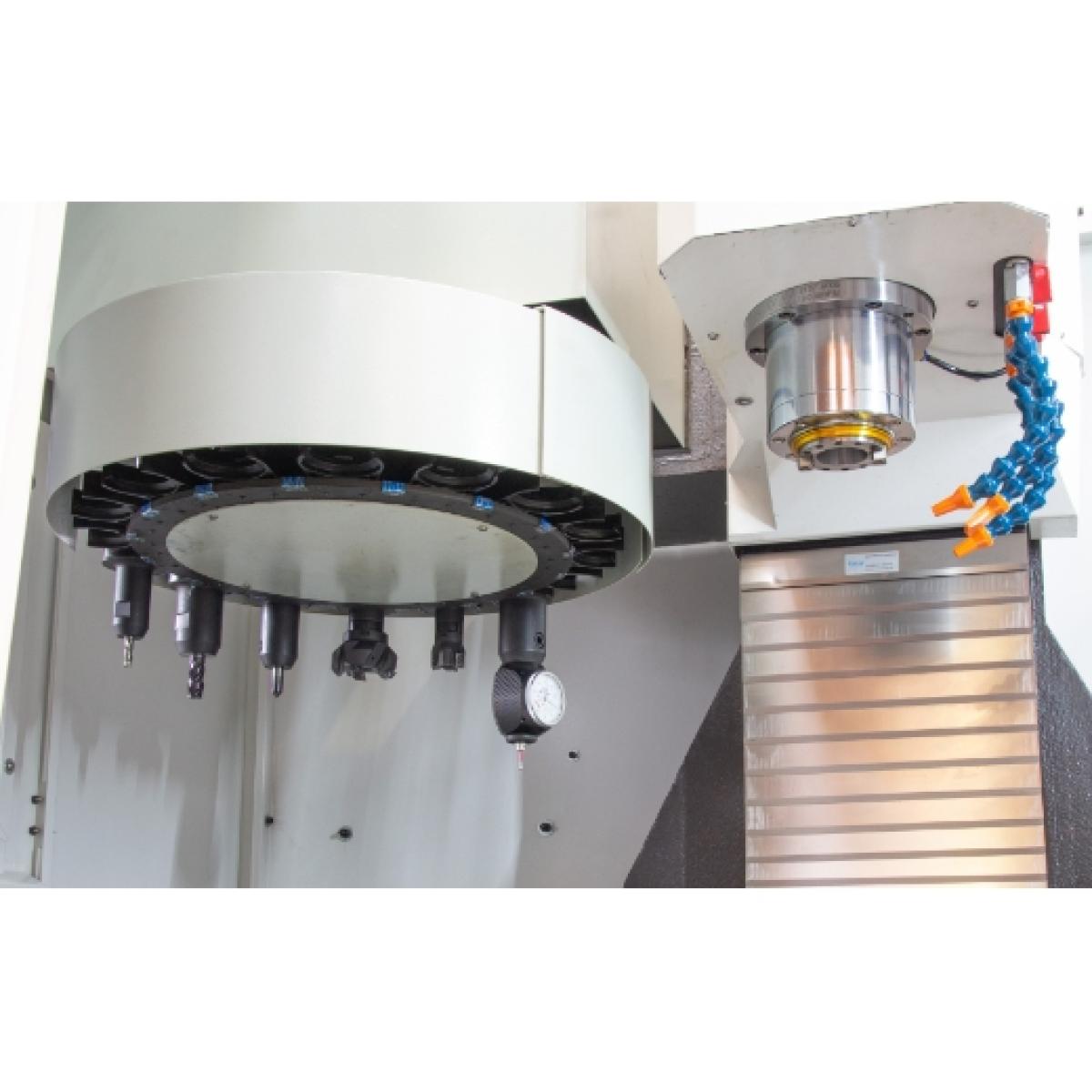

Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus


Technische Daten:
Verfahrweg X-Achse: 400mm
Verfahrweg Y-Achse: 350mm
Verfahrweg Z-Achse: 400mm
Tischabmessungen: 600 x 350mm
Tischbelastbarkeit: 100kg
T-Nuten, Anzahl: 3
T-Nuten, Breite: 14mm
T-Nuten, Abstand: 120mm
Pinolenabstand Tisch: 120-520mm
Ausladung: 325mm
Drehzahlbereich: 40 - 8000UpM
Spindelaufnahme: BT 40
Eilgang X-Achse: 500mm/s
Eilgang Y-Achse: 500mm/s
Eilgang Z-Achse: 400mm/s
Arbeitsvorschub X-Achse: 2 - 10000mm/min
Arbeitsvorschub Y-Achse: 2 - 10000mm/min
Arbeitsvorschub Z-Achse: 2 - 10000mm/min
Werkzeugmagazin Kapazität: 16
Werkzeugmagazin Typ: Umbrella Typ
Max. Werkzeugdurchmesser: 8mm
Max. Werkzeuglänge: 80/130mm
Max. Werkzeuggewicht: 300kg
Werkzeugwechselzeit: 3 - 7sec
Positioniergenauigkeiten: ± 0,005mm
Wiederholgenauigkeiten: ± 0,003mm
Motorleistung: 5500W
Netzanschluss: 400/50V/Hz
Abmessungen: 3360x2060x2380mm
Gewicht: 2000kg
Ursprungsland: CN
Paketdiensfähig: NEIN

SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze

Hohe Qualitätsstandards
Die SINUMERIK 828D ADVANCED bringt Schwung in die Zerspanungstechnik. Die CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
Dank eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen.

Optimiert für einfache Fräsanwendungen
Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.

Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- Steuerung SIEMENS 828D
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
