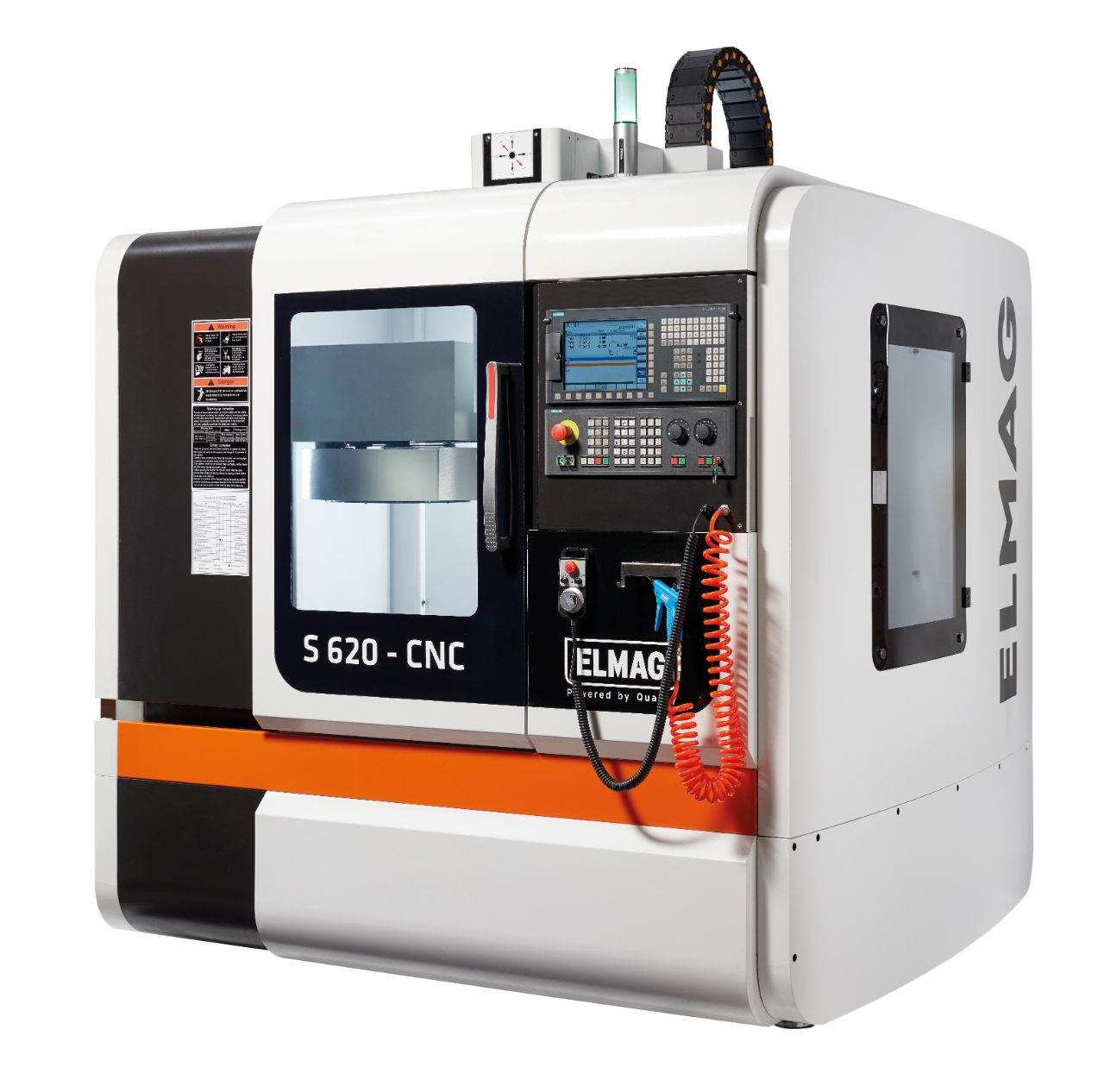

ELMAG CNC Bearbeitungszentrum 3-Achsen
ELMAG CNC-Bearbeitungszentren
Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungenschützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel
Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus
Technische Daten:
Verfahrweg X-Achse: 650mm
Verfahrweg Y-Achse: 400mm
Verfahrweg Z-Achse: 500mm
Tischabmessungen: 920 x 400mm
Tischbelastbarkeit: 300kg
T-Nuten, Anzahl: 3
T-Nuten, Breite: 14mm
T-Nuten, Abstand: 120mm
Pinolenabstand Tisch: 120 - 620mm
Spindeldrehmoment: 36/72Nm
Ausladung: 395mm
Drehzahlbereich: 40 - 8000UpM
Spindelaufnahme: BT 40
Eilgang X-Achse: 500mm/s
Eilgang Y-Achse: 500mm/s
Eilgang Z-Achse: 300mm/s
Arbeitsvorschub X-Achse: 1 - 10000mm/min
Arbeitsvorschub Y-Achse: 1 - 10000mm/min
Arbeitsvorschub Z-Achse: 1 - 10000mm/min
Werkzeugmagazin Kapazität: 16
Max. Werkzeugdurchmesser (voll/leer): 80/150mm
Max. Werkzeuglänge: 300mm
Max. Werkzeuggewicht: 8kg
Werkzeugwechselzeit: 1,75sec
Vorschubantrieb (X/Y/Z): 1.2/1.2/1.4 - 2.2/2.2/3.55kW
Positioniergenauigkeiten: ± 0,005mm
Wiederholgenauigkeiten: ± 0,003mm
Motorleistung: 7500W
Netzanschluss: 400/50V/Hz
Abmessungen: 2160x2535x2280mm
Gewicht: 3300kg
Ursprungsland: CN
Paketdiensfähig: NEIN
SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze
Hohe Qualitätsstandards
Die SINUMERIK 828D ADVANCED bringt Schwung in die Zerspanungstechnik, CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
Danke eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen vorbereitet.
Optimiert für einfache Fräsanwendungen
Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- Steuerung SIEMENS 828D
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
Vorgespannte Kugelumlaufspindeln in allen Achsen - angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse - Verschleiß von Spindel und Führung wird minimiert
Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungenschützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel
Inkl. 10/16-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug
SIEMENS 828D, Wirtschaftlichkeit, einfaches Handling und perfekte Performance zeichnen diese Steuerung aus
Technische Daten:
Verfahrweg X-Achse: 650mm
Verfahrweg Y-Achse: 400mm
Verfahrweg Z-Achse: 500mm
Tischabmessungen: 920 x 400mm
Tischbelastbarkeit: 300kg
T-Nuten, Anzahl: 3
T-Nuten, Breite: 14mm
T-Nuten, Abstand: 120mm
Pinolenabstand Tisch: 120 - 620mm
Spindeldrehmoment: 36/72Nm
Ausladung: 395mm
Drehzahlbereich: 40 - 8000UpM
Spindelaufnahme: BT 40
Eilgang X-Achse: 500mm/s
Eilgang Y-Achse: 500mm/s
Eilgang Z-Achse: 300mm/s
Arbeitsvorschub X-Achse: 1 - 10000mm/min
Arbeitsvorschub Y-Achse: 1 - 10000mm/min
Arbeitsvorschub Z-Achse: 1 - 10000mm/min
Werkzeugmagazin Kapazität: 16
Max. Werkzeugdurchmesser (voll/leer): 80/150mm
Max. Werkzeuglänge: 300mm
Max. Werkzeuggewicht: 8kg
Werkzeugwechselzeit: 1,75sec
Vorschubantrieb (X/Y/Z): 1.2/1.2/1.4 - 2.2/2.2/3.55kW
Positioniergenauigkeiten: ± 0,005mm
Wiederholgenauigkeiten: ± 0,003mm
Motorleistung: 7500W
Netzanschluss: 400/50V/Hz
Abmessungen: 2160x2535x2280mm
Gewicht: 3300kg
Ursprungsland: CN
Paketdiensfähig: NEIN
SIEMENS SINUMERIK 828D ADVANCED
- Panelbasierte Kompakt-CNC-Steuerung
- Bis zu 5 Achsen/Spindel
- 7,5' Farbdisplay
- CNC-Anwenderspeicher bis zu 1 MB
- 4 interpolierende Achsen
- 64 Werkzeugspeicherplätze
Hohe Qualitätsstandards
Die SINUMERIK 828D ADVANCED bringt Schwung in die Zerspanungstechnik, CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt!
Danke eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen vorbereitet.
Optimiert für einfache Fräsanwendungen
Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.
Optional erhältlich:
- Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
- Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
- Programmierhandbücher für Drehen und Fräsen
- Trainingsunterlagen für Shopmill und Shopturn
- Steuerung SIEMENS 828D
- FANUC CNC-System
- 16-fach Werkzeugwechsler
- Späneförderer
- 4. Achse (A-Achse)
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
