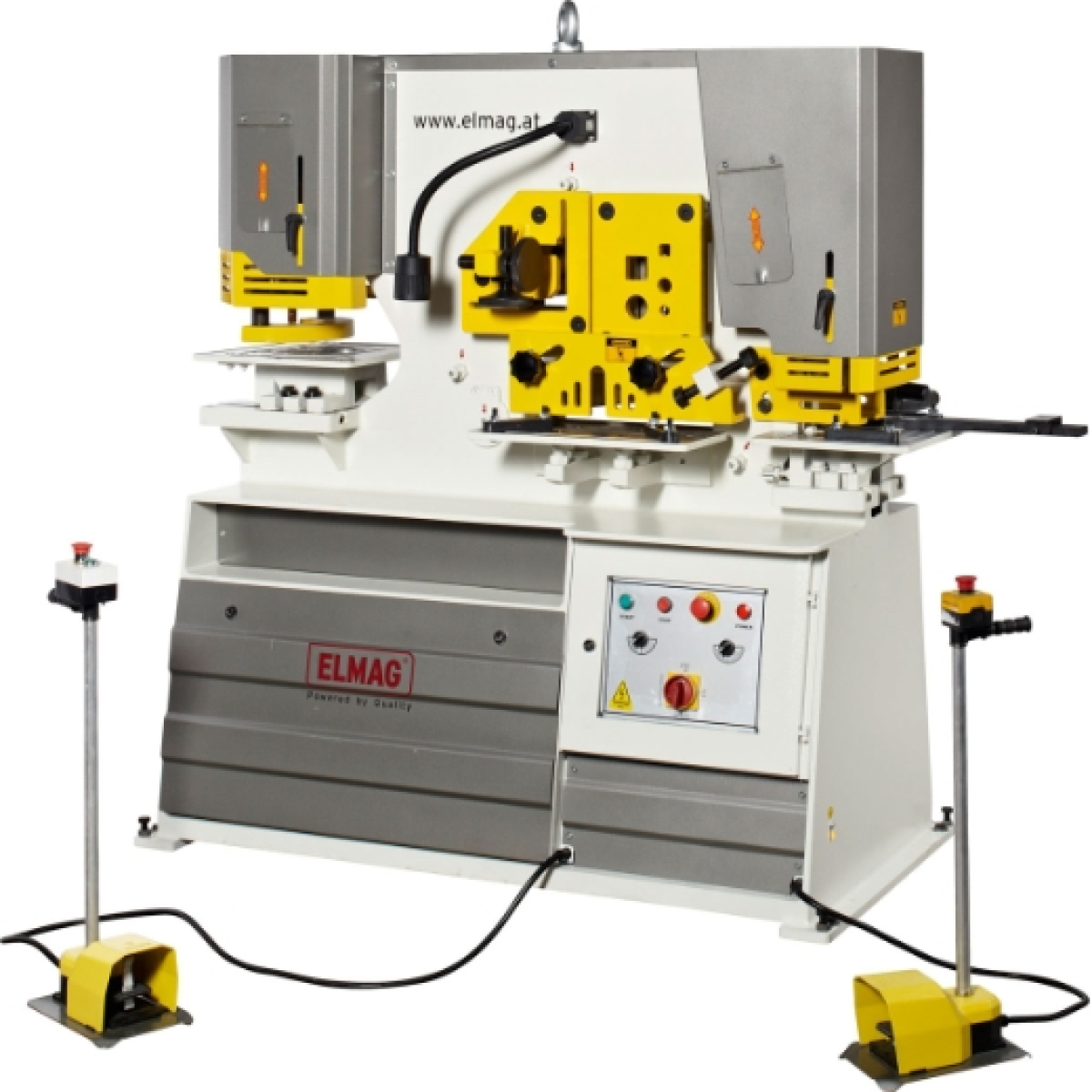

ELMAG Hydr. Profilstahlschere und Lochstanze
Serienausstattung
Rundstempel/Matrize 30 Ø in mm
Rundstahl- und Vierkantstahlmesser
Winkelschere
Flachstahlmesser
Ausklinkmesser rechteckig
Mobile Bediensäule mit Not-Aus-Taster
Fußpedal-Auslöser
Zentralschmierung
Elektromagnetischer Hinteranschlag
Maschinenpumpe mit Magnetfuß
Betriebsanleitung / CE
Technische Daten:
Hydraulische Druckkraft: 115t
Hydraulikkolben: 2Anz.
Bearbeitungsstationen: 5Anz.
Stanz-Ø x Materialstärke max.: 34 x 26Ø mm
Stanz-Ø x Materialstärke: 55 x 16Ø mm
Stanz-Ø max. x Materialstärke: 110 x 5Ø mm
Stanzhub: 80mm
Hubzahl bei 20 mm Hub max.: 251/min
Ausladung: 505mm
Lochstanzstation Arbeitshöhe: 1070mm
Rundstahl Querschnitt max.: 55Ø mm
Vierkantstahl Querschnitt max.: 50 x 50mm
Winkelstahl Schnittwinkel 90°: 160x160x16mm
Winkelstahl Schnittwinkel 45°: 80x80x8mm
Profilstahlstation Arbeitshöhe: 1190mm
Flachstahlstärke max.: 3800x25mm
Flachstahlbreite max.: 600x15mm
Flachstahlmesser Länge: 610mm
Scheren mit Winkel: 120 x 12mm
Flachstahlstation Arbeitshöhe: 905mm
Klinkstärke max.: 13mm
Ausklinkstation Breite: 60mm
Ausklinkstation Tiefe: 100mm
Ausklinkstation Arbeitshöhe: 940mm
Motorleistung: 11000W
Netzanschluss: 400/50V/Hz
Länge: 2295mm
Höhe: 2030mm
Gewicht: 3450kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Multifunktionell
SPS Profistahlscheren sind vielseitig einsetzbar und gehören mit zu den wichtigsten Maschinen der seriellen Metallbearbeitung. Sie ermöglichen die sichere und präzise Bearbeitung von Blechen und den raschen Zuschnitt von Profilen mit höchster Wiederholgenauigkeit.
Top-Ausstattung
SPS Profilstahlscheren sind sehr gut ausgestattet und sofort auf allen
Bearbeitungsstationen einsetzbar (Plug&Play). Sie besitzen ein Stempel-
und Matrizensystem passend für MUBEA-Werkzeuge, ein Rundstahl-
und Vierkantstahlmesser, eine Winkelschere und ein Flachstahlmesser.
Modelle mit fünf Bearbeitungsstationen sind mit einem rechteckigen
Ausklinkmesser ausgestattet (Klinkstärke max. ab 8 bis 16 mm).
Hoher Druck, hohe Hubzahl
Die hydraulisch angetriebenen SPS Profilstahlscheren verfügen über eine
hohe Druckkraft, je nach Modell ab 40 bis 175 Tonnen. Modelle ab SPS 65 sind besonders kräftige Doppelkolbenmaschinen, die ein gleichzeitiges Stanzen und Ausklinken ermöglichen.
Mit Taktraten von max. 20 bis 25 Hüben pro Minute ermöglichen
die Maschinen eine rasche Abfolge von Lochstanzungen - ideal für
Einzel- und für Serienstanzungen, z.B. für Langlöcher.
Auf speziellen Bearbeitungsstationen erfolgt der präzise Zuschnitt
von Rundstahl (SPS 175 max. Ø 65 mm), Vierkantstahl (max. 55 mm), Winkelstahl (max. 200x20 mm), und Flachstahl (max. 380 x 30 mm).
Ausführliche Leistungskennzahlen der SPS-Modelle siehe Tabelle
auf Seite 29.
Ergonomisches Handling
Idelae Arbeitshöhe, leichtgängige Schnellspannelemente, leichter
Werkzeugwechsel und komfortable Zentralschmierung kennzeichnen
die nahezu wartungsfreien SPS-Modelle als ergonomisch bedienbare
Spitzenprodukte. Der Stanz- bzw. Schneidvorgang wird einfach und
sicher am Fußpedal einer mobilen Bediensäule ausgelöst.
Modelle ab SPS 65 sind mit einer Maschinenlampe mit Magnetfuß
ausgestattet - ideal für gute Sicht bei präzisen Stanzarbeiten. Ein
elektromagnetischer Hinteranschlag bietet höchste Effizienz beim
seriellen Ablängen.
Sonderzubehör
Alle SPS-Modelle sind mit Spezialstempel- und -matrizensystemen
und mit Spezialmessern für U-, I- und T-Stahl aufrüstbar.
Besonders interessant: Funktionserweiterungen ab SPS 45 mit
Stangenabkant- und ab SPS 65 mit Blechabkantwerkzeug.
Rundstempel/Matrize 30 Ø in mm
Rundstahl- und Vierkantstahlmesser
Winkelschere
Flachstahlmesser
Ausklinkmesser rechteckig
Mobile Bediensäule mit Not-Aus-Taster
Fußpedal-Auslöser
Zentralschmierung
Elektromagnetischer Hinteranschlag
Maschinenpumpe mit Magnetfuß
Betriebsanleitung / CE
Technische Daten:
Hydraulische Druckkraft: 115t
Hydraulikkolben: 2Anz.
Bearbeitungsstationen: 5Anz.
Stanz-Ø x Materialstärke max.: 34 x 26Ø mm
Stanz-Ø x Materialstärke: 55 x 16Ø mm
Stanz-Ø max. x Materialstärke: 110 x 5Ø mm
Stanzhub: 80mm
Hubzahl bei 20 mm Hub max.: 251/min
Ausladung: 505mm
Lochstanzstation Arbeitshöhe: 1070mm
Rundstahl Querschnitt max.: 55Ø mm
Vierkantstahl Querschnitt max.: 50 x 50mm
Winkelstahl Schnittwinkel 90°: 160x160x16mm
Winkelstahl Schnittwinkel 45°: 80x80x8mm
Profilstahlstation Arbeitshöhe: 1190mm
Flachstahlstärke max.: 3800x25mm
Flachstahlbreite max.: 600x15mm
Flachstahlmesser Länge: 610mm
Scheren mit Winkel: 120 x 12mm
Flachstahlstation Arbeitshöhe: 905mm
Klinkstärke max.: 13mm
Ausklinkstation Breite: 60mm
Ausklinkstation Tiefe: 100mm
Ausklinkstation Arbeitshöhe: 940mm
Motorleistung: 11000W
Netzanschluss: 400/50V/Hz
Länge: 2295mm
Höhe: 2030mm
Gewicht: 3450kg
Ursprungsland: TR
Paketdiensfähig: NEIN
Multifunktionell
SPS Profistahlscheren sind vielseitig einsetzbar und gehören mit zu den wichtigsten Maschinen der seriellen Metallbearbeitung. Sie ermöglichen die sichere und präzise Bearbeitung von Blechen und den raschen Zuschnitt von Profilen mit höchster Wiederholgenauigkeit.
Top-Ausstattung
SPS Profilstahlscheren sind sehr gut ausgestattet und sofort auf allen
Bearbeitungsstationen einsetzbar (Plug&Play). Sie besitzen ein Stempel-
und Matrizensystem passend für MUBEA-Werkzeuge, ein Rundstahl-
und Vierkantstahlmesser, eine Winkelschere und ein Flachstahlmesser.
Modelle mit fünf Bearbeitungsstationen sind mit einem rechteckigen
Ausklinkmesser ausgestattet (Klinkstärke max. ab 8 bis 16 mm).
Hoher Druck, hohe Hubzahl
Die hydraulisch angetriebenen SPS Profilstahlscheren verfügen über eine
hohe Druckkraft, je nach Modell ab 40 bis 175 Tonnen. Modelle ab SPS 65 sind besonders kräftige Doppelkolbenmaschinen, die ein gleichzeitiges Stanzen und Ausklinken ermöglichen.
Mit Taktraten von max. 20 bis 25 Hüben pro Minute ermöglichen
die Maschinen eine rasche Abfolge von Lochstanzungen - ideal für
Einzel- und für Serienstanzungen, z.B. für Langlöcher.
Auf speziellen Bearbeitungsstationen erfolgt der präzise Zuschnitt
von Rundstahl (SPS 175 max. Ø 65 mm), Vierkantstahl (max. 55 mm), Winkelstahl (max. 200x20 mm), und Flachstahl (max. 380 x 30 mm).
Ausführliche Leistungskennzahlen der SPS-Modelle siehe Tabelle
auf Seite 29.
Ergonomisches Handling
Idelae Arbeitshöhe, leichtgängige Schnellspannelemente, leichter
Werkzeugwechsel und komfortable Zentralschmierung kennzeichnen
die nahezu wartungsfreien SPS-Modelle als ergonomisch bedienbare
Spitzenprodukte. Der Stanz- bzw. Schneidvorgang wird einfach und
sicher am Fußpedal einer mobilen Bediensäule ausgelöst.
Modelle ab SPS 65 sind mit einer Maschinenlampe mit Magnetfuß
ausgestattet - ideal für gute Sicht bei präzisen Stanzarbeiten. Ein
elektromagnetischer Hinteranschlag bietet höchste Effizienz beim
seriellen Ablängen.
Sonderzubehör
Alle SPS-Modelle sind mit Spezialstempel- und -matrizensystemen
und mit Spezialmessern für U-, I- und T-Stahl aufrüstbar.
Besonders interessant: Funktionserweiterungen ab SPS 45 mit
Stangenabkant- und ab SPS 65 mit Blechabkantwerkzeug.
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
