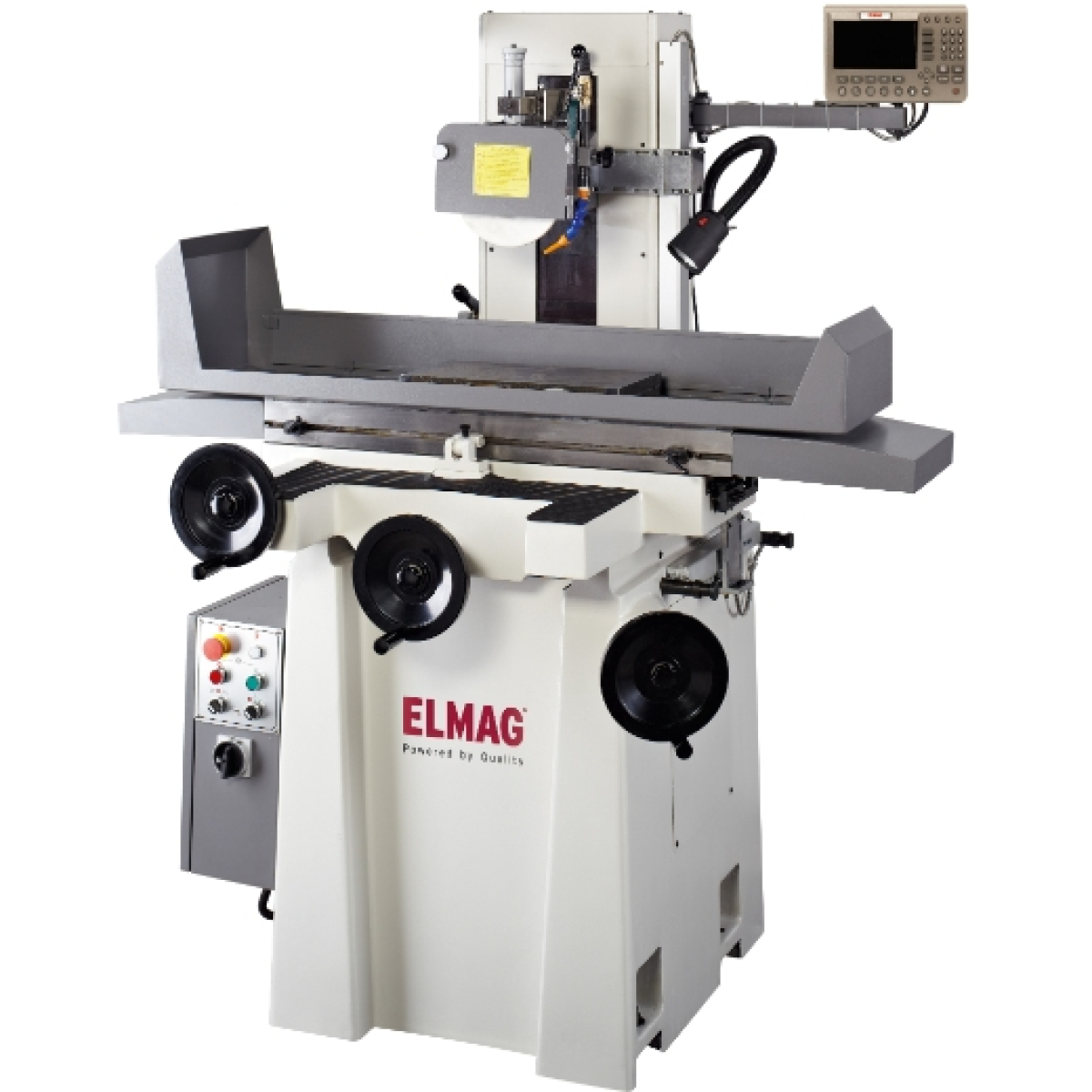

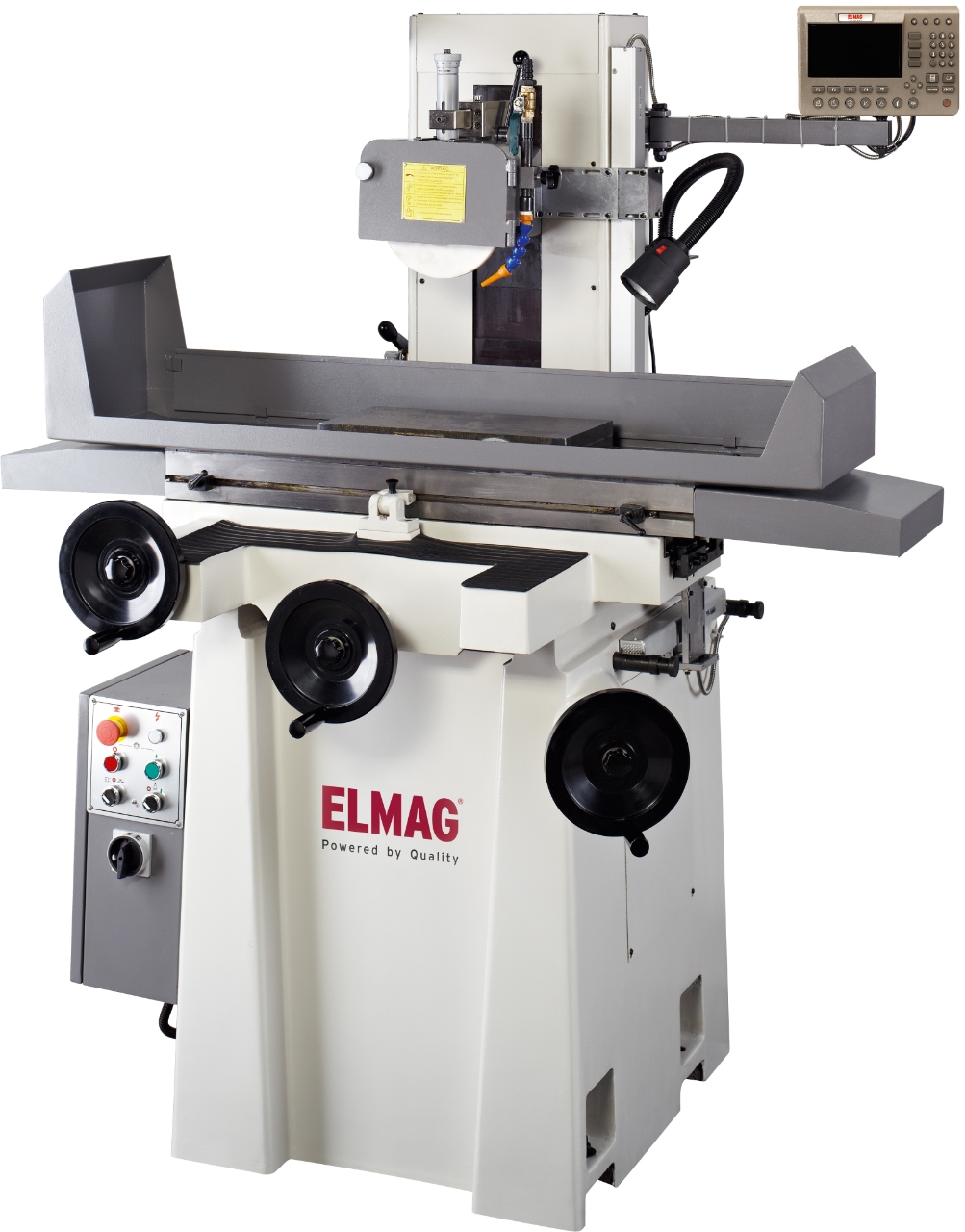

ELMAG Flächenschleifmaschine
Hochpräziser Feinvorschub 0,001 mm
Kräftiger Schleifspindelantrieb 1.850 W
Mit Kühlsystem
Sehr gutes Preis- / Leistungsverhältnis
Technische Daten:
Werkstück- / Schleiftischbreite max.: 210mm
Werkstück- / Schleiftischlänge max.: 450mm
Werkstückhöhe max.: 300mm
Schleifscheibendurchmesser: außen: 200 mm / innen: 31,75mm
Schleifscheibenbreite: 13mm
Schleifscheibendrehzahl: 2850UpM
Schleifgeschwindigkeit (max. zulässig): 30 (36)m/s
Abstand bis Spindelmitte: 470mm
Traglast mit Spannplatte: 100kg
T-Nutanzahl x -breite: 1x12mm
Längshub max.: 480mm
Handrad Verstellung/Umdrehung: 4mm
Handrad Skalenringteilung: 0,002mm
Handrad Verstellung/Umdrehung: 2mm
Handrad Skalenringteilung (Schleifkopf): 0,001mm
Schleifspindelantrieb: 1850W
Kühlsystem: 125W
Absaugung: 370W
Netzspannung: 400V
Länge: 1330mm
Höhe: 1675mm
Gewicht: 730kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Flächenschleifen
MSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb.
Optimales Handling

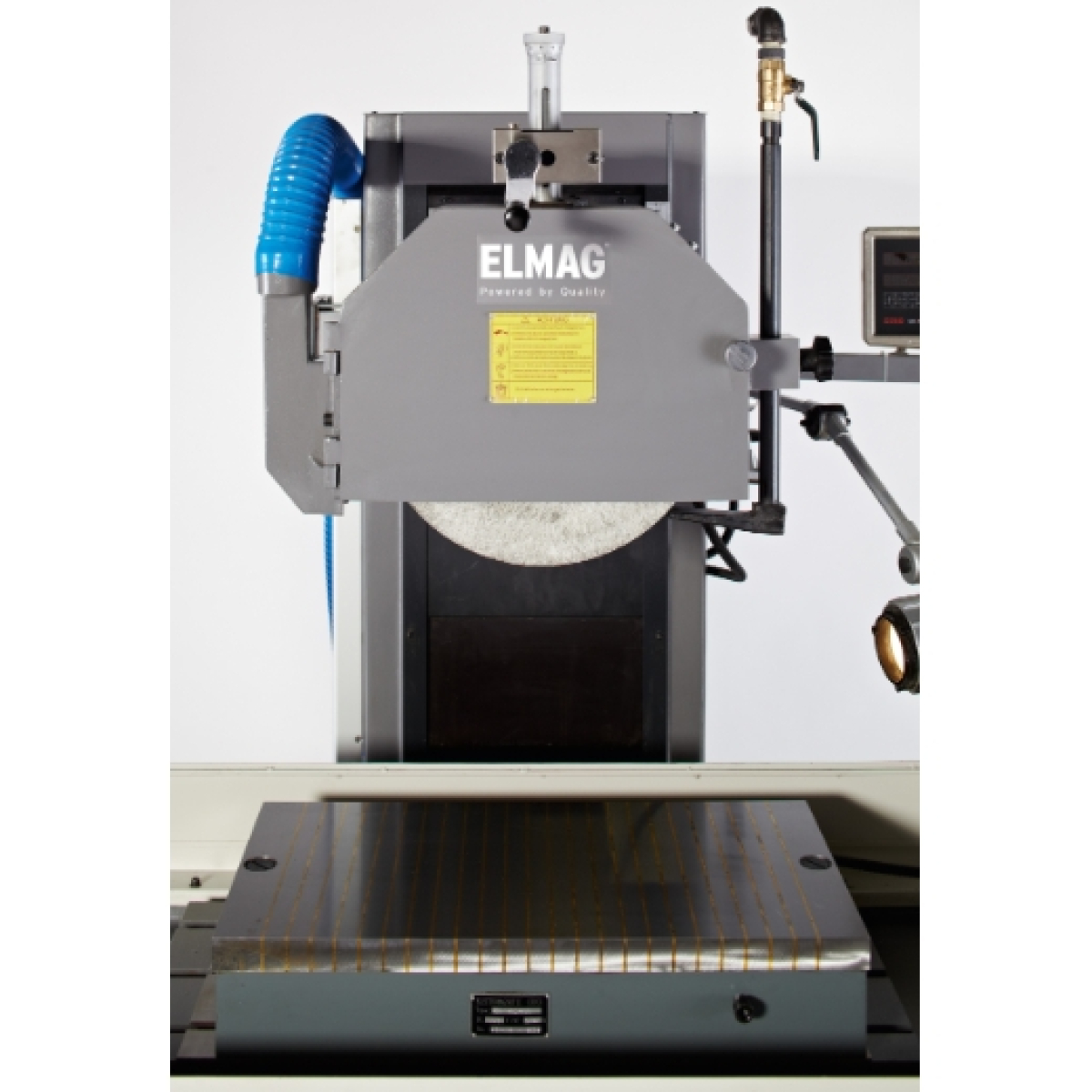

Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
MSG 210/450 MLV
Leichte, manuell einstellbare Flächenschleifmaschine für einfache, präzise Schleifaufgaben. Ideal für die Einzelfertigung in Metallgewerbe und Industrie, z.B. im Werkzeug- und Musterbau.
Serienausstattung
- MSG-Flächenschleifmaschine
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Halogen-Arbeitslampe
- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Kühlsystem
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
Kräftiger Schleifspindelantrieb 1.850 W
Mit Kühlsystem
Sehr gutes Preis- / Leistungsverhältnis
Technische Daten:
Werkstück- / Schleiftischbreite max.: 210mm
Werkstück- / Schleiftischlänge max.: 450mm
Werkstückhöhe max.: 300mm
Schleifscheibendurchmesser: außen: 200 mm / innen: 31,75mm
Schleifscheibenbreite: 13mm
Schleifscheibendrehzahl: 2850UpM
Schleifgeschwindigkeit (max. zulässig): 30 (36)m/s
Abstand bis Spindelmitte: 470mm
Traglast mit Spannplatte: 100kg
T-Nutanzahl x -breite: 1x12mm
Längshub max.: 480mm
Handrad Verstellung/Umdrehung: 4mm
Handrad Skalenringteilung: 0,002mm
Handrad Verstellung/Umdrehung: 2mm
Handrad Skalenringteilung (Schleifkopf): 0,001mm
Schleifspindelantrieb: 1850W
Kühlsystem: 125W
Absaugung: 370W
Netzspannung: 400V
Länge: 1330mm
Höhe: 1675mm
Gewicht: 730kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Flächenschleifen
MSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb.
Optimales Handling
Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
MSG 210/450 MLV
Leichte, manuell einstellbare Flächenschleifmaschine für einfache, präzise Schleifaufgaben. Ideal für die Einzelfertigung in Metallgewerbe und Industrie, z.B. im Werkzeug- und Musterbau.
Serienausstattung
- MSG-Flächenschleifmaschine
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Halogen-Arbeitslampe
- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Kühlsystem
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
