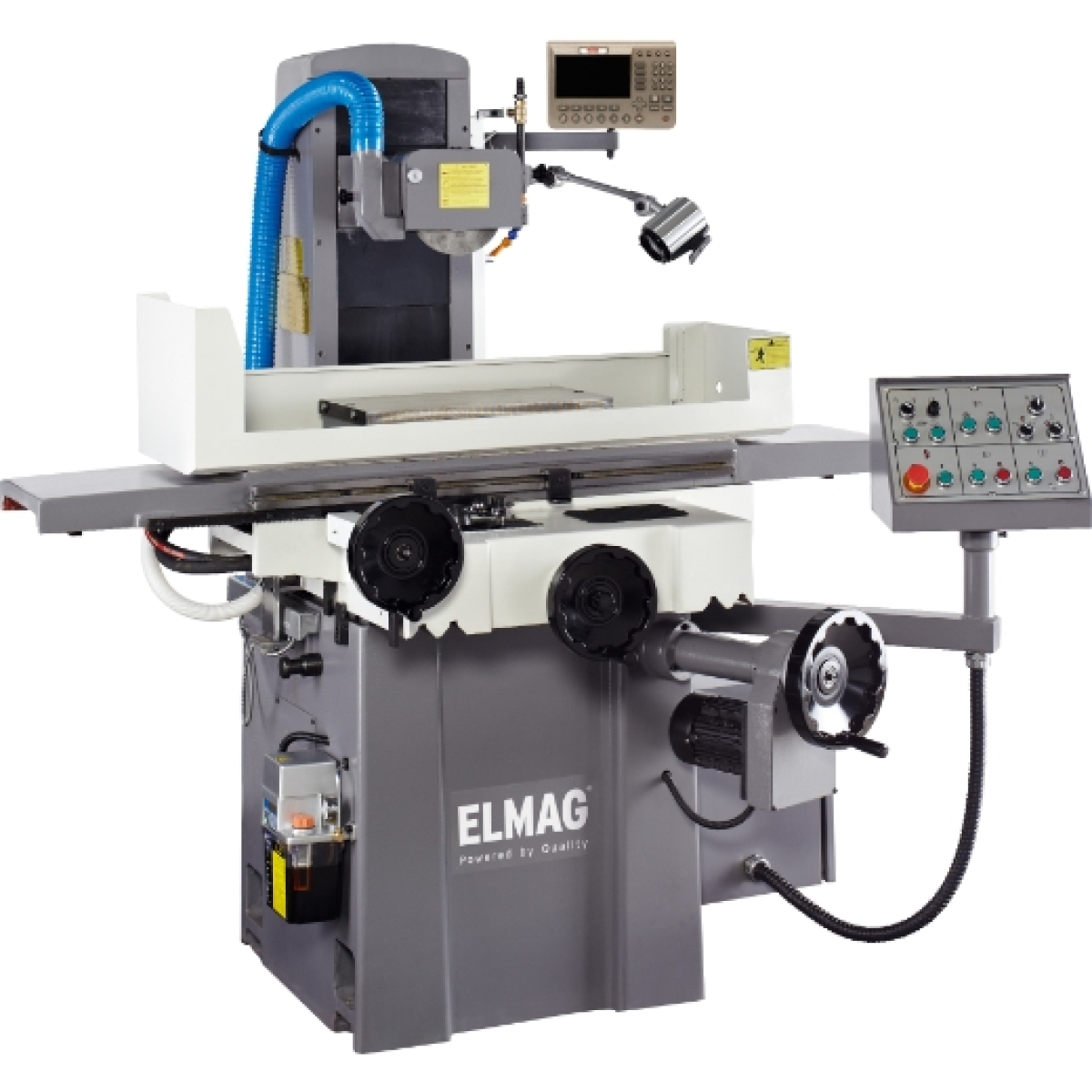

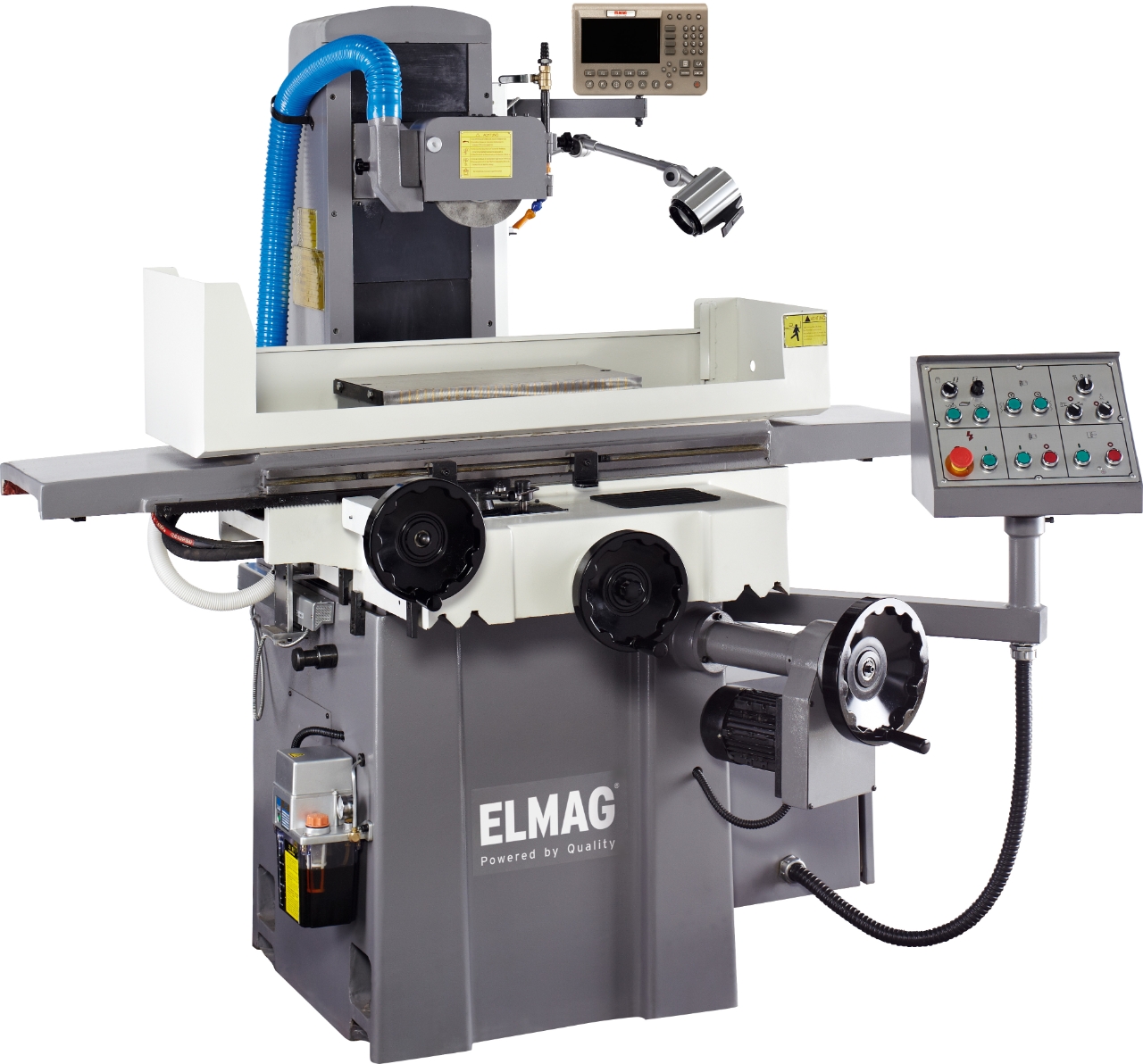

ELMAG Flächenschleifmaschine
Sehr kräftig - Schleifspindelantrieb 2.200 W
Schnell - Drehzahl 2.850 UpM
Schleifscheibe 200x20x31,75 mm
Werkstückgröße 500x250x300 mm
Längsantrieb stufenlos 7-25 m/min
Querzustellung stufenlos 0,1-8 mm
Technische Daten:
Werkstück- / Schleiftischbreite max.: 250mm
Werkstück- / Schleiftischlänge max.: 500mm
Werkstückhöhe max.: 300mm
Schleifscheibendurchmesser: außen: 200 mm / innen: 31,75mm
Schleifscheibenbreite: 20mm
Schleifscheibendrehzahl: 2850UpM
Schleifgeschwindigkeit (max. zulässig): 30 (36)m/s
Abstand bis Spindelmitte: 450mm
Traglast mit Spannplatte: 180kg
T-Nutanzahl x -breite: 1x14mm
Längshub max.: 640mm
Automatischer Längsantrieb, stufenlos: 7 - 25m/min
Schleiftisch-Eilgang quer: 990mm/min
Automatische Querzustellung, stufenlos: 0,1 - 8mm
Handrad Verstellung/Umdrehung: 4/0,16mm
Handrad Skalenringteilung: 0,02mm
Schleifkopf-Eilgang vertikal: 460mm
Handrad Verstellung/Umdrehung: 2mm
Handrad Skalenringteilung (Schleifkopf): 0,005mm
Schleifspindelantrieb: 2200W
Automatischer Längsantrieb hydraulisch: 750W
Automatische Querzustellung/Eilgang: 40W
Eilgangsantrieb vertikal: 250W
Zentralschmierung: 20W
Kühlsystem: 125W
Absaugung: 370W
Netzspannung: 400V
Länge: 2750mm
Höhe: 1650mm
Gewicht: 1800kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Flächenschleifen
HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit

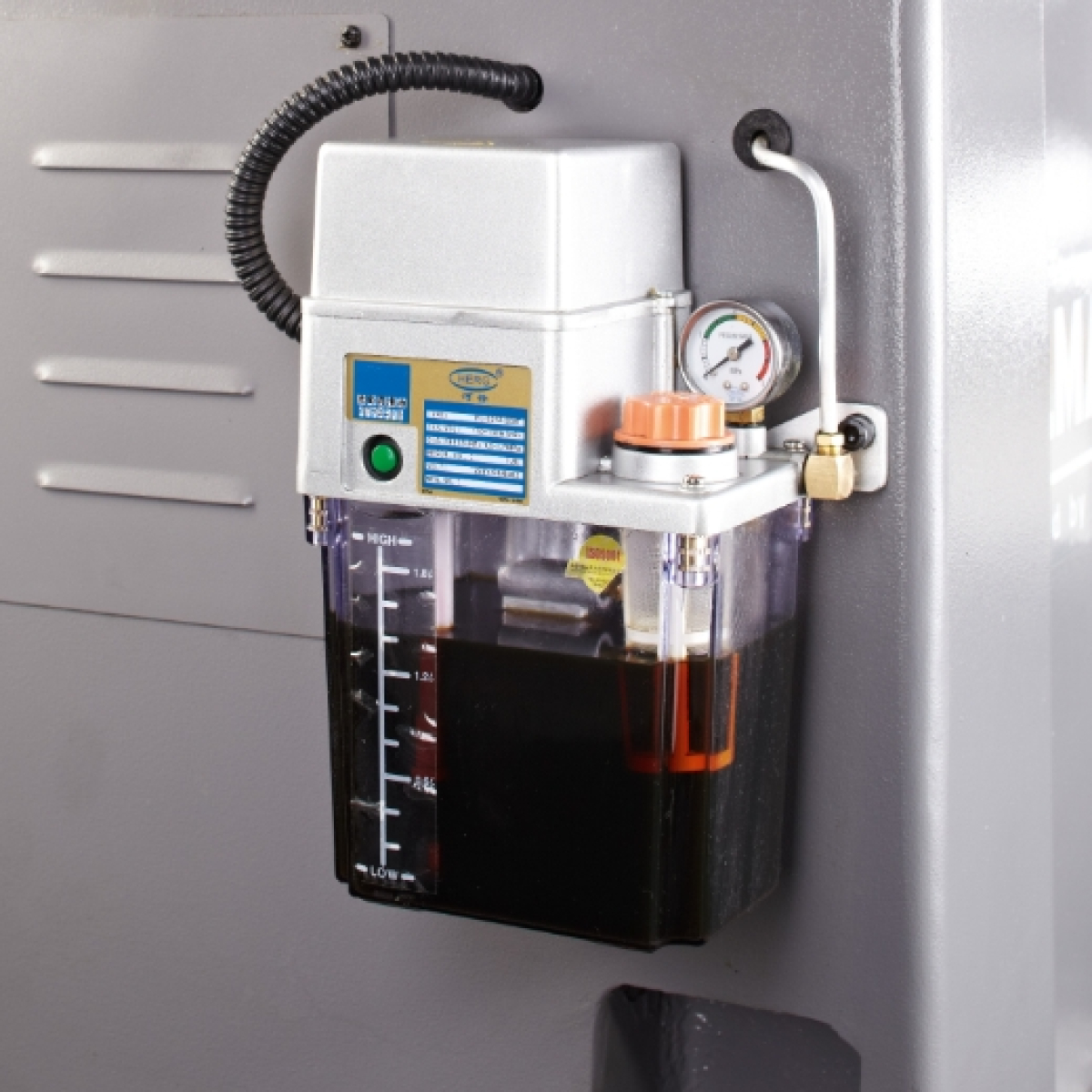

Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei AL- und ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.
Optimales Handling

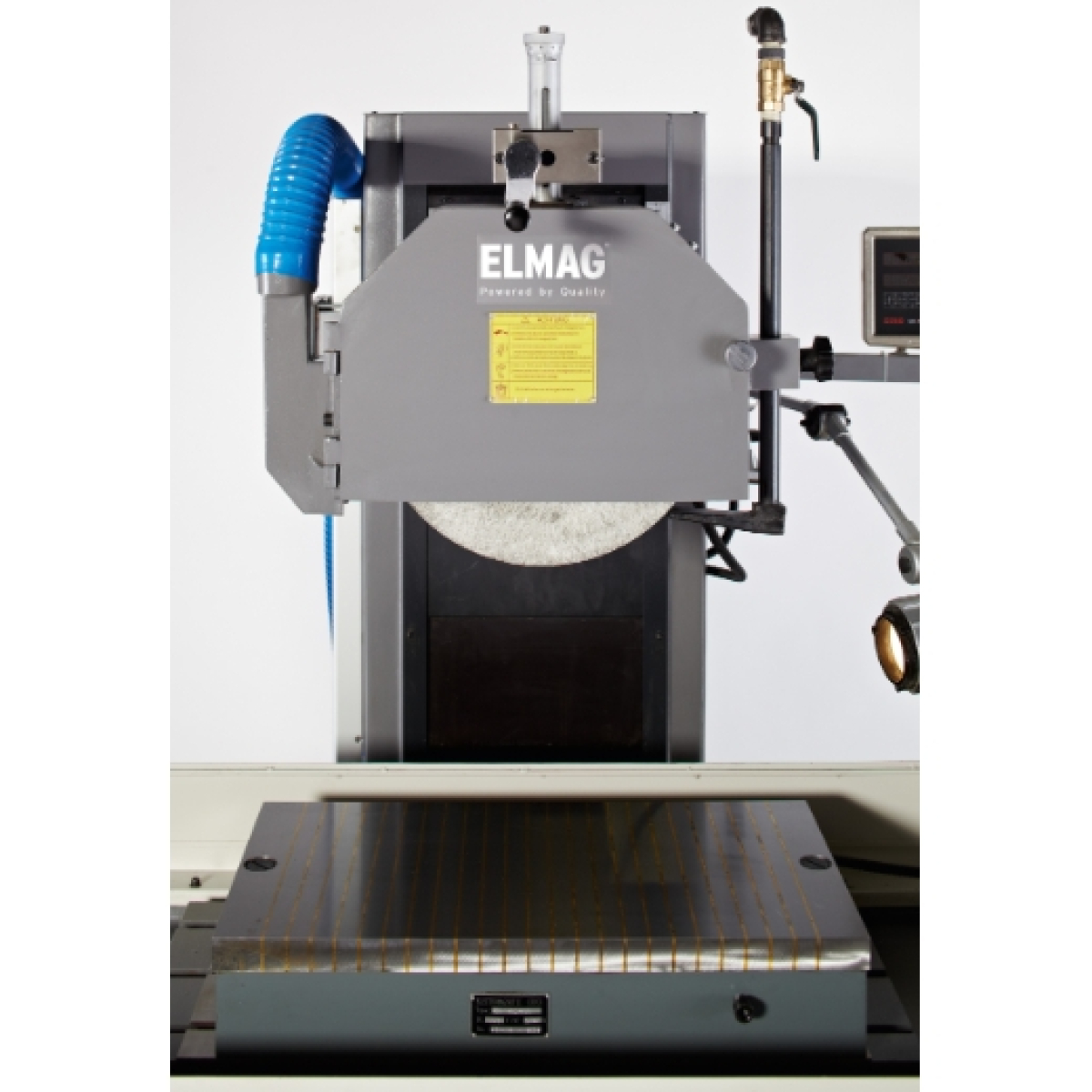

Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
HSG 250/500 AL - 2.200 W
Halbautomatische Flächenschleifmaschine mit stufenlos einstellbarem Längsantrieb, Eilgang für Schleiftisch quer und Schleifkopf vertikal. Automatische Querzustellung. Ideal für Einzelfertigung und Kleinserien.
Serienausstattung
- HSG Flächenschleifmaschine
- Kühlmittelpumpe und Absaugeinrichtung
- Kühlmittelreinigungsanlage magnetisch
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Automatischer Längsantrieb hydraulisch
- Eilgangsantrieb quer - Tippbetrieb
- Automatische Querzustellung, stufenlos
- Eilgangsantrieb vertikal - Tippbetrieb

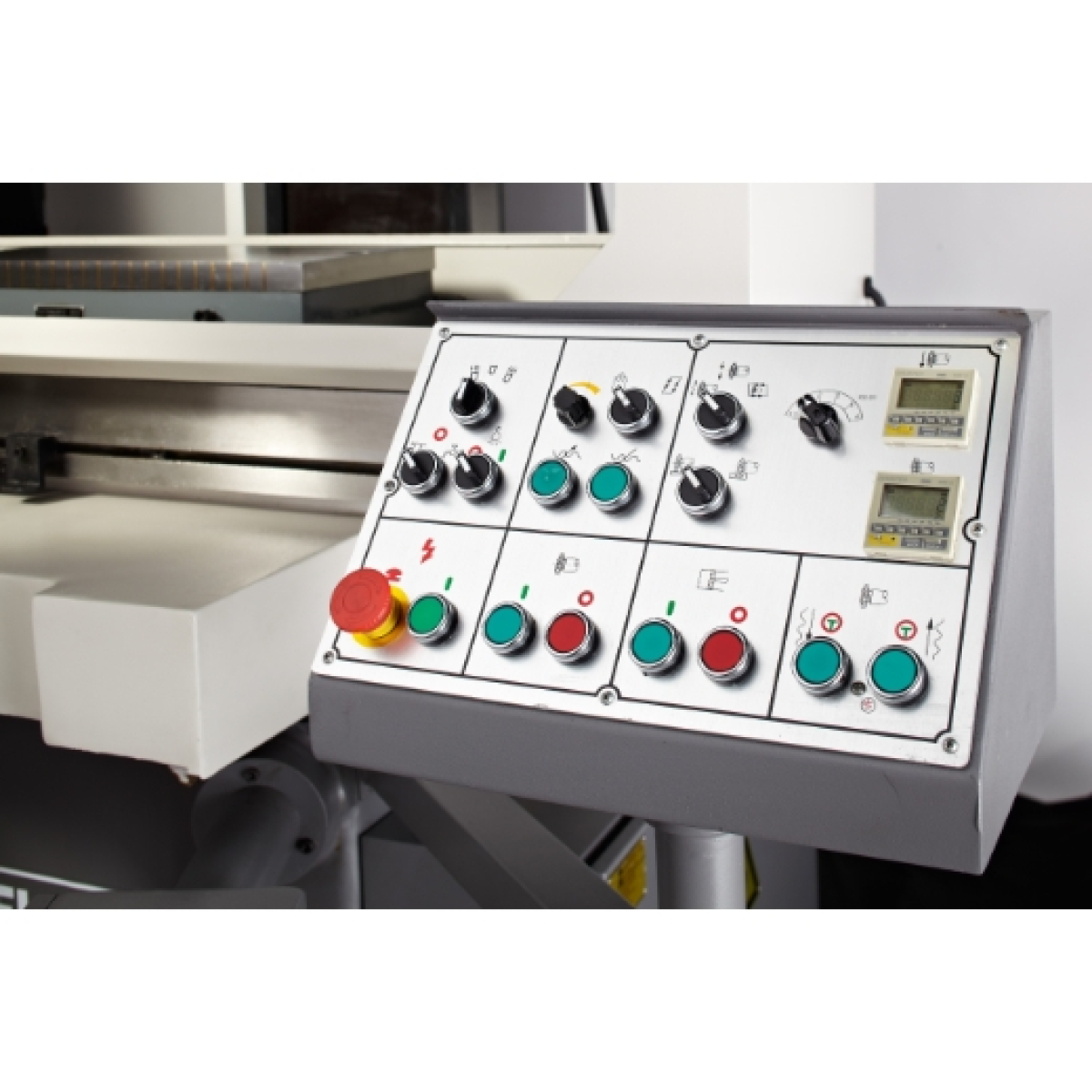

- Steuerpanel schwenkbar
- Automatische Zentralschmierung mit Ölfüllung
- Hydraulikaggregat mit Ölfüllung
- Halogen-Arbeitslampe
- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör (Optional)
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
Schnell - Drehzahl 2.850 UpM
Schleifscheibe 200x20x31,75 mm
Werkstückgröße 500x250x300 mm
Längsantrieb stufenlos 7-25 m/min
Querzustellung stufenlos 0,1-8 mm
Technische Daten:
Werkstück- / Schleiftischbreite max.: 250mm
Werkstück- / Schleiftischlänge max.: 500mm
Werkstückhöhe max.: 300mm
Schleifscheibendurchmesser: außen: 200 mm / innen: 31,75mm
Schleifscheibenbreite: 20mm
Schleifscheibendrehzahl: 2850UpM
Schleifgeschwindigkeit (max. zulässig): 30 (36)m/s
Abstand bis Spindelmitte: 450mm
Traglast mit Spannplatte: 180kg
T-Nutanzahl x -breite: 1x14mm
Längshub max.: 640mm
Automatischer Längsantrieb, stufenlos: 7 - 25m/min
Schleiftisch-Eilgang quer: 990mm/min
Automatische Querzustellung, stufenlos: 0,1 - 8mm
Handrad Verstellung/Umdrehung: 4/0,16mm
Handrad Skalenringteilung: 0,02mm
Schleifkopf-Eilgang vertikal: 460mm
Handrad Verstellung/Umdrehung: 2mm
Handrad Skalenringteilung (Schleifkopf): 0,005mm
Schleifspindelantrieb: 2200W
Automatischer Längsantrieb hydraulisch: 750W
Automatische Querzustellung/Eilgang: 40W
Eilgangsantrieb vertikal: 250W
Zentralschmierung: 20W
Kühlsystem: 125W
Absaugung: 370W
Netzspannung: 400V
Länge: 2750mm
Höhe: 1650mm
Gewicht: 1800kg
Ursprungsland: CN
Paketdiensfähig: NEIN
Präzises Flächenschleifen
HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei AL- und ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.
Optimales Handling
Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke - die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.
HSG 250/500 AL - 2.200 W
Halbautomatische Flächenschleifmaschine mit stufenlos einstellbarem Längsantrieb, Eilgang für Schleiftisch quer und Schleifkopf vertikal. Automatische Querzustellung. Ideal für Einzelfertigung und Kleinserien.
Serienausstattung
- HSG Flächenschleifmaschine
- Kühlmittelpumpe und Absaugeinrichtung
- Kühlmittelreinigungsanlage magnetisch
- Elektromagnet-Spannplatte
- Entmagnetisierfunktion
- Schleiftisch-Spritzschutz
- SINO Zweiachs-Positionsanzeige
- Schleiftisch-Handrad Längsantrieb
- Schleiftisch-Handrad Querzustellung
- Schleifkopf-Handrad Vertikalzustellung
- Automatischer Längsantrieb hydraulisch
- Eilgangsantrieb quer - Tippbetrieb
- Automatische Querzustellung, stufenlos
- Eilgangsantrieb vertikal - Tippbetrieb
- Steuerpanel schwenkbar
- Automatische Zentralschmierung mit Ölfüllung
- Hydraulikaggregat mit Ölfüllung
- Halogen-Arbeitslampe
- Schleifscheibe und Schleifscheibenflansch
- Abziehvorrichtung mit Feinzustellung
- Schleifscheibenschutz mit Endausschalter
- Schleifscheiben-Auswuchtstand
- Werkzeug/Betriebsanleitung/CE
Sonderzubehör (Optional)
- Schleifscheibe 200x13x31,75 mm
- Schleifscheibe 200x20x31,75 mm
- Schleifscheibe 350x40x127 mm
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
