27-1046 Bernardo Rundtische / Schwenktische / Kreuztische Halbuniversal-Teilkopf BS-1
27-1046 Bernardo Rundtische / Schwenktische / Kreuztische Halbuniversal-Teilkopf BS-1
Features:
Technische Spezifikation:
Lieferumfang:
Features:
- Spindel in Präzisionskegelrollenlagern
- Schnecke aus Chrom-Nickel-Stahl, gehärtet und geschliffen
- Phosphor-Bronze-Schneckenrad
- Übersetzung ausrastbar zum direkten Teilen (40:1)
- Schwenkbar von horizontal bis vertikal (-10° bis +90°)
- Direktes Teilen mit 24er-Raster
- Jede Teilung von 2 bis 50 und viele Teilungen von 52 bis 380 möglich
Technische Spezifikation:
| Übersetzung | 40:1 |
| Bauhöhe | 220 mm |
| Breite mit Zentrierspitze | 260 mm |
| Länge | 285 mm |
| Zentrierspitze | MK 3 |
| Backenfutterflansch | 165 mm |
| Schwenkbar | 0° bis 90° |
| Spindelbohrung | 20 mm |
| Nutenbreite | 16 mm |
| Direkt-Teilscheibe (Teilung) | 24 (15°) |
| Gewicht ca. | 30,5 kg |

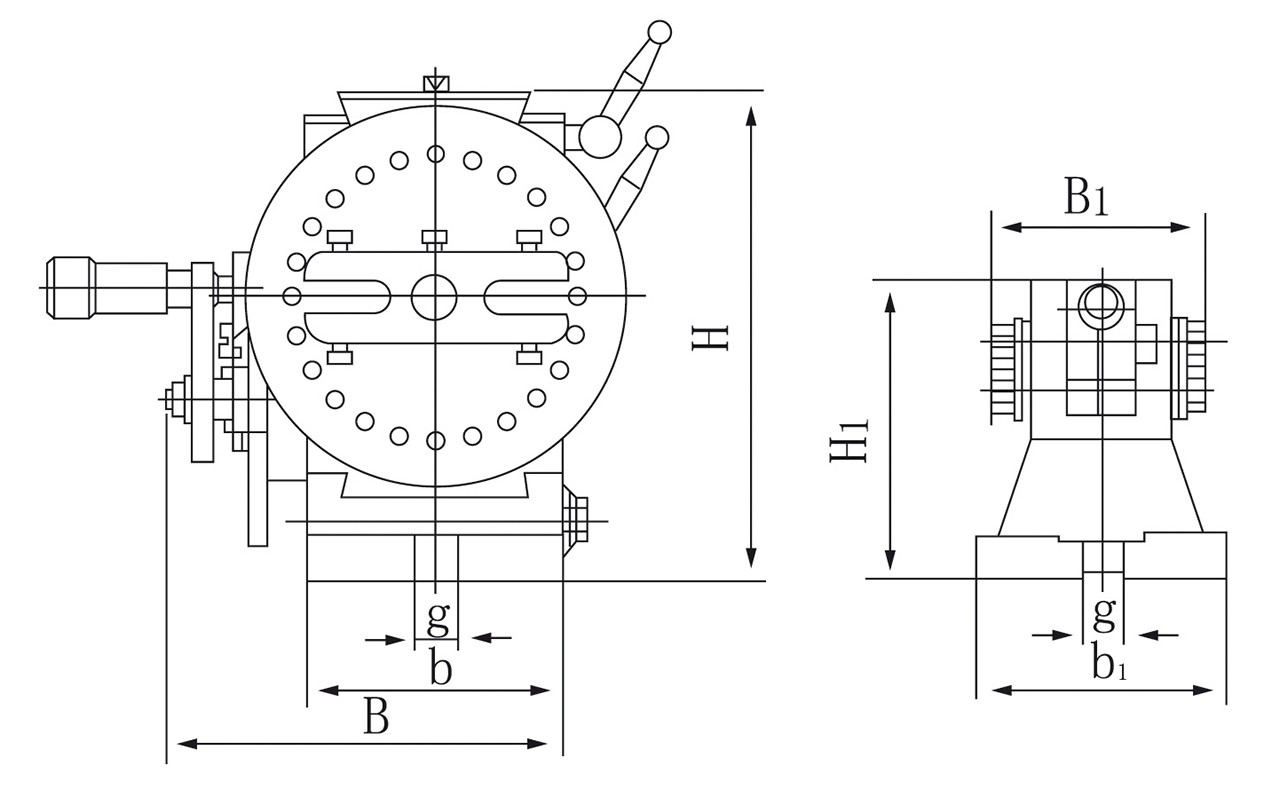

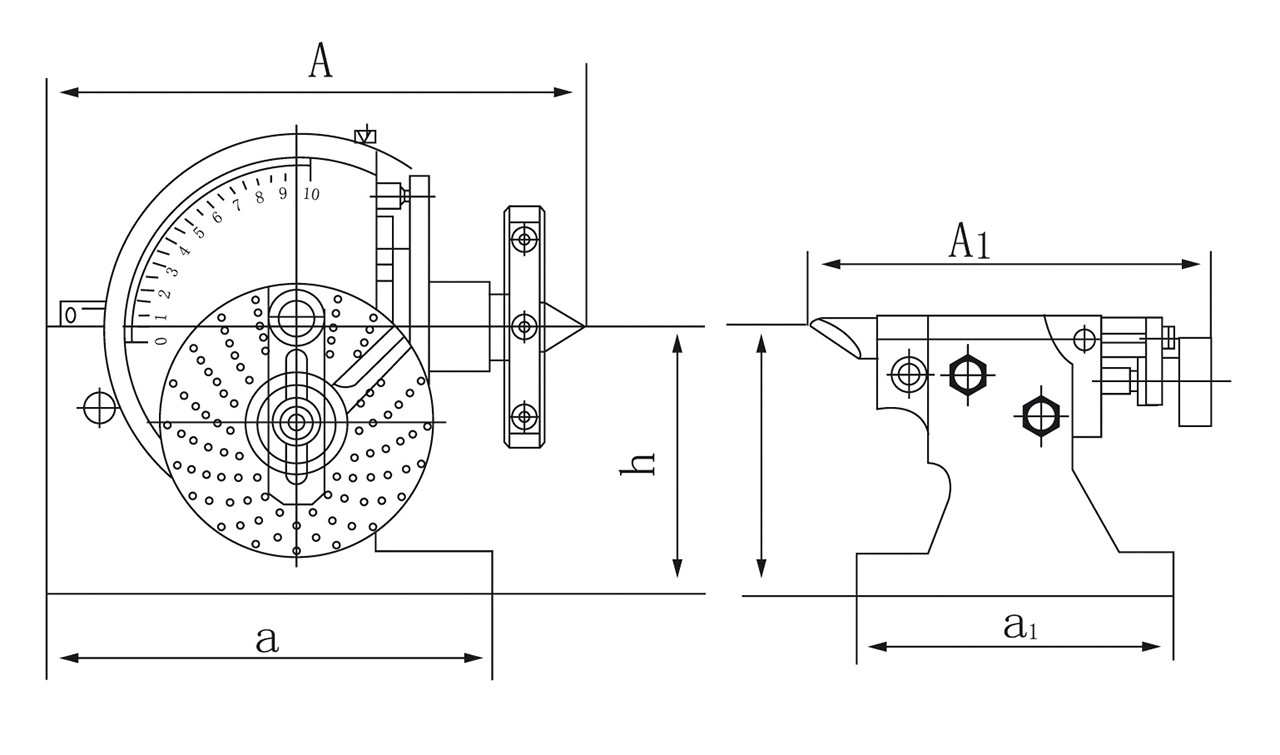

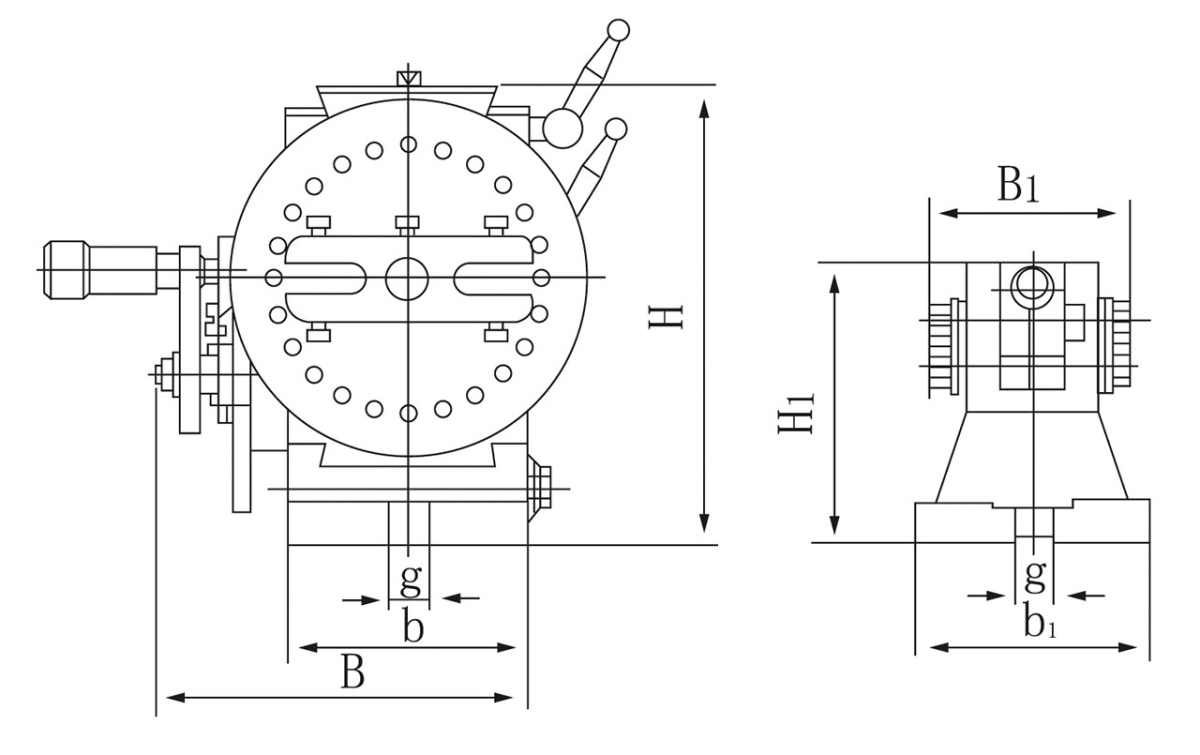

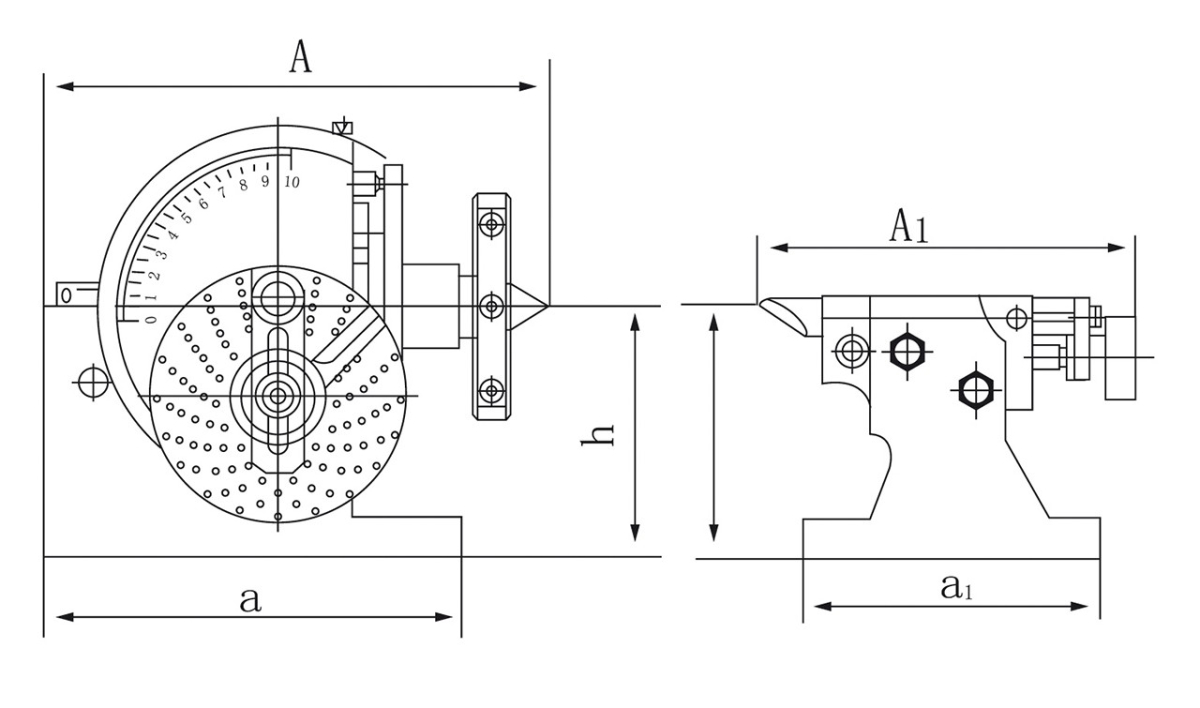

| Abmessungen Teilkopf | | Abmessungen Reitstock | ||
| A | 260 mm | A1 | 183 mm | |
| B | 168 mm | B1 | 87 mm | |
| H | 220 mm | H1 | 137 mm | |
| h | 128 mm | h1 | 128 mm | |
| a | 206 mm | a1 | 158 mm | |
| b | 113 mm | b1 | 110 mm | |
| g | 16 mm | g1 | 16 mm | |

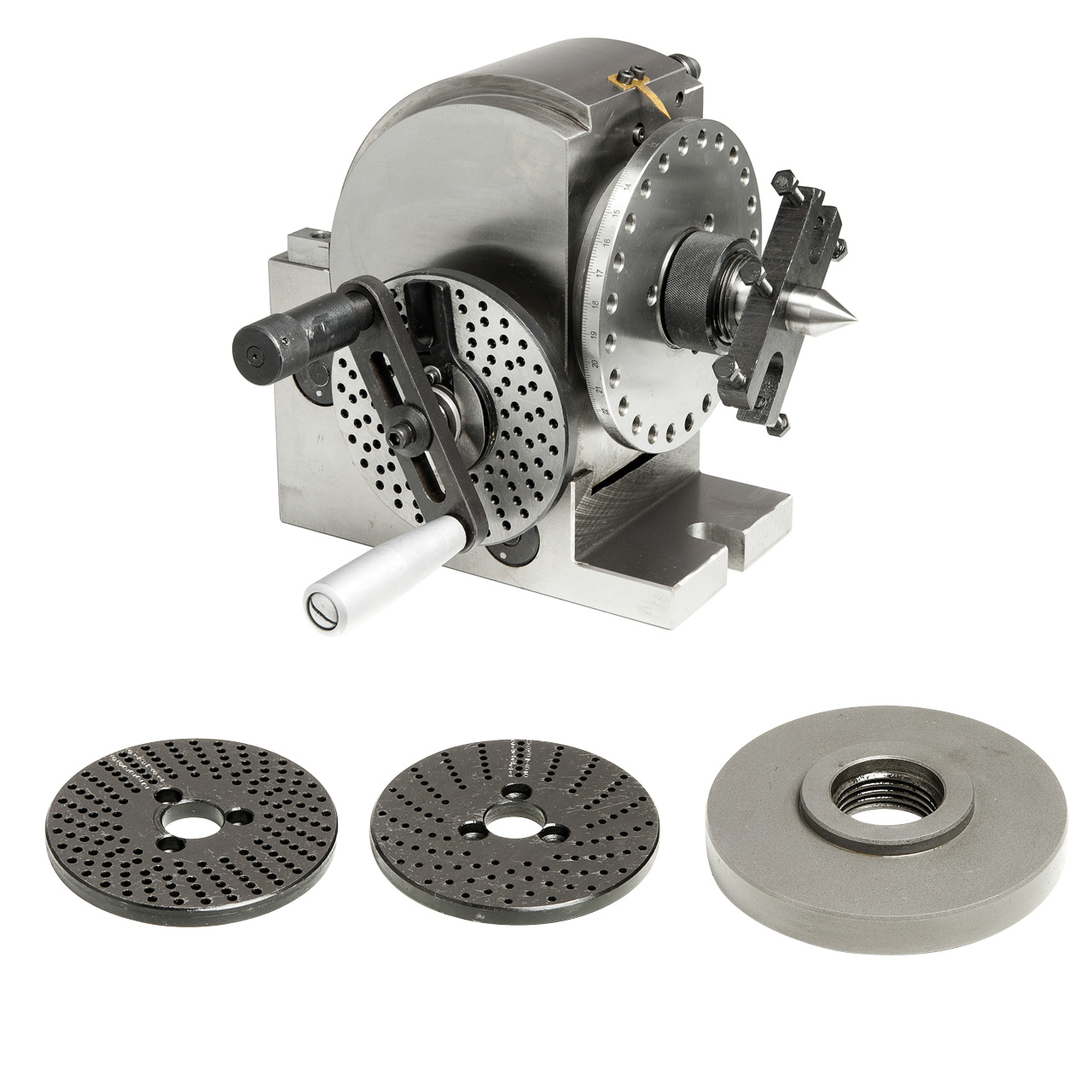

Lieferumfang:
- Reitstock
- 2 Teilscheiben
- Zentrierspitze
- Mitnehmer
- Futterflansch
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
