21-5001 Bernardo Planscheiben Planscheibe K72 - 100
21-5001 Bernardo Planscheiben Planscheibe K72 - 100
Features:
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)
Features:
Ausführung:

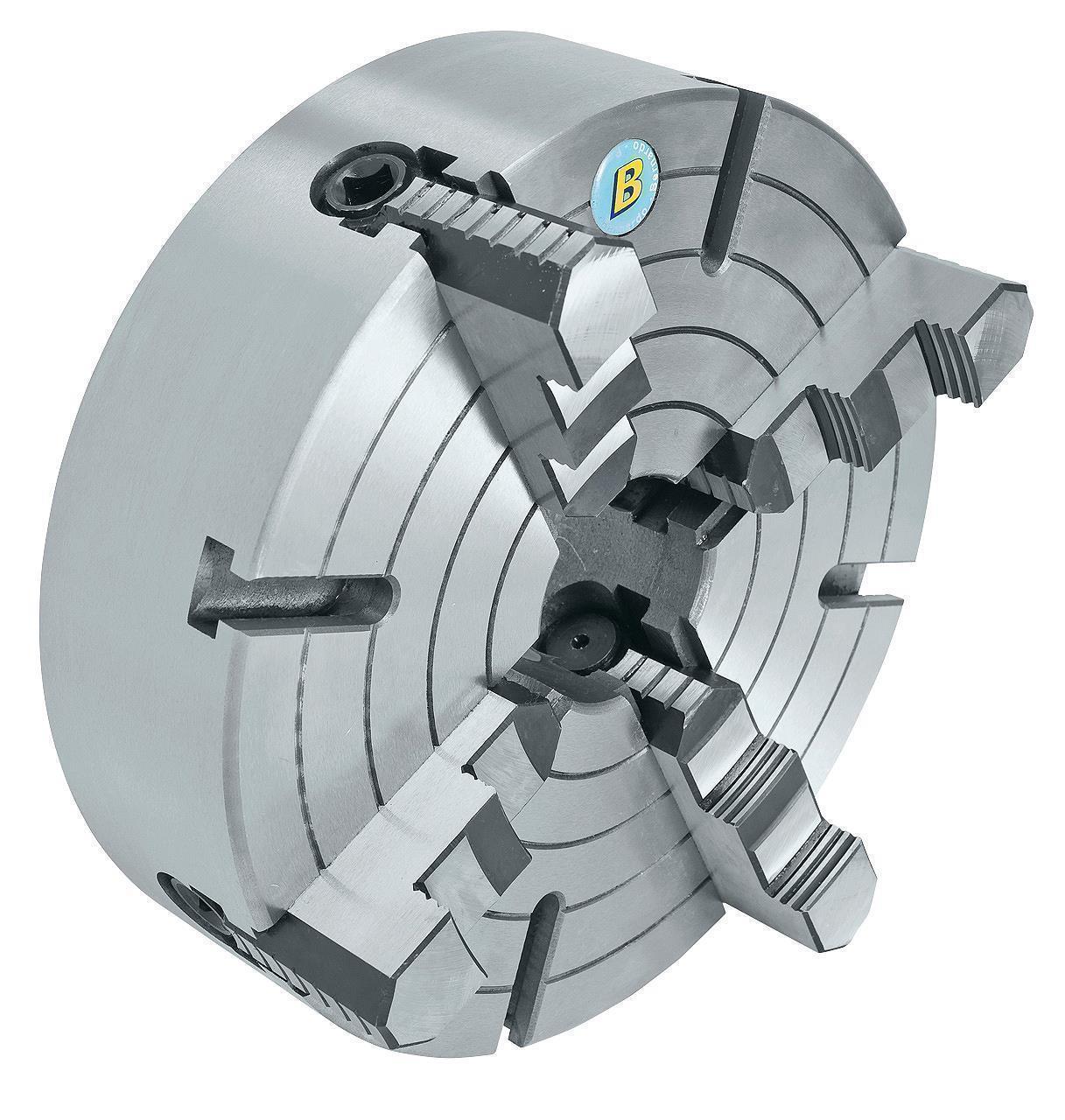

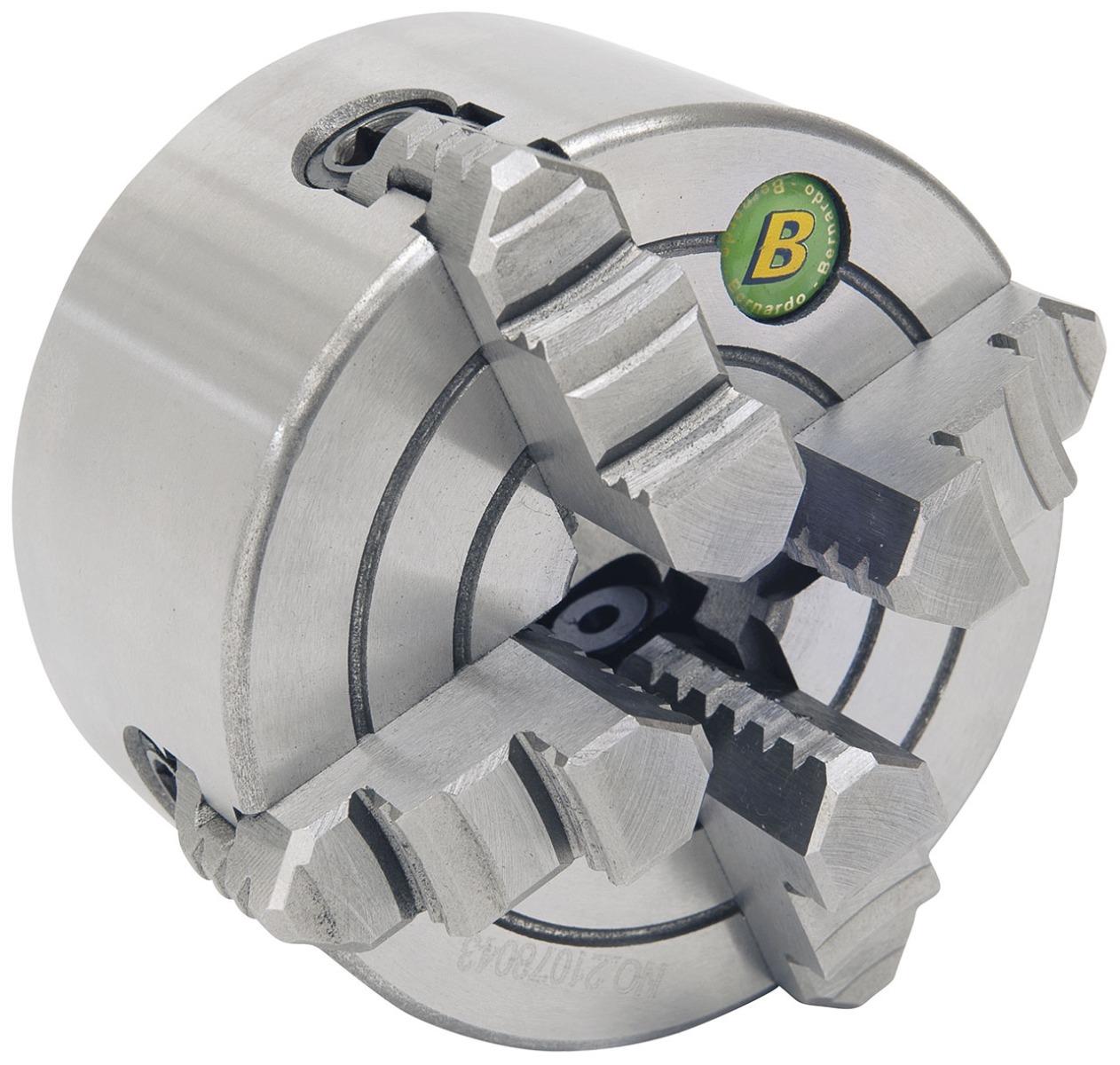

- Vierbacken-Planscheibe in Gussausführung
- Mit Zentrieraufnahme nach DIN 6350
- Vier einzeln verstellbare Spannbacken
- Ab einem Durchmesser von 160 mm wird die Planscheibe von vorne auf den Flansch montiert
- Ab einem Durchmesser von 300 mm sind T-Nuten eingefräst
- Inklusive ein Satz harte, einteilige Backen
Anwendungsbereich:
- Geeignet zum Spannen von asymmetrischen und rechteckigen Werkstücken auf Drehmaschinen

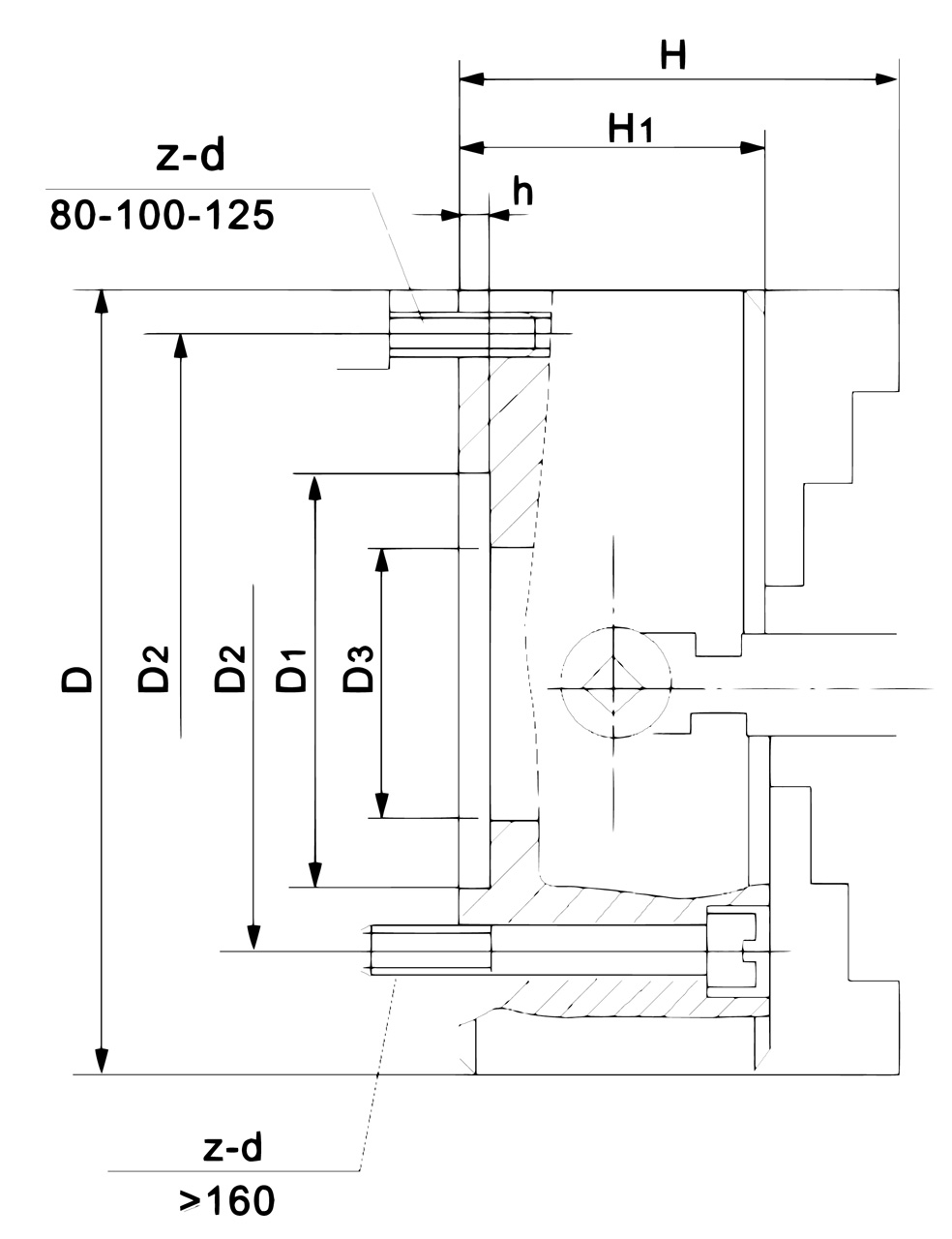

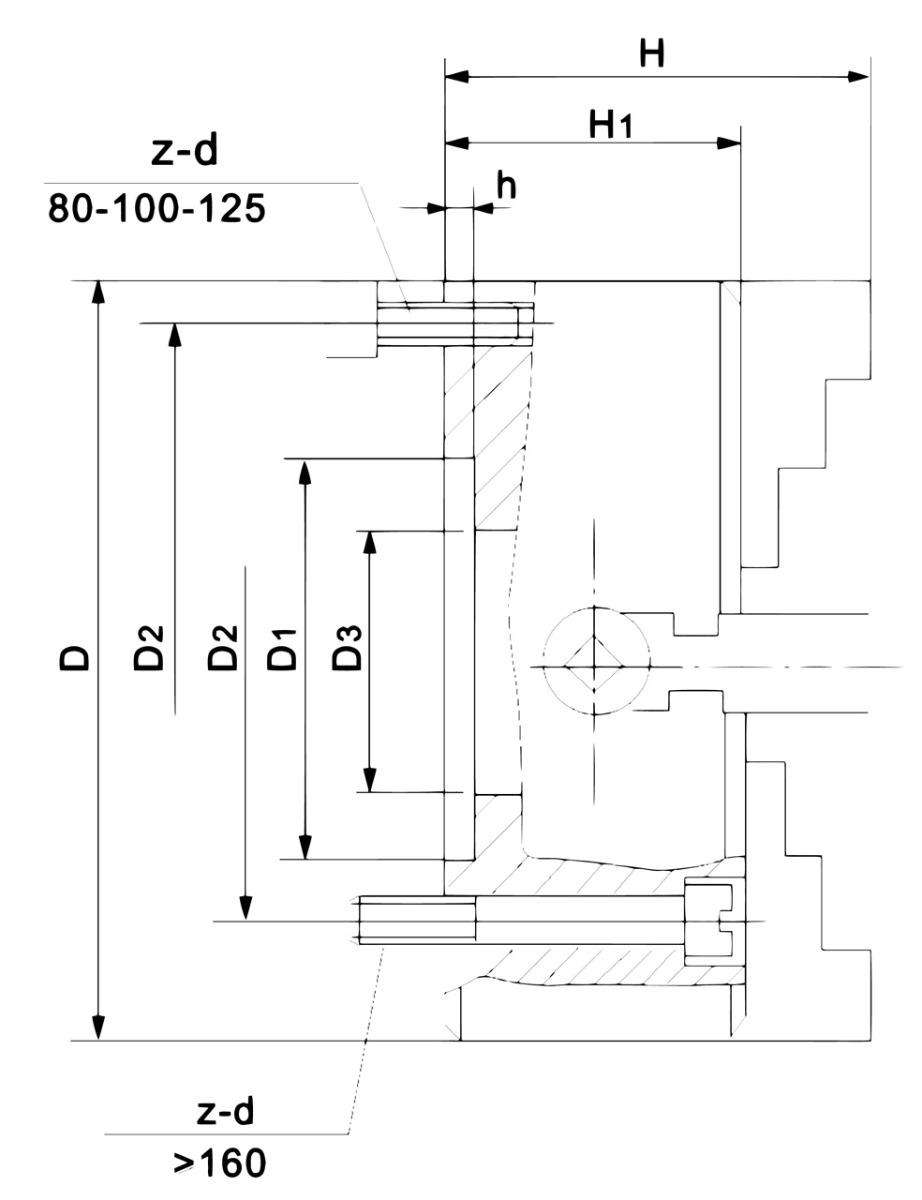

| D - Futtergröße | 100 |
| D1 | 72 mm |
| D2 | 84 mm |
| D3 | 25 mm |
| H | 77 mm |
| H1 | 54 mm |
| h | 4 mm |
| Befestigungsschrauben | 4 x M8 |
| Max. Drehzahl | 2400 U/min |
| Gewicht ca. | 3,15 kg |
