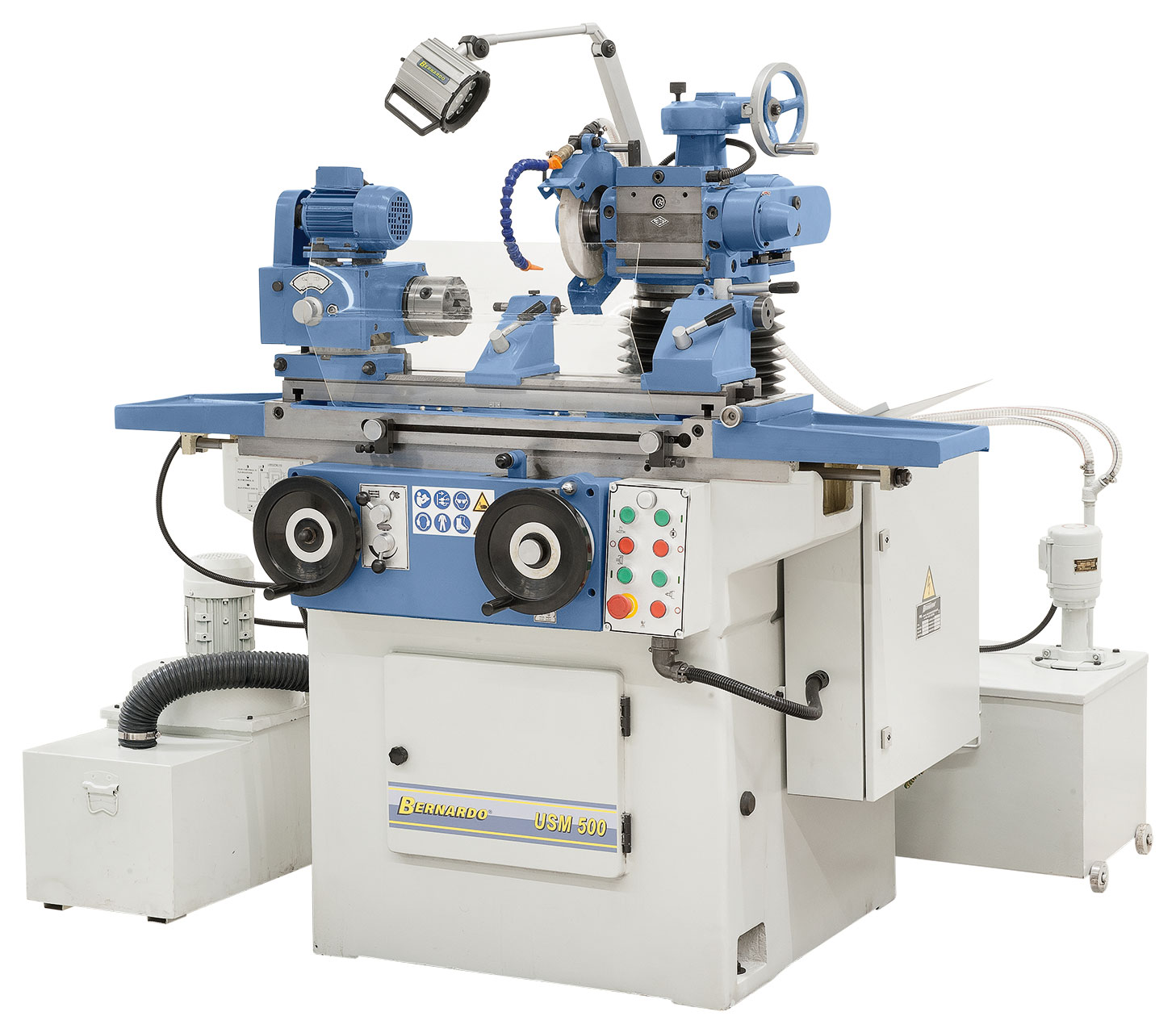

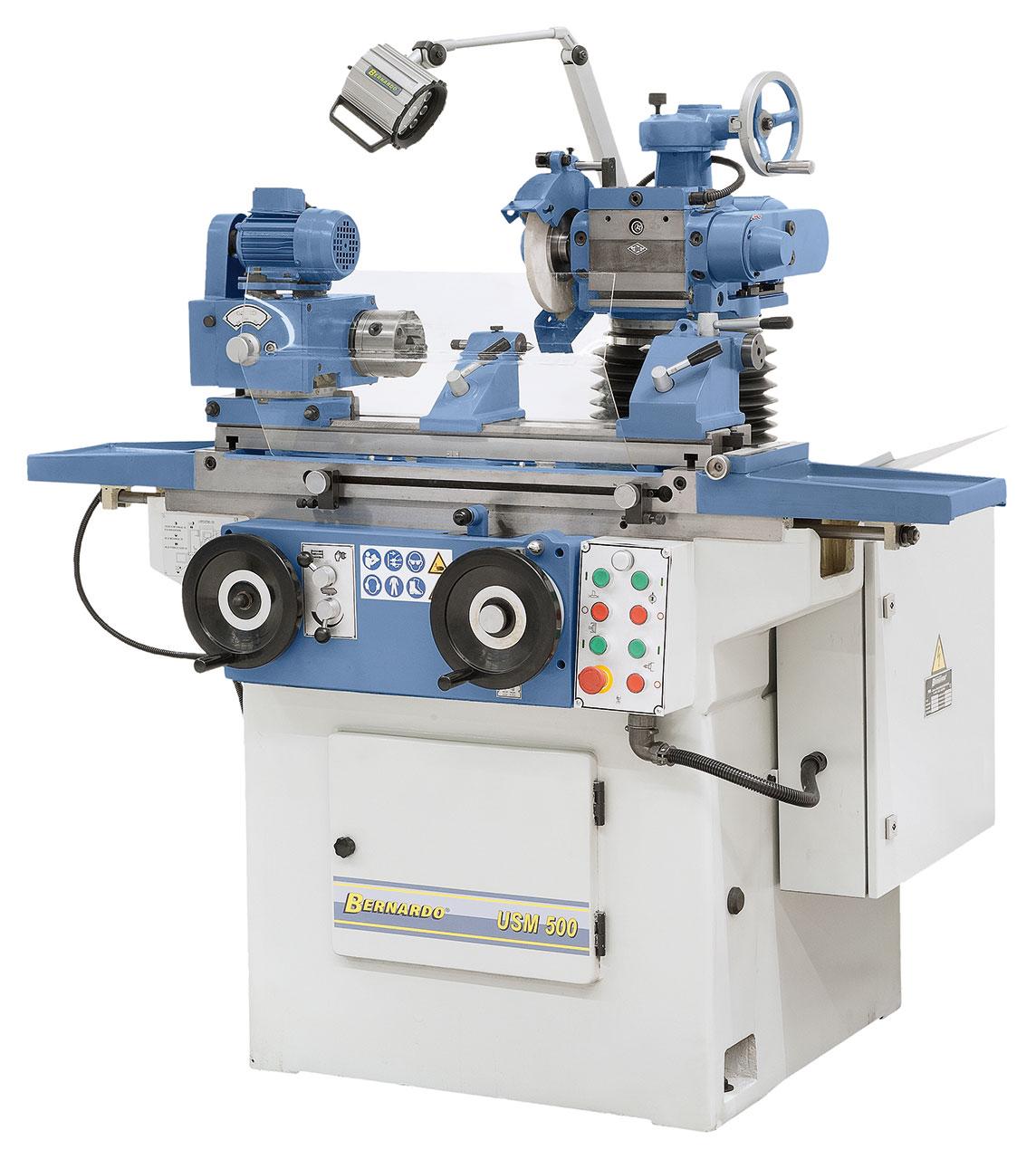

05-1375 Bernardo Universal-Schleifmaschinen USM 500
05-1375 Bernardo Universal-Schleifmaschinen USM 500
Beschreibung:Die Universalschleifmaschine USM 500 bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Der Bedienkomfort durch die umfangreiche Grundausstattung lässt keine Wünsche offen und gewährleistet ein Maximum an Leistung.
Features:
Technische Spezifikation:
* ohne Absaugung und Kühlmittel
Lieferumfang:
Längsschleifen
Flachschleifen
Außenrundschleifen
Innenrundschleifen
Sägeblattschärfen
Werkzeugschleifen
Beschreibung:Die Universalschleifmaschine USM 500 bietet dem professionellen Anwender ein Höchstmaß an Einsatzmöglichkeiten auf kleinstem Raum. Der Bedienkomfort durch die umfangreiche Grundausstattung lässt keine Wünsche offen und gewährleistet ein Maximum an Leistung.
Features:
- Kühlmitteleinrichtung, Zentralschmierung und Absauganlage im Lieferumfang enthalten
- Schneller und einfacher Drehzahlwechsel mittels leichtgängiger Getriebeschaltung
- Einsetzbar im Werkzeug- und Formenbau, Produktion, aber auch in der Ausbildung
- Tischlängsbewegung in x-Achse erfolgt wahlweise hydraulisch oder manuell
- Spindelstock höhenverstellbar sowie schwenkbar (-100° bis +100°)
- Kombination aus Rund-, Flach- und Werkzeugschleifmaschine
- Schwere Graugusskonstruktion für vibrationsfreies Arbeiten
- Spezielle Schleifspindellagerung für präzise Schleifergebnisse
- Hohe Produktivität durch umfangreiche Einsatzmöglichkeiten
Technische Spezifikation:
| Max. Werkzeugdurchmesser | 200 mm |
| Spitzenweite | 500 mm |
| Flachschleifen | 200 x 50 mm |
| Außenschleifmaße | Ø 5 - 50 x 400 mm |
| Innenschleifmaße | Ø 10 - 50 x 75 mm |
| Max. Werkstückgewicht | 10 kg |
| Werkstückspindelkopf | |
| Schwenkbereich | -90° bis +90° |
| Drehzahl | 110 / 200 / 300 U/min |
| Werkzeugaufnahme | MK 2 |
| Durchmesser Backenfutter | 100 mm |
| Schleifkopf | |
| Schwenkbereich | -100° bis +100° |
| Verfahrweg | |
| Quer | 230 mm |
| Vertikal | 210 mm |
| Skalenteilung vertikal | 0,01 mm |
| Vertikalzustellung je Handradumdrehung | 2 mm/U |
| Skalenteilung | 0,02 mm |
| Querverstellung je Handradumdrehung | 2 / 4 mm/U |
| Schleifscheibe | 200 x 20 x 75 mm |
| Drehzahl | 2500 U/min |
| Drehzahl Innenschleifspindel | 13500 U/min |
| Schleifstifte | Ø 26 x 20 x 6 mm |
| Ø 10 x 10 x 3 mm | |
| Arbeitstisch | |
| Max. Verfahrweg | 480 mm |
| Hydraulischer Längsvorschub | 0,01 - 6 m/min |
| Tischschwenkbereich | -45° bis +45° |
| Reitstock Pinolenaufnahme | MK 2 |
| Pinolenweg | 15 mm |
| Motorleistung gesamt | 2,5 kW |
| Motorleistung Schleifscheibe | 1,1 kW |
| Abmessungen (L x B x H)* | 1500 x 1150 x 1400 mm |
| Gewicht ca. | 1300 kg |
* ohne Absaugung und Kühlmittel
Lieferumfang:
- Kühlmitteleinrichtung
- Absauganlage
- Schutzeinrichtung
- Teilkopf
- 4 Stk. Schleifscheiben
- 3-Backenfutter 100 mm
- Linker und rechter Reitstock
- Zentrierspitze
- Halbe Zentrierspitze
- Auswuchtstand
- Spindelverlängerung
- Schraubstock zum Flachschleifen
- Innenschleifeinrichtung mit 2 Schleifstiften
- 5 Mitnehmer
- Abrichter
- Zentralschmierung

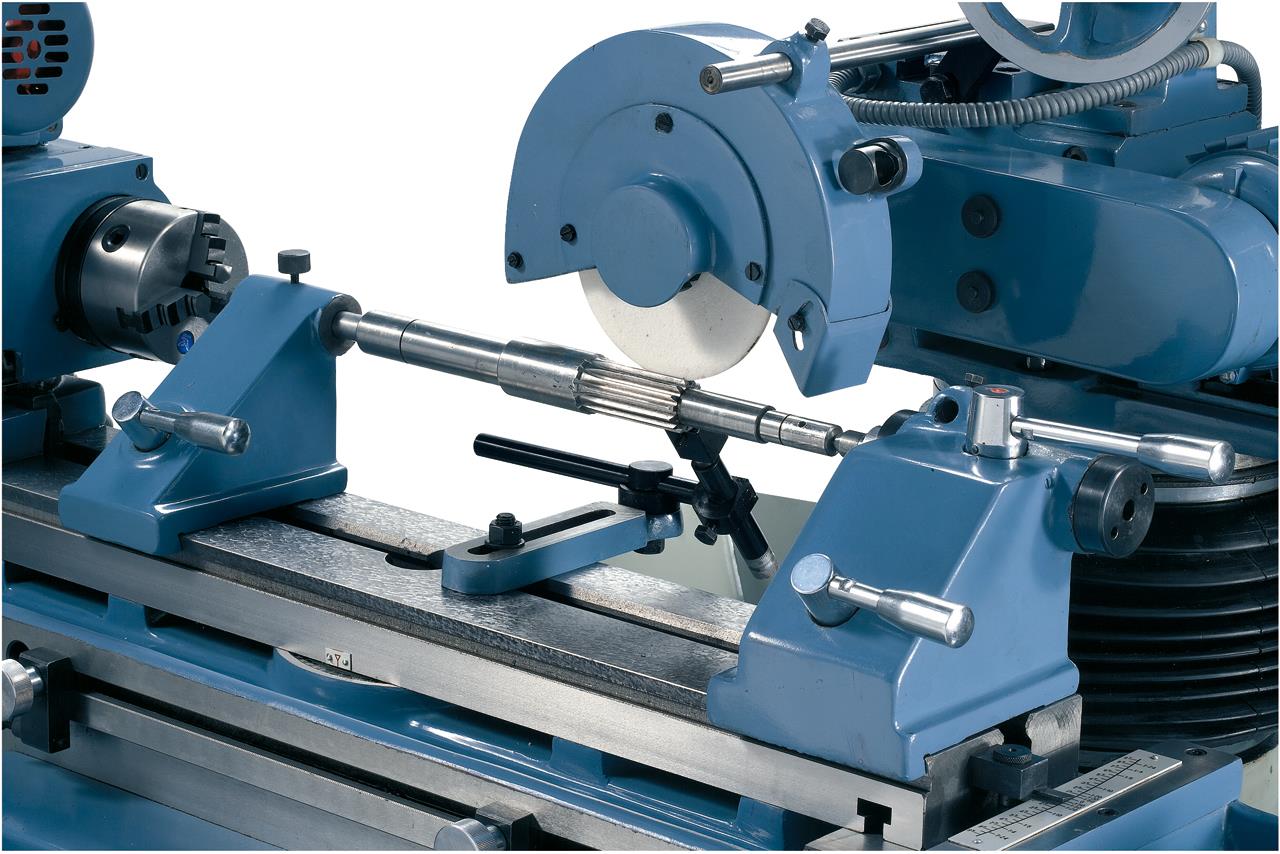

Längsschleifen

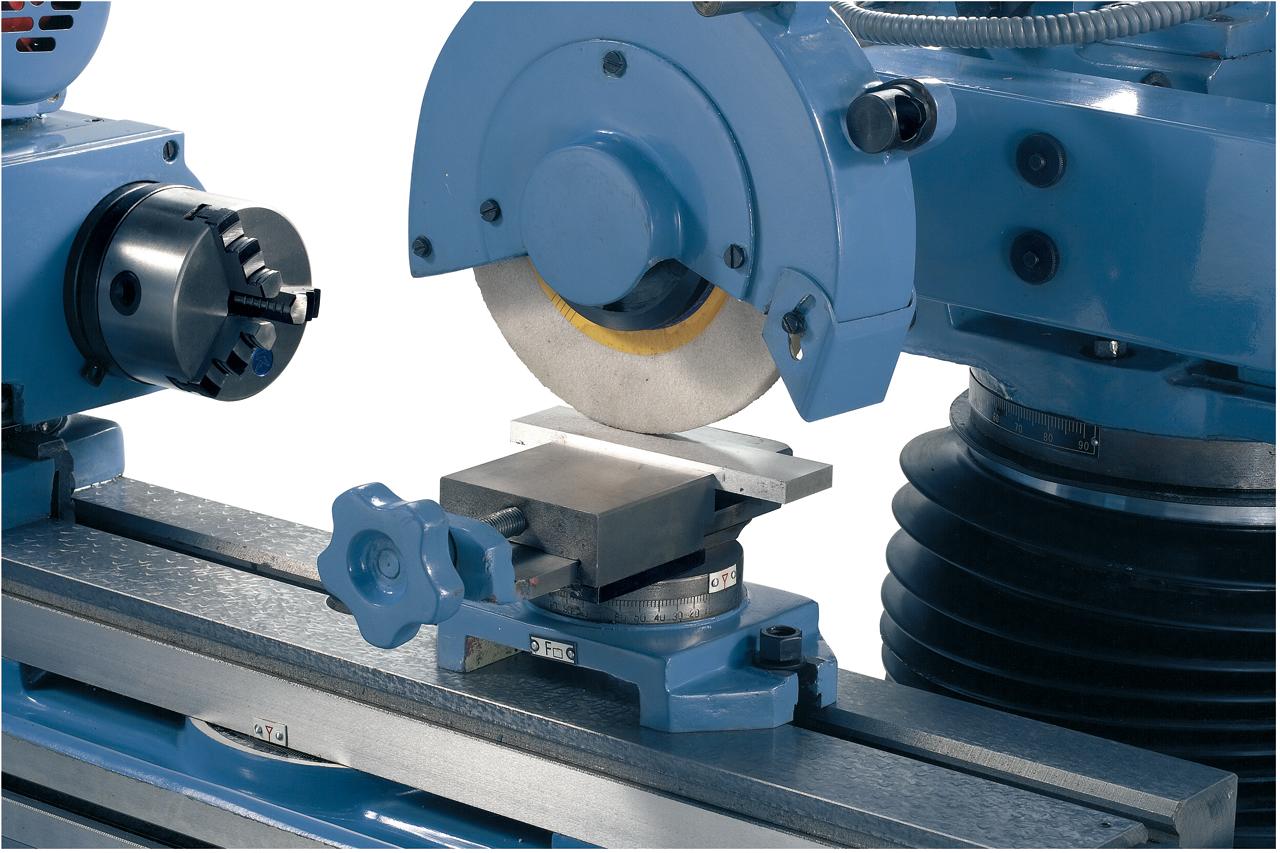

Flachschleifen

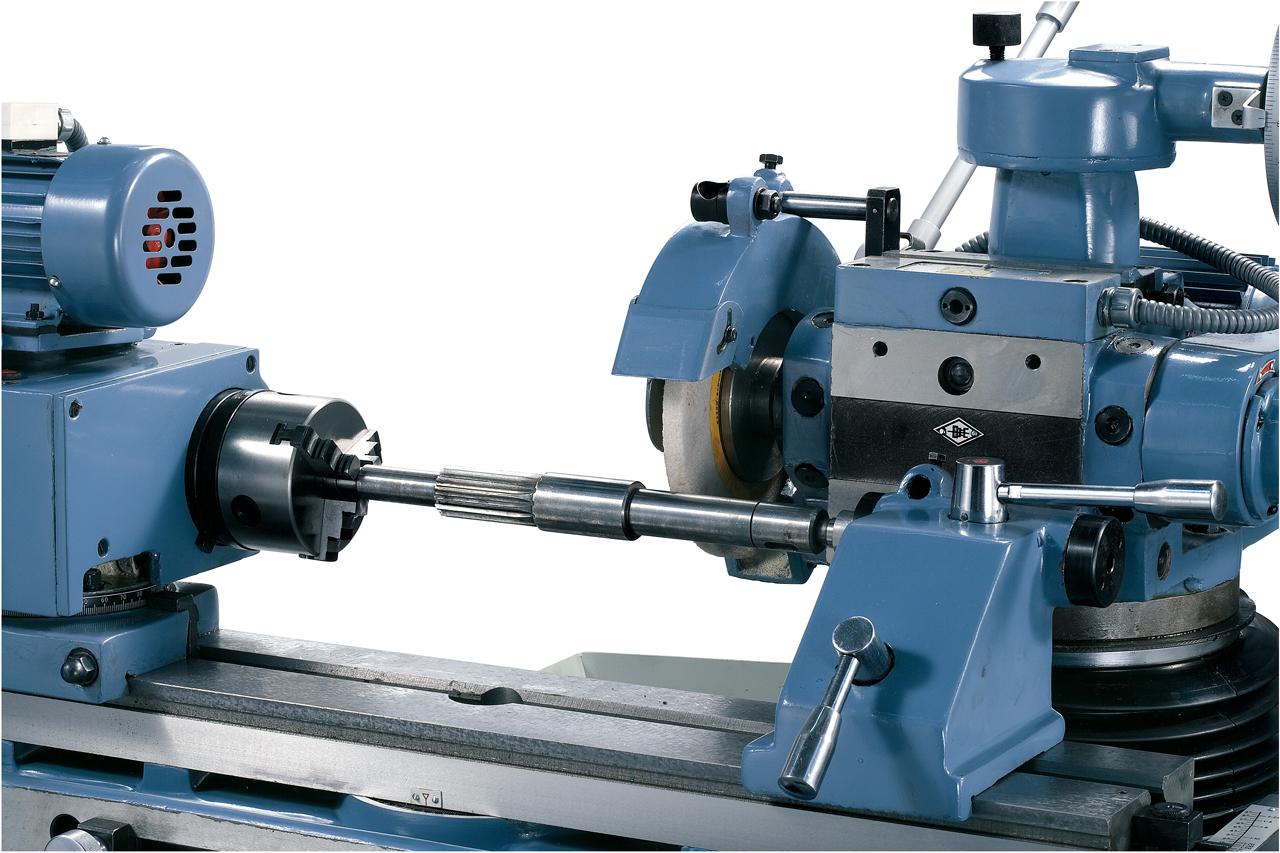

Außenrundschleifen

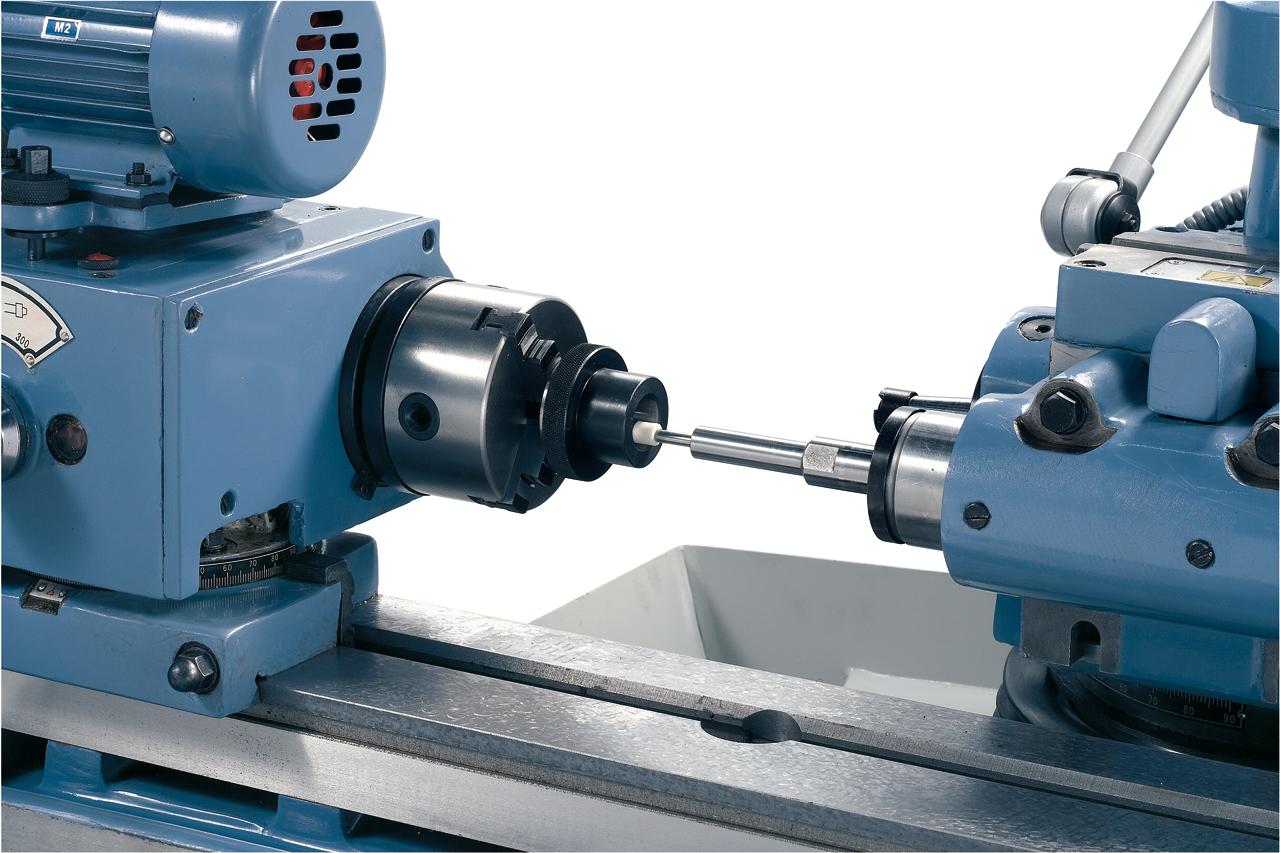

Innenrundschleifen

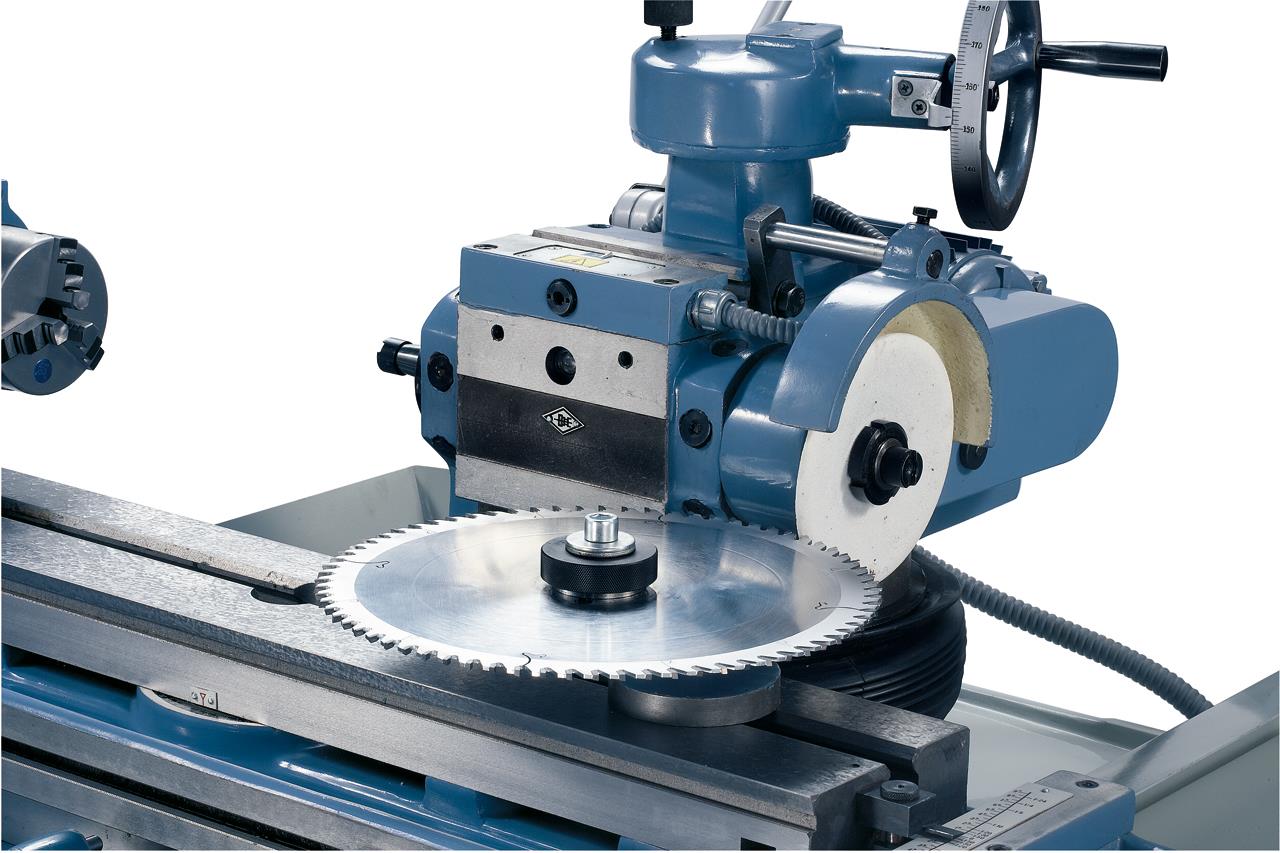

Sägeblattschärfen

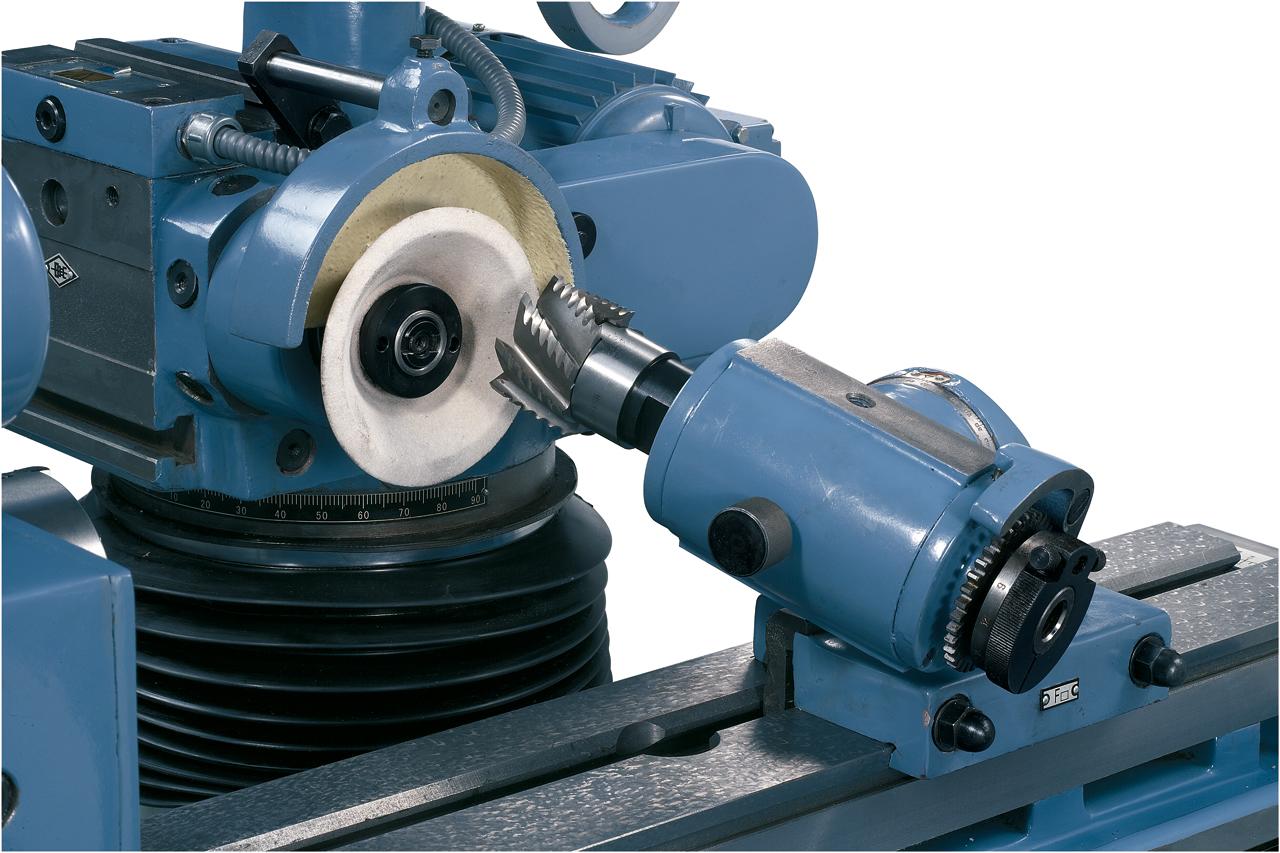

Werkzeugschleifen
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
