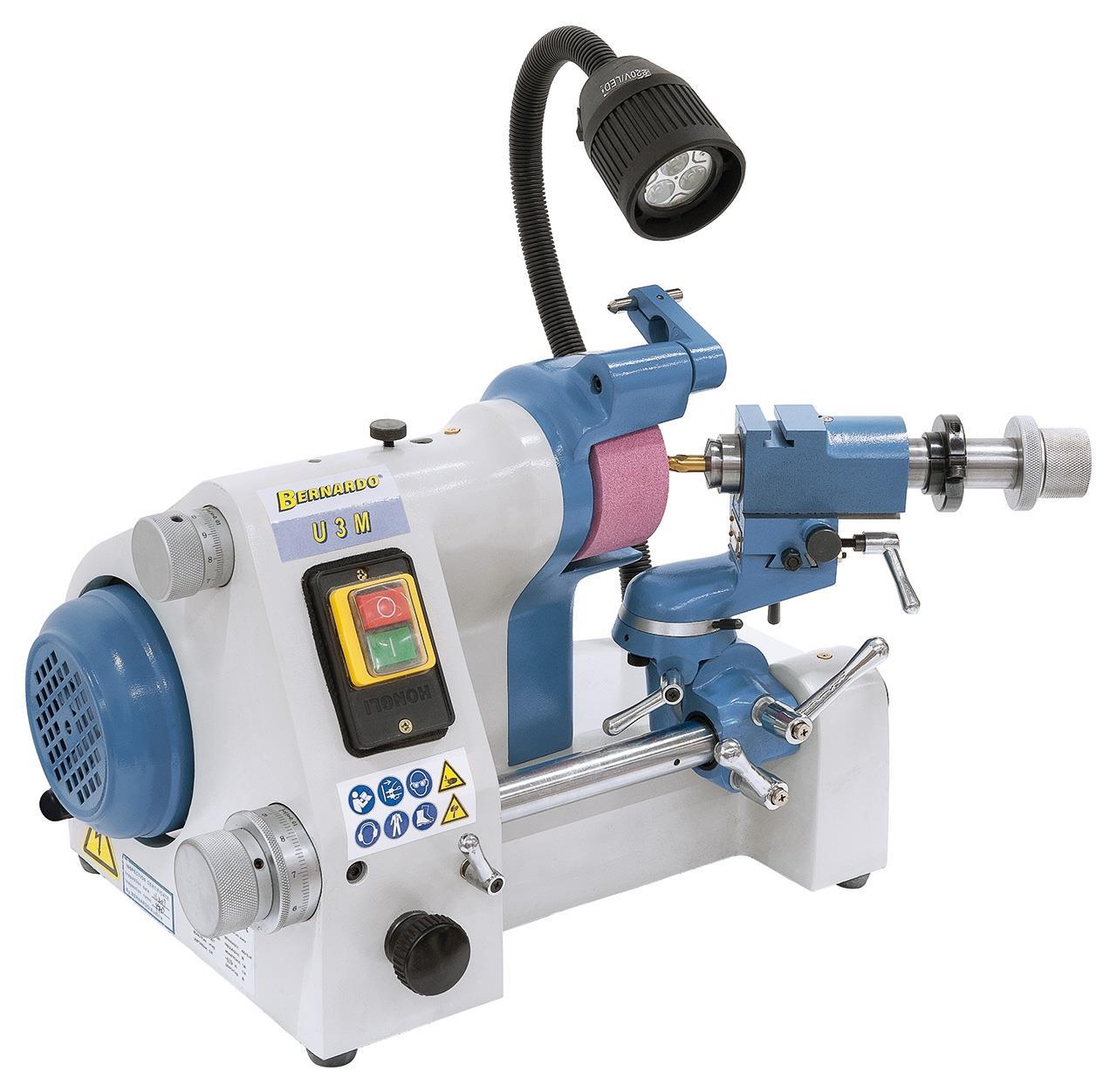

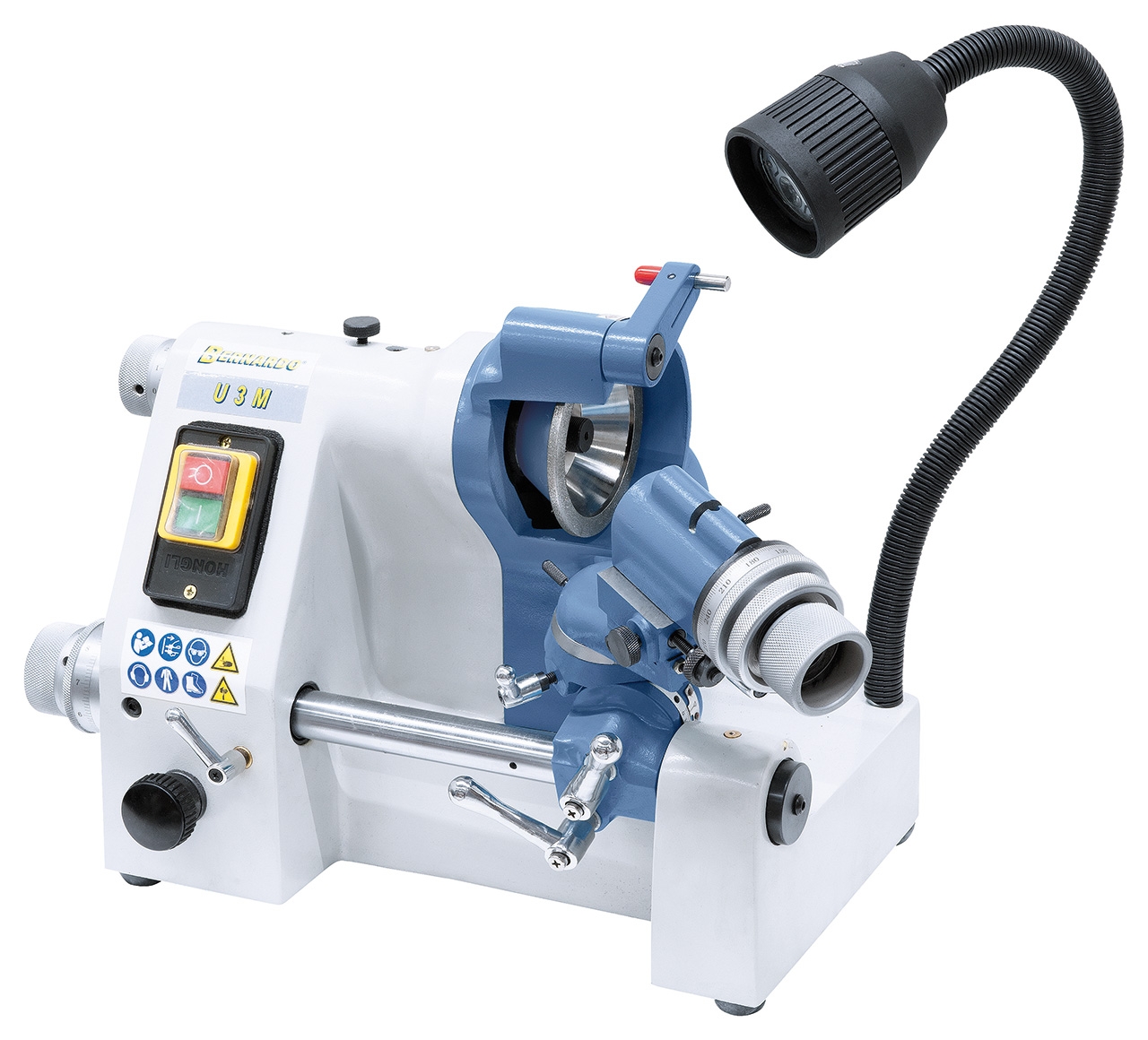

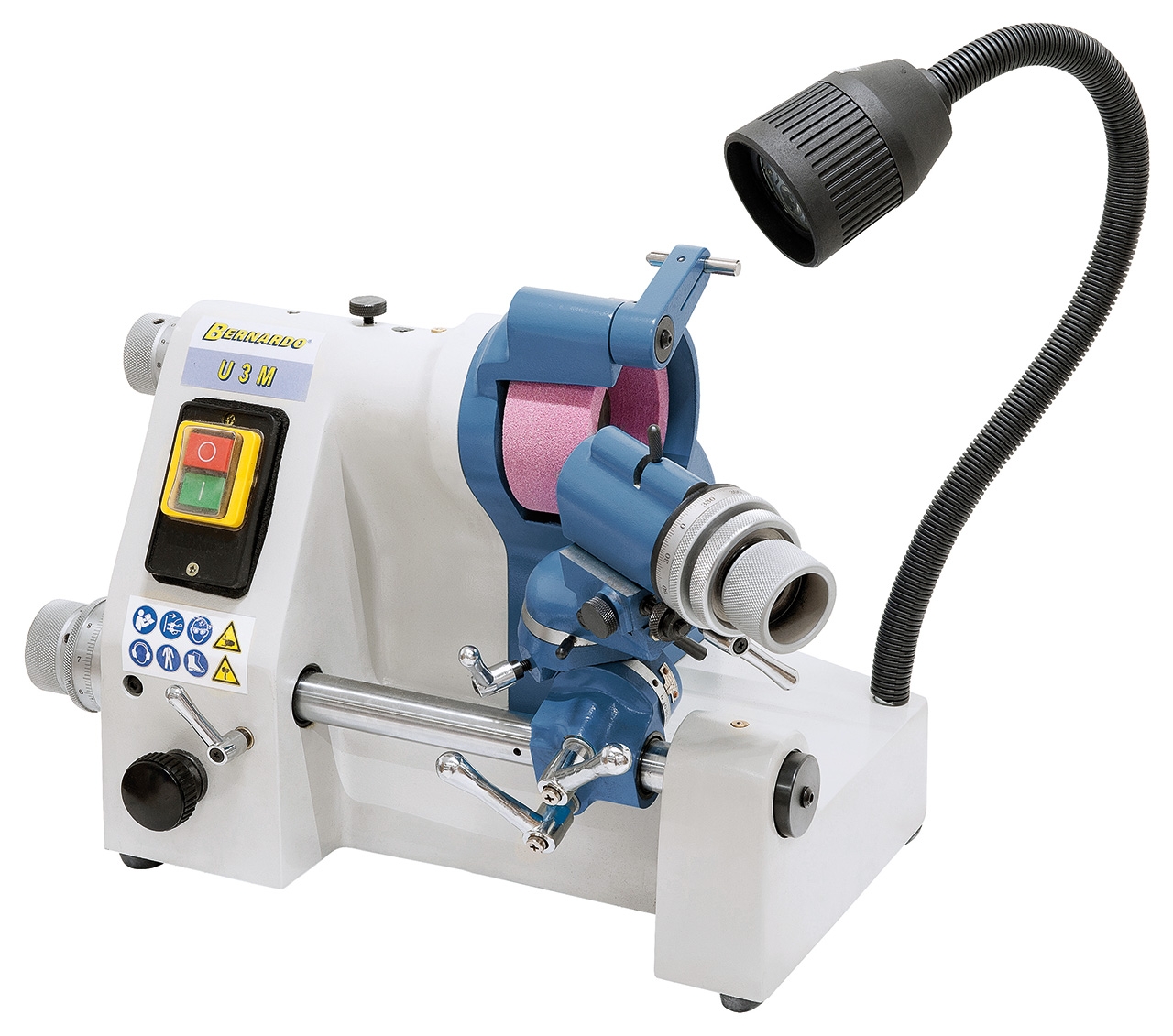

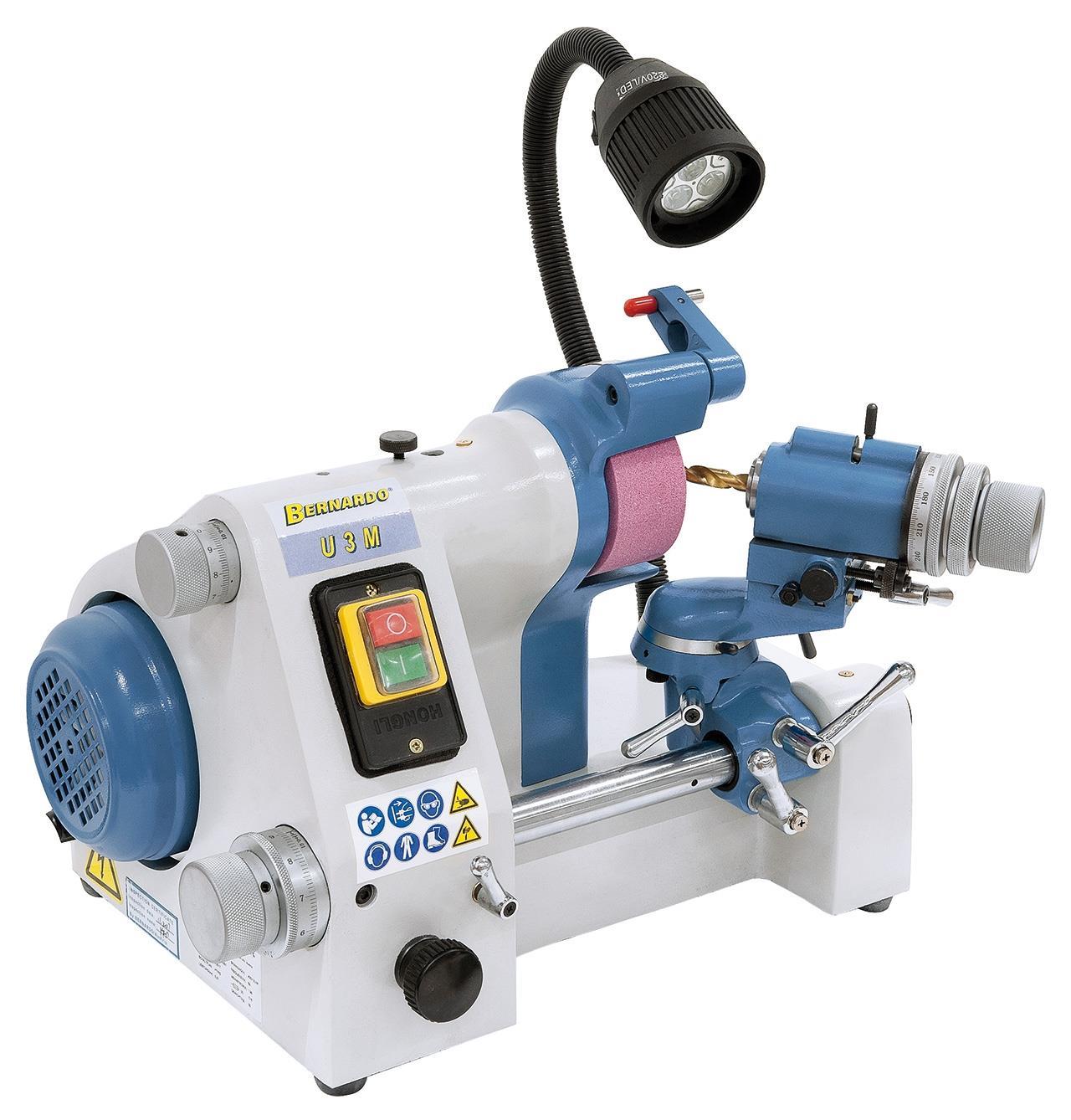

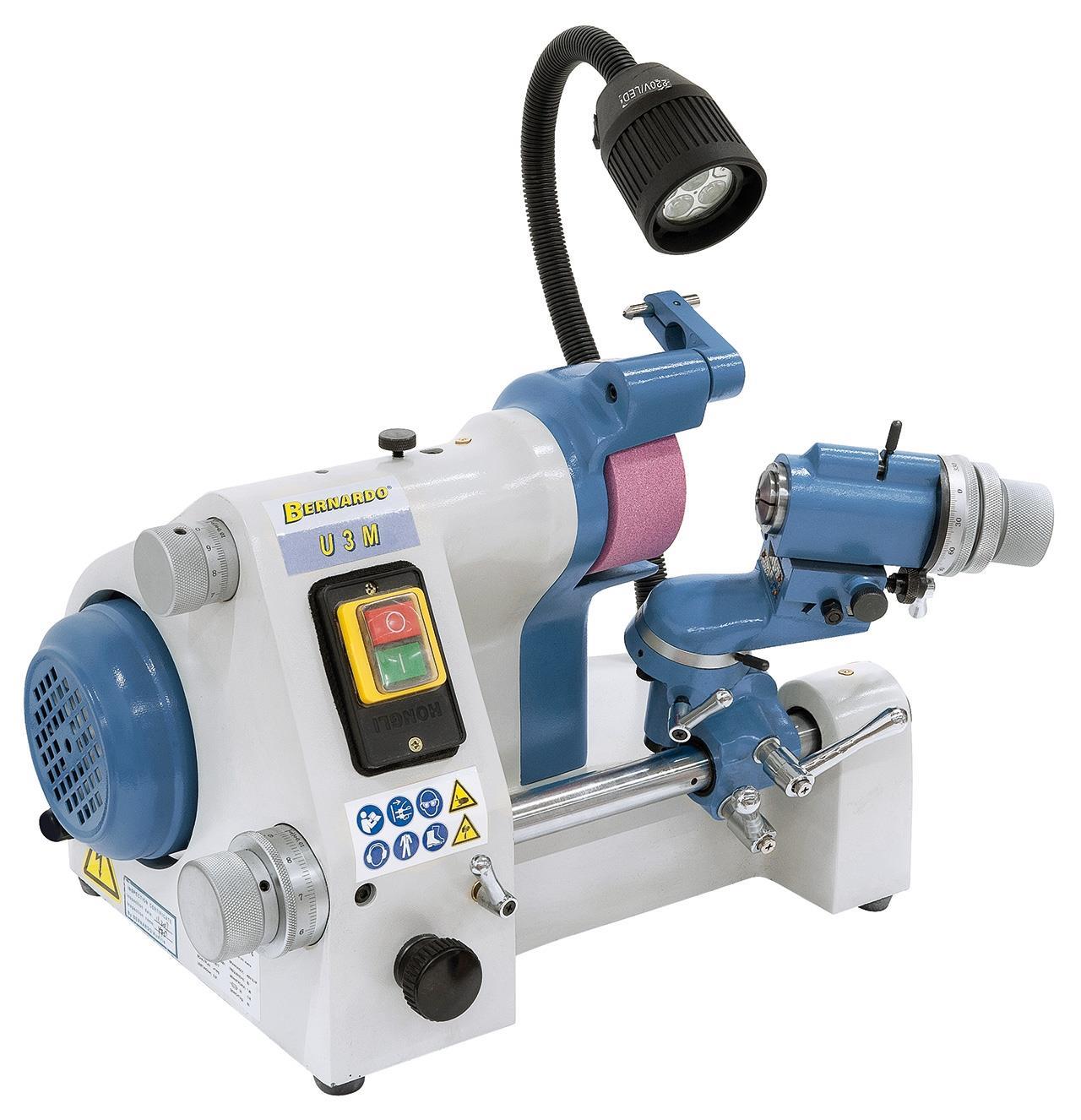

05-1641 Bernardo Stichelschleifmaschine U3M - 400 V
05-1641 Bernardo Stichelschleifmaschine U3M - 400 V
Beschreibung:Die Stichelschleifmaschine U3M ist durch die vielseitigen Schwenk- und Einstellmöglichkeiten universell einsetzbar. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket bei geringer Investition.
Features:
Technische Spezifikation:
Lieferumfang:
Lieferumfang: Spiralbohrer-, Schaftfräser- und Drehmeißelaufnahme, Spannzangen, Korundschleifscheibe, Diamantschleifscheibe, Antriebsriemen
Drehmeißelaufnahme
Schaftfräseraufnahme
Spiralbohreraufnahme
Beschreibung:Die Stichelschleifmaschine U3M ist durch die vielseitigen Schwenk- und Einstellmöglichkeiten universell einsetzbar. Durch das umfangreiche Standardzubehör bietet dieses Modell ein optimales Leistungspaket bei geringer Investition.
Features:
- Zum Schleifen von z.B.: Stempel, Spiralbohrer, Elektroden, Stichel, Zentrierspitzen, usw.
- Einfache Bedienung und Handhabung
- Solider Grundkörper sorgt für langjährige Präzision
- Indexkopf mit 24 Rastpositionen zum Schleifen von Polygonen auf Stempel oder Elektroden
- Optimal zum Schleifen von Stichel (Einschneidenfräser) geeignet
- Umfangreiches Standardzubehör: Aufnahme für Spiralbohrer, Schaftfräser und Drehmeißel, Diamantscheibe, Spannzangen, ...
- Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel (zylindrisch, zentrisch, kegelig, ...)
- Vibrationsfrei angetriebene Präzisionschleifspindel für optimale Schleifergebnisse
Technische Spezifikation:
Spannzangendurchmesser min./max. | 3 - 18 mm |
Schleifdurchmesser max. | 25 mm |
Kegelschleifen | 0 - 180° |
Hinterschliffwinkel | 0 - 45° |
Negativen Winkel | 0 - 25° |
Geschwindigkeit | 5000 U/min |
Topfscheibe | 100 x 50 x 20 mm |
Rastpositionen Teilkopf | 24 (alle 15°) |
Motorleistung | 0,37 kW |
Spannung | 400 V |
Länge | 450 mm |
Breite | 500 mm |
Höhe | 400 mm |
Gewicht ca. | 45 kg |
Lieferumfang:
- Korundschleifscheibe
- Diamantschleifscheibe
- Abrichtdiamant
- Scheibenflansch
- LED-Arbeitsleuchte
- Spannzange 4, 6, 8, 10, 12 mm
- Spiralbohreraufnahme
- Schaftfräseraufnahme
- Drehmeißelaufnahme
- Ersatzriemen

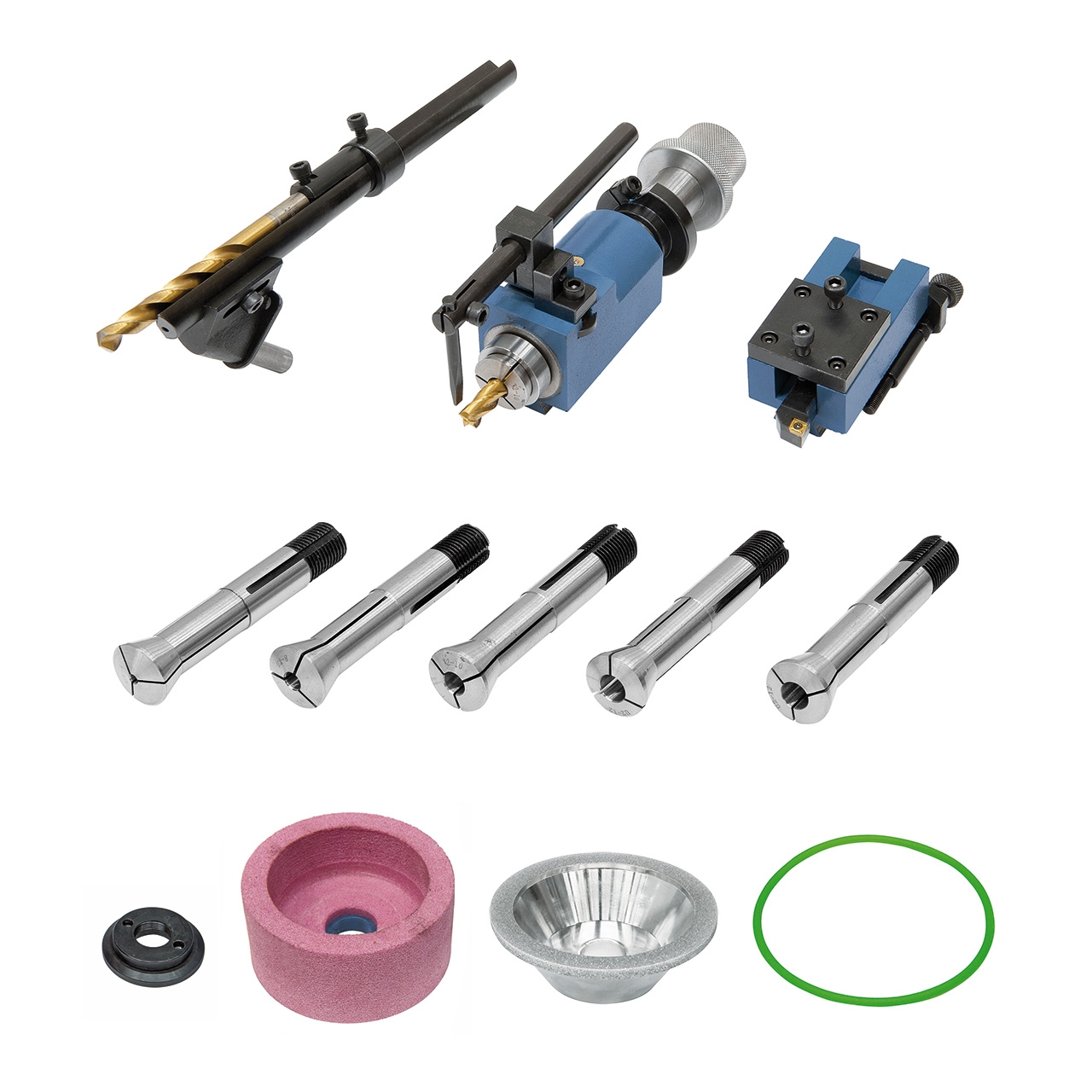

Lieferumfang: Spiralbohrer-, Schaftfräser- und Drehmeißelaufnahme, Spannzangen, Korundschleifscheibe, Diamantschleifscheibe, Antriebsriemen

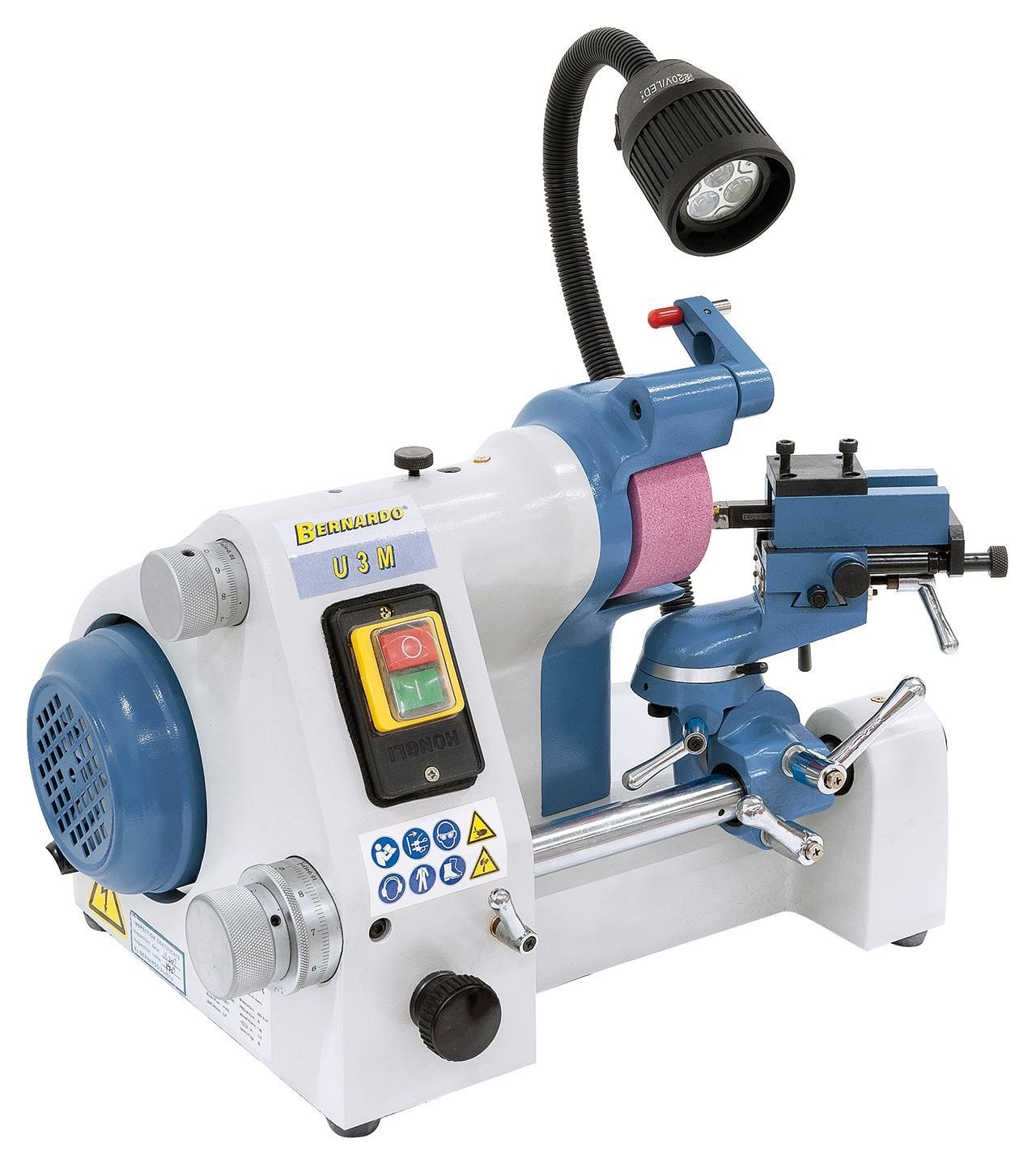

Drehmeißelaufnahme
Schaftfräseraufnahme
Spiralbohreraufnahme
Informationen zur Produktsicherheit:
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
