05-1454XL Bernardo Flachschleifmaschinen BSG 60220 PLC
Features:
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Technische Spezifikation:
|
Tischaufspannfläche |
600 x 2200 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
600 x 1000 mm (2 Stk.) |
|
Max. Verfahrweg, längs |
2350 mm |
|
Max. Verfahrweg, quer |
660 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
1700 kg |
|
Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 20 mm/Hub |
|
Eilgang, quer |
50 - 600 m/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
50 - 500 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
5,5 kW |
|
Gesamt-Anschlusswert |
18 kW |
|
Länge |
6600 mm |
|
Tiefe |
2750 mm |
|
Höhe |
2700 mm |
|
Gewicht ca. |
8000 kg |
* mit Magnetspannplatte
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Hydraulikölkühlung
- Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

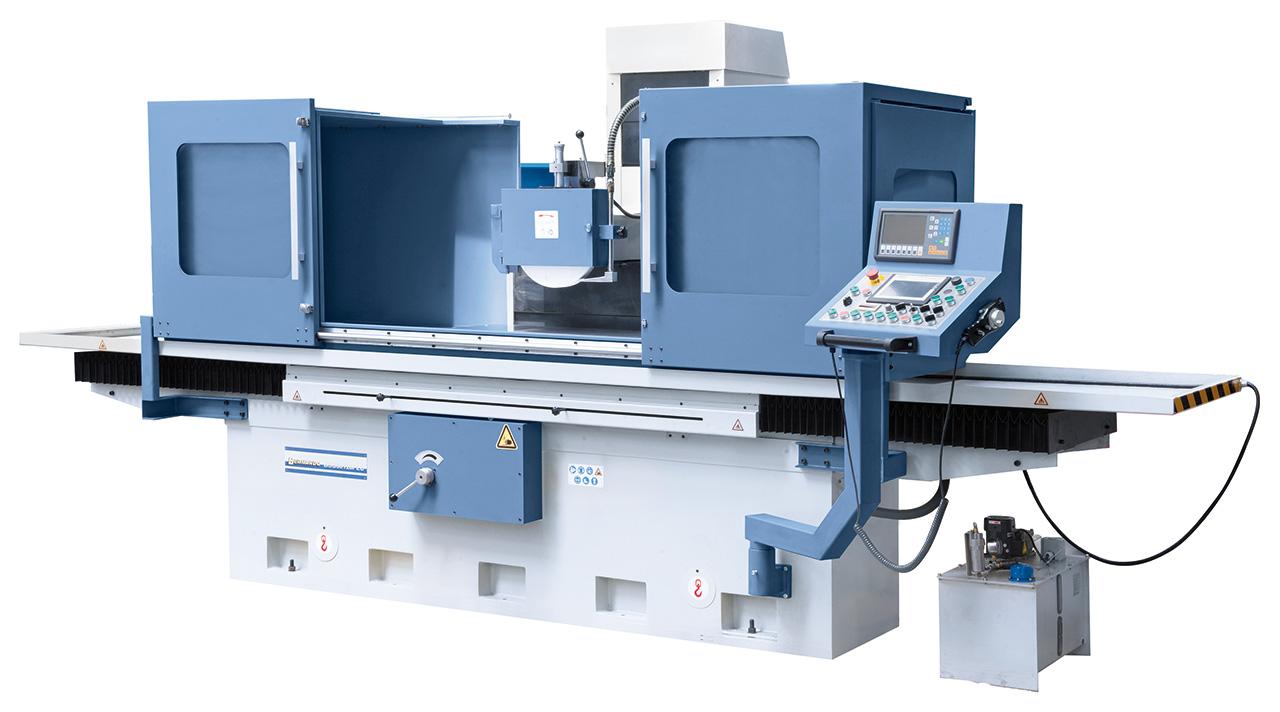

Picture of BSG 60120 PLC

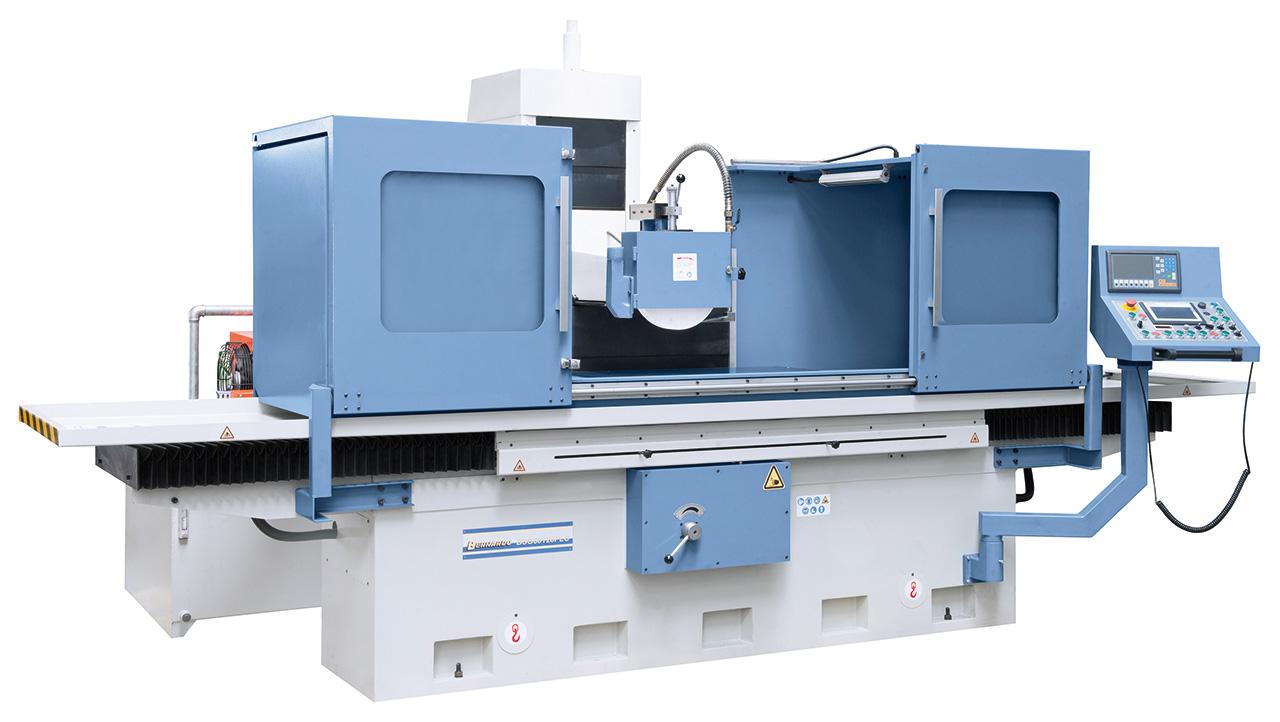

Picture of BSG 60120 PLC

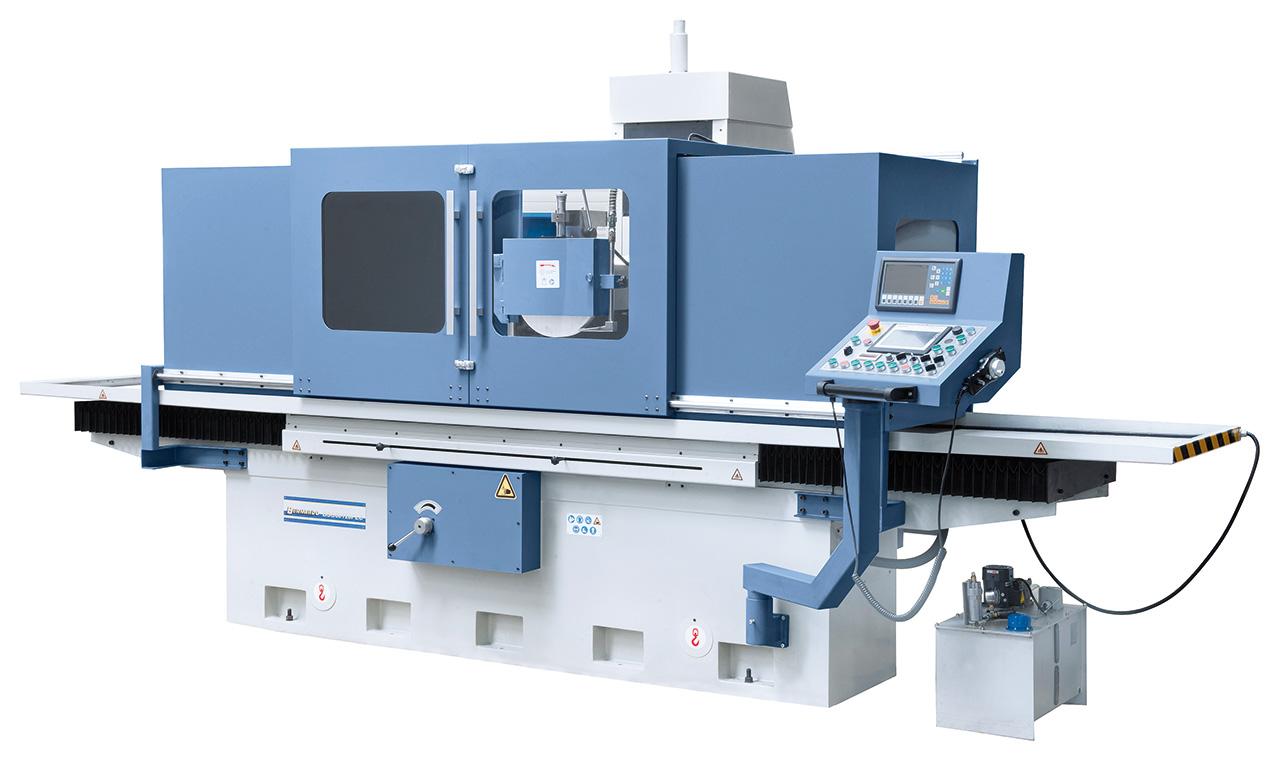

Picture of BSG 60120 PLC

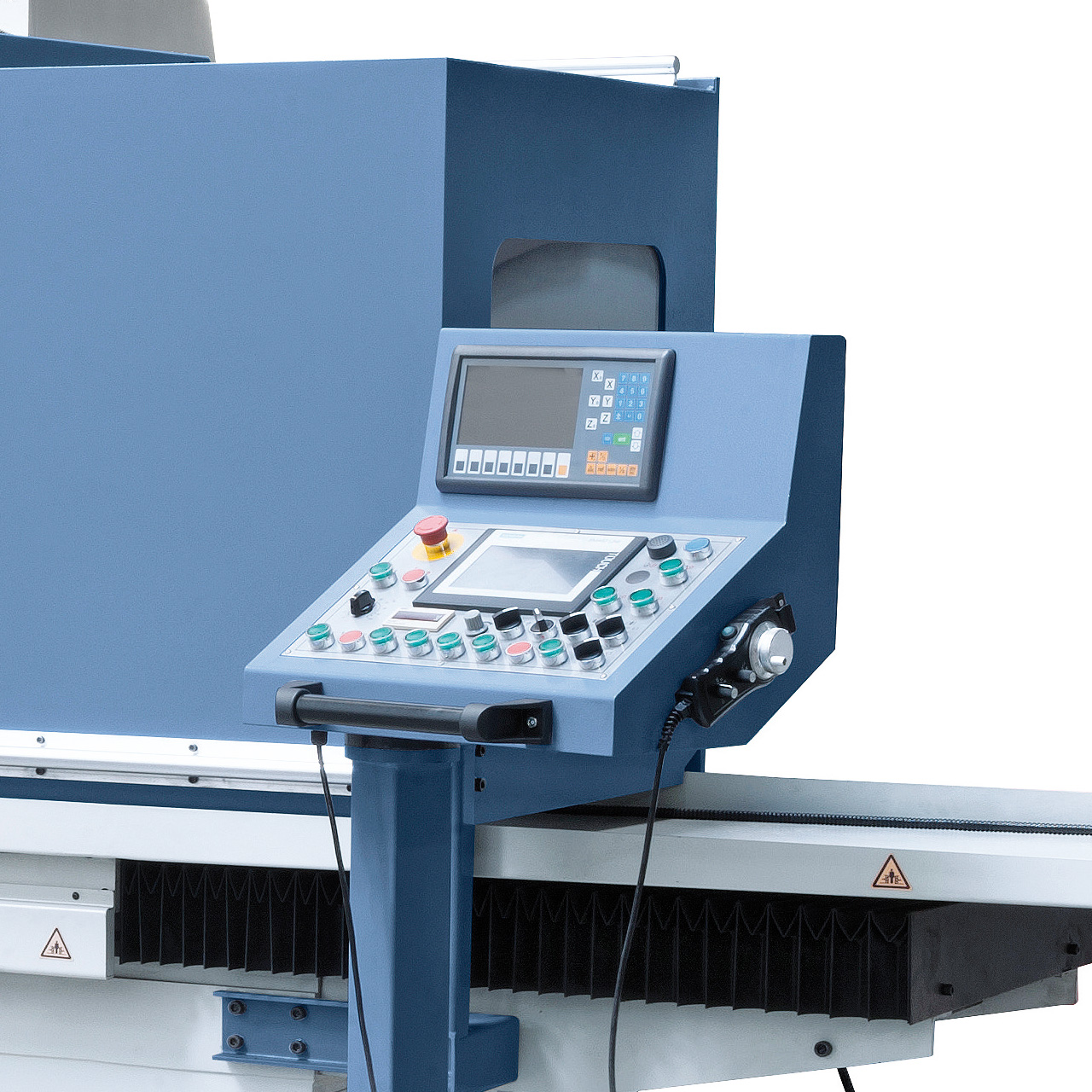

Inklusive Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

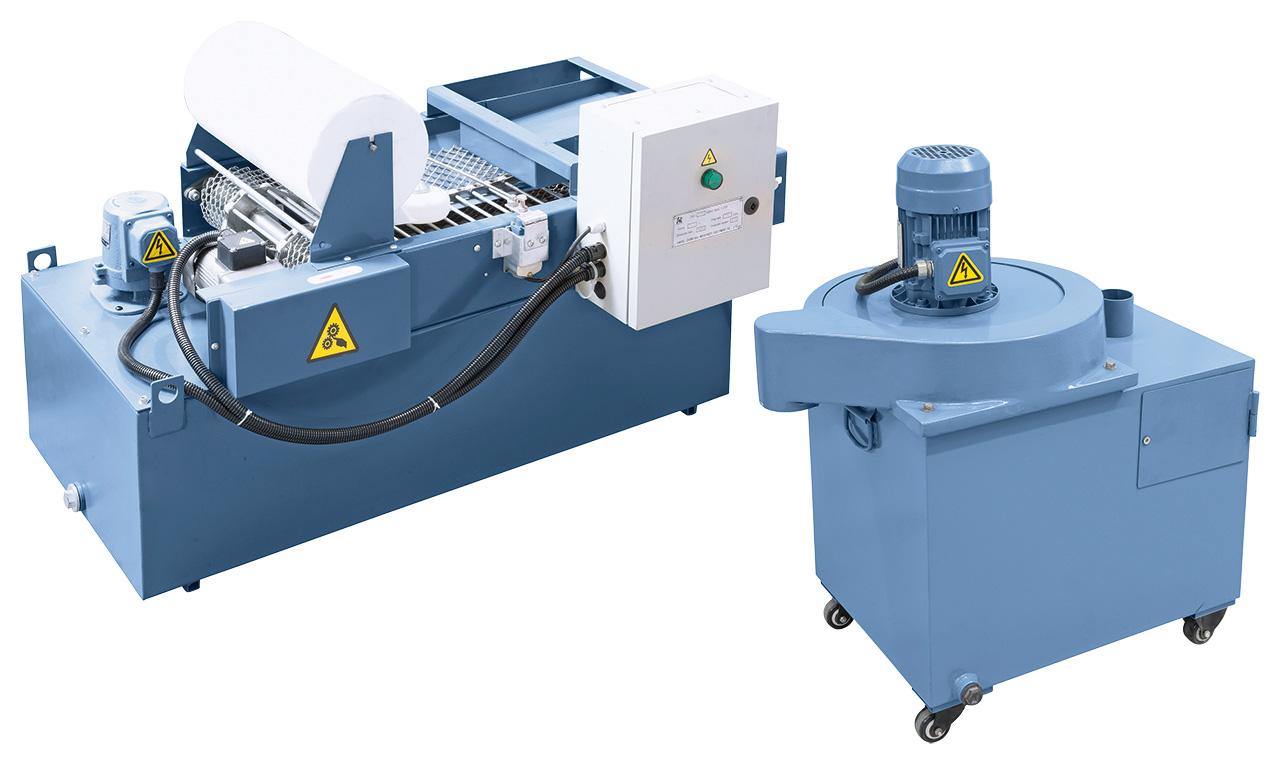

Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

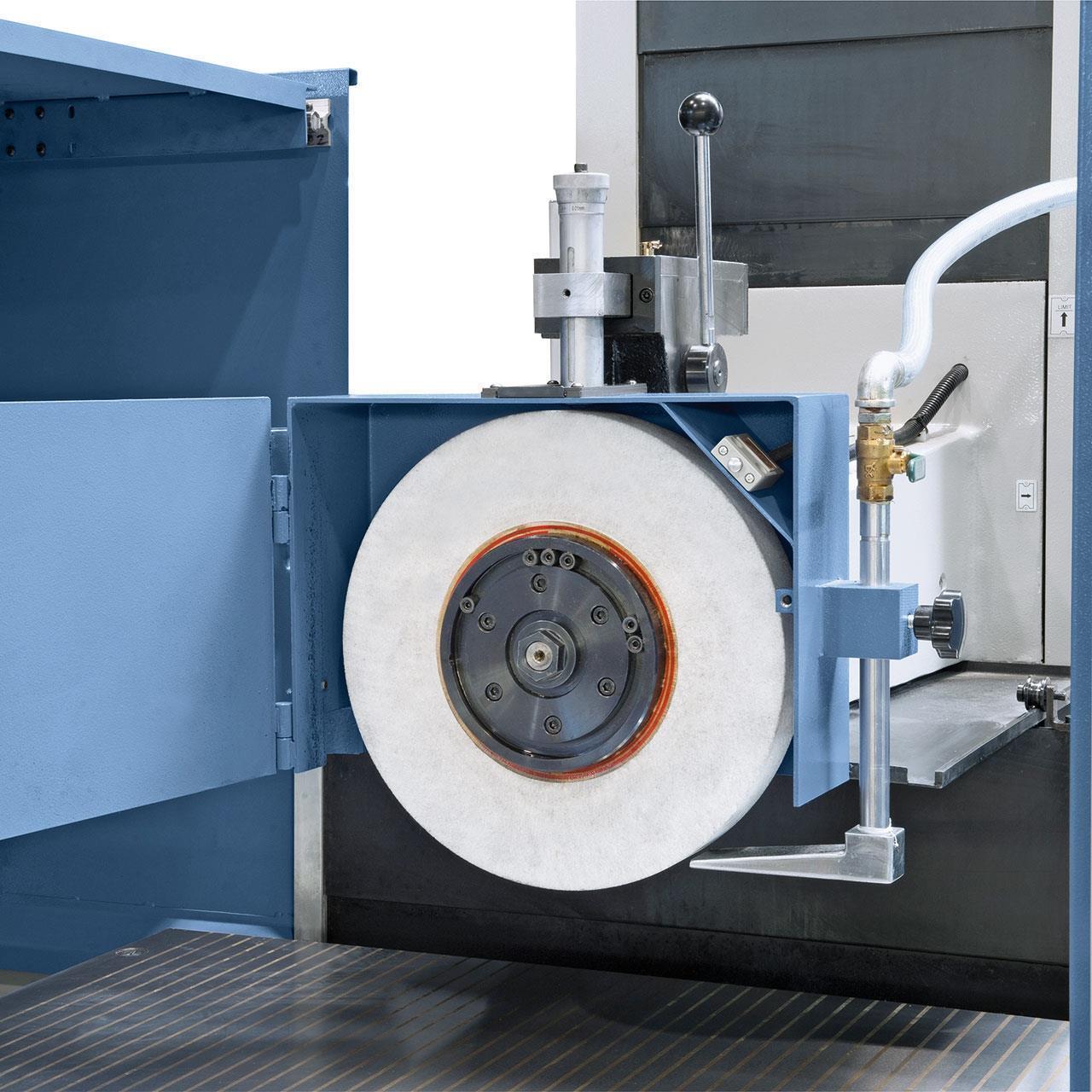

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten

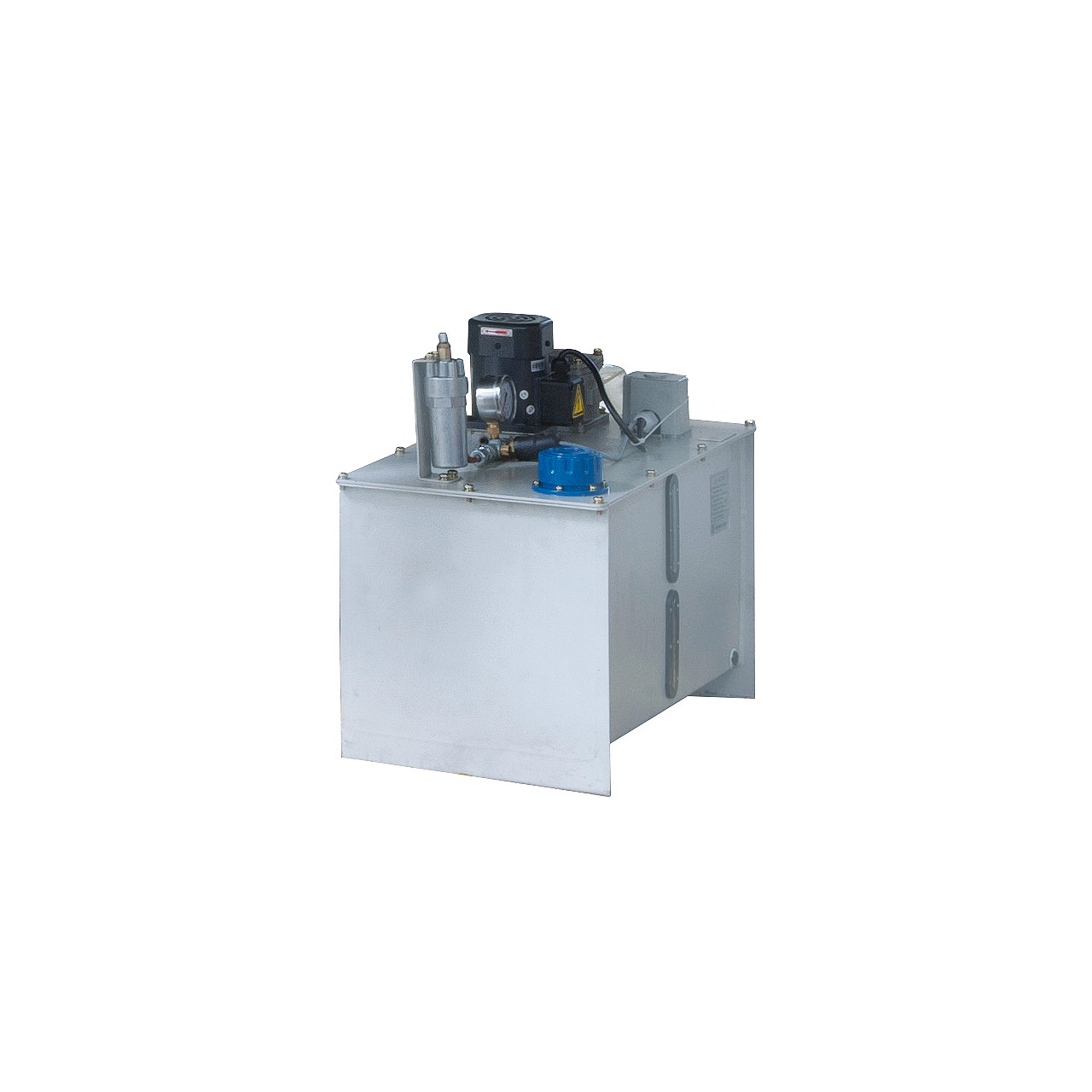

Separate Hydraulikeinheit mit Ölkühlung vermeidet Vibration und thermische Belastung des Maschinenkörpers
