05-1452XL Bernardo Flachschleifmaschinen BSG 50160 PLC
Beschreibung:
Diese Modelle eignen sich für die Bearbeitung von Werk- stücken bis 900 kg und einer Schleiffläche bis 1700 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometer- verstellung, Magnetplatte mit Entmagnetisierungs- einrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Features:
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Technische Spezifikation:
|
Tischaufspannfläche |
500 x 1600 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
500 x 800 mm (2 Stk.) |
|
Max. Verfahrweg, längs |
1700 mm |
|
Max. Verfahrweg, quer |
560 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
900 kg |
|
Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 30mm/Hub |
|
Eilgang, quer |
50 - 600 m/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
50 - 500 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1450 U/min |
|
Hydraulikpumpenmotor |
3,0 kW |
|
Gesamt-Anschlusswert |
13,2 kW |
|
Länge |
5640 mm |
|
Tiefe |
2250 mm |
|
Höhe |
2500 mm |
|
Gewicht ca. |
6000 kg |
* mit Magnetspannplatte
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Hydraulikölkühlung
- Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

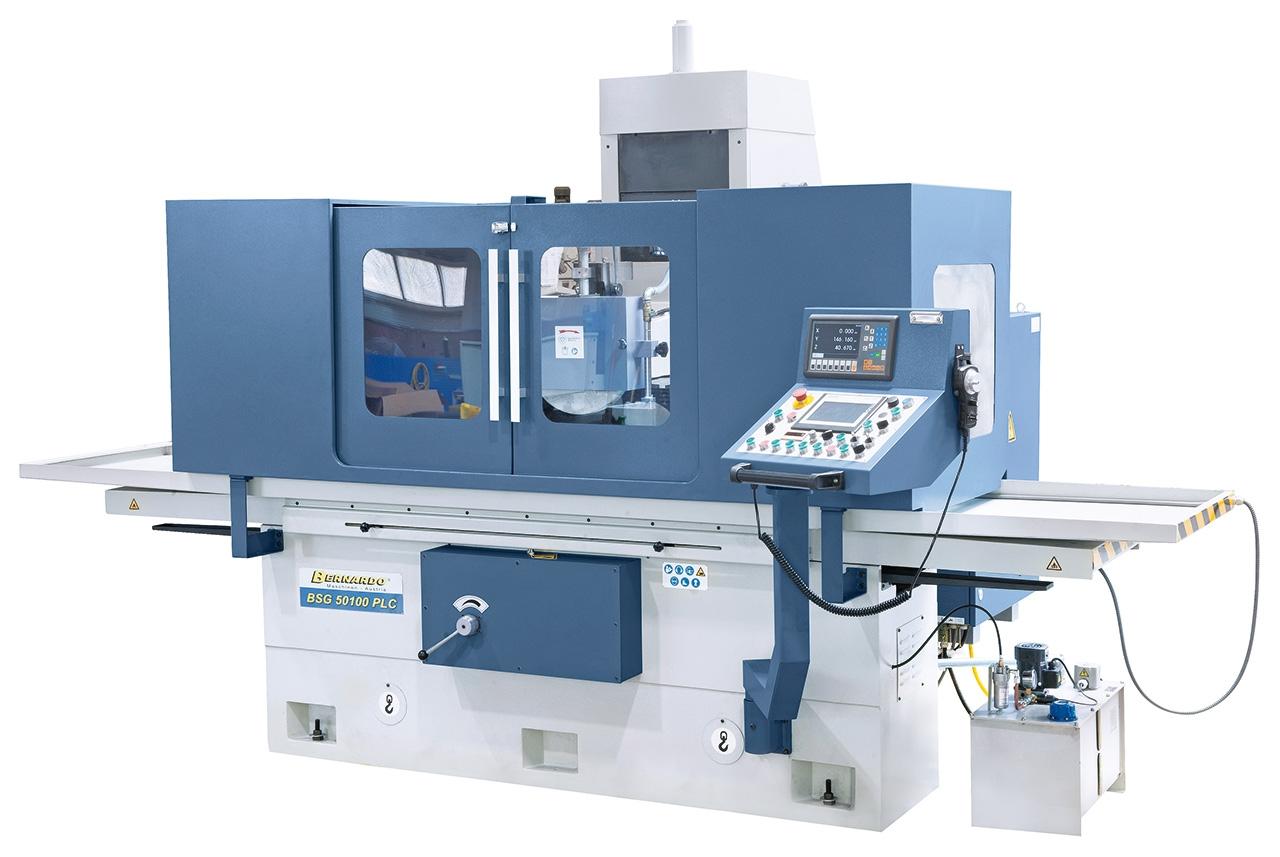

Picture of BSG 50100 PLC

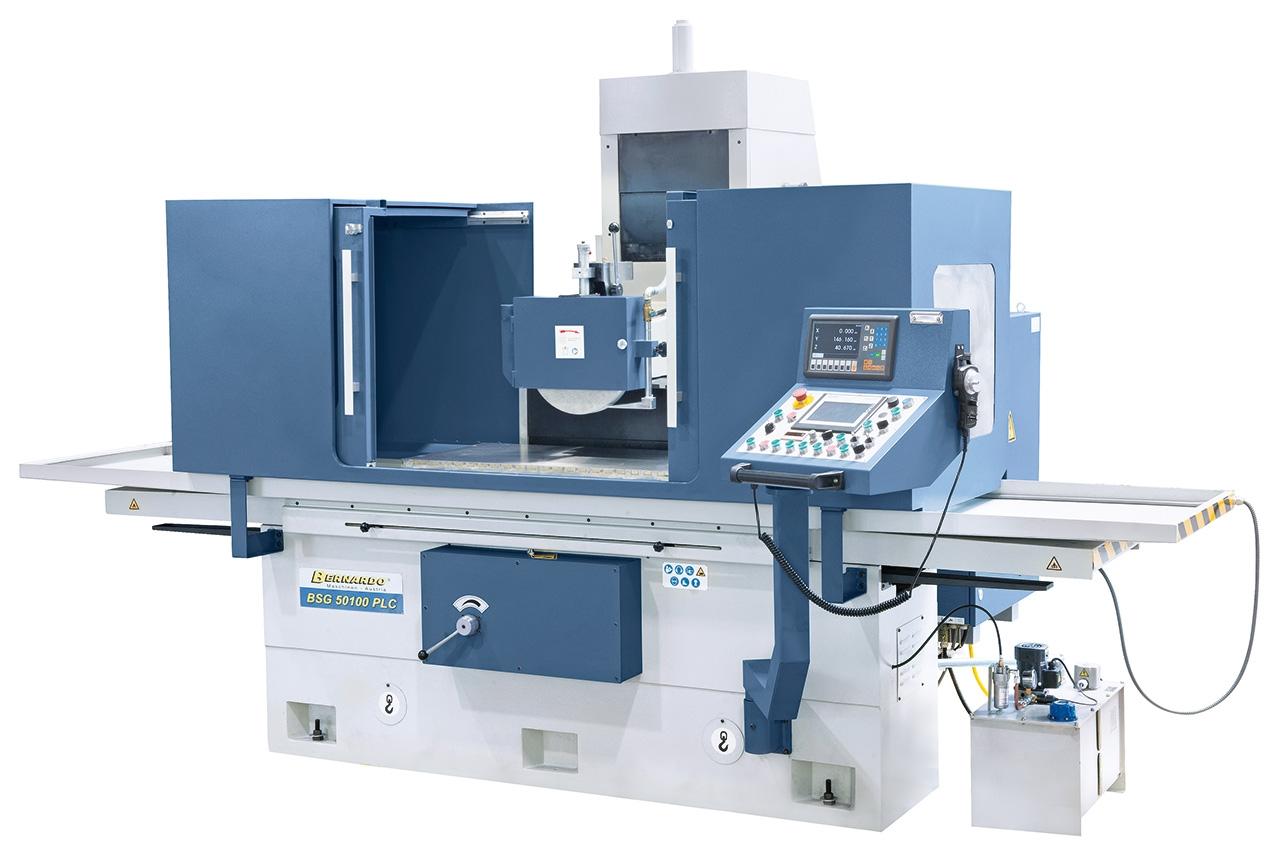

Picture of BSG 50100 PLC

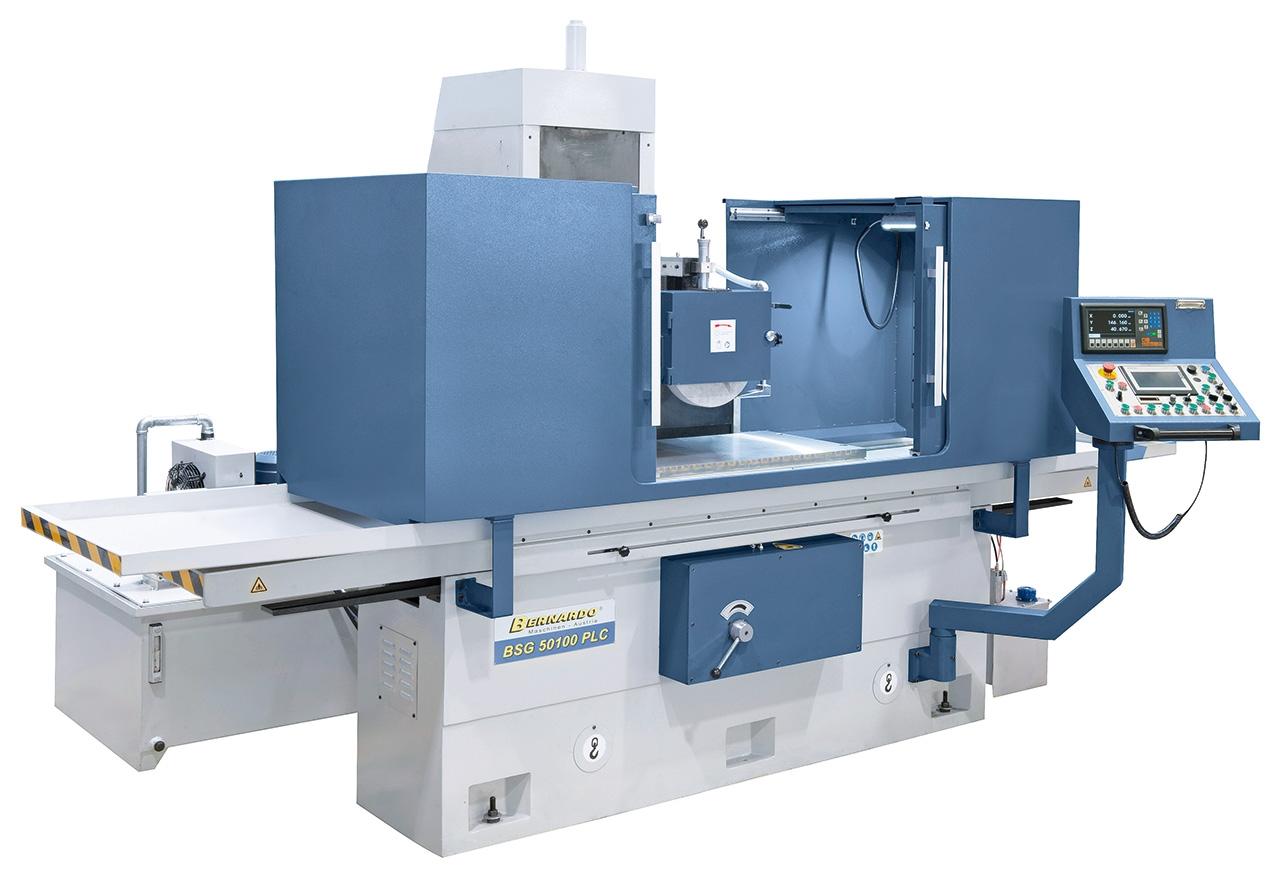

Picture of BSG 50100 PLC

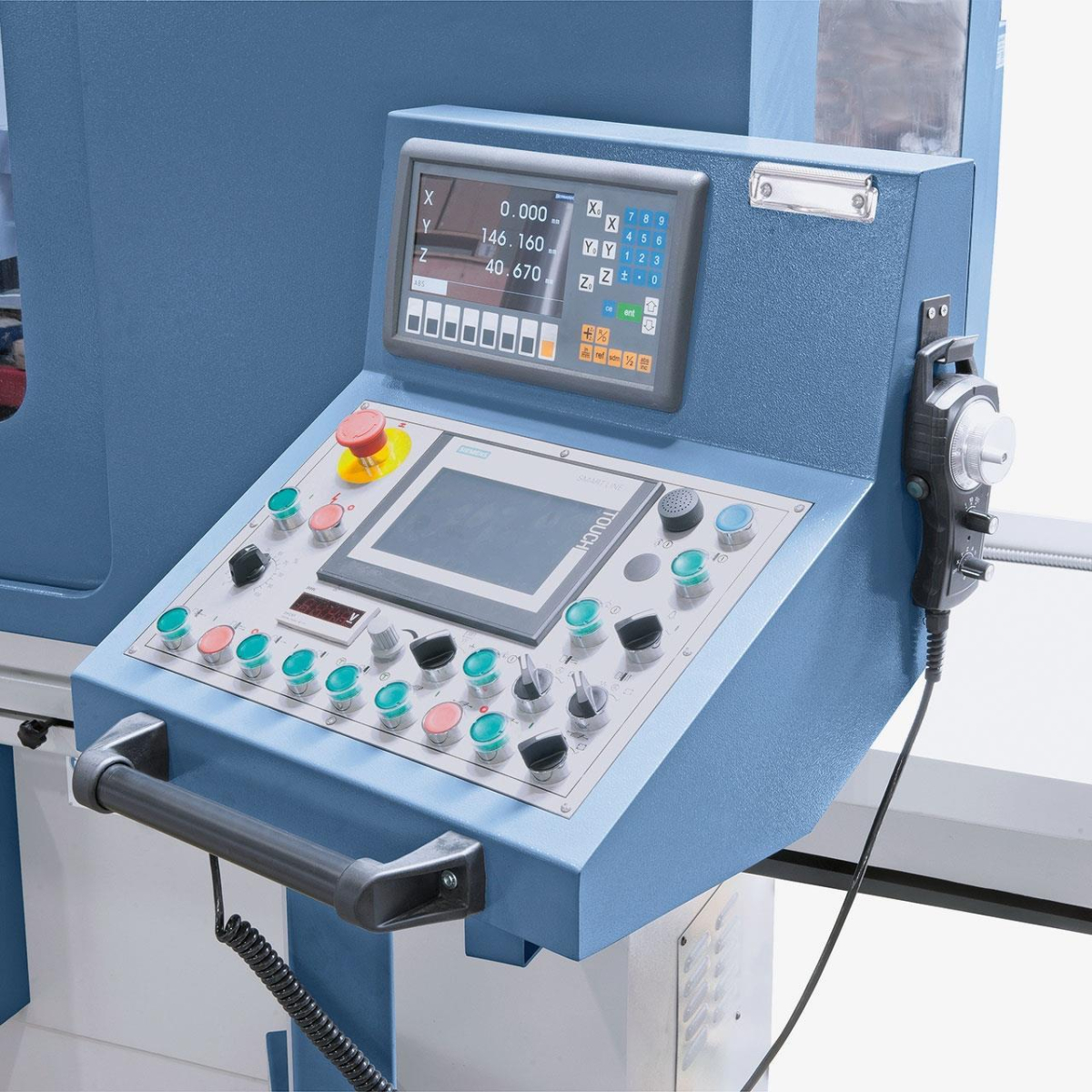

Inklusive Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

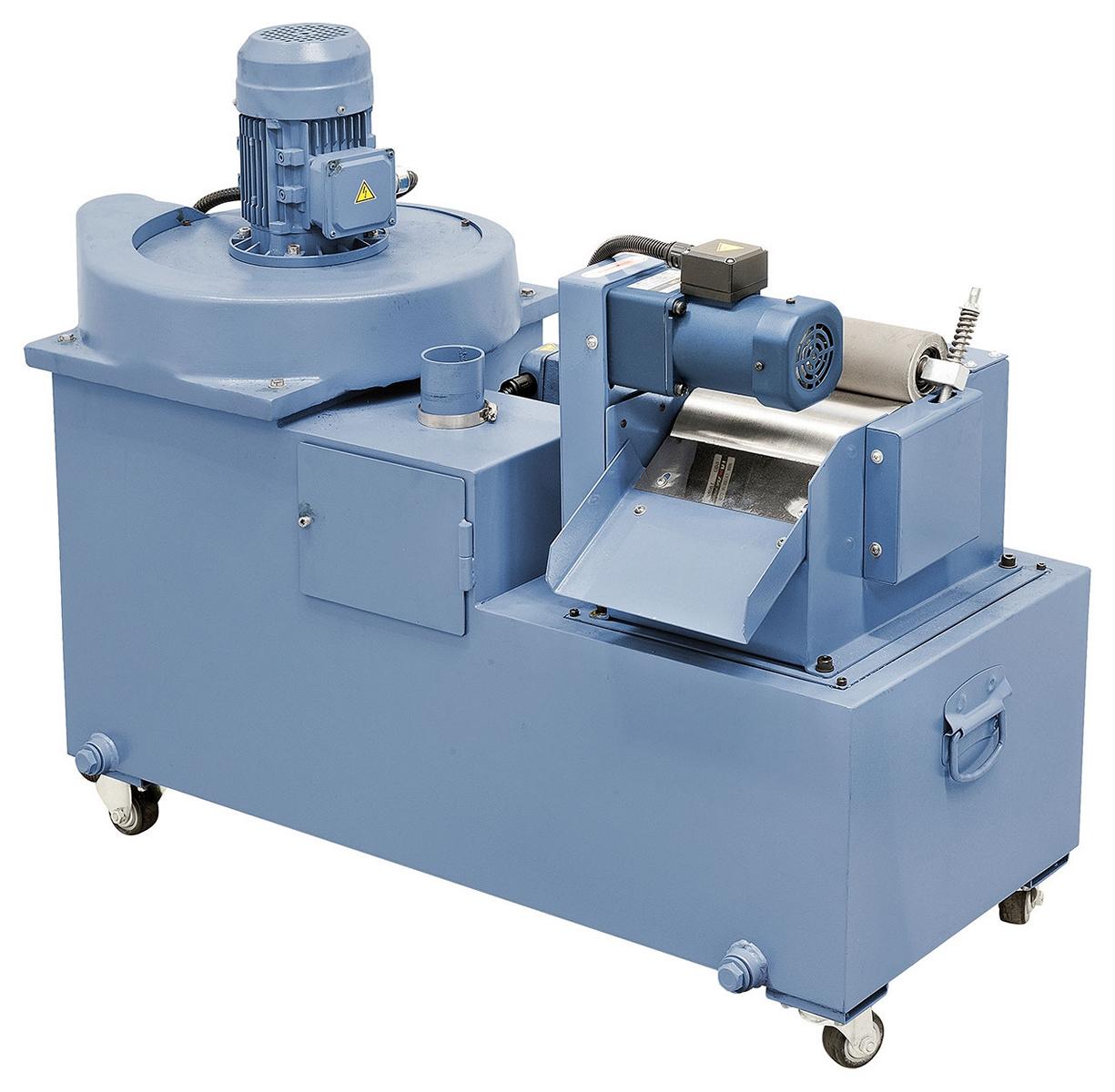

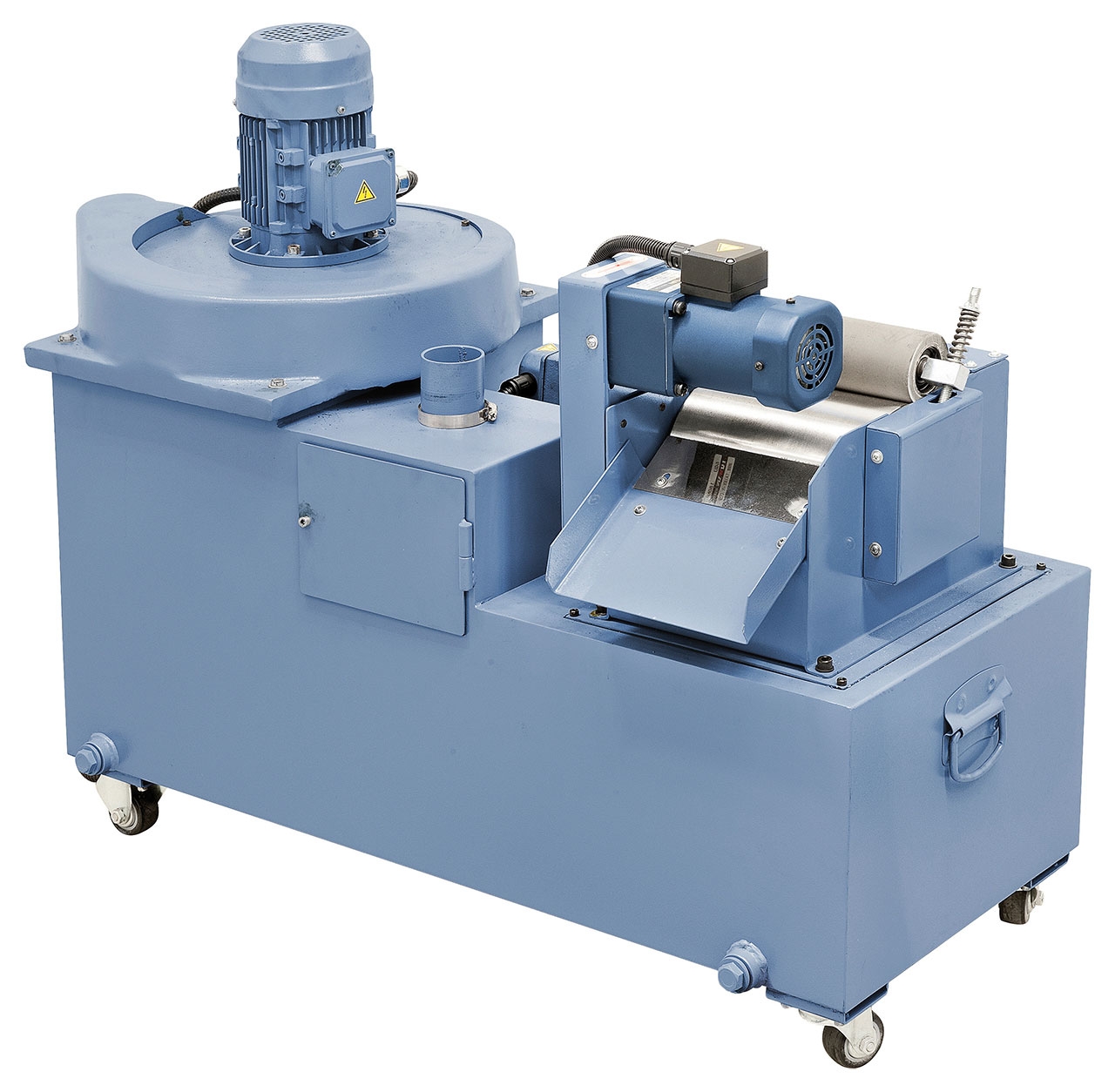

Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

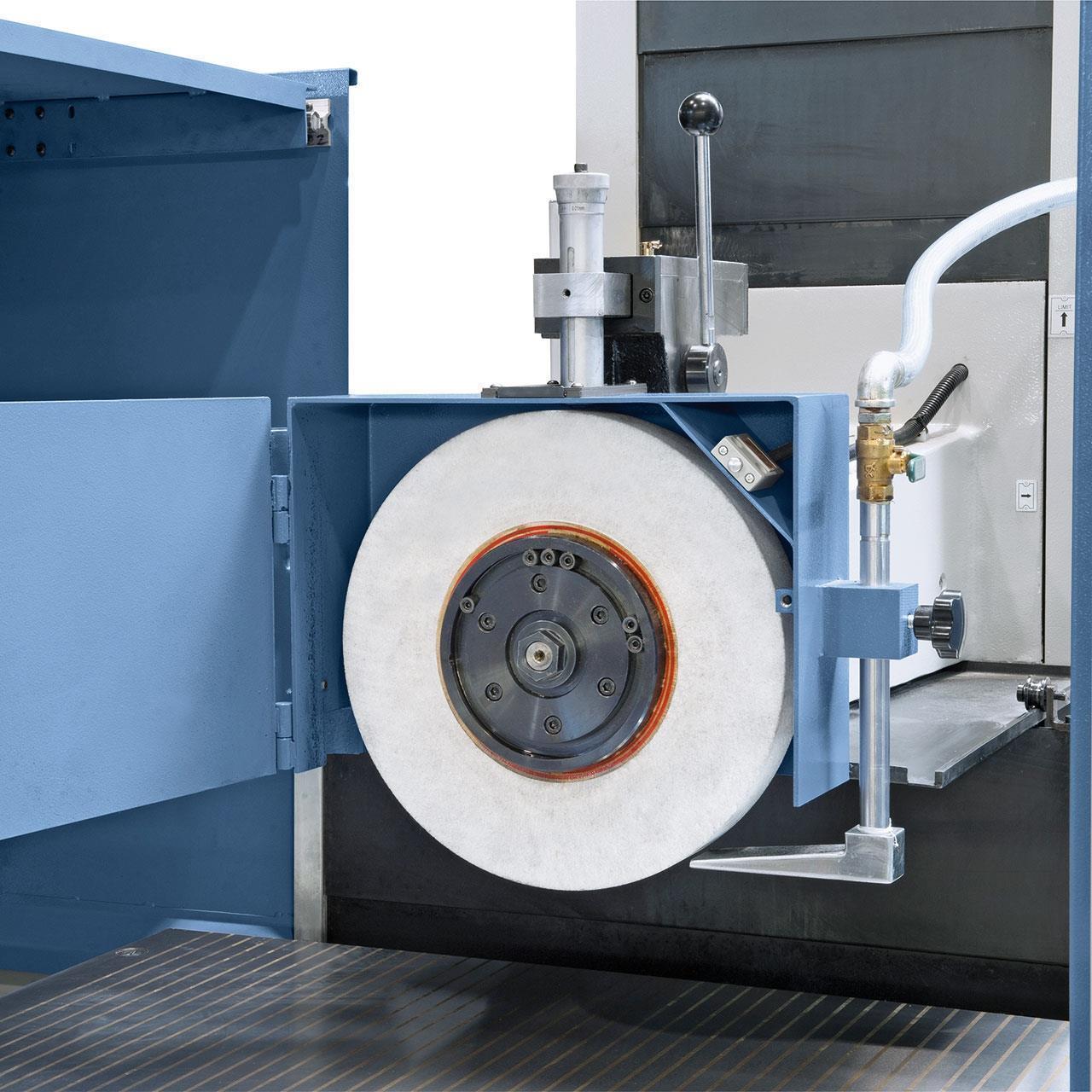

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten

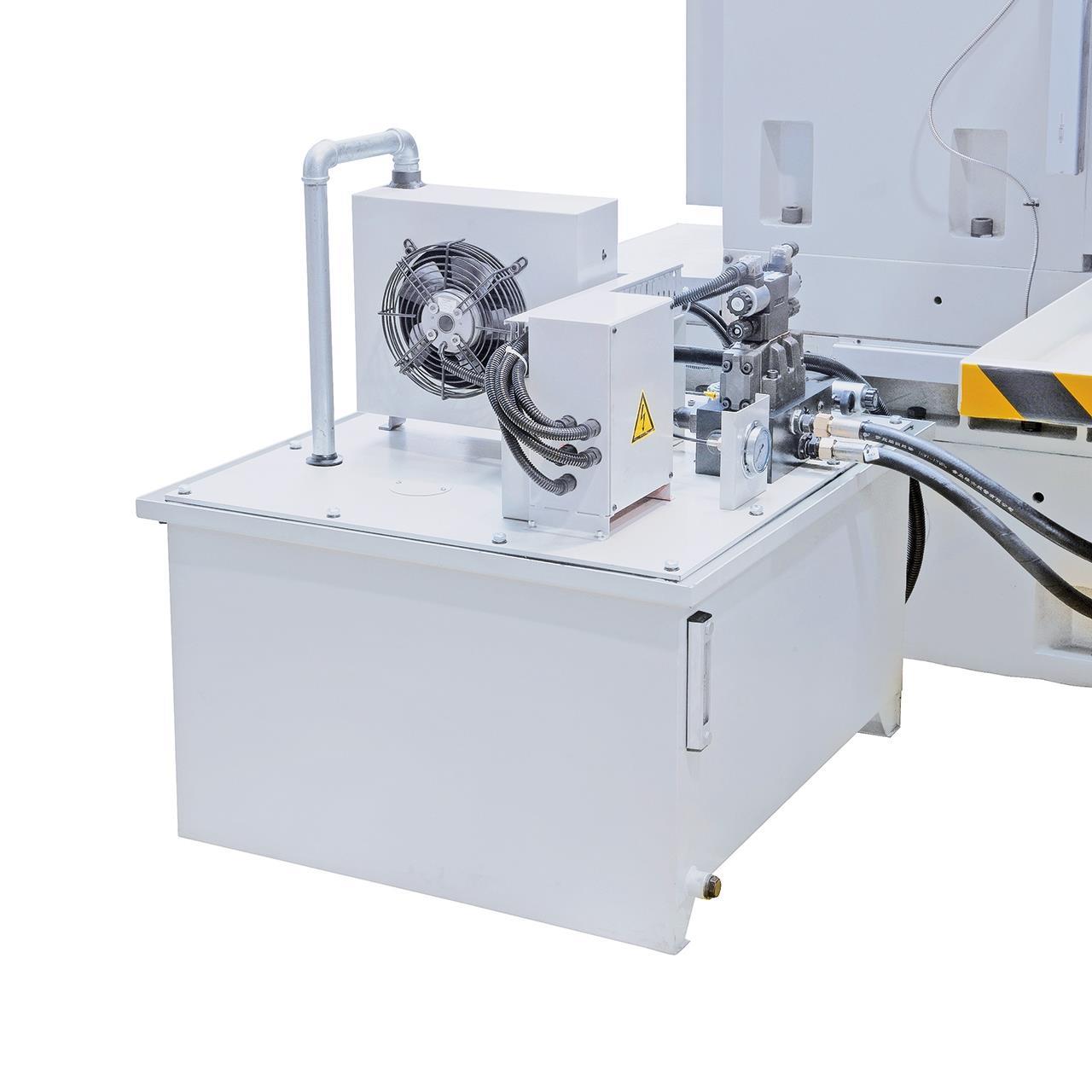

Separate Hydraulikeinheit mit Ölkühlung vermeidet Vibration und thermische Belastung des Maschinenkörpers
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
