05-1450XL Bernardo Flachschleifmaschinen BSG 50100 PLC
Beschreibung:
Diese Modelle eignen sich für die Bearbeitung von Werkstücken bis 700 kg und einer Schleiffläche bis 1150 x 560 mm. Durch die umfangreiche Serienausstattung wie z.B.: Computergesteuerte Vertikal- zustellung, Parallelabziehvorrichtung mit Mikrometerverstellung, Magnetplatte mit Entmagnetisierungseinrichtung sowie der 2-Achs-Digitalanzeige bieten diese Modelle ein optimales Leistungspaket für den Anwender.
Features:
- Gehärtete und geschliffene Tischführungsbahnen längs und quer, Turcite-B beschichtete Gegenführungen für hohe Verschleißfestigkeit und geringe Reibung
- Tischlängs- bzw. querbewegung erfolgt über eine V-Flachführung
- Computergesteuerte Zustellung mittels Eilgang auf die Werkstückhöhe, einstellbare Schlicht- und Ausfeuerhübe, automatisches Abheben nach Programmende in Ausgangsstellung
- Axial und radial spielfrei vorgespannte Speziallager in der Schleifspindel
- Spannungsfrei geglühter Maschinengrundkörper gewährleistet hohe Genauigkeit
- Hohe Stabilität durch starke Verrippungen und großzügig dimensionierte Wandungen
- Einstellbare Tischlängs- und Querbewegung mittels Endanschlägen
- Aufwendiges Hydrauliksystem gewährleistet weiche Tischumsteuerung auch bei hoher Tischbelastung
- Inklusive Siemens PLC-Steuerung zum Programmieren einfacher Schleifzyklen per Touchscreen
Technische Spezifikation:
|
Tischaufspannfläche |
500 x 1100 mm |
|
T-Nuten Anzahl / Breite |
3 / 18 mm |
|
Elektro-Magnetspannplatte |
500 x 1000 mm |
|
Max. Verfahrweg, längs |
1150 mm |
|
Max. Verfahrweg, quer |
560 mm |
|
Abstand Spindelmitte / Tisch max. |
600 mm |
|
Max. Werkstückgewicht* |
700 kg |
|
Schleifscheibe |
350 x 50 x 127 mm |
|
Tischgeschwindigkeit, hydraulisch |
5 - 25 m/min |
|
Querverstellung |
|
|
Automatische Zustellung, quer |
0,5 - 30 mm/Hub |
|
Eilgang, quer |
0 - 600 mm/min |
|
Vertikalzustellung |
|
|
Automatische Zustellung, vertikal |
0,005 / 0,01 / 0,015 / |
|
|
0,02 / 0,03 / 0,04 mm |
|
Eilgang, vertikal |
0 - 300 mm/min |
|
Schleifspindelmotor |
7,5 kW |
|
Spindeldrehzahl |
1440 U/min |
|
Hydraulikpumpenmotor |
3,0 kW |
|
Gesamt-Anschlusswert |
13,2 kW |
|
Länge |
3880 mm |
|
Tiefe |
2150 mm |
|
Höhe |
2420 mm |
|
Gewicht ca. |
5500 kg |
|
* mit Magnetspannplatte |
|
Lieferumfang:
- 2-Achs-Digitalanzeige ES-12 H mit LCD-Display
- Siemens SMART-Paneel IE V3 mit Touch-Bedienung
- Elektronisches Handrad
- Schleifscheibe
- Scheibenflansch
- LED-Arbeitsleuchte
- Magnetspannplatte
- Auswuchtstand
- Auswuchtwelle
- Schutzabdeckungen
- Parallelabziehvorrichtung
- Entmagnetisierungseinrichtung
- Kühlmitteleinrichtung
- Abziehdiamant
- Maschinenschuhe
- Zentralschmierung
- Hydraulikölkühlung
- Bedienwerkzeug
Produktbilder: (Abbildungen zeigen ggf. Zubehör und Sonderausstattung. Bei Unklarheiten helfen wir Ihnen gerne weiter.)

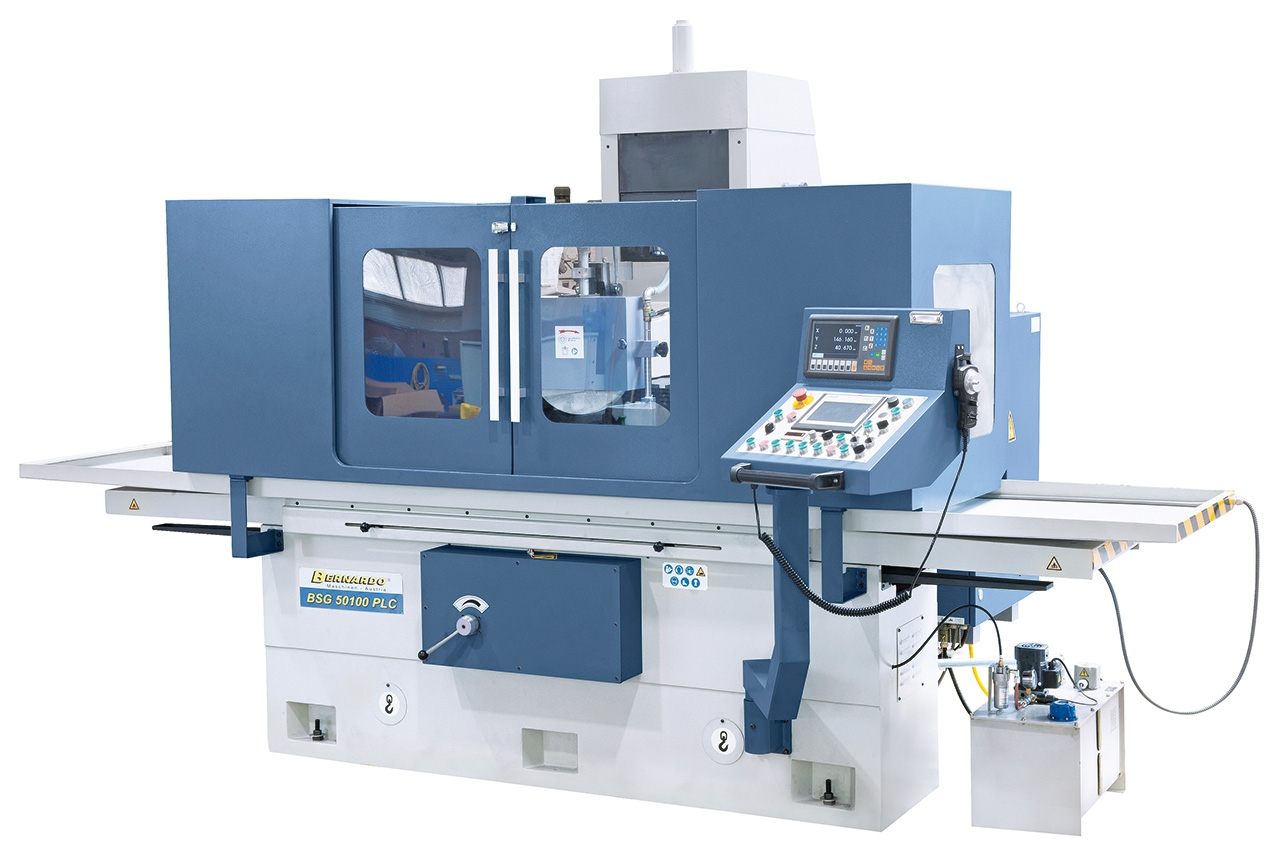

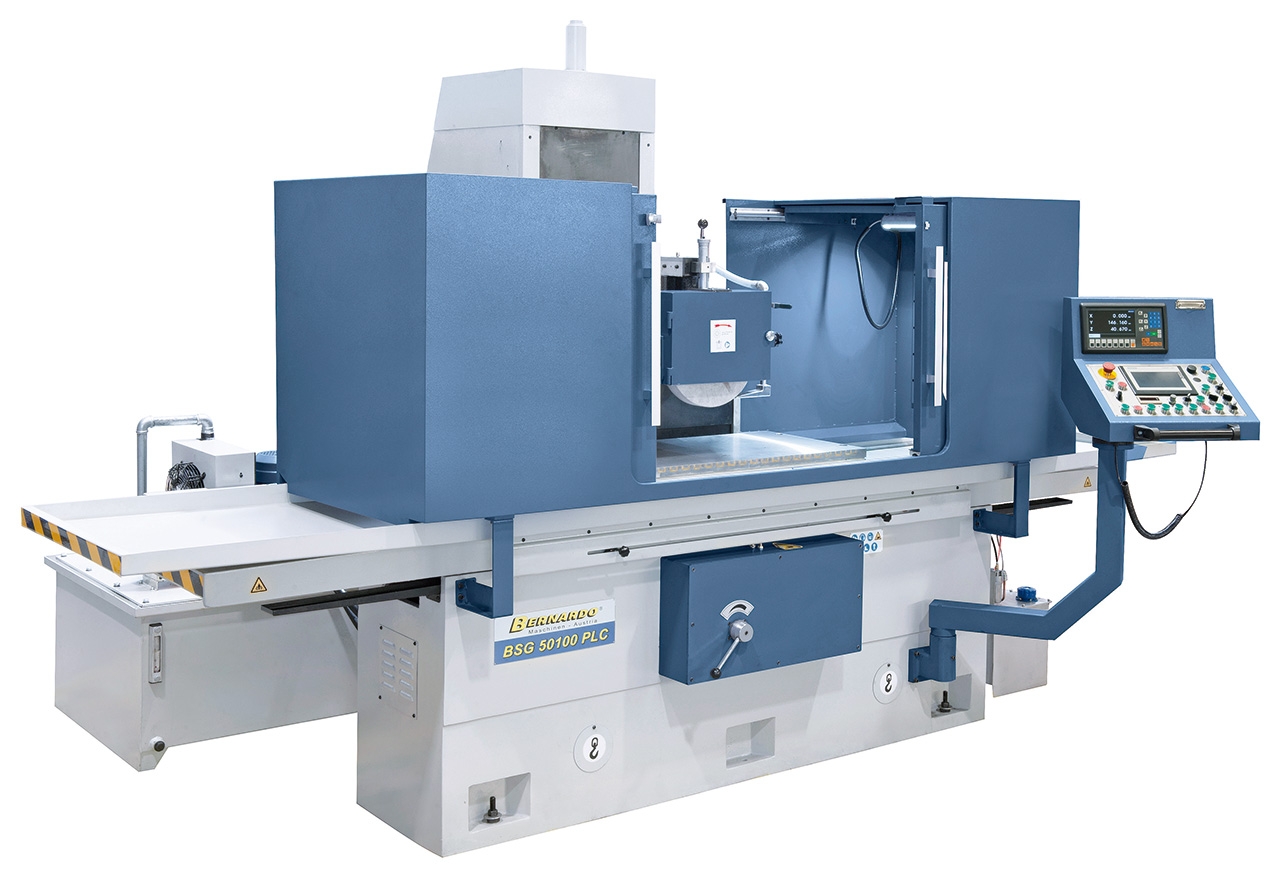

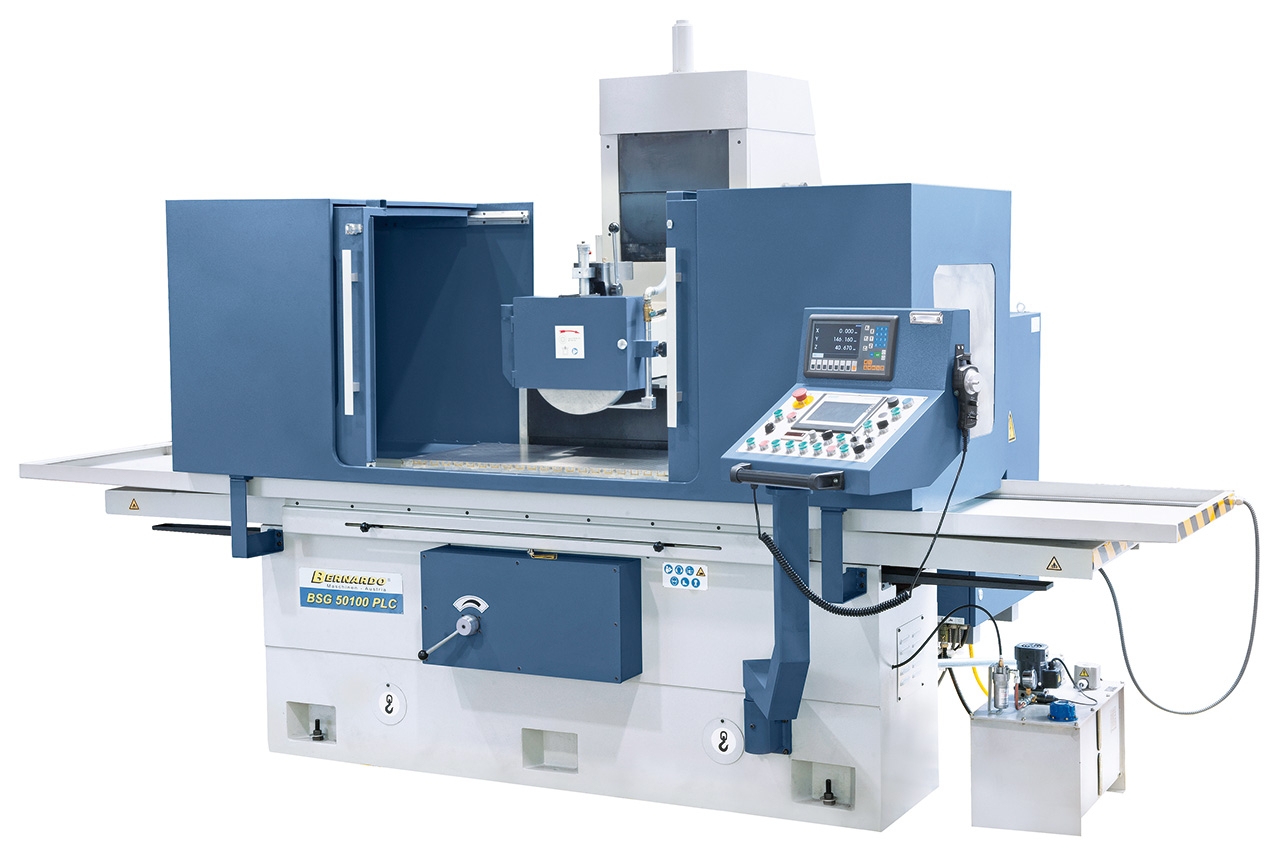

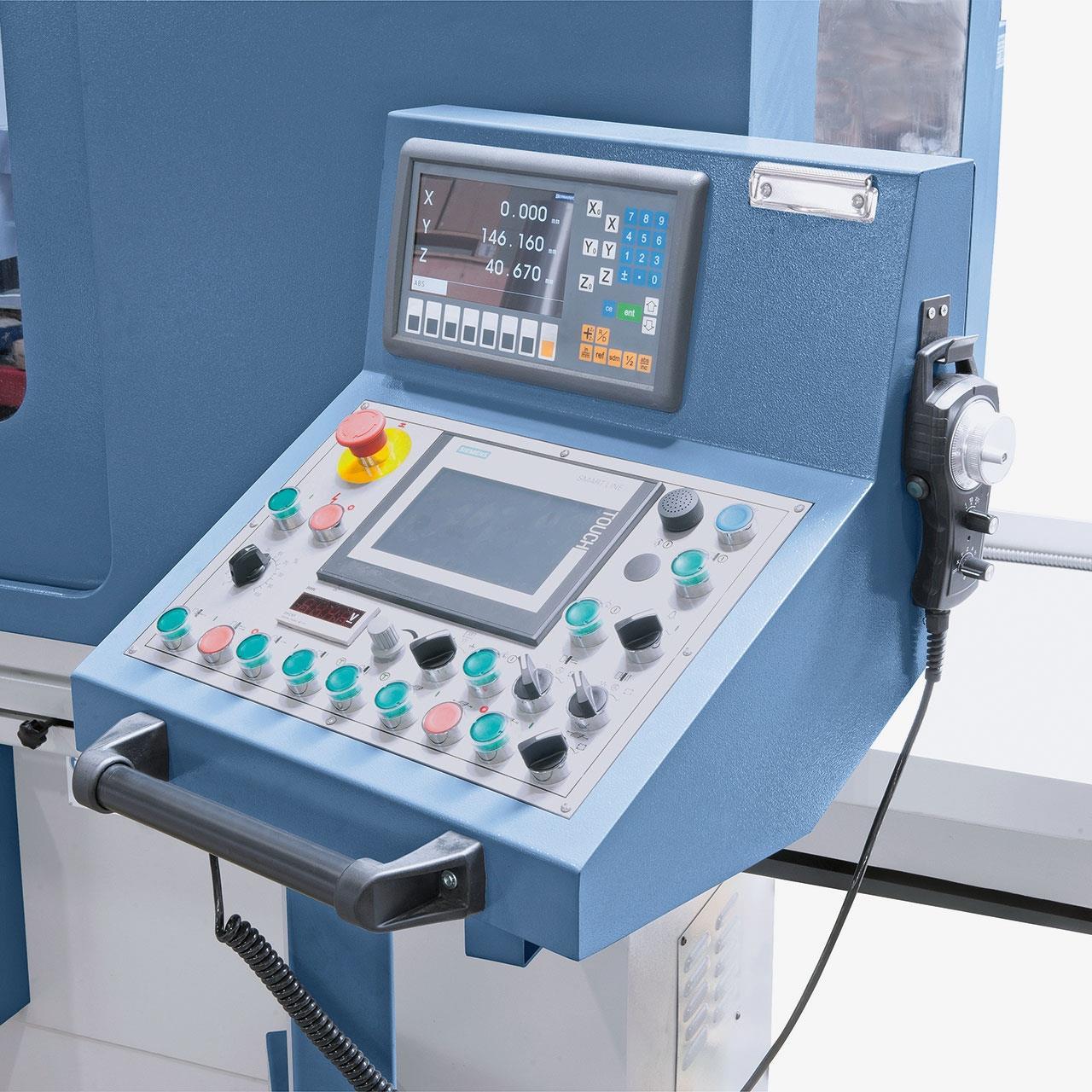

Inklusive Siemens SMART-Paneel IE V3 mit Touch-Bedienung und elektronisches Handrad.

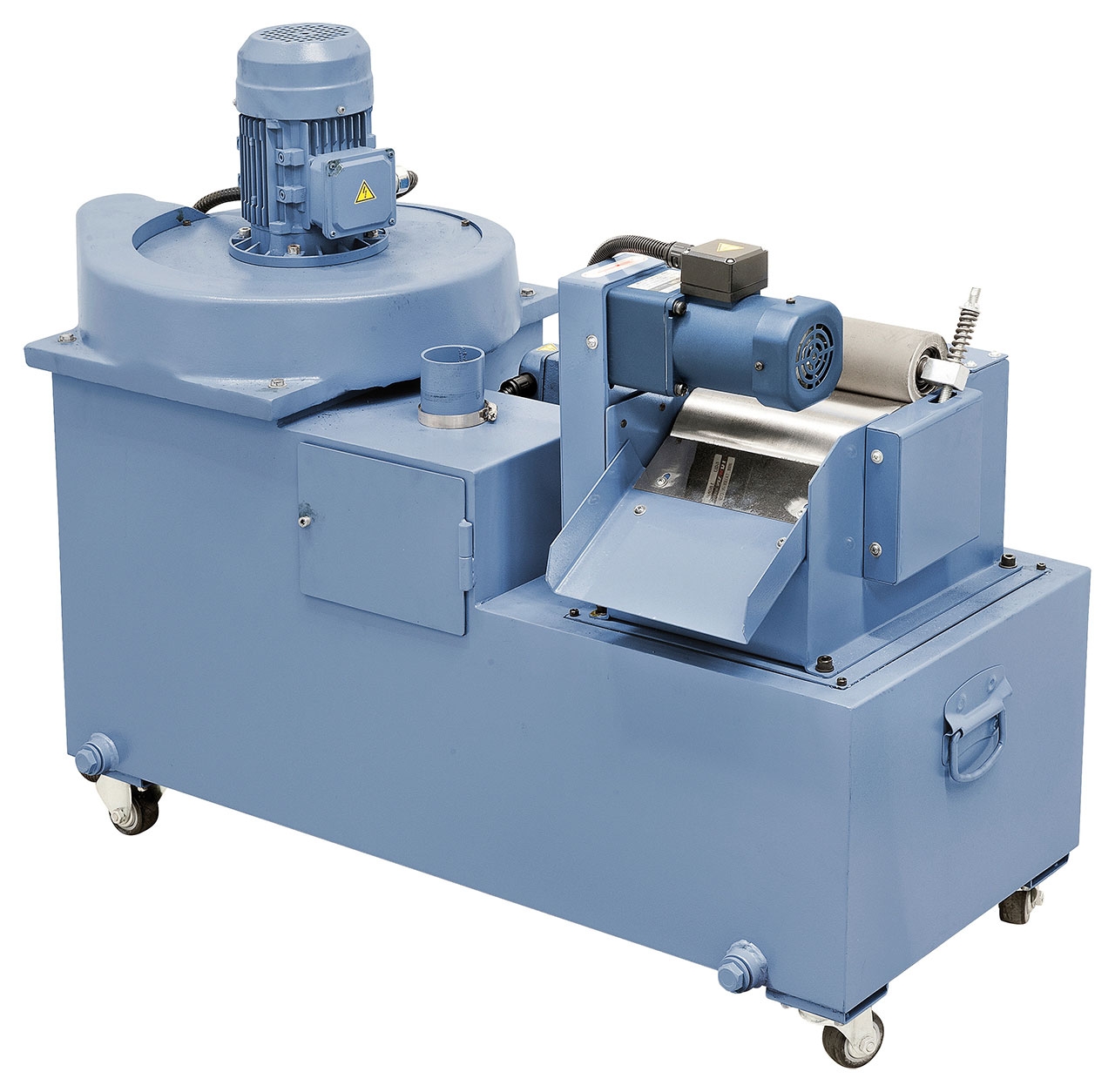

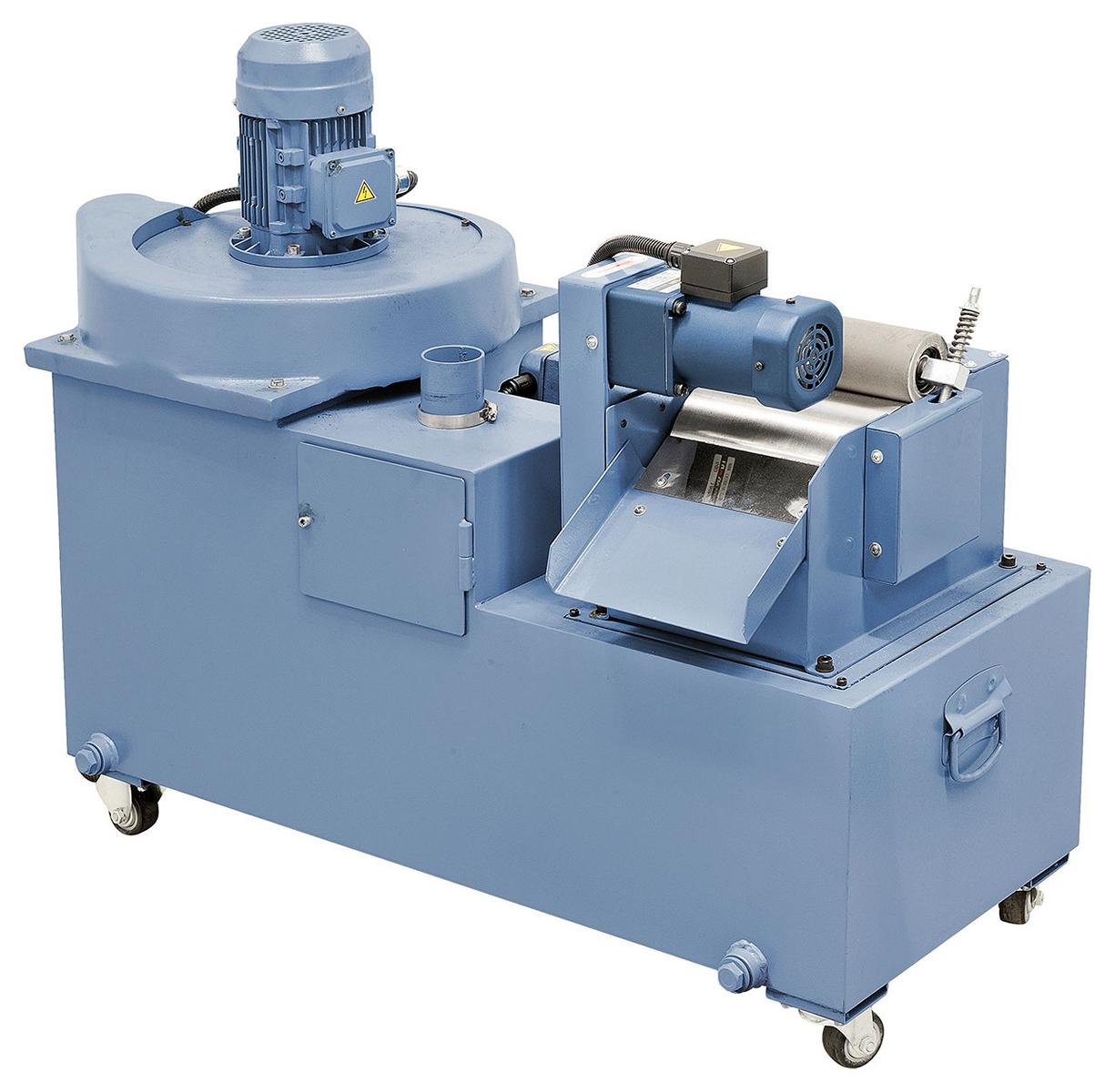

Kühlmitteleinrichtung mit Absaugung und Magnetseparator optional erhältlich.

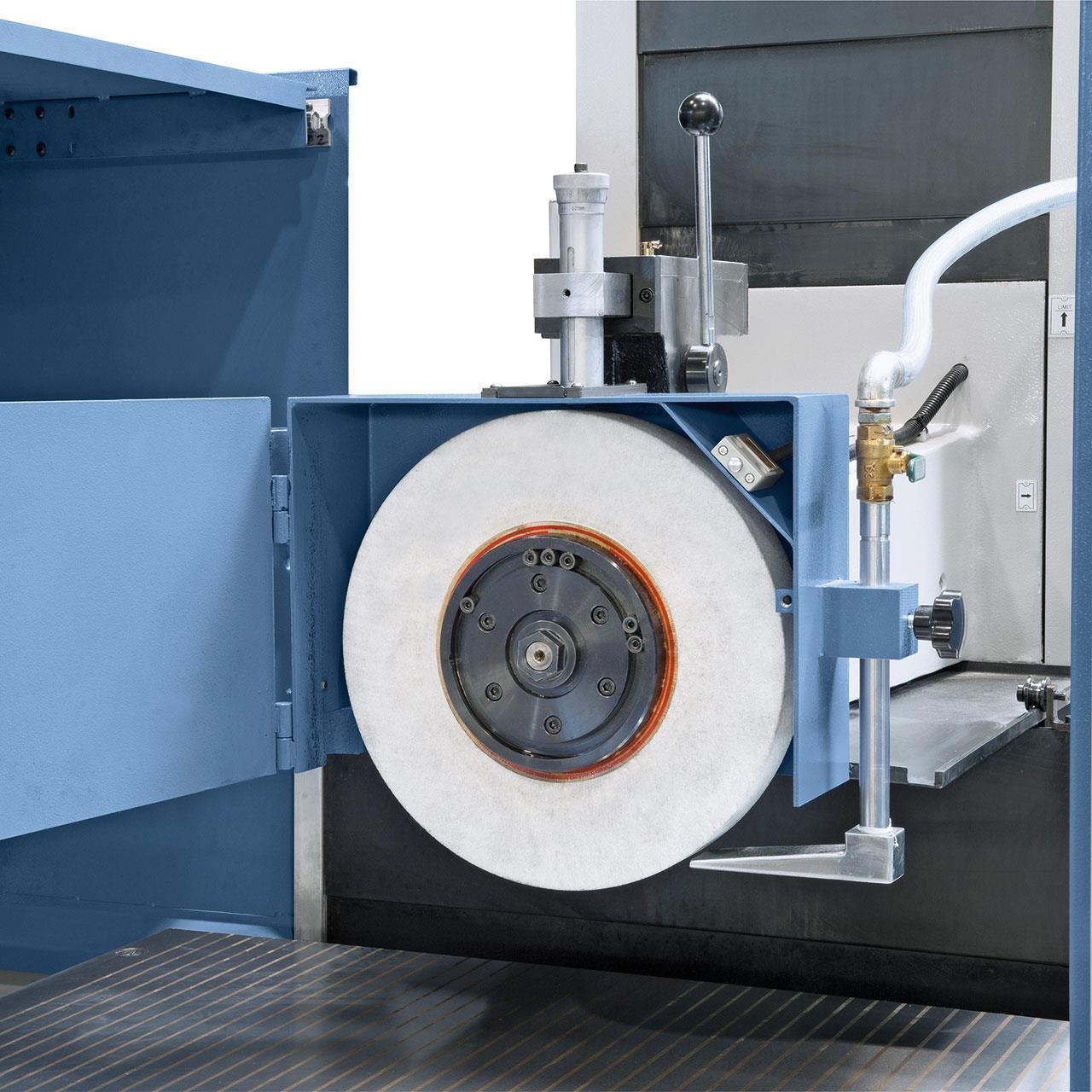

Manuelle Parallelabziehvorrichtung mit Mikrometerverstellung im Lieferumfang enthalten

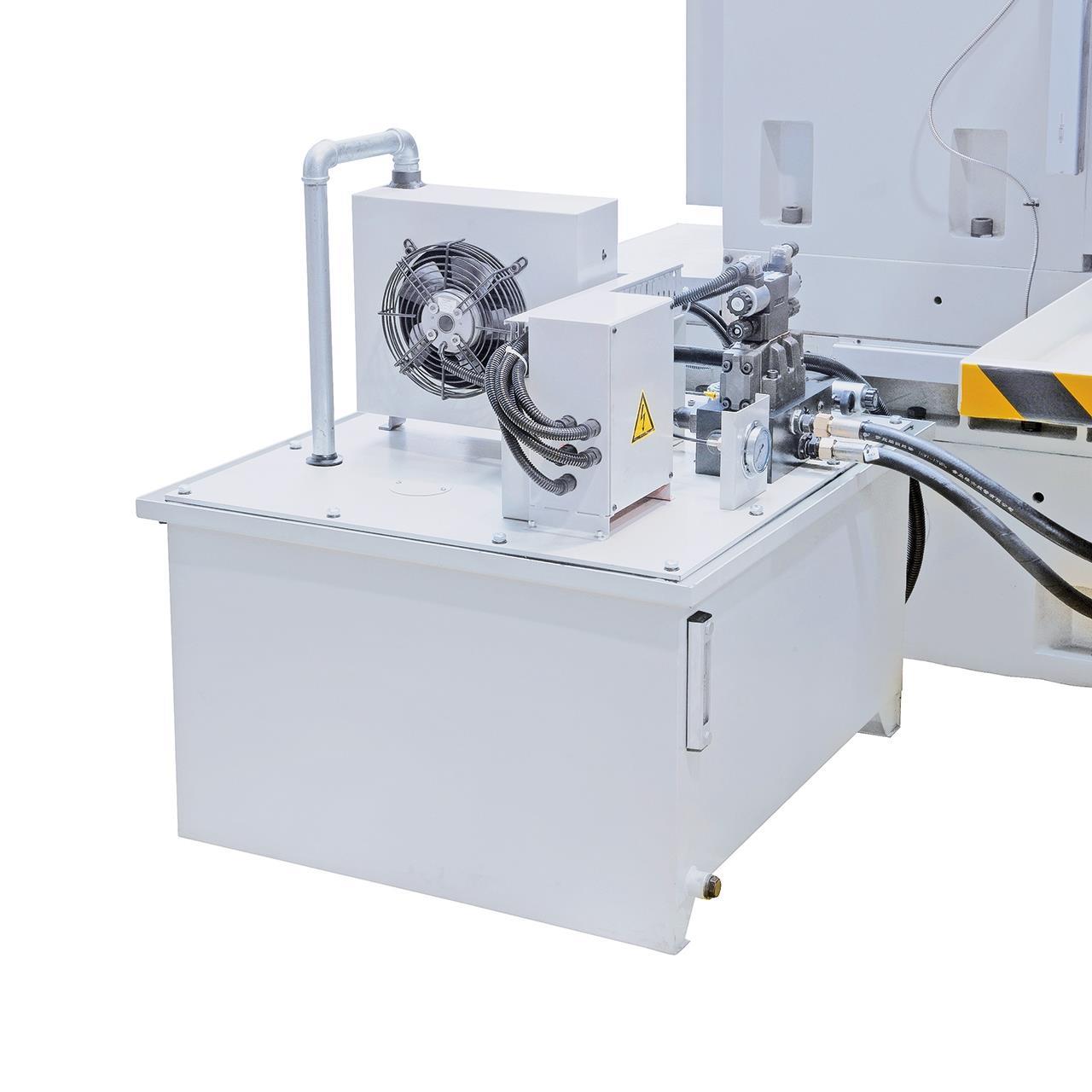

Separate Hydraulikeinheit mit Ölkühlung vermeidet Vibration und thermische Belastung des Maschinenkörpers
Produktkategorie:
Industry - Max. 1500 h / Jahr Durchschnittliche Benutzung: 8 h / Tag bzw. 90% Einschaltdauer
- Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
- Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
- Lassen Sie nur geschultes Personal die Maschine bedienen
- Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
- Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
- Vor Wartungs- oder Reparaturarbeiten ist die Maschine immer von Spannungsversorgung zu trennen
- Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in der Maschine begünstigen können.
- Benutzen Sie Original-Ersatzteile und Zubehör
- Halten Sie Körperteile fern von beweglichen Teilen der Maschine.
- Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
- Vermeiden Sie es die Maschine zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich
- Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschine aufhält.
- Versichern Sie sich vor Verwendung der Maschine das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
- Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
- Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
- Nehmen Sie keine Veränderung an der Maschine vor
